La Catedral de Sevilla tiene hasta siete relojes solares.
¿Los ubicas todos?
¿Los ubicas todos?

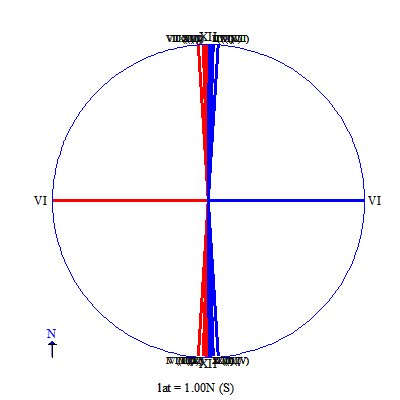

En los relojes verticales, solo si la pared sobre la que vamos a trazar el reloj está orientada exact. al Sur (en el hemisferio Sur orientada al Norte) las líneas horarias serán simétricas (las de mañana y tarde respecto a las 12h que bajará vertical desde el arranque del gnomon.
En esta magnífica foto de @mald0nati del "Gruñón" de la Puerta del Perdón de la @SICSevilla se ve perfectamente el ángulo del gnomon del reloj solar. ¿Pero está perfectamente orientada al Sur esta fachada del Patio de los Naranjos? Realmente tiene algo de desviación...
La mezquita almohade seguía prácticamente la dirección norte-sur con una ligerísima desviación hacia el Este respecto a la disposición para orar.
Por tanto la fachada del patio de los Naranjos donde se ubica este primer reloj (quizás el más visible) no es 100% Sur, pero casi!! 😅
Por tanto la fachada del patio de los Naranjos donde se ubica este primer reloj (quizás el más visible) no es 100% Sur, pero casi!! 😅
El 2° reloj solar es otro reloj vertical situado en la fachada Sur de la Giralda, a la altura del "cuerpo de las estrellas" (3): en la cara enmarcada bajo el "PROVERB.18". Vemos de nuevo el gnomon hacia abajo y las horas repartidas casi simétricamente como en el caso anterior.
Para facilitar la identificacion de los cuerpos superiores de la Giralda, aportados esta enumeración (fuente: wikipedia)
1.- Cuerpo de campanas.
2.- Cuerpo del reloj.
3.- Cuerpo de las estrellas.
4.- Cuerpo de las carambolas.
5.- Penacho.
6.- Esfera.
7.- Giraldillo.
1.- Cuerpo de campanas.
2.- Cuerpo del reloj.
3.- Cuerpo de las estrellas.
4.- Cuerpo de las carambolas.
5.- Penacho.
6.- Esfera.
7.- Giraldillo.
El 3° sería otro reloj solar vertical pero situado en la cara norte de la Giralda, a la misma altura que el anterior.
En este caso el gnomon (que siempre tiene la dirección del eje de giro del planeta Tierra)
va orientado hacia arriba ya que la proyección es sobre la cara norte.
En este caso el gnomon (que siempre tiene la dirección del eje de giro del planeta Tierra)
va orientado hacia arriba ya que la proyección es sobre la cara norte.
El 4° reloj solar se divisa perfectamente desde la Plaza del Triunfo en el ábside del lado Este.
Es clara su asimetría: las horas de la mañana están más cerca entre sí.
En general los orientados al sureste funcionan desde la salida del Sol hasta las 14.30h (Declinantes a Levante)
Es clara su asimetría: las horas de la mañana están más cerca entre sí.
En general los orientados al sureste funcionan desde la salida del Sol hasta las 14.30h (Declinantes a Levante)
Fotos frescas!! Esta mañana hemos hecho más fotos de este reloj solar declinante a levante, después de la restauración de la fachada a Levante de la Catedral.
Marca desde las 6am hasta las 2pm, pero el día estaba hoy nublado!
Marca desde las 6am hasta las 2pm, pero el día estaba hoy nublado!
El 5° reloj es de bronce y se encontraba en la balaustrada del lado Sur del Cuerpo del Reloj. En este caso es un cuadrante solar (horizontal) imposible de ser visto por el visitante de a pie. Solo he encontrado esta foto (ref. TVRRIS FORTISSIMA, A. Jiménez y J.M. Cabeza, 1988).
En este tipo de relojes las líneas horarias se despliegan en el plano de proyección en función de la latitud de la ubicación del reloj.
En Sevilla nuestra latitud es Norte: 37.3914100 grados decimales (dicho de otro modo N37°22'58.19").
En Sevilla nuestra latitud es Norte: 37.3914100 grados decimales (dicho de otro modo N37°22'58.19").

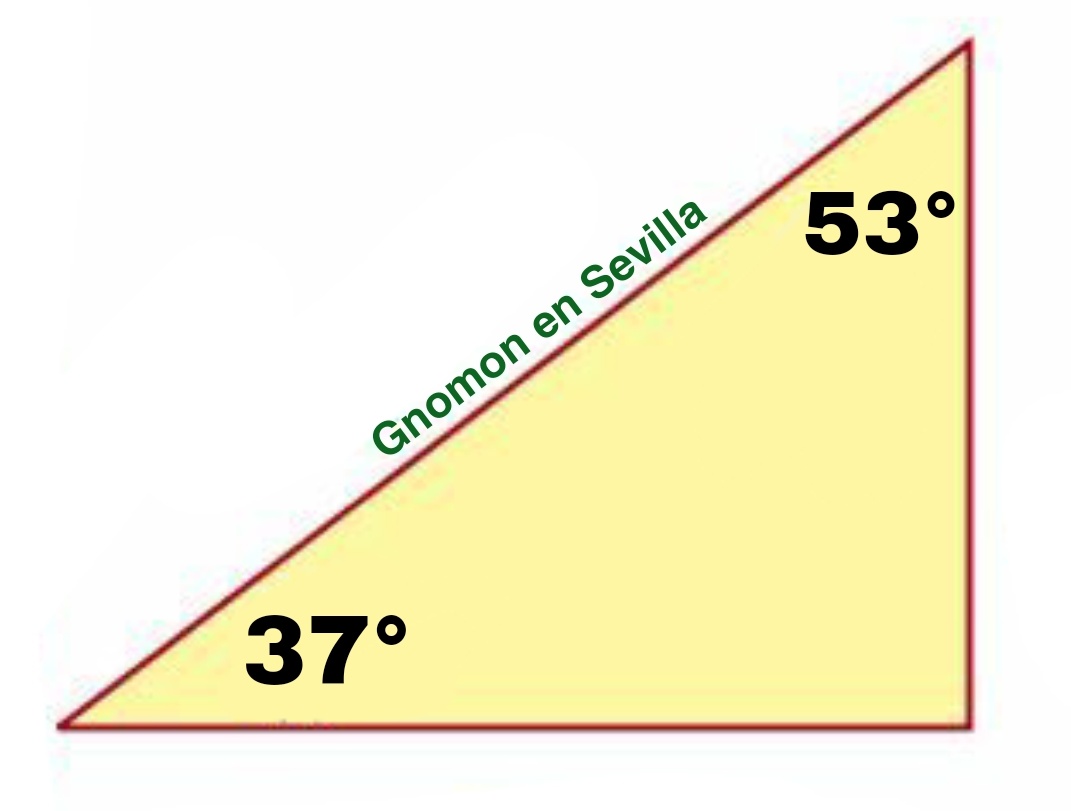

El gnomon de cualquier reloj solar bien colocado estará siempre marcando la dirección donde se encuentra la Estrella Polar: es decir, como ya hemos dicho, el gnomon siempre será paralelo al eje de la Tierra. Volvemos a comprobarlo en este con los 37° aprox. de latitud de Sevilla.
• • •
