🧵 Bayraktar videon ensimmäinen pätkä vaikuttaa mielenkiintoiselta. Videossa näkyy koordinaatit ja muuta mielenkiintoista dataa. Esimerkiksi se että etäisyys Bayraktar lennokista maaliin on 48 km. Kuva on yllättävän hyvä ja vakaa. Mitä siitä saadaan irti? 1/14

https://twitter.com/GirkinGirkin/status/1504865177488998403

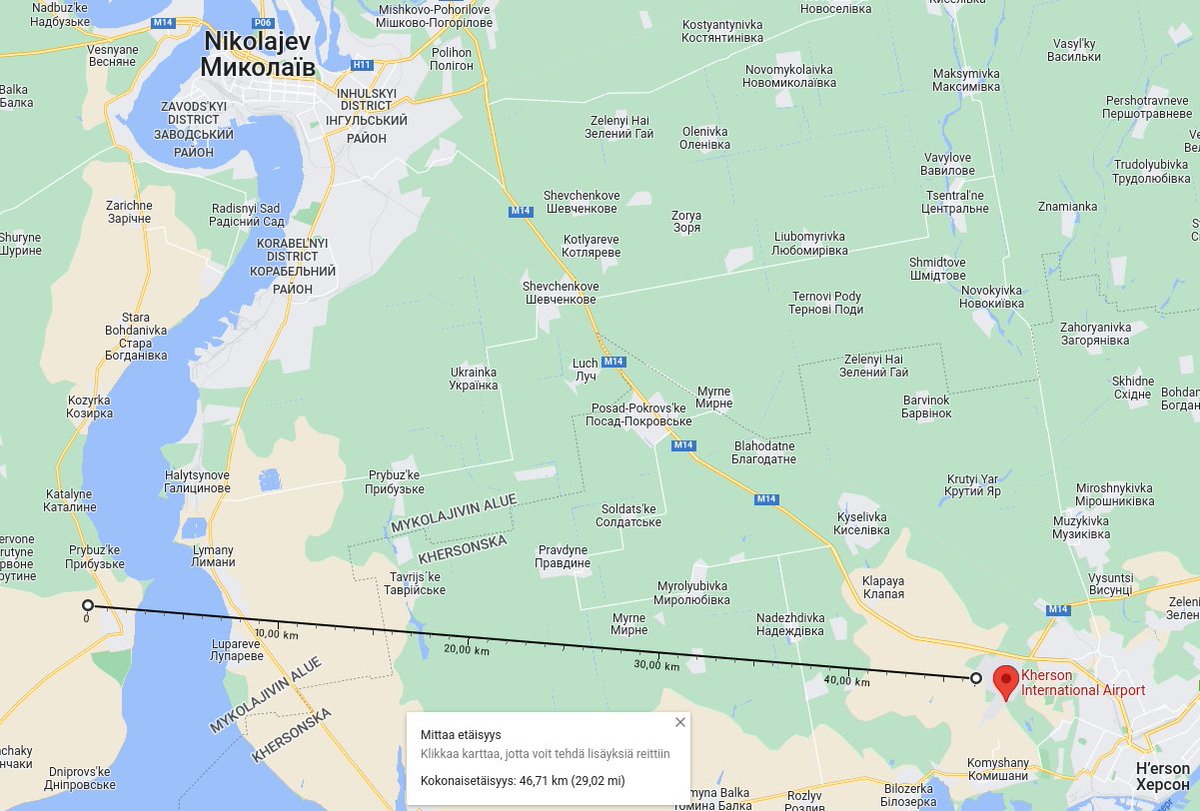

Koordinaattien avulla löydetään oletetut paikat. Eli Khersonin lentokenttä ja Etelä-Bug joen länsiranta. Etäisyys on suurin piirtein oikea. (Mittavirheet kirjoittajan.) 2/14

@mpkkfi tilannekartta 17.3.2022 illan tilanteesta kertoo että paikka jonka yllä lennokki lentää on edelleen Ukrainan hallussa. (Kannattaa kurkata heidän tilannekuvaa maanpuolustuskorkeakoulu.fi/ukrainan-sodan… Itse asiassa kuva on @PToveri käsialaa) 3/14

Pysäytyskuvasta nähdään että lennokki lentää suuntaan 349° ja että maali on suunnassa 095°. Jos katsotaan ketjun edellisiä kuvia, niin nämä ovat uskottavia lukuja. Kameran suunta 106° saadaan täsmäämään edellisiin lukuihin. 4/14

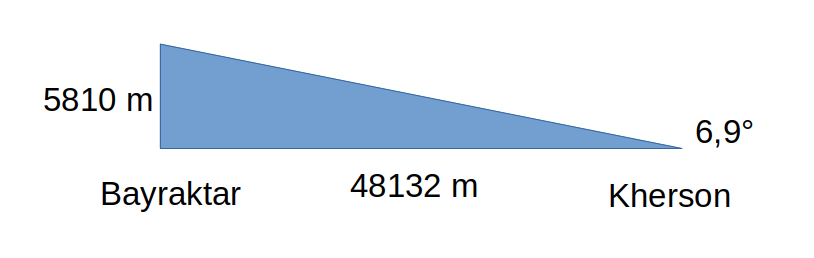

Kameran pystysuunnan arvo 5° heittää hieman eli tulisi olla lähempänä 7°. Vaikka ottaa huomioon maapallon kaarevuuden (50 km etäisyydellä n 200 m) niin heittoa on vielä yli 1,5°. 5/14

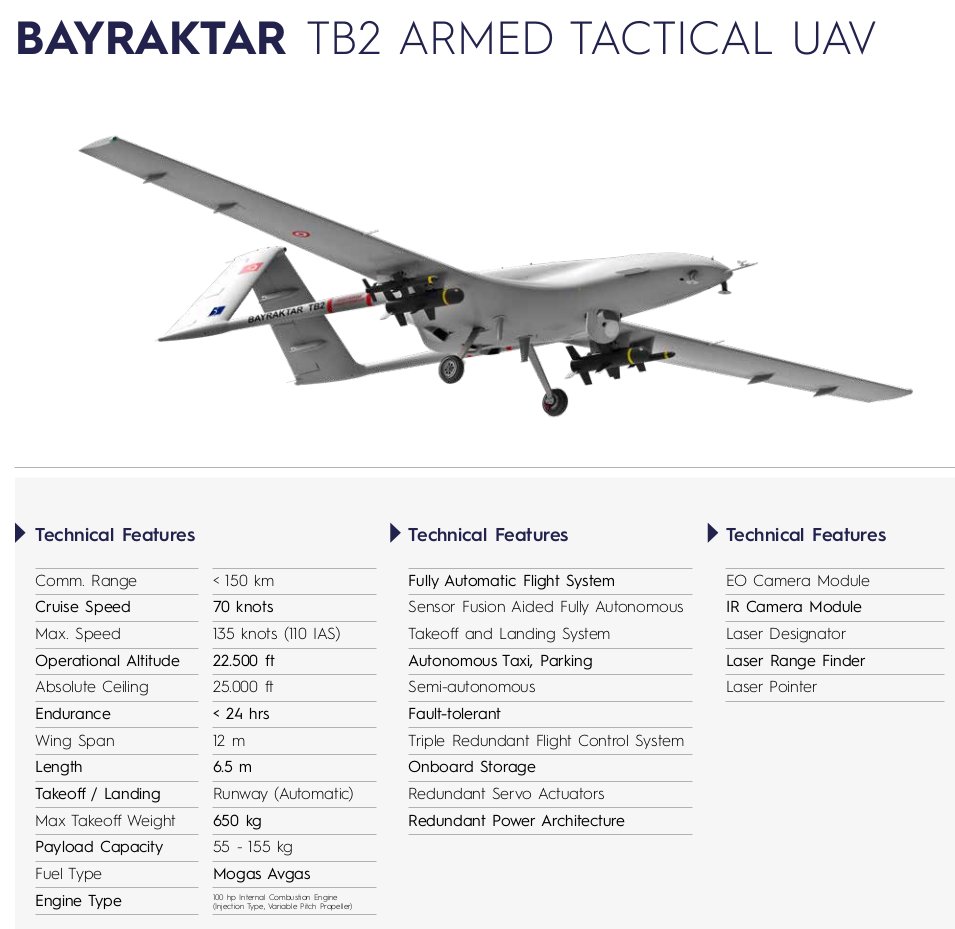

Vuoden 2018 myyntiesitteen mukaiset tekniset tiedot ovat alla. Operatiivinen käyttökorkeus on 22500 jalkaa, eli 5 km on uskottava toimintakorkeus. 6/14

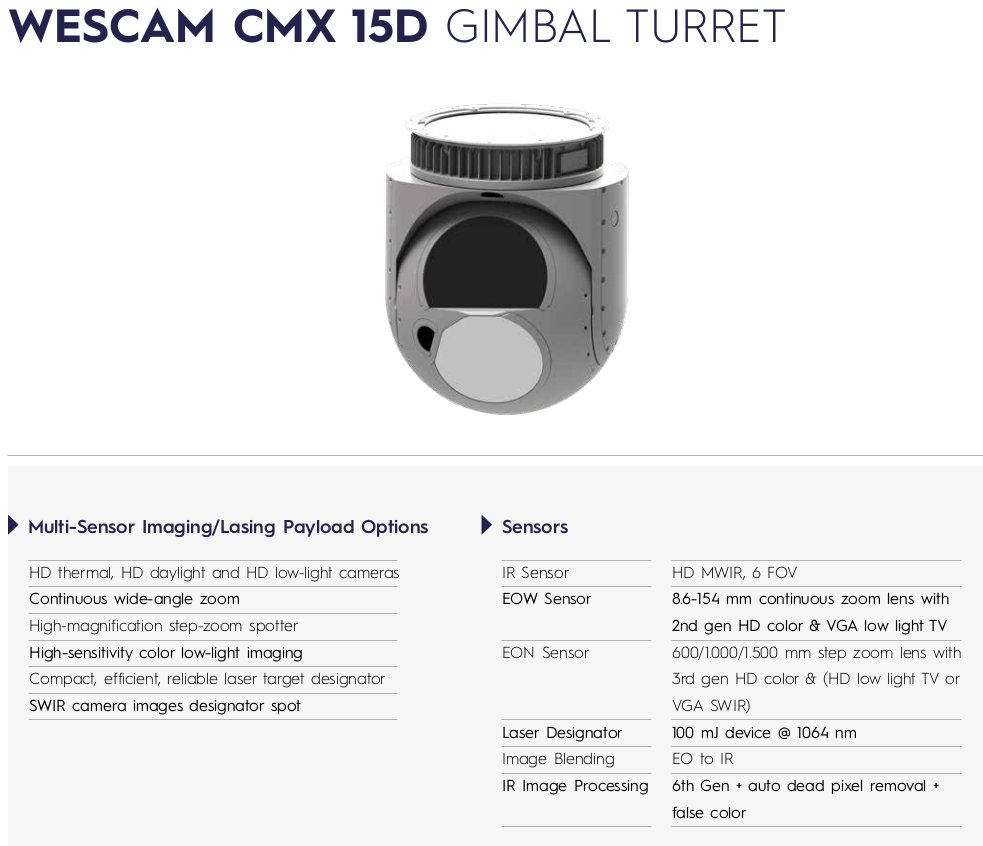

Elektro-optiset sensorit ovat Wescam CMX 15D. D tarkoittaa laserosoitusta. EOW=Electro-Optic Wide ja EON=Electro-Optic Narrow. 100 mJ lasermaalinosoittimella ei osoiteta maalia 50 km päähän. Pysäytyskuvasta nähdään että käytössä on EON Low-light, eli mustavalkoinen kuva. 7/14

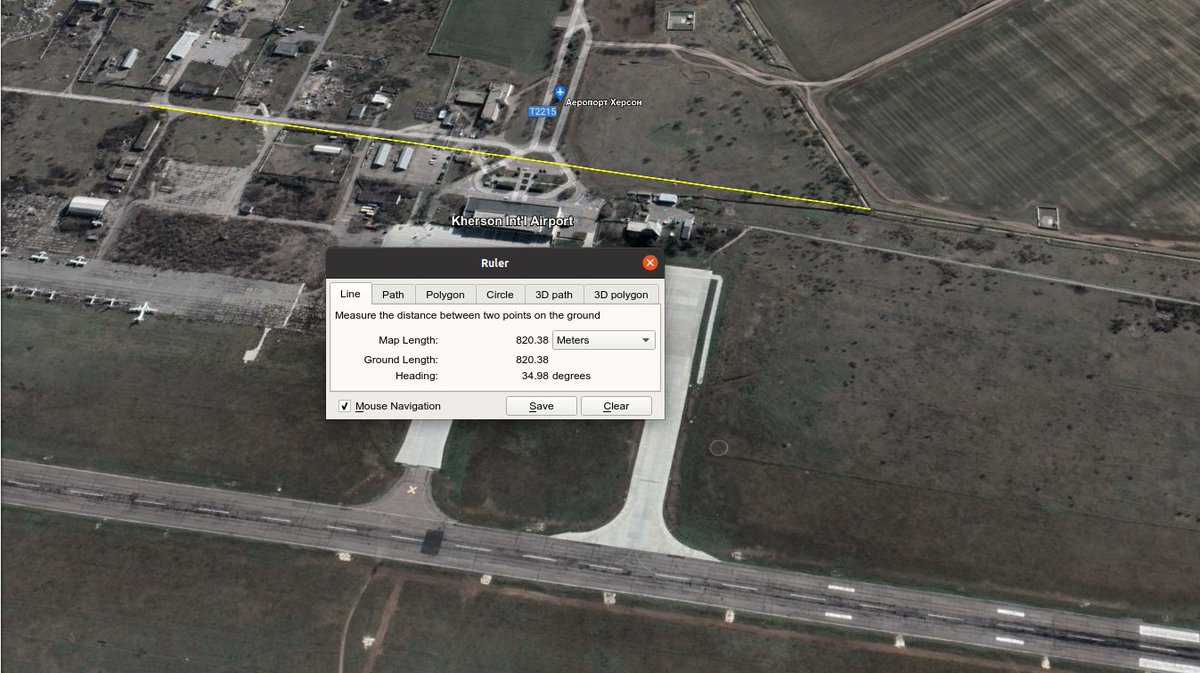

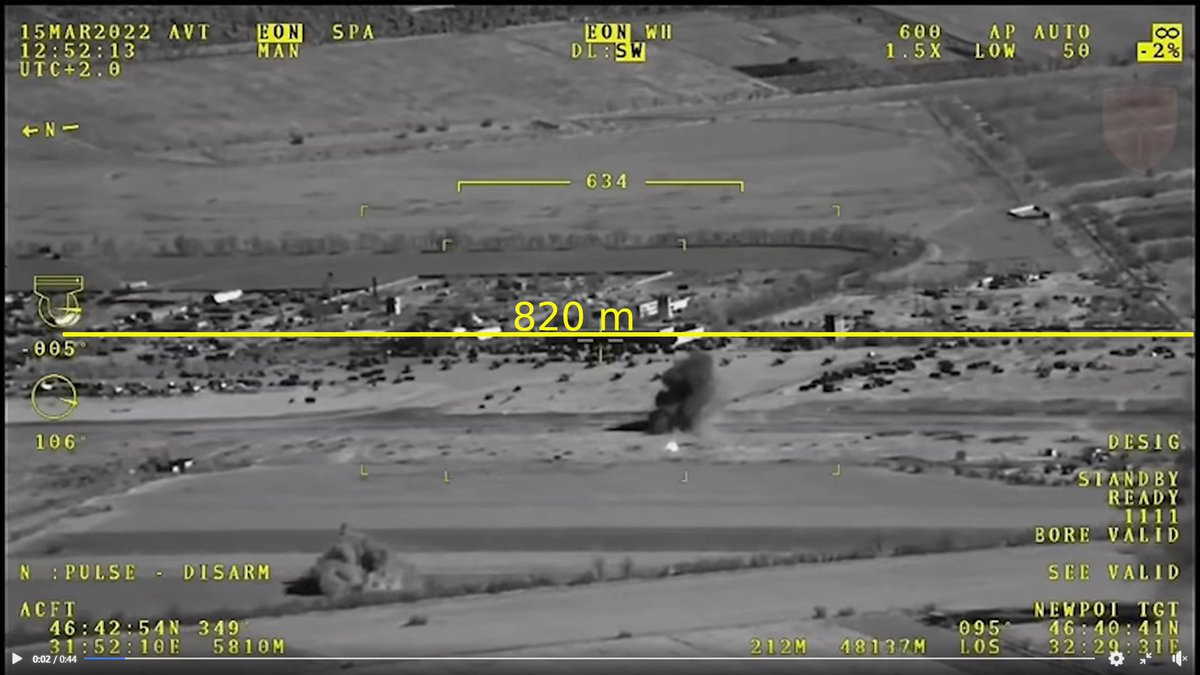

Google Earthin avulla saadaan mitattua keskeltä kuvaa kahden tunnistettavan piirteen välinen etäisyys, joka on noin 820 m. Eli kuvan leveys keskeltä on n 900 m. 8/14

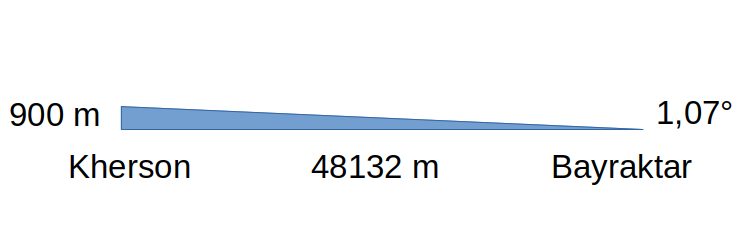

Ylläolevilla mitoilla saadaan näkökentäksi vaakasuunnassa 1,07°. Koska meillä ei ole alkuperäistä videota (emme todistettavasti tiedä mikä todellinen reoluutio on) voimme vain uskoa esitettä, joka sanoo että videokuva on HD laatuista eli 1080 x 1920. Eli 1 px n 0.5 m. 9/14

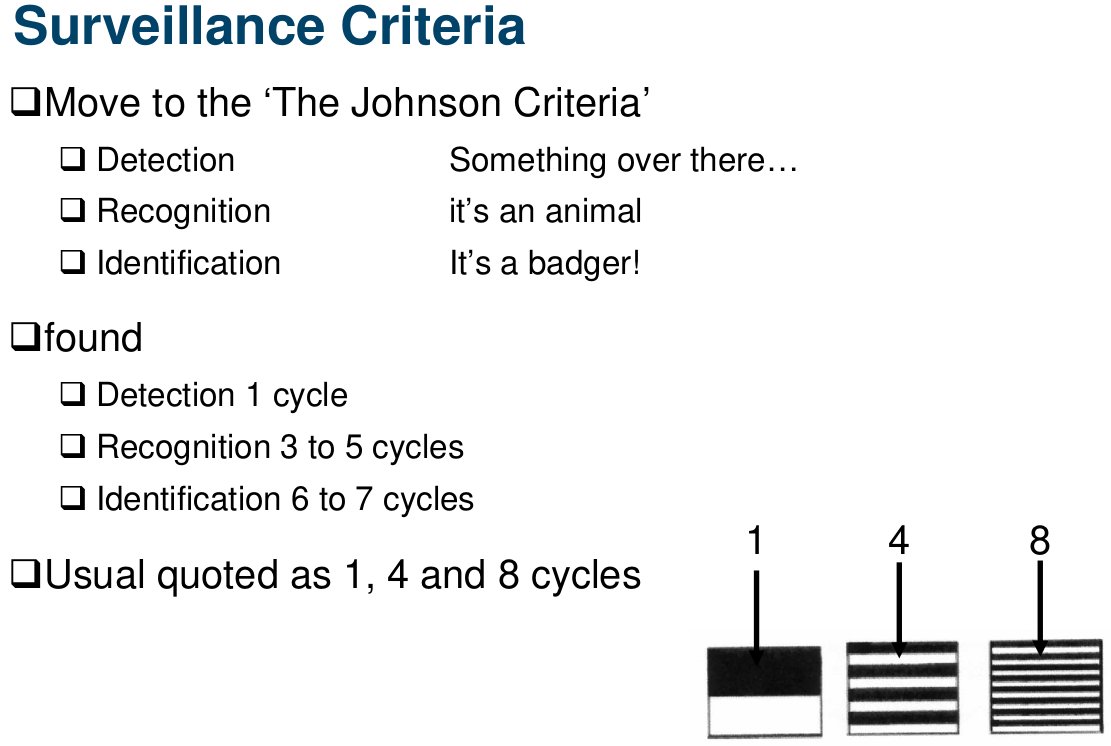

Edellä olevan mukaan kuvasta voi Johnsonin kriteerien mukaan havaita kohteita jotka ovat yli 1 m, tunnistaa yli 4 m kohteita ja yksilöidä yli 8 m kohteita. Asia ei ole ihan näin yksinkertainen. Lisää voi opiskella linkistä:
kintronics.com/detection-reco… 10/14

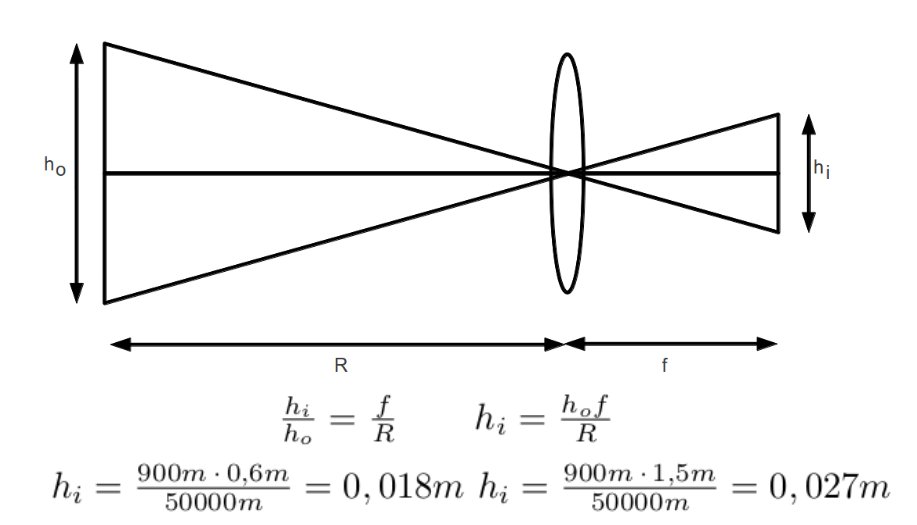

Esitteen mukaan EON optiikan polttovälit ovat 600/1000/1500. Laskelman mukaan 900 m levyinen näkymä 50 km päästä tarvitsee 11-27 mm levyisen sensorin. Tämä on oikea kokoluokka HD tasoiselle videolle. 11/14

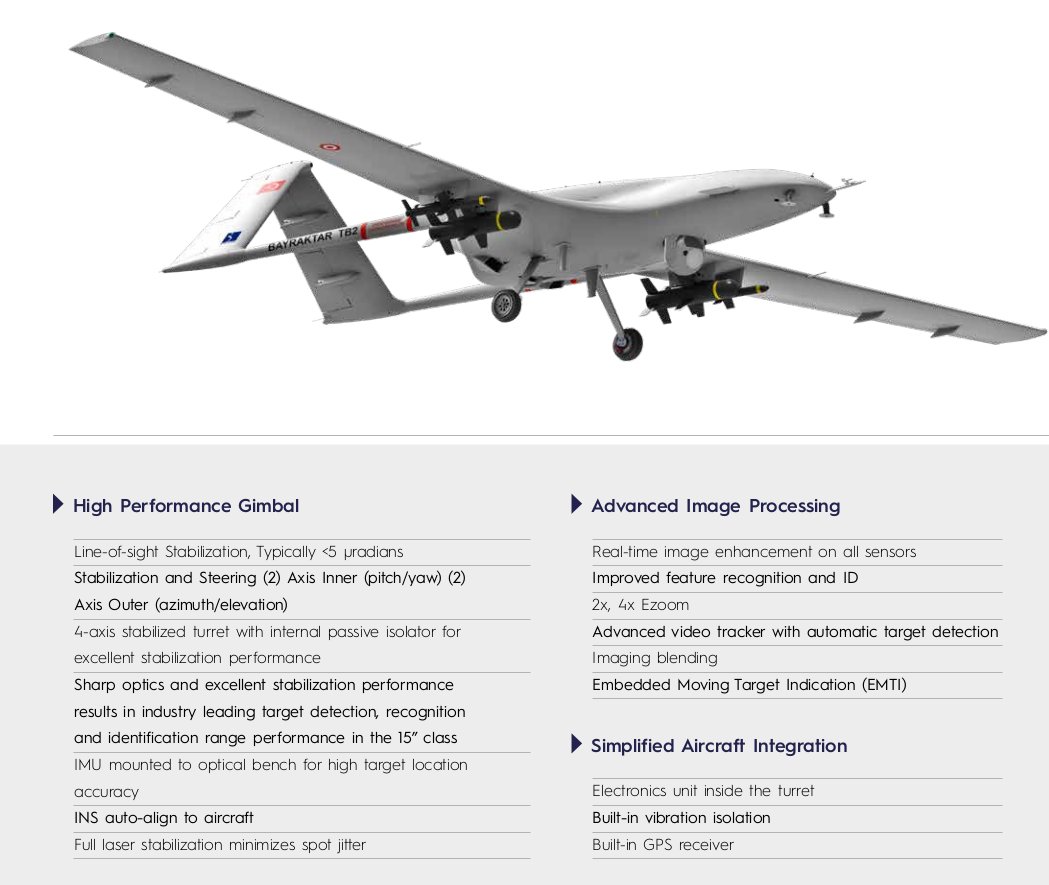

Vielä pieni katsaus vakauteen. Teknisen esitteen mukaan "Line-of-sight Stabilization, Typically <5 μradians". Tämä tarkoittaa 25 cm 50 km matkalla, joka on hyvä arvo. 12/14

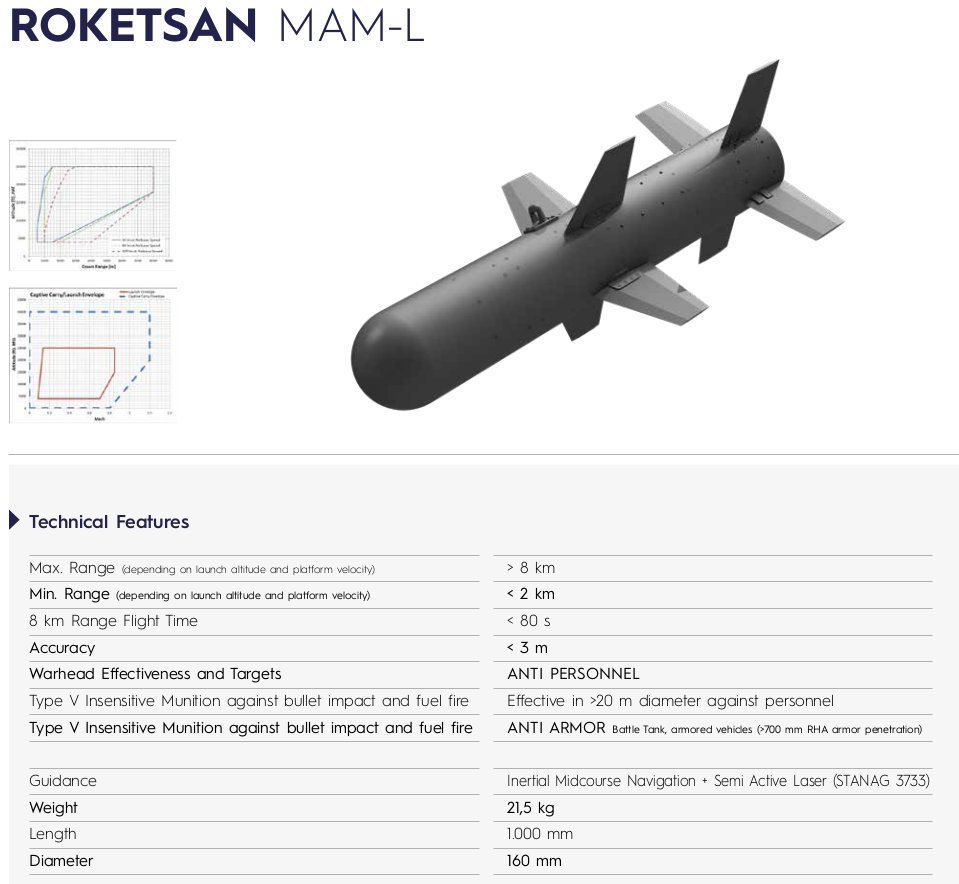

Ohjukset eivät ole minun ydinosaamista (optiikkakaan ei ole, mutta olen sitä sentään opiskellut), mutta esitteen mukaan Bayraktarin Roketsan MAM-sarjan ohjusten maksimi kantama on 8 km. Wikipedian luettelemat yhteensopivat ohjukset ovat nekin kantamalta reilusti alle 50 km. 13/14

Loppuyhteenvetona: optiikan perusteella on uskottavaa että kuvaus on tehty 50 km etäisyydeltä ja niistä koordinaateista jotka kuvasta näkyy. Aseellista voimaa ei ole käytetty tällä kuvaavalla dronella 50 km etäisyydelle. Rajoitteina ohjukset ja laservalaisu. 14/14

Twiittiin 11/14 tuli virhe. Pitää olla:
"Laskelman mukaan 900 m levyinen näkymä 50 km päästä tarvitsee 18-27 mm levyisen sensorin."
