1/ ¿Y si uno de los secretos de los constructores de iglesias y catedrales hubiera estado siempre delante de nosotros pero no lo hubiéramos sabido ver?
En el #megahilo de hoy.
RECORTABLES DE PIEDRA
👇👇👇
En el #megahilo de hoy.
RECORTABLES DE PIEDRA
👇👇👇
2/ Llegamos volando a una gran ciudad del sur de España.
3/ Sevilla.

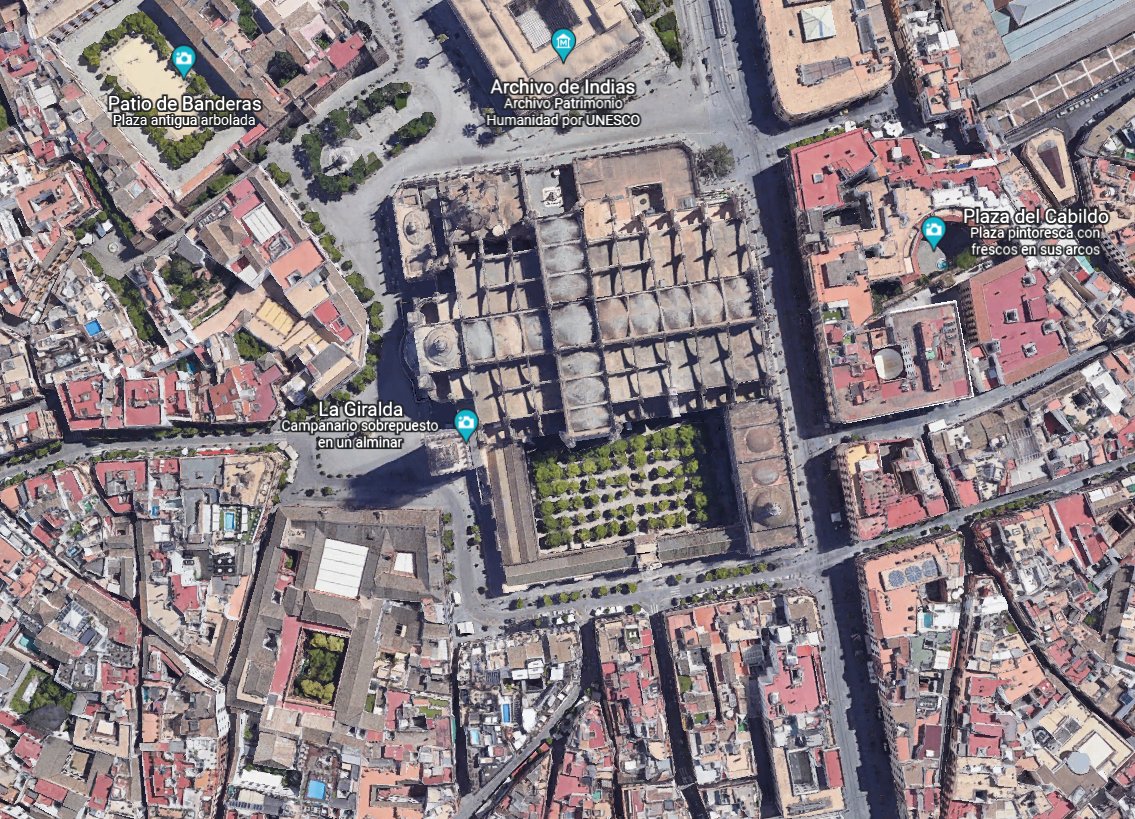

4/ Zoom sobre la catedral gótica más grande del mundo.
5/ Zoom sobre las terrazas.
¡Un poco más cerca!
¡Un poco más cerca!
8/ LAS MONTEAS.
Trazados de arquitectura realizados sobre los propios edificios.
📷 Calcando monteas en la iglesia de San Francisco de Tui (Pontevedra).
Trazados de arquitectura realizados sobre los propios edificios.
📷 Calcando monteas en la iglesia de San Francisco de Tui (Pontevedra).
9/ Trazados a tamaño real 😲
📷 Monteas en los sótanos del Monasterio del Escorial.
📷 Monteas en los sótanos del Monasterio del Escorial.
10/ PLANOS [para] GIGANTES.

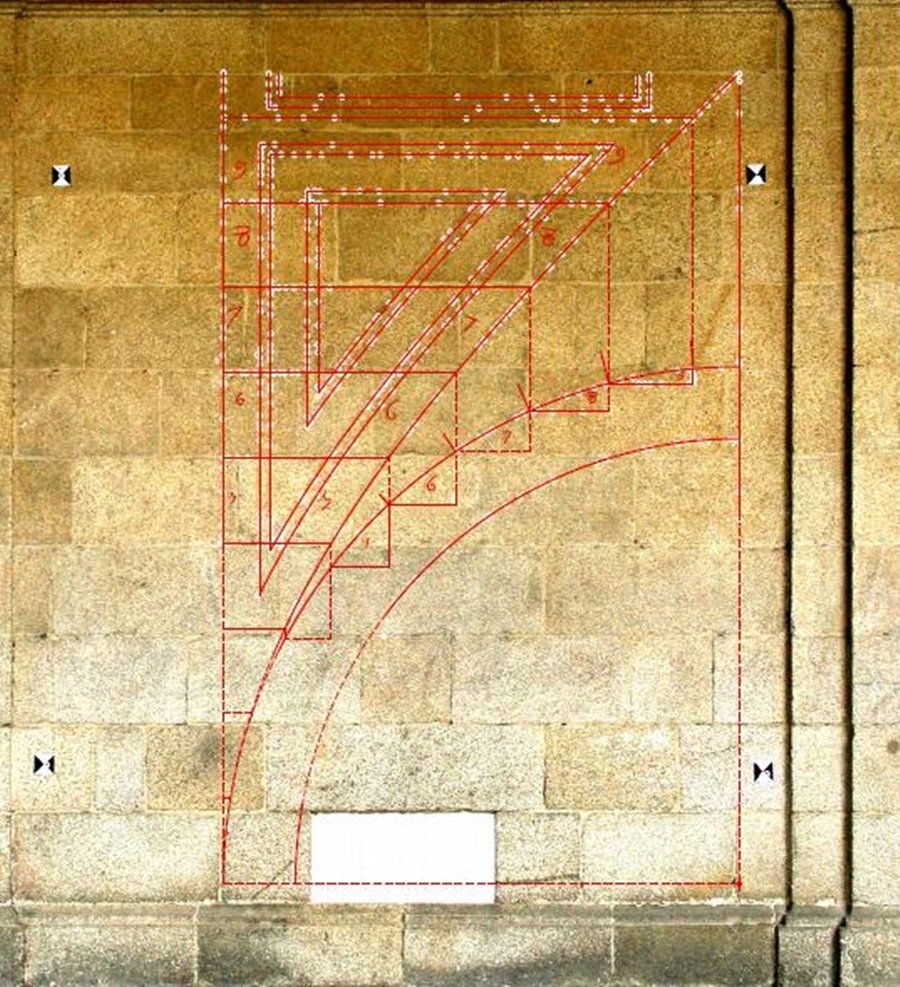

11/ Montea de un octavo de una bóveda de arista en la pared del claustro del colegio de Nuestra Señora de la Antigua de Monforte de Lemos.
12/ Y su resultado
Entre la montea y lo construido casi no hay diferencias. La fidelidad al modelo es máxima.
(Foto de Rosa Ana Guerra Pestonit).
Entre la montea y lo construido casi no hay diferencias. La fidelidad al modelo es máxima.
(Foto de Rosa Ana Guerra Pestonit).
13/ Estos trazados permitían el control estereotómico.
14/ ¿El qué?
El despiece arquitectónico.
El arte de cortar la piedra, vamos.
El despiece arquitectónico.
El arte de cortar la piedra, vamos.
15/ Mi versión para 'dummies' (es decir, para mi mismo):
Son como esos recortables que permiten construir, a partir de una plantilla en dos dimensiones, una arquitectura en tres dimensiones.
Son como esos recortables que permiten construir, a partir de una plantilla en dos dimensiones, una arquitectura en tres dimensiones.
16/ Hoy no vamos a descubrir el arte de la montea. Hay escritos muchos tratados antiguos sobre ello.
Contenían todas las instrucciones para realizar las piezas de un arco, una escalera, una bóveda, etc...

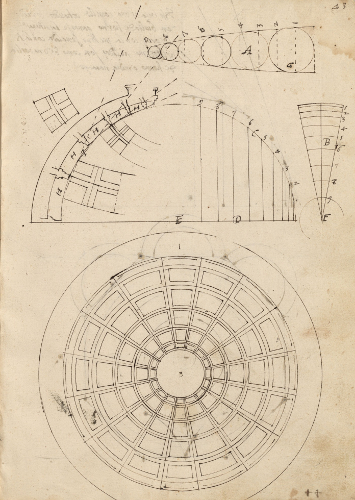

📷 Libro de cortes de cantería de Alonso de Vandelvira.
Contenían todas las instrucciones para realizar las piezas de un arco, una escalera, una bóveda, etc...
📷 Libro de cortes de cantería de Alonso de Vandelvira.
17/ Pero lo que se viene estudiando desde no hace tanto tiempo son las monteas 'in situ'.
📷 Calco de una montea en el monasterio de Yuso en San Millán de la Cogolla (fuente: bit.ly/3vp8Z3k).
📷 Calco de una montea en el monasterio de Yuso en San Millán de la Cogolla (fuente: bit.ly/3vp8Z3k).
18/ ¿Para qué molestarse con un plano en papel si podías hacerlo a tamaño real?
Utilizando el propio edificio como lienzo.

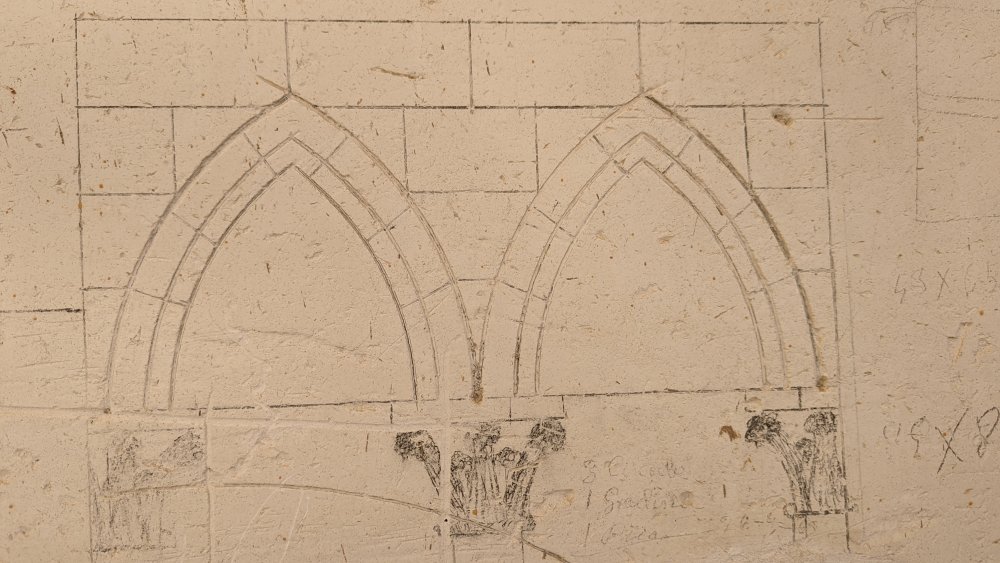

📷 Arquería en el claustro de la catedral de Cuenca (foto propia).
Utilizando el propio edificio como lienzo.
📷 Arquería en el claustro de la catedral de Cuenca (foto propia).
19/ Las monteas se dibujaban a pie de obra, muy cerca del lugar donde se tallaba la piedra.
20/ Eran simples surcos en la piedra, trazos con almagra (tinta roja) o negra, hoy difícilmente visibles por su desgaste. De cerca es una simple raya (abre la foto).
📷 Montea en un sótano del Monasterio del Escorial.
📷 Montea en un sótano del Monasterio del Escorial.
21/ Los maestros de obras las hacían para proporcionar a los canteros datos precisos para el corte de la piedra a un tamaño real.

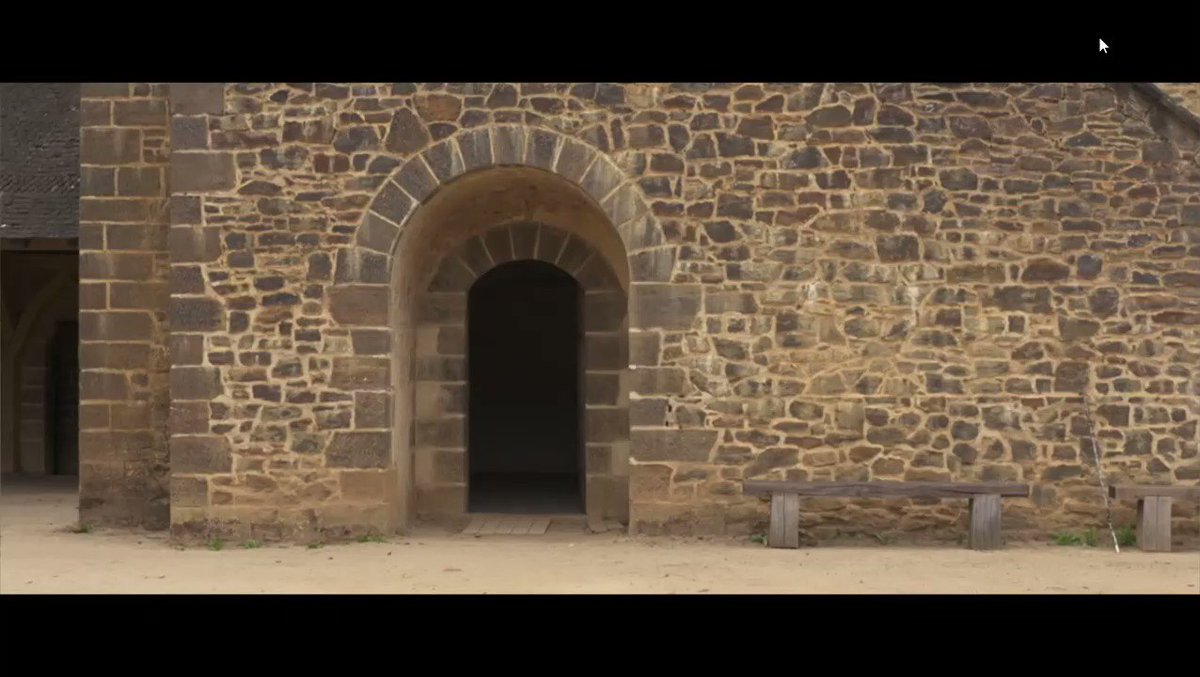

Fuente 🎞️ (Castillo de Guedelon).
Fuente 🎞️ (Castillo de Guedelon).
22/ A veces se hacían justo debajo de lo que se quería construir, como la montea de la escalera de triple hélice del Convento de Santo Domingo de Bonaval en Santiago de Compostela.

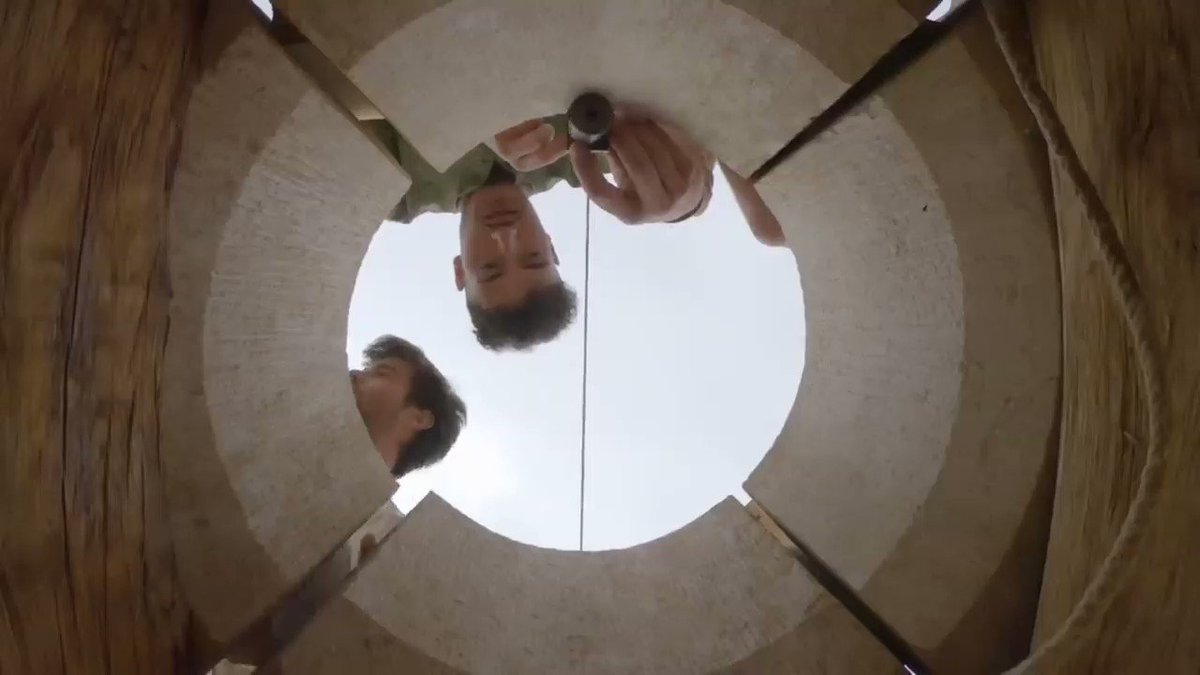

23/ Que seguramente servía de 'plantilla' para el hueco de la escalera. Luego se verificaba dejando caer hilos con plomos.
Fuente 🎞️ (Castillo de Guedelon).
Fuente 🎞️ (Castillo de Guedelon).
24/ Entonces... si las monteas eran las instrucciones que los maestros dejaban a los canteros, cada una tendrá al lado su obra construida
25/ Pues no siempre.
Algunas veces es posible que fueran simples ejercicios; en ese caso no se respetaba el tamaño, como en estas pequeñas rosetas de la catedral de Cuenca (foto propia).
Algunas veces es posible que fueran simples ejercicios; en ese caso no se respetaba el tamaño, como en estas pequeñas rosetas de la catedral de Cuenca (foto propia).
26/ Aunque esta otra, también en Cuenca, es bastante grande. Pero no parece coincidir con ningún modelo real (foto propia).
27/ Aunque en general eran 1:1
Así se evitaban el cambio de escala y se controlaba mejor el producto final.
Dibujabas una ventana y ya te salían todas igual.
Así se evitaban el cambio de escala y se controlaba mejor el producto final.
Dibujabas una ventana y ya te salían todas igual.

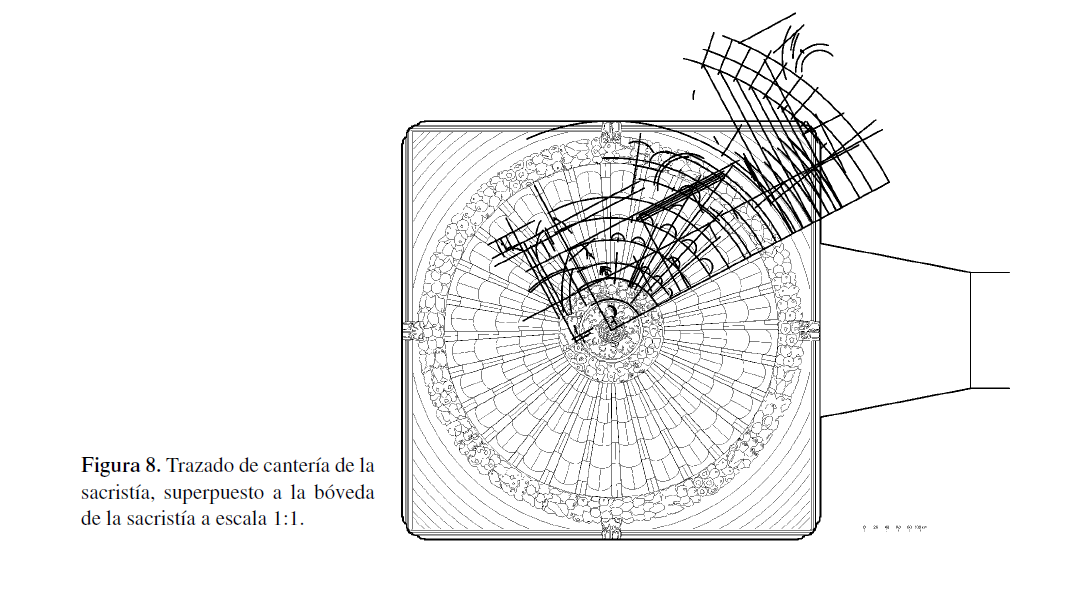

28/ En la catedral de Murcia la diferencia entre la montea y el levantamiento de las cúpulas ha demostrado que el trazado se ajusta a la realidad con errores inferiores a 2 cm.
29/ Las Monteas son las grandes olvidadas de la historia, pero siempre han estado ahí.
📷 Cúpula y montea de la sacristía de la Catedral de Murcia (fuente foto descubriendomurcia.com/sacristia-cate…)
📷 Cúpula y montea de la sacristía de la Catedral de Murcia (fuente foto descubriendomurcia.com/sacristia-cate…)
30/ Estas monteas se ocultaban o tapaban para hacer otras.
En casos de obras inacabadas, como en Monforte de Lemos, se dejaban visibles intencionadamente para el futuro.
📷 Montea bajo la escalera del Colegio de Nuestra Señora de la Antigua de Monforte de Lemos.
En casos de obras inacabadas, como en Monforte de Lemos, se dejaban visibles intencionadamente para el futuro.
📷 Montea bajo la escalera del Colegio de Nuestra Señora de la Antigua de Monforte de Lemos.
31/ Veamos:
📷 Capilla de San Telmo de la catedral de Tui (Pontevedra).
📷 Iglesia del convento de Santa Clara en Santiago de Compostela.
📷 Capilla de San Telmo de la catedral de Tui (Pontevedra).
📷 Iglesia del convento de Santa Clara en Santiago de Compostela.
32/ Su conservación es todo un reto. Han debido desaparecer miles y hasta hace pocos años ni se buscaban.
La mayoría de las conservadas son modernas, desde el siglo XVI en adelante. Que es cuando sabemos que empezaron a usar masivamente.
La mayoría de las conservadas son modernas, desde el siglo XVI en adelante. Que es cuando sabemos que empezaron a usar masivamente.

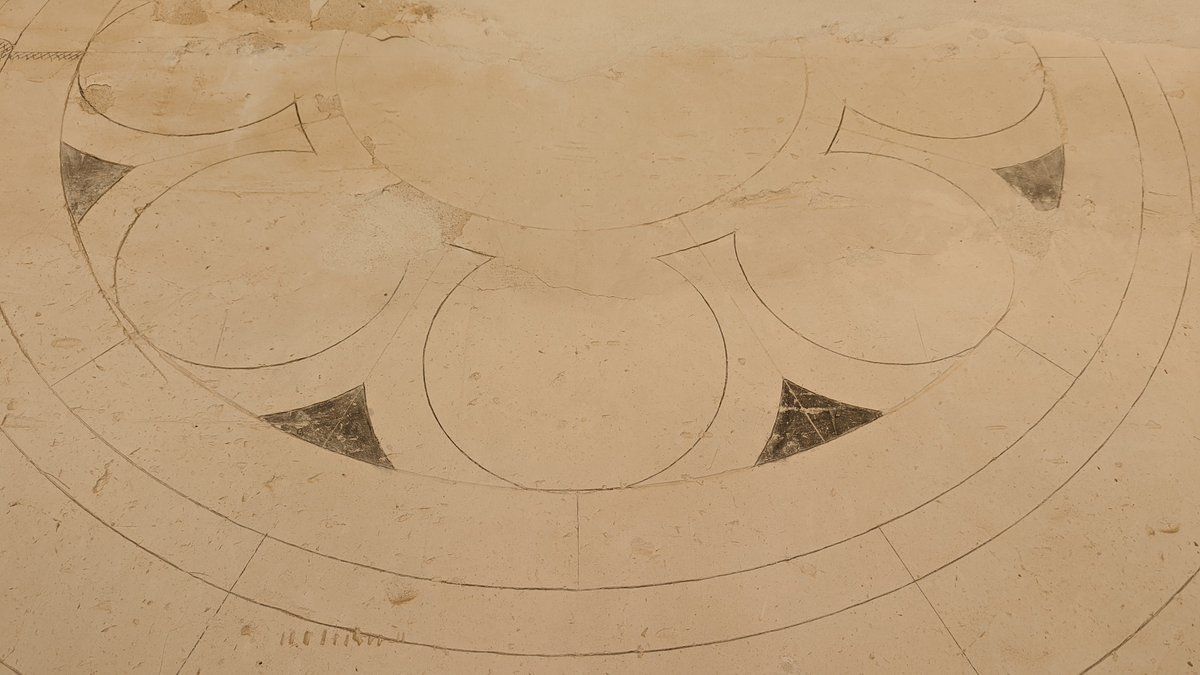

33/ Abre la foto o deja de vivir (trazado de un gablete sobre las terrazas de la catedral de Clermont-Ferrand)
34/ Pero existen desde la antigüedad.
Recordad que Rómulo trazó las murallas de Roma con un arado.
📷 Trazando el perímetro de una ciudad.
Recordad que Rómulo trazó las murallas de Roma con un arado.
📷 Trazando el perímetro de una ciudad.
35/ Lothar Haselberger ha estudiado ejemplos helenísticos y romanos de trazados a tamaño natural.

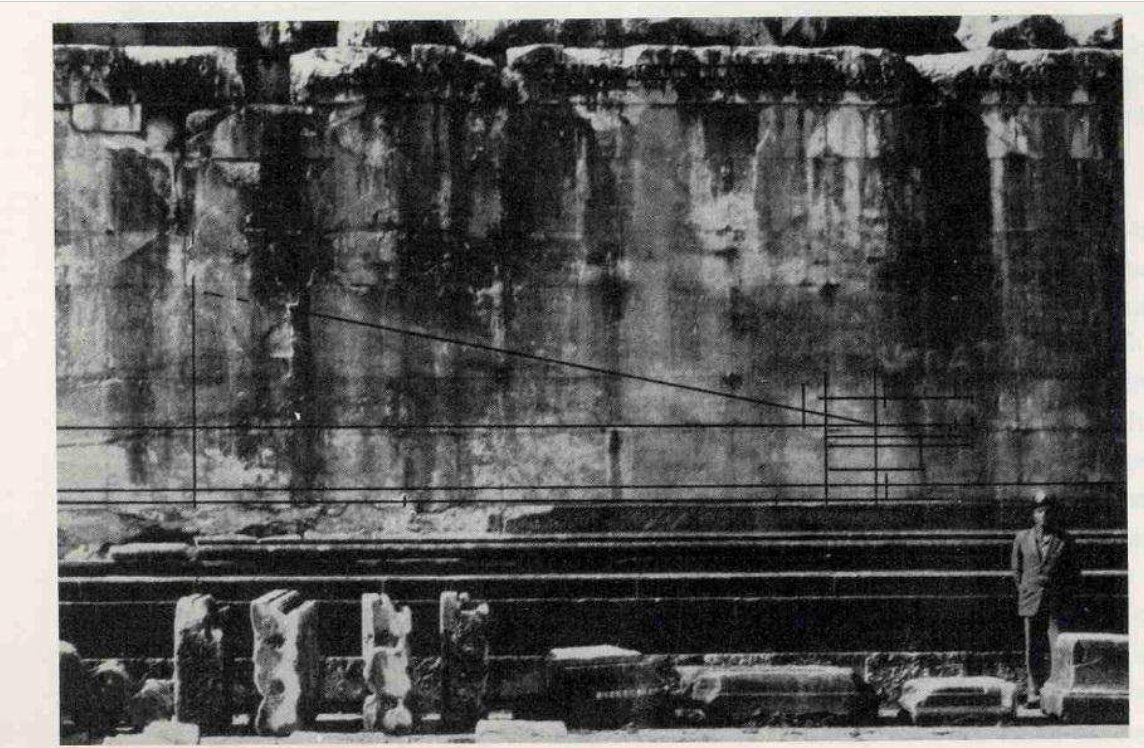

📷 Didyma, Templo de Apolo.
📷 Didyma, Templo de Apolo.
36/ El Papa Liborio trazó la basílica de Santa María Mayor de Roma sobre la nieve fresca tras una milagrosa nevada y durante una invasión OVNI.
📷 'Leyenda de la fundación de la basílica por el milagro de la nieve' de Masolino da Panicale
📷 'Leyenda de la fundación de la basílica por el milagro de la nieve' de Masolino da Panicale
37/ Antes de terminar quiero decirte que en ocasiones hago #megahilos sobre arte, arquitectura y nada más (por el momento). Si te suscribes aquí te aviso del próximo
getrevue.co/profile/itiner…
getrevue.co/profile/itiner…
38/ Y tú... ¿Conocías las monteas? Si las conocías, mi enhorabuena.
Si no, me merezco un RT diciendo: "Me pongo este hilo por montea".
Si no, me merezco un RT diciendo: "Me pongo este hilo por montea".
39/ Ahora que ya solo quedamos los mejores podemos comentar varias cosas.
40/ Varias monteas del hilo están "completadas" y "resaltadas" de alguna manera para que las veamos mejor.
fuente imagen @diariomentiroso diariodeunmentiroso.com/paseando-los-t…
fuente imagen @diariomentiroso diariodeunmentiroso.com/paseando-los-t…
41/ Este artículo me ayudó a comprender lo básico.
Las dudas que puedas tener es muy probable que estén resueltas aquí. .
arqarqt.revistas.csic.es/index.php/arqa…
Las dudas que puedas tener es muy probable que estén resueltas aquí. .
arqarqt.revistas.csic.es/index.php/arqa…

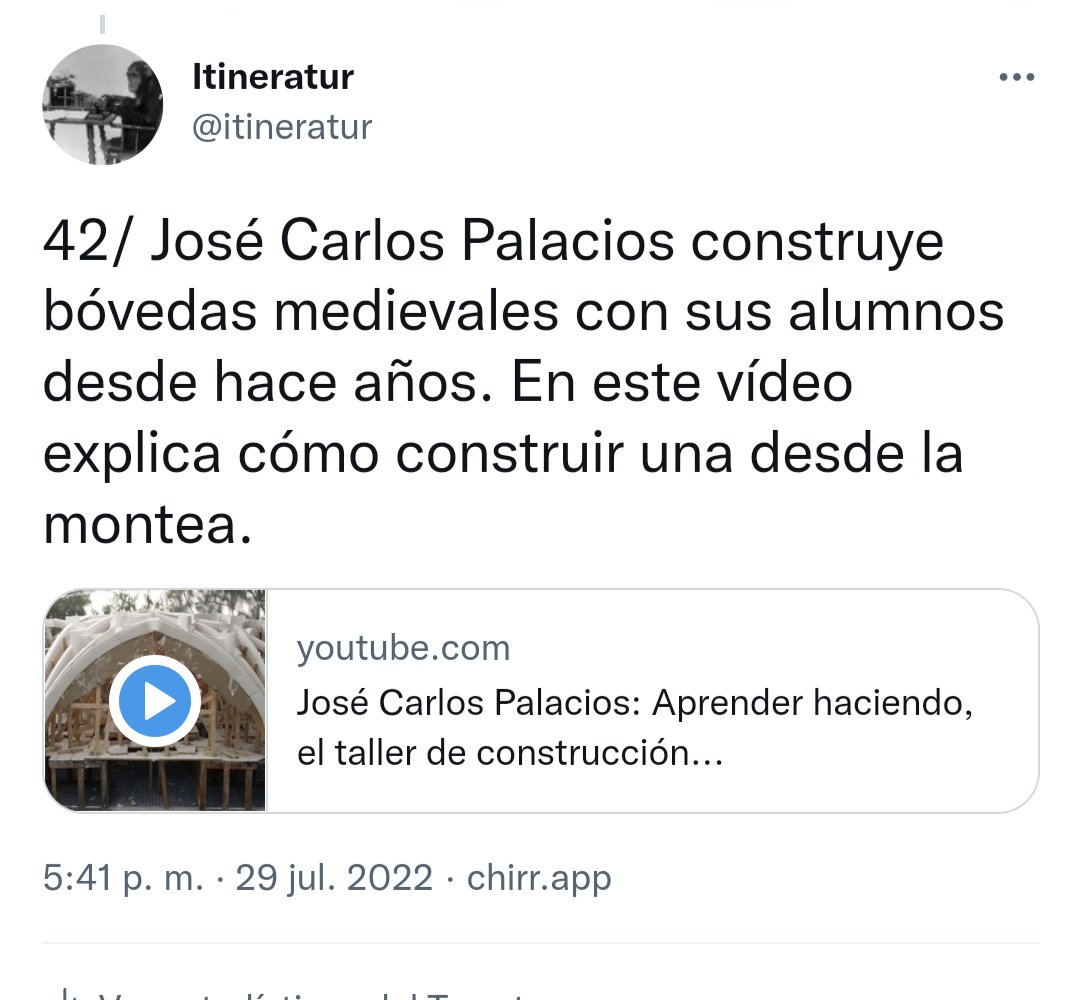

42/ José Carlos Palacios construye bóvedas medievales con sus alumnos desde hace años. En este vídeo explica cómo construir una desde la montea.
43/ Esta presentación de José Calvo López está muy bien, muchísimas imágenes y ejemplos. Algunas ilustran este hilo.
academia.edu/9648070/Trazad…
academia.edu/9648070/Trazad…
44/ Fui hasta Cuenca para ver en qué consistían las monteas de su claustro. En este artículo tenéis más:
upo.es/revistas/index…
upo.es/revistas/index…
45/ Dos artículos sobre las monteas de Monforte de Lemos
uno
ruc.udc.es/dspace/bitstre…
y dos
researchgate.net/publication/33…
uno
ruc.udc.es/dspace/bitstre…
y dos
researchgate.net/publication/33…
48/ Los vídeos del hilo provienen de la construcción del castillo de Guédelon. Un proyecto de construcción medieval en la actualidad.
uno
y dos
uno
y dos
49/ El manuscrito de Alonso de Vande Elvira sobre la cantería se puede consultar en la web de la Biblioteca Nacional. bdh.bne.es/bnesearch/deta…
50/ ¿Te ha sabido a poco? abc.es/local-galicia/…
51/ ¿Quieres más? lavozdegalicia.es/noticia/lugo/2…
52/ Vuestro turno...
Errata tamaño catedral
https://twitter.com/elbarroquista/status/1553067710740840455?s=20&t=C9p2OT_M_CmGRXSErHiLMg
Alucinante está aportación de @elbarroquista Hilo complementario a este, monteas sobre frescos, lo más inesperado.
https://twitter.com/elbarroquista/status/1553080076996165632?s=20&t=PZ53EVov0qImaLpJzOO-oQ
Lo vamos a saber todo. 👏
https://twitter.com/elbarroquista/status/1553067869155598336?s=20&t=fhI7IFnLe6vsMxOAbb12ug
Os dejo con todo el misterio.
https://twitter.com/JasonLakust/status/1553118561861881856?s=20&t=C9p2OT_M_CmGRXSErHiLMg
Me acabo de dar cuenta, no solo medievales, sino más bien modernas. Con terceletes y mucho más complejas que la típica bóveda gótica.
Me avisan, con razón, que las monteas de Cuenca son del XIX. Seguramente realizados para explicar "cómo se hacía una montea". Buena pervivencia de la técnica
Este rosetón, digo en el hilo que no se construyó, y estoy tonto porque hay dos bien majos como este en portada
Este rosetón, digo en el hilo que no se construyó, y estoy tonto porque hay dos bien majos como este en portada
Me avisó @strongoll 🙏
https://twitter.com/strongoll/status/1553140618955837440?s=20&t=djg9qqrTxjVtD5a_X7Iutw
• • •
