¿Quieres construirte tu propio rascacielos y no sabes como? ¿Quieres que a la gente le de torticolis mirando la punta de tu rascacielos? Y, lo mas importante, ¿estas leyendo esto con voz de teletienda? Pues hoy te enseño a CONSTRUIR TU PROPIO RASCACIELOS

Acompáñame en este segundo episodio de la serie #RASCACIELOSDENYCONJESUS. Hoy sabremos qué se necesita para construir un rascacielos MODERNO. Si no has visto el primer capitulo aquí te lo dejo.

https://twitter.com/vdeverastegui/status/1576581019053891585

Quizás pienses que sabes qué elementos se necesitan para construír un rascacielos, pero aquí te cuento algunas caracteristicas de esos elementos que quizás no conocías y alguna cosa nueva.

¡Vamos allá!

1. ESTRUCTURA DE ACERO (y algo que nunca se cuenta)

En el 1º hilo vimos que con piedra, ladrillo o incluso barro se pueden hacer edificios altísimos. Pero los rascacielos modernos, a parte de altos, tienen que estar huecos. Tiene que haber espacio para meter oficinistas.

Esto se ve muy bien comparando el puente de Brooklyn y el de Manhattan. Las torres del de Brooklyn son masivas, los arcos estrechos. Mientras, las torres del de Manhattan son mas estrechas y esbeltas y los arcos mas grandes.

Aunque ya vimos con @itineratur que el metal se lleva usando en la arquitectura siglos, no es hasta la Revolución Industrial en el s. XVIII que se empieza a producir hierro primero y acero después en cantidades suficientes como para usarlo en estructuras

En el s. XIX se desarrollan 3 métodos de producción de acero, Bessemer, Thomas y Martin-Siemens. Este último fue optimizado por los estadounidenses ya que el país entero estaba construyéndose. También sus rascacielos.

Nuevos tipos de edificios requerían nuevos materiales. El hierro fundido se empezó a usar en estaciones de tren o el Pabellón de cristal de Paxton en Londres en 1851. Luego el pudelado en hitos como la Torre Eiffel. Y, por ultimo, el acero en todos sitios.

¿Ventajas del acero? Muchas. Destacaré una: funciona igual a tracción, compresión o flexión (no se me asusten que lo explico fácil). Miremos un columpio. Tracción es como trabajan los cables del columpio. Compresión los pilares. Flexión la barra de arriba

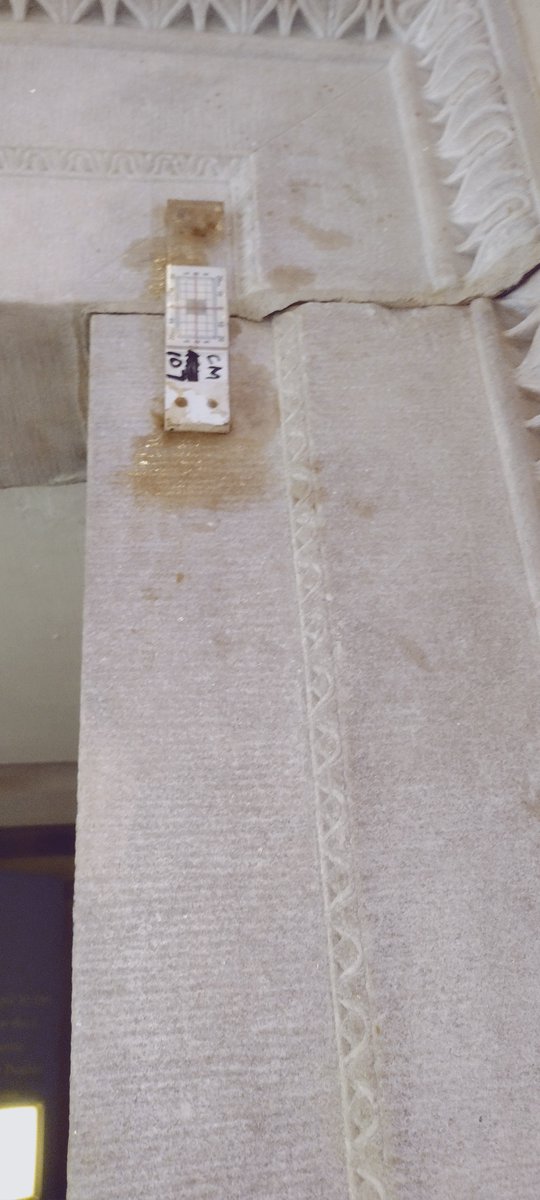

La piedra o el ladrillo aguantan a compresión estupendamente. Pero a flexión o tracción na. Por eso en los edificios egipcios o griegos había muchas columnas muy juntas. Si dos columnas están muy separadas las piedras arriba se parten a flexión.

No me quiero extender aquí (algún día hablaremos de esto) Pero quedémonos con la idea de que en un rascacielos necesitamos un material muy resistente por igual a los 3 esfuerzos y si se puede producir en piezas grandes y fáciles de manejar mejor. Eso sí...

HAY UNA COSA SUPER IMPORTANTE AQUÍ. El acero tiene un inconveniente. Un profesor mío de construcción preguntaba que en un incendio había que pasar de un lado a otro de un vacío y había 3 vigas: acero, madera y hormigón. Y preguntaba por cuál pasaríamos... a ver encuesta

La mayoría elegía hormigón, pocos acero, casi ninguno madera. La respuesta correcta es MADERA. El acero pierde resistencia muy rápido con el fuego. El hormigón se apellida armado porque dentro lleva una armadura de acero. Si el incendio dura lo suficiente tampoco sirve esta viga

Pero, aunque parezca de coña, la madera se comporta bastante bien frente al fuego. Hablamos de madera estructural, claro, no un palito seco para la barbacoa. Además, quemarse la madera además crea una capa carbonizada alrededor que es AISLANTE

Lo que pasa es que la madera arde: llamas y humo. Vamos, que es muy dramática ella en un incendio. Dicho profesor tenía una imagen para ilustrar esto. Se veían las ruinas de un incendio y una viga de madera en buen estado aguantando churros que en su día fueron vigas de acero

En los rascacielos fue FUNDAMENTAL el desarrollo de técnicas de protección contra incendios para las estructuras metálicas. Se empezó, básicamente, forrando las estructuras con ladrillos y piezas cerámicas. Luego se embutían en hormigón. (Ver texto alternativo de las imágenes)

Así, en muchos rascacielos la estructura vista por fuera es hormigón pero el hormigón sólo está para proteger contra el fuego, lo que de verdad aguanta está dentro.
Hoy en día hay materiales más sofisticados que son más ligeros que el hormigón y se necesitan en menores espesores

Todos hemos visto, especialmente en tiendas, vigas metálicas que están forradas de una especie de espuma, o abrigadas con algo como de lana. Son estos materiales que resisten el fuego y aíslan el acero lo que impiden que en un incendio estos edificios, literalmente, se derritan.

2. ASCENSORES.
Un invento que patentó un señor en el s. XIX pero q existen desde hace milenios. Vayamos al Cristal Palace* de la Exposición de Industria de Nueva York de 1853.

*Este Cristal Palace estaba en el actual Bryant Park (la plaza frente a la biblioteca)

Vemos a un señor elevarse en una plataforma sujeta únicamente por una cuerda. Cuando está en alto pide que corten la única cuerda que soporta la plataforma ante el estupor del público.
El solo cae unos centímetros.
Este señor es Elisha Otis y acaba de inventar el ascensor moderno

Vitrubio ya atribuía ascensores a Aristóteles, en el Coliseo los había que elevaban leones a la arena y en Al-Ándalus el inventor Al-Muradi también hablaba de ascensores en el s. XI.
La innovación de Otis es HACERLOS SEGUROS.

Porque un ascensor que sube hasta lo alto de edificios como el Empire State son una cabina metida en un tubo de 400 m de alto y que si le da por caerse... Pues tienes 400 m de caída libre y al final de los cuales te espera una muerte por estampación. (vídeo del top of the Rock)

Por lo que tener ascensores SEGUROS era un paso FUNDAMENTAL para tener rascacielos. Aunque no nos lo parezca los ascensores son máquinas bastante sofisticadas hoy en día.

Ahora son automáticos pero antes necesitaban un conductor como un tranvía. Ahora tienes ascensores con cables de fibra de carbono porque los cables de acero tienen un límite en su altura, dispositivos para regular la presión de la cabina y evitar que se taponen los oídos...

Y lo mas importante. Música de Kenny G.

Seguro que lo del acero y los ascensores lo conocías aunque lo de la protección contra incendios o la seguridad no tanto. Pues dale a ver más respuestas que el hilo sigue y apuesto que lo que viene es más desconocido

3. PUERTAS GIRATORIAS. Para los españoles una puerta giratoria es un político que cuando ya no puede chupar más del bote en el cargo público se va a disfrutar de un jugoso sueldazo en una empresa a la que, por lo que sea, sus políticas han favorecido

Pero las puertas giratorias son otro elemento bastante importante para los rascacielos y quizás no por lo que estás pensando.

Todos tendemos a pensar que las puertas giratorias son útiles porque facilitan el flujo de personas que entran y salen del edificio pero la principal razón por la que son necesarias en los rascacielos es EL EFECTO CHIMENEA

Sabemos que el aire caliente sube y el frío baja, por lo que en los rascacielos se puede formar un flujo vertical hacia arriba de aire que cree un vacío en la planta baja que impida abrir las puertas.

Porque las puertas normales, que se llaman batientes, abren hacia afuera por aquello de que en una situación de pánico las puertas tienen que abrir en el sentido del flujo de gente o si no el primero que llegue e intente abrir la puerta es aplastado por la masa que viene detrás

Pero una puerta giratoria puede girar sola y dejar que el aire entre o salga, evitando el vacío que generaría el efecto chimenea.

También es verdad que son muy útiles para facilitar el flujo de personas, ya que puede entrar y salir gente a la vez, mientras que son una separación de las inclemencias del tiempo.

4 AIRE ACONDICIONADO. Sin duda uno de los elementos más complejos y que más energía consumen de los edificios modernos. El aire acondicionado no consiste solo en calentar o enfriar el aire, no. Es muchísimo más.

Puesto q la arquitectura va de crear espacios más o menos separados del exterior para así controlar las condiciones interiores y que las personas estén más confortables que a la intemperie, el acondicionamiento del aire es tan antiguo como la arquitectura misma, incluso anterior

Al fin y al cabo encender un fuego en una cueva ya era una manera de acondicionar (y alumbrar, claro) el interior. Por lo q primero vino "la calefacción". Hay métodos para enfriar un interior bastante sofisticados y antiguos aunque es bastante más complicado (ver texto alt foto)

Pero aclimatar un espacio es otra cosa. Hay que controlar la humedad. El agua está disuelta en el aire como el azúcar en agua. A más temperatura, más agua le cabe al aire. Si enfrías el aire puede llegar un punto que no le quepa el agua y se condense: temperatura de ROCÍO

He aquí uno de los primeros problemas del aire acondicionado. A finales del XIX ya teníamos la tecnología para bajar la temperatura del aire... o de lo que quisiésemos.

Pero controlar también la humedad, filtrar el aire para expulsar el CO2 y los olores e introducir aire de fuera filtrado, controlar las corrientes de aire... todo eso es, en términos ingenieriles: una vaina loquísima.

Además, si nos fijamos, la mayoría de rascacielos modernos tienen fachadas sin ventanas practicables. Es decir, no se puede abrir una ventana de la fachada para que corra el aire. Por lo que todo se confía a los sistemas de aire acondicionado.

Así, quiero creer que le hecho de que los sistemas de aire acondicionado MODERNOS se inventaran en los albores del s. XX y en el estado de Nueva York no es casualidad.

El protagonista de la historia es Willis H. Carrier. Sí, igual que Elisha Otis se llama igual que unos ascensores, Carrier igual que unos aires acondicionados. O mejor dicho es al revés, ambos fundaron empresas que llevan su nombre y son aún líderes caa una en su sector.

Aunque el invento de Carrier es fundamental para los rascacielos y estos estaban naciendo ya a principios del s. XX, el primer aire acondicionado moderno no se usó en un rascacielos. La historia es interesante.

Nos vamos a una imprenta llamada Sackett-Wilhelms Lithographing & Publishing Company localizada en Brooklyn a principios del XX. Tenían el problema de que los cambios de temperatura y humedad del ambiente cambiaban las dimensiones del papel y al imprimir salían tamaños diferentes

Carrier, un ingeniero recién graduado que trabajaba en Buffalo, NY, inventó una máquina que: 1. controlaba la temperatura, 2. humedad, 3. la circulación del aire y 4. lo filtraba. Este aparato se instaló en la imprenta en 1902. Luego lo patentaría en 1906.

Y desde entonces son una parte fundamental de los rascacielos. Especialmente a partir de la Lever House, un rascacielos que ME ENCANTA y del que ya hablaré en su momento, que fue el primero con facahda sin ventanas: todo dependia de la climatización

Y bueno, para no hacer el hilo más largo paro aquí. Evidentemente hay muchas más cosas necesarias para construir un rascacielos y que este funcione bien que van desde la corriente alterna hasta los transportes masivos de personas…

pasando por hacer resistentes a los rascacielos a terremotos o huracanes, la sofisticación tecnológica acojonante de las fachadas actuales…

¿os habéis parado a pensar que en los rascacielos modernos lo único que te separa del abismo son un par de cm de vidrio pegados a una escueta estructura metálica?

Pero creo que entender bien estos elementos es necesario para entender los hilos que se vienen en el futuro. En el siguiente veremos por qué NY se convirtió en la ciudad de los rascacielos.
