Pirms kāda laiciņa mans televizors pēkšni palika melns. Skaņa ir bet bildes nav.

Te būs mans garais piedzīvojums ar to, kā es to salaboju. Izlasiet līdz galam, lai mācītos no manām kļūdām un nemestu ārā savu TV, ja tas kādu dienu pārstāj rādīt! 🧵

Noņēmu televizoru no sienas un sāku inspekciju. Populārākā problēma ir fona LED izdegšana. Lai to pārbaudītu, uz ieslēgta ekrāna jāuzspīdina spilgta gaismu (piemēram, tālruņa zibsupldze). Kā var redzēt, tad attēls tur ir (uzraksts “HDMI”).

Problēma skaidra, ķeramies pie remonta!

Noņēmu aizmuguri. Ar aci nevienu sadegušu komponenti neredzu.

PS. Tā kā televizors ir liels, tad viss remonts notiks dīvānā, jo man nav neviena tik liela galda, kurš nebūtu pārbāzts ar ierīcēm.

Ņemu nost rāmi, lai varētu izjaukt ekrānu.

Te ir pati LCD matrica. Kā jau secinājām, tad ar to viss ir kārtībā.

Gaismu izkliedējošais slānis un polarizējošais filtrs tam pa virsu.

Baltais fons, kurš atstaro visu gaismu no fona apgaismojuma.

Fona apgaismojuma gaismas diodes.

Sāku slēgt nost gaismas virtenes, lai tās notestētu, bet atrāvos ar spēcīgu strāvu.

Protams, kā parasti, es nebiju izlādējis kondensatorus. Lūk, ar kādu spriegumu es dabūju pa nagiem. 167V. Nedaudz paātrinājās asinsrite. 😃

Vienmēr izlādējiet kondensatorus, bērni!

Man ir šāds verķis, kuru pieslēdz pie kondensatora. Kamērs pīd gaisma, tikmēr kondensators tiek izlādēts.

Tos var izlādēt, pieliekot tiem jebkādu slodzi, piemēram, spuldzīti.

Gaismas virtenes ir noņemtas. Ķeramies pie testēšanas!

Izgāju cauri visām virtenēm un atradu vienu, kura nestrādā. Šeit redzama strādājoša virtene. Pirmā diode nedeg, jo man nebija pietiekami liela barokļa (par šo problēmu pastāstīšu nedaudz vēlāk).

Blakus gaismas diodēm ir punktiņi, kuri ir paredzēti to testēšanai, bet šajā gadījumā tas nestrādāja. Es nezinu, kāpēc. Tam vajadzēja strādāt.

Laužam nost gaismas izkliedētājus un vienu pa vienai testējam katru diodi.

Pēc daudziem nolauztiem izkliedētājiem es nonācu pie pašas pirmās, kura tad arī bija pie vainas. Ja es nebūtu tāds idiots, es uzreiz būtu testējis pašu pirmo, un nebūtu sačakarējis tik daudz diožu.

Ar karsto gaisu atlodēju šo diodi un savienoju to “pa taisno”. Šis tiek darīts tikai testam, neplānoju to likt televizorā, jo tad slodze uz pārējām gaismas diodēm būtu pārāk liela.

Par laimi pie vainas bija tikai šī gaismas diode. Tagad virtene deg.

Tiem, kas nezināja – gaismas virtenēs gaismas diodes ir savienotas ķēdē. Ja viena diode izdeg, tad virtene vairs nedeg. Televizora gadījumā nedeg visas virtenes, jo tās visas ir saslēgtas ķēdē.

Salasījos daudz informācijas par Samsung gaismas diodēm, un visur tika minēts, ka tās tiek barotas ar 3V spriegumu un patērē 100mA (uzticēties internetam bija mana lielākā kļūda, bet par to vēlāk).

Pielodēju 3V gaismas diodi, un esmu gatavs testam.

Hmm. Gaismas joslas it kā spīd, bet manis pielodētā gaismas diode nē. Kur ir problēma?

Izrādēs, bija tizli to pielodējis, tā patiesībā bija salaista uz īso, un strāva caur to neplūda.

Pirmajai dienai pietiks. Turpināšu nākamajā dienā.

No rīta aizbraucu uz Lemona (izrādījās, ka tas nebūs ne tuvu pēdējais šī veikala apmeklējums) un nopirku mazas 3V 0.1A SMD (uz plates lodējamas) gaismas diodes.

Ņemam fluksi, tīrām nost veco alvu un lodējam klāt jauno gaismas diodi!

Pieliku gaismas joslas atpakaļ un viss strādā (vismaz tā man likās)! Salīmēju atpakaļ mazos gaismas izkliedētējas un esmu gatavs visu likt kopā.

Saliku atpakaļ televizoru un ieslēdzu. Viss joprojām strādā! Man tas izdevās!

Bet izrādījās, ka šis ir tikai ceļojuma sākums.

Es kā īsts inženieris nenotestēju televizoru ar reālu attēlu, bet uzreiz to pieliku pie sienas. Ieslēdzu, uz sekundi ieraudzīju attēlu, un pukš. Attēls pazuda. Tikai ne to. Problēma ir kaut kur dziļāk.

Skrūvējam vaļā!

Aizmirsu pielikt bildes ar to, kā es ar karsto līmpistoli līmēju klāt gaismas izkliedētājus.

Atgriežamies pie atkal nestrādājošā fona apgaismojuma!

Jaucu ārā televizoru vēlreiz. Šoreiz eju cauri visām komponentēm. Neredzu nekādu problēmu. Pamēģināsim gaismas diodes vietā ielodēt rezistoru, lai samazinātu strāvu pārējām gaismas diodēm. Tas taču varētu strādāt, vai ne?

Viss strādā, tikai mums viens stūris būs nedaudz tumš, jo gaismas diodes vietā būs rezistors.

Es, protams, muļķis būdams, nesarēķināju, kāda strāva plūdīs caur rezistoru, un tas man atspēlēsies nedaudz vēlāk.

Salieku televizoru. Ieslēdzu TV. Pagaidām viss strādā. Dažas sekundes. Un bilde atkal paliek melna. Ak nē! Vai tiešām rezistors ir sadedzis?

Jap!

Kārtējais brauciens uz Lemona. Nopirksim kapacitātes mērītāju, jo mans multimetrs nespēj izmērīt tik mazu kapacitāti.

Tā kā kondensatoru kapacitāti nav iespējams izmērīt, kad tie ir uz plates, atlodēju kondensatorus vienu pa vienam un nomēru tos. Pagaidām problēmas neredzu.

Vienam kondensatoram kapacitāti nevarēju nomērīt, bet atcerējos, ka man atvilktnē mētājas lēts ķīniešu mērītājs. Dīvainā kārtā tas nomērīja. Aizdomas radīja viens kondensators, bet tur varēja būt arī mērījumu kļūda.

Kārtējais brauciens uz Lemona. Šoreiz biju pasūtījis pilnīgi visus kondensatorus, kādi uz plates bija. Drošs paliek nedrošs, pārlodēsim visus uzreiz (angliski to sauc par recap).

PS. Jā, man ir @RigaTechGirls cepure.

Esmu atpakaļ mājās. Te ir kaudzīte ar visiem kondensatoriem.

Ejam pāri visai platei un lodējam nost kondensatorus vienu pa vienam.

Te ir visi atlodētie kondensatori. Skaisti.

Lodējam vietā jaunos!

Ielodēju kondensatoru.
Nokniebju kājiņas.
Repeat.

Visi 11 kondensatori ir pārlodēti. Liekam plati atpakaļ televizorā.

Tas brīdis, kad slēdzu iekšā televizoru. Ja es teiktu, ka nebiju nedaudz satraucies, es melotu.

Lodējot sačakarēju savu pēdējo gaismas diodi. Vēlviens brauciens uz Lemona. Nu jau man sāk dot pastāvīgā klienta atlaides.

Sapirku kaudzīdi ar gaismas diodēm. Lodējam klāt! Pielīmēju gaismas izkliedētāju un liekam iekšā TV!

Fona apgaismojums deg. Izcili! Gan jau, ka viss tagad strādās (spoiler: nope).

Fona apgaismojums deg. Skrūvējam visu kopā!

Televizors strādā! Ideāli. Šoreiz pamēģināsim ieslēgt kādu video, nepieliekot televizoru pie sienas.

Sasodīts! Atkal viss pakaļā. Eh, skrūvējam vaļā vēlreiz!

Šādi izskatās izdegusī gaismas diode. Kaut kas šeit nav kārtībā. Kas notiek? Es jau sāku jukt prātā.

Ņemu savu nesen nopirkto osciloskopu un slēdzu klāt pie gaismas joslas. Tas ir vienīgais, kas man varētu izskaidrot, kas tur notiek.

Pag, kaut kas te nav kārtībā. Ja reiz vienas gaismas diodes sprieguma kritums ir 3V, kāpēc uz gaismas joslu tiek sūtīti virs 50V?

Sākot iedziļināties šajā vājprātā, sāku saprast, ka gaismas diodēm patiesībā nepietiek ar 3V, tām vajag 5V. Nedaudz vairāk pameklējot, arī sapratu, ka tās patērē 200mA nevis 100mA.

Bet kā lai es notestēju šīs gaismas joslas, katru reizi neliekot tās televizorā? Ģenerējot 50V pašam. Bet mans strāvas avots spēj ģenerēt tikai 30V.

Sūtam vēlvienu strāvas avotu no Amazon! Pēc dažām dienām tas ir klāt. Slēdzam tos virknē! Mums ir 50V!

Pasūtām no Lemona 5V 200mA SMD gaismas diodes! Pēc dažām dienām tās ir klāt. Nu jau mani tur uzrunā uz “tu”.

PS. Šis nav mans foto. Un šis nav Rīgā (tas ir Lietuvā). Man vienkārši apnika katrā vizītē fotografēt to veikalu.

Izrādās, šī procesa gaitā esmu sačakarējis vēlvienu gaismas joslu. Šoreiz vairākas gaismas diodes uz vienas joslas.

Ņemam karsto gaisu, atlodējam veco gaismas diodi, liekam virsū fluksi un lodējam klāt jauno.

Bet kaut kas atkal nav kārtībā.

Gaismas diodes negrib degt. Slēdzu pielodēto diodi pie strāvas, bet tā nedeg.

Izrādās, es esmu pasūtījis PLCC4 gaismas diodes. Ko nozīmē PLCC4? Tas nozīmē, ka tām ir četras tapiņas. Bet gaismas joslai vajag tikai divas.

Standarts ar divām tapiņām saucas PLCC2. Es tiešām pārmeklēju pilnīgi visu plašo internetu, bet neatradu nevienu, kurš tirgotu 5V 50mA PLCC2 SMD gaismas diodes.

PS. Jā, tās patiesībā patērēja 50mA nevis 200.

Mans risinājums? Ar lodāmuru izlodēt ārā vienu no tapiņām un pielodēju to pie trijām. Tas strādāja lieliski, bet…

kamēr es visu lodēju, testējot lodējumu, netīšām pāris reizes pieliku 60V pie gaismas diodes. Tās momentā izsprāga. Es zinu, esmu ļoti neuzmanīgs.

Uuuuun, man beidzās gaismas diodes. Visas no Lemonas pasūtītās ir cauri. Pietrūka tieši viena gaismas diode. Es biju ļoti dusmīgs. Jāiet gulēt!

Tieši, kad plānoju no Lemona sūtīt jaunas gaismas diodes, es saņēmu vēstuli, ka esmu pa pastu saņēmis sūtījumu.

Ar nepacietību skrienu pakaļ. Un tur bija gaismas joslas, kuras pasūtīju pirmajā dienā pēc tam, kad konstantēju, ka tās ir izdegušas.

Alleluja! Es esmu glābts!

Saspraudu gaismas diodes, ieliku tās televizorā. Pagaidām viss strādā. Esmu patīkami uzbudināts.

Liekam visu kopā!

Kad pieslēdzu televizoru pie strāvas, netīsām to turēju vietā, kur plūst 230V maiņstrāva pa tiešo no sienas. Labi atrāvos pa knaģiem.

Es esmu bieži atrāvies, bet šoreiz man pilnīgi sāpēja krūtis. Sajūtas bija interesantas.

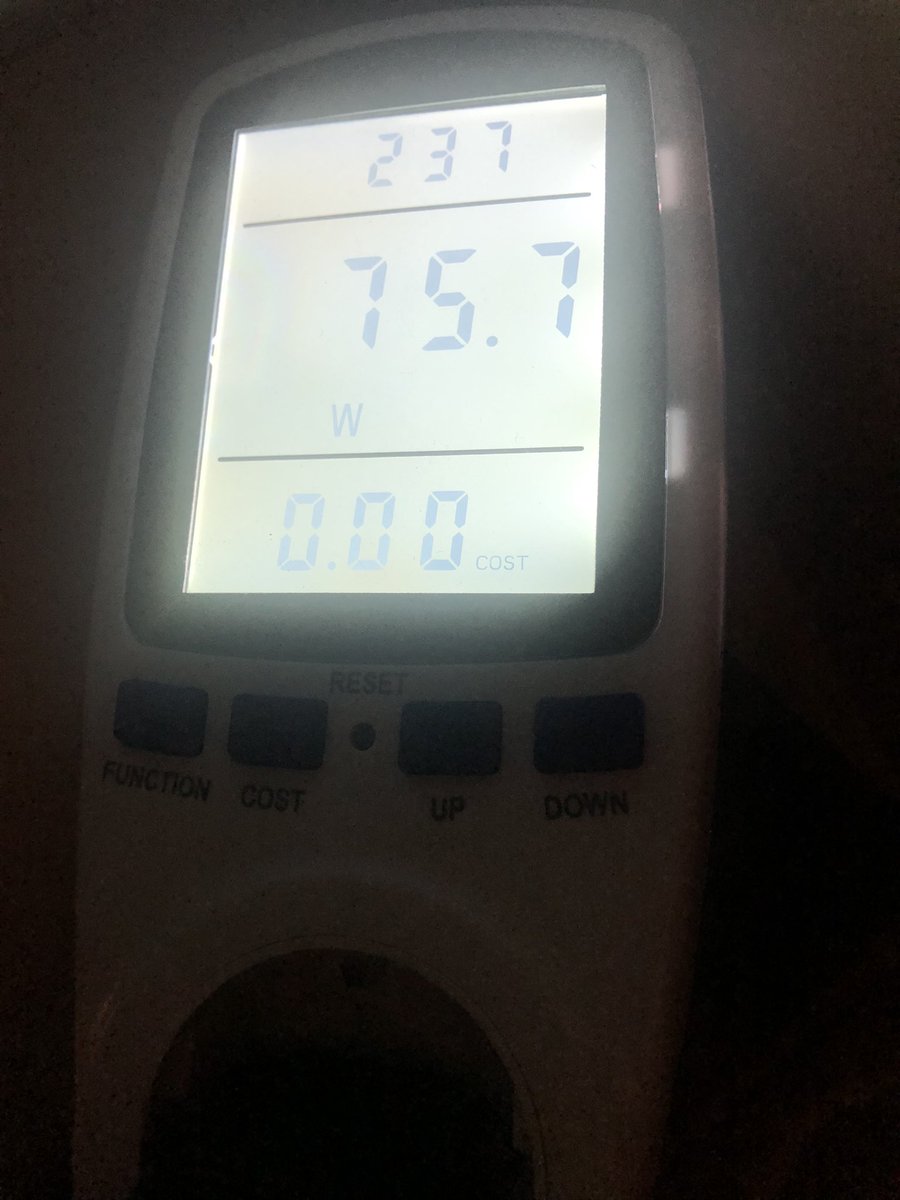

Saliku televizoru un ieslēdzu. Pagaidām viss strādā. Pieslēdzu arī attēlu, un vēl nekas nav izdedzis.

Vai tiešām es esmu atbrīvots no šī televizora lāsta?

Pielieku pie sienas. Jā, ir! Tas strādā ilgāk par minūti, un nekas nesmird (atšķirībā no reizes, kad es biju ielodējis rezistoru).

Tajā pašā dienā aizbraucu uz Lemonu un nopirku cimdus, kuri paredzēti darbiem ar augstu spriegumu. Vair ar plikiem knaģiem strāvai klāt neķeršos (man gan ir sanācis neievērot šo solījumu).

Mācības no šī gandrīz mēnesi garā procesa?

1. Neuzticēties internetam, bet mērīt visu pašam;
2. Būt uzmanīgākam, kad testēju mazas ierīces;
4. Vienmēr izlādēt kondensatorus;
5. Ar plikām rokām neķerties klāt pie ierīcēm, kurās plūst strāva.

Ieteikumi jums:

1. Nemetiet ārā televizoru, ja tam ir pazudusi bilde;
2. Pamēģiniet paši kaut ko salabot! Tas ir ļoti jautri;
3. Ziedojiet Ukrainai!
