Pues llevaba tiempo queriendo hacer un hilo divulgativo sobre algún tema aeronáutico y voy a empezar con una materia sobre el cual controlo un poco mejor que la media y, a la vez, es un gran desconocido: las contramedidas infrarrojas (IRCM)

Voy a empezar aclarando porque las llamo desconocidas. Aunque muchos de vosotros ya las conocéis, el tema es mucho mas complejo. Cuando de chaval jugaba a simuladores y dispensaba bengalas, me imaginaba que eso venía así de fábrica, botonazo y puff. No podía estar más equivocado.

Las bengalas se desarrollan como respuesta a los primeros misiles de guiado IR. Como estós misiles buscan una fuente de calor... Le damos una fuente de calor mayor! Estas bengalas se llamaban MTV por sus componentes:Magnesio,Teflón, Viton chemring.com/~/media/Files/…

Las bengalas aparecen en multitud de formatos, redondas... cuadradas... rectangulares... y la verdad es que no conozco más formas, pero bueno.

https://twitter.com/reemus22/status/1586261730182602752?s=48&t=S9f43E_9S93PSkXElDXEnQ

Genial, ya estamos a salvo de misiles IR verdad? Pues no! Si no el hilo se podía haber metido en un solo tuit. Los misiles IR comenzaron a desarrollar diferentes contra-contramedidas (IRCCM) y aquí es donde comienza la batalla del gato y el ratón...

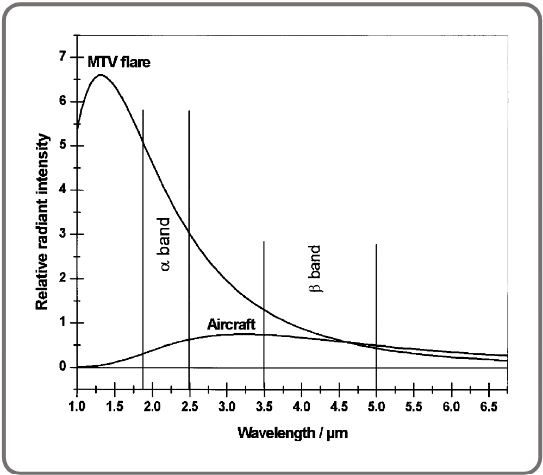

Lo que podemos ver en la gráfica de antes, es que las bengalas MTV no radian energía en la misma longitud de onda que el avión. Esto para que lo entendamos es como si llevasen una camiseta de un color diferente, para los misiles de primera y segunda generación podía valer...

pero aparecieron los misiles de tercera generación como el Sa-18 (Strela) y sus variantes el Sa-24 (Strela-S) o el QW-18 chino. Estos misiles ya veían en "colores" por lo que les resultaba muy fácil distinguir una bengala de su objetivo, el avión (o helicoptero, sin discriminar)

Esto provoco una respuesta en los fabricantes, deseosos de vender más contramedidas, y para que el cliente quedase contento, estas debían funcionar. Para ello se desarrollaron las bengalas espectrales (o multiespectrales, según a quien le preguntes).

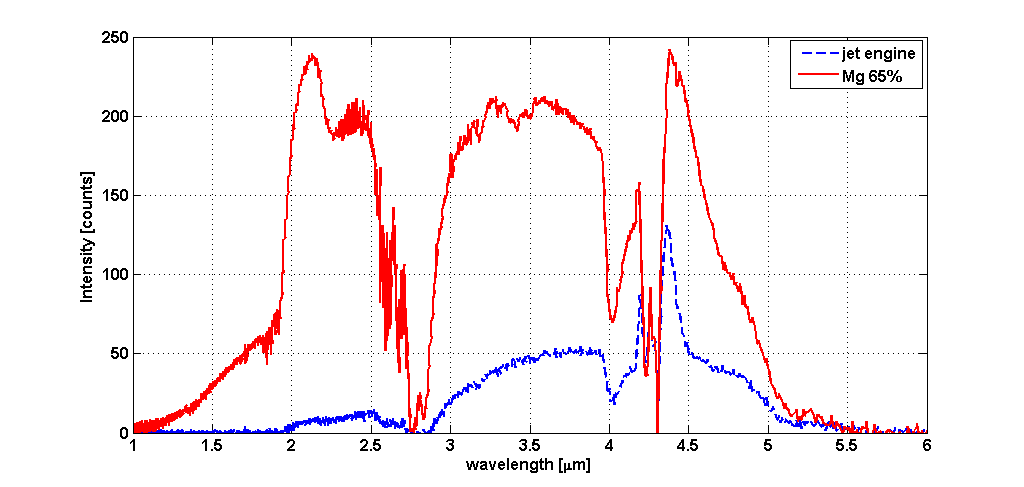

Estos colores ya se parecen más al avión verdad? Además la bengala sigue siendo más radiante que el avión por lo que es más atractiva que este.

Otro tipo de bengalas que se desarrollan son las cinemáticas, que pueden ser aerodinámicas o propulsadas. Las primeras llevan un peso para que se lancen más lejos y las segundas se impulsan con la combustión como si fueran un cohete.
chemringts.com/~/media/Files/…

Estas bengalas estaban pensadas para engañar a otro tipo de IRCCM. Ahora solo hay un problema, no sabes que misil te han disparado. ¿Qué hacemos ahora? Pues las mezclamos todas... y aquí es donde empieza la magia, o ingeniería como a mi me gusta llamar a la magia

Otros tipos de bengalas son las pirofóricas que eran un peligro porque ardían en contacto con el aire o SMD. Y luego tenemos otros sistemas de autoprotección como son los jammers y el DIRCM. De los que hablaré otro día si le interesa a alguien.

Lo que se suele hacer es un "cocktail" (se llama así, ¡de verdad!) con diferentes bengalas, y una secuencia combinando tiempos y dispensadores ubicados en distintas ubicaciones para ser capaz de vencer a todos los misiles posibles

Para ello se programan los "secuenciadores" que lleve la suite de guerra electronica, como el ALE-47 del C-130 o el SAPHIR-400 del... adivinalo... A-400M. Pero eso da para otro hilo
mbda-systems.com/product/saphir…

La conclusión: es muy importante programar bien las bengalas, elegirlas bien para proteger tu plataforma. Y no equivocarte de botón cuando vueles!!
