Parce qu’on a jamais autant parlé des équipements d’une zone de lancement, jetons à œil aux carneaux, au déflecteur et aux déluges d’Ariane 6. Rapide🧵[1/6]

Photo : 👋pour échelle en 2019.

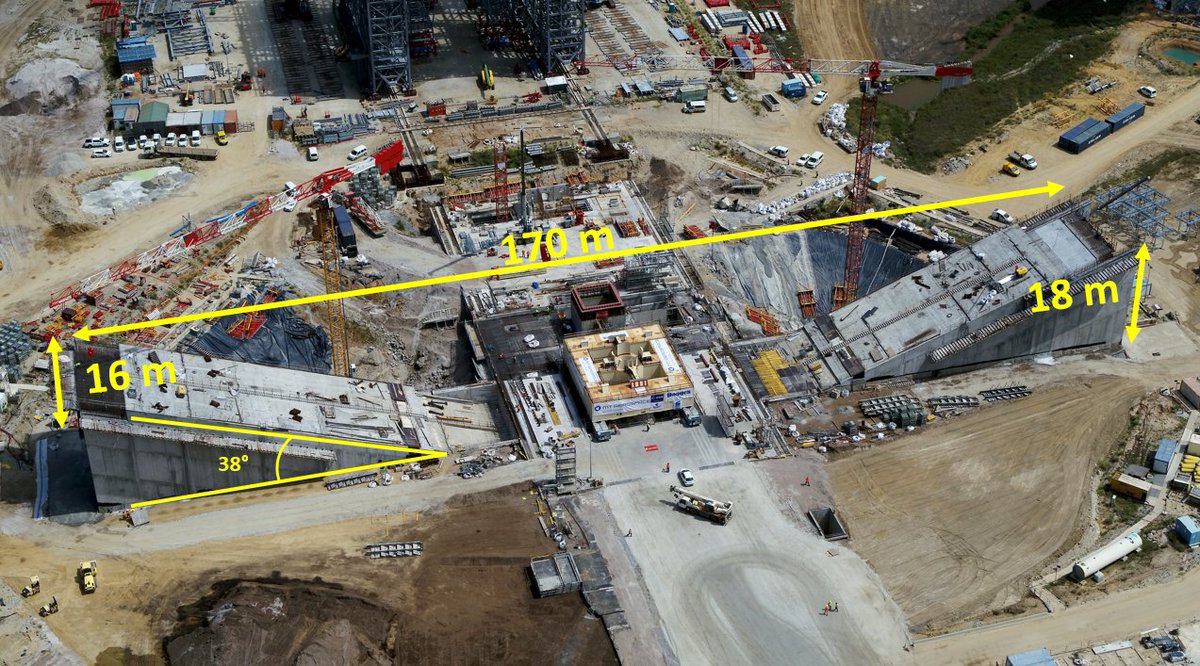

* Les carneaux
Long de 170m bord-à-bord, 18m de haut pour 16 de large aux extrémités et inclinés de 38°. Leur fonction est de diriger les gaz des ESR et du Vulcain 2.1 – et donc protéger Ariane 6 de leurs effets néfastes (pressions, température, abrasion, …) [2/6]

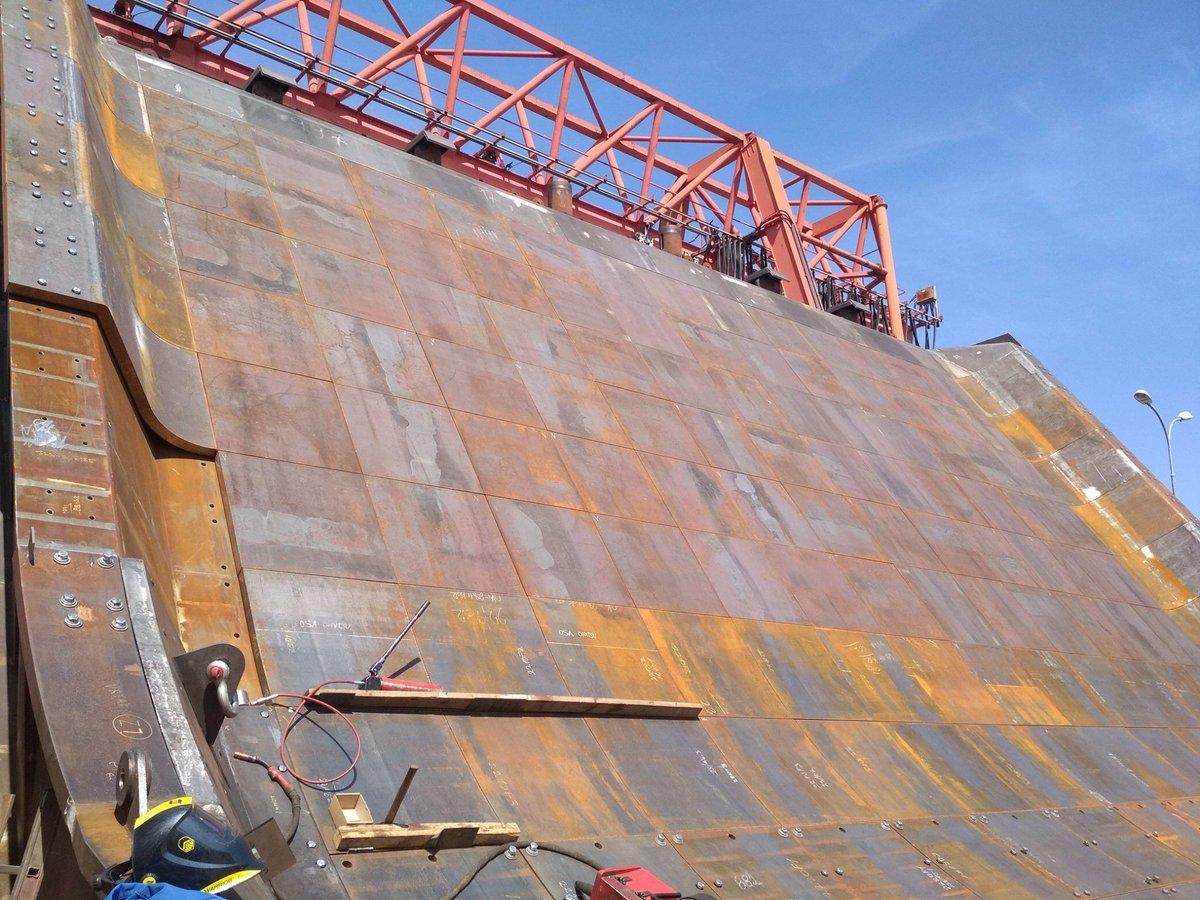

* Le déflecteur
Reposant à 25m sous le niveau 0, il dirige les jets des moteurs vers les déflecteurs. Composé de plaques de métal, il est refroidi par un déluge dédié (dont on aperçoit les buses sur l'arête sur cette photo). [3/6]

* Les déluges

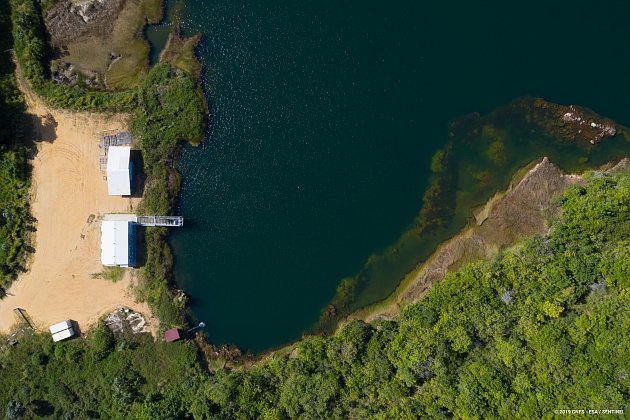

Stocké dans le château d'eau de 90m de haut et d'une capacité de +1200m3, l'eau des déluges provient d'une carrière de granit naturellement inondée (appelée Roche Nicole). L'avantage d'un château d'eau: utiliser la gravité pour limiter l'utilisation de pompes. [4/6]

L'eau est amenée en zone de lancement (diamètre canalisation : 2,5m !) pour plusieurs besoins:
T0-30s rinçage du mât
T0-8s déluge carneaux (16m3/s)
T0+Xs déluge table (30m3/s) via 76 buses
Un timing précis qui nécessite une réaction de moins d'1 seconde des vannes déluge. [5/6]

Pour finir, TRES important : la récupération de l'eau. Une fosse de récupération, installée sous le déflecteur, pompe les eaux des déluges et les conduit vers une station de traitement. L'eau traitée/propre sera finalement rejetée au niveau de la Roche Nicole. [6/6]

Crédits photos : ESA/CNES/Sentinel
Crédit vidéo : ESA/CNES

En attendant de pouvoir prendre et publier des photos maison des installations, un chouette thread sur les installations Ariane 5 !
