So, ich löse einmal das Bilderrätsel von vorgestern auf.
Nutze gleich die Gelegenheit für um ein wenig über Arming Distance, Munitionsmanipulation und die Wichtigkeit von sowas in Bezug auf den Einsatz von bestimmten Waffen zu erzählen. 🧵



1/

https://twitter.com/ButtjerFreimann/status/1737112307107566063?t=78CddxZC975pUvM-bnDcTg&s=19

Erstmal zur Auflösung. Als erstes war @SenftPatrick am nahesten mit seiner Vermutung.
Es handelt sich um die Strikergroup (Schlagbolzengruppe) eines M549A1 PIBD Zünders, einer M430 40x53 mm DP Granate.
Unglaublich viele Abkürzungen , ich Schlüssel das mal ganz nach u nach auf 2/

40X53mm ist das Kaliber Westlicher Automatik-Granatwerfer wie dem MK.19, von dem viele in die Ukraine geliefert wurden.
"M" ist die amerikanische Nomenklatur für das jeweilige Modell. (Was teilweise etwas verwirrend sein da es z.B M1 Panzer o M1 Granate geben kann)

3/

DP " Dual purpose" bedeutet, dass die Granate Splitter gegen Infanterie sowie eine Hohlladungen gegen (leicht) gepanzerte Fahrzeuge hat.

PIBD "Point Initiated, Base Datonsted" ist das mechanische zündverfahren. Dieses ist oft bei Granaten zu finden, welche
4/

HEAT- Hohlladungen beinhalten, aber keinen Piezo-elektrischen Zünder (wie z.B Pzf.3 o RPG) aufnehmen können.
Hierbei befindet sich ein Druckzünder an der Spitze, welcher beim auslösen einen "Zündstrahl" durch den Kegel schießt u die Hauptladung dahinter auslöst.
5/

Dies ist notwendig da sich der Hohlladungskegel nur formt, wenn die Detonation von hinten erfolgt.

Das gezeigte Objekt befindet sich unter der Kuppel der Granate u bewirkt durch ein Scharnier system , dass egal aus welchem Winkel der druck kommt, die Zündnadel steht's gerade 6/

Auf das Zündhütchen schlägt.

Aber warum habe ich hier eigentlich die Einzelteile u nicht einfach die komplette Granate?

Hauptsächlich da die Manipulation von Munition zu meinem Tagesgeschäft gehört.

7/

Zugegeben, vor meinem geistigen Auge sehe ich wie nach diesen Worten dem Deutschen Michel vor Schreck die Wurststulle aus der Lucke fällt u einen Fettfleck auf seinem Vorschriftenberg hinterlässt .
Denn dies ist in der Bw eine absolute Totsünde.

8/

Wir machen sowas auch nicht grundlos. Es gibt diverse Manipulationen, in diesem Falle geht es allerdings um die "Arming Distance"

Arming Distance, auch Rohr- o Vorrohrsucherheit genannt, ist eine mechanische Sicherung welche Zünder erst nach einer definierten Strecke die 9/

Eigentliche Funktion gestattet.

Bei den meisten Granaten, Geschossen, Raketen o.ä haben die Zünder eine Verriegelung welche sich durch physikalische Einflüsse löst. Z.B Rotation, Impuls, Fliehkraft...
Dies sorgt dafür, dass bei fehlerhaften Zündern o wenn man
10/

Versehentlich zu kurz schießt, keine Detonation in der Nähe stattfinden kann. (Z.B. RPG7= 25m)

Klingt erstmal schlüssig um seine Soldaten vor schlimmeren zu bewahren, hat allerdings auch Nachteile.
So ist das ein Aspekt, welcher oft vergessen wird richtig auszubilden 11/

Und dann entsprechende Fehler nach sich zieht.
Eins der bekanntesten Videos hierzu ist wohl jenes von einem NLAW-schützen in mariupol, welcher die Distanz verschätzt.


(Interessantes Gerät, lang genug genutzt, müsste ich auch mal was zu schreiben) 12/

https://twitter.com/UAWeapons/status/1508541661533638659?t=9CkfJ-i-hevGqHqs9sMObw&s=19

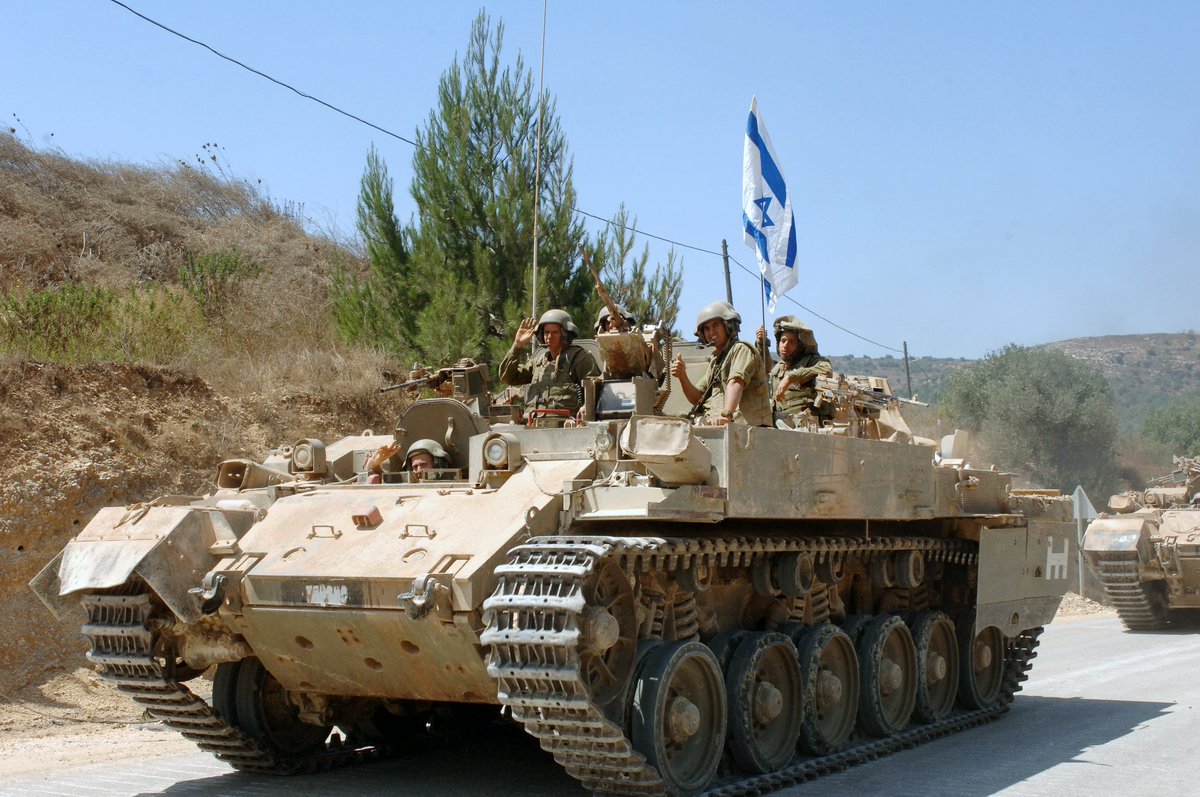

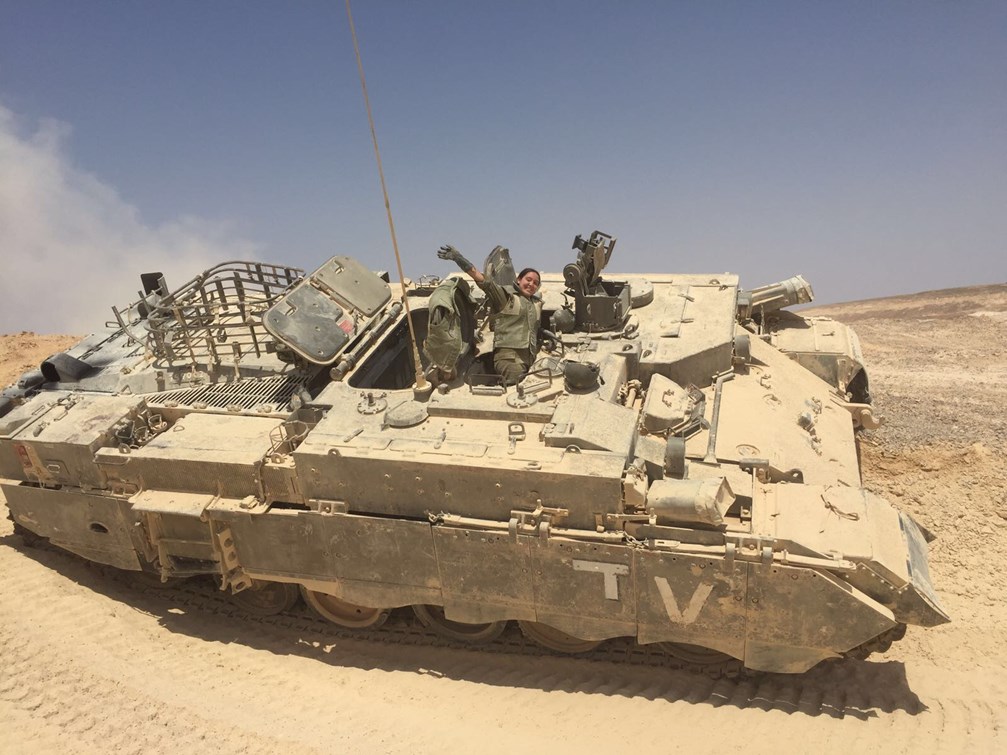

Aber auch beim gegenwärtigen Konflikt in Gaza sehen wir regelmäßig wie die Arming Distance unterschritten wird u kein merklicher schaden an den israelischen Panzern entsteht .

13/

https://twitter.com/war_noir/status/1734984138480861595?t=9CkfJ-i-hevGqHqs9sMObw&s=19

Ein anderer Nachteil tritt auf, wenn man die Munition anders einsetzen will, als sie eigentlich gedacht ist. Z.B Von Drohnen, als IED, anderweitig verschossen o geworfen o.ä
Hierbei kann der zünder Garnicht schärfen, weil die physikalischen Einflüsse wie Geschwindigkeit,

14/

Rotation o.ä fehlen.

Also Metallsäge, Leatherman, ein paar Snacks u wir ändern das.
Also schon einen Grund, aber kann auch spaß machen. Hat was entspannendes, ist vermutlich so ähnlich wie Modellbau.

So viel zu ganz viel gefachsimpel.

15/Ente

Mir fällt gerade noch ne Frage ein: Welche Mun Gibt's eigentlich für die GraMaWa der Bw? War das nicht ne Lizenzversion der M433?
