Avec un peu de retard* on va discuter de pompes à chaleur (PAC) industrielles aujourd'hui!

Applications, performance, coûts, une vision assez générale de la technologie!

Fil sur les PACs industrielles! 🧵

1/17

*toujours moins que les plannings EDF

https://twitter.com/qwevino_0/status/1696439815091139034

Pour le contexte, ce fil servira de base pour un futur post sur un projet de recherche que j'ai réalisé sur l'électrification de l'industrie et surtout les conditions économiques pour y parvenir en 🇨🇭

Celui-ci est déjà publié pour les plus curieux👇

2/17 linkedin.com/posts/kevin-pa…

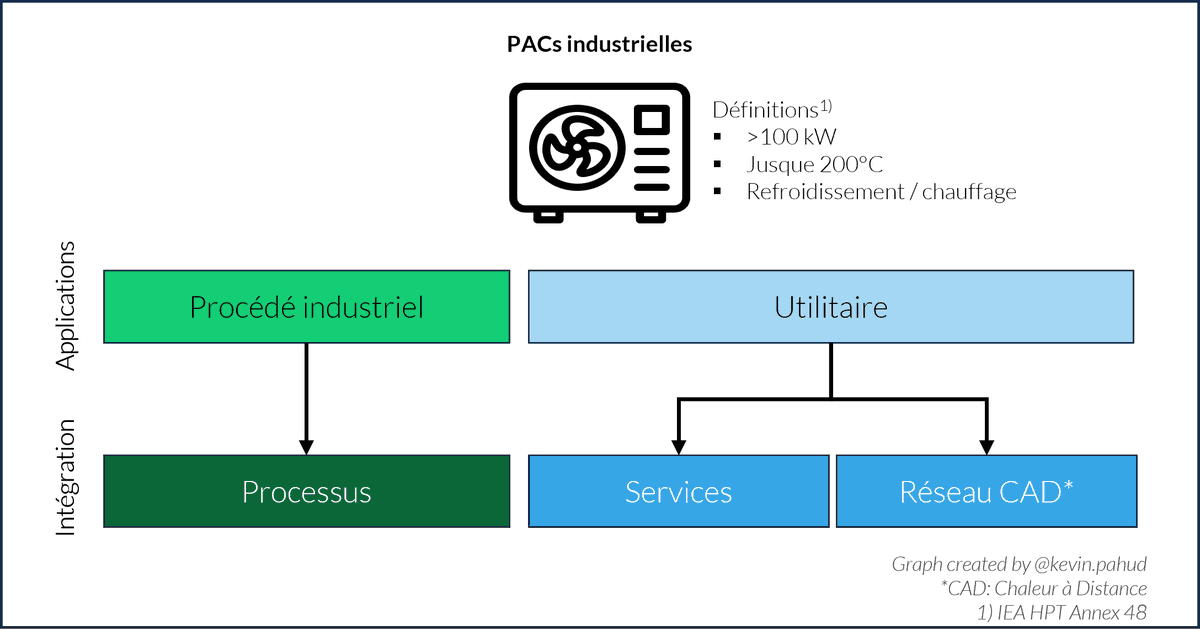

Commençons par la base: quelle est la définition d'une PAC industrielle?
Selon l'IEA, >100 kW de puissance et celle-ci peut atteindre des T°C de 200°C

On les trouve pour 2 cas d'usages majeurs et les industriels seront représentés dans le cas des processus et services

3/17

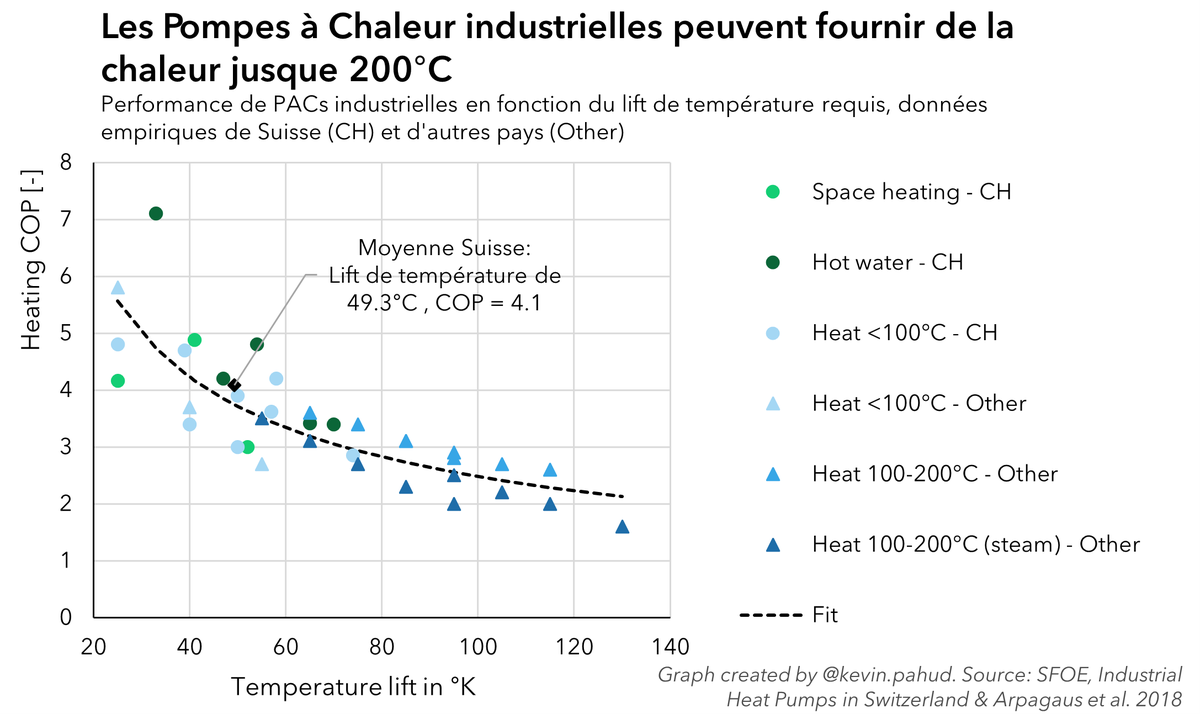

Avant de s'attaquer aux applications en détail, cassons directement une idée reçue: leur COP soit disant trop faible pour l'industrie

Ci-dessous des données de COP *empiriques* de quelques sites industriels en Suisse et dans le monde.

Un graphe à garder au chaud

4/17

Application 1: Procédés.
La PAC est directement intégrée dans le processus industriel et fournit de la chaleur directement.

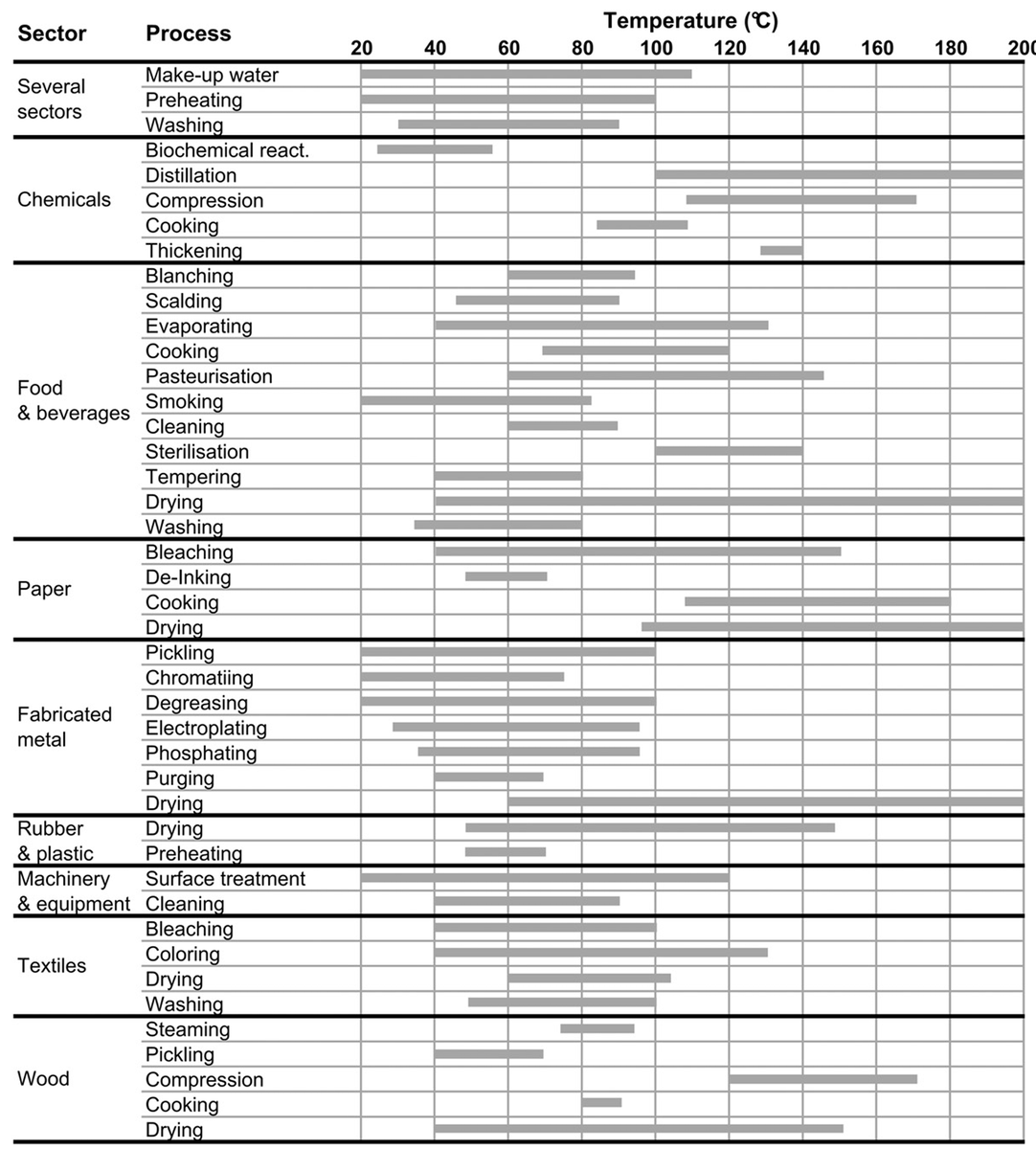

Une technologie donc disponible pour beaucoup de secteurs comme l'image ci-dessous l'indique mais via des intégrations sur mesure.

5/17

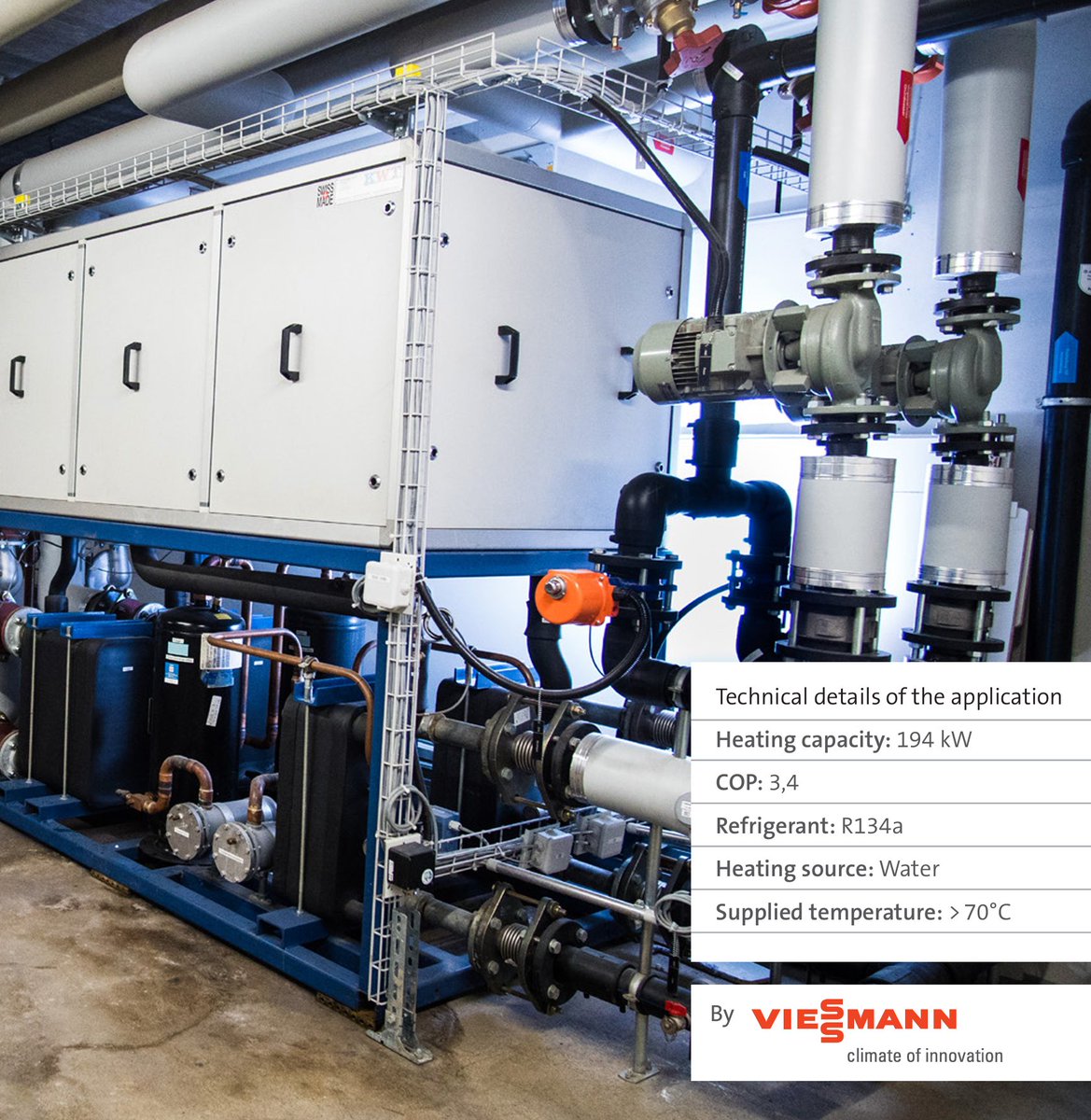

Un cas concret d'intégration: Fermentation et pasteurisation du vinaigre chez Nutrex, plus gros fournisseur de vinaigre en 🇨🇭

La PAC ayant remplacé la chaudière au fioul en 2009, a permis la suppression de l'utilisation de fossiles et des gains annuels de 50'000 CHF/an

6/17

Au niveau d'usages de PACs pour des procédés, ci-dessous un autre exemple en Suisse, que j'avais commenté, pour la fabrication du chocolat:

7/17

https://twitter.com/qwevino_0/status/1681600017981747201?t=l_bZxY2gNC5Oak8eKOm1Cg&s=19

Application 2: Services.
Cette fois, la PAC se concentre sur la fourniture de services et n'est pas directement integrée dans le procédé: eau chaude, chauffage bâtiment, fourniture de vapeur.

Une intégration plus facile car facilement transposable sur tous les secteurs

8/17

Un exemple de PAC qui combine "services industriels" et intégration aux procédés, avec l'exemple ci-dessous, pour la fabrication de fromage:

9/17

https://twitter.com/qwevino_0/status/1679773005830926337?t=-aX77TiiZVbcgcaX-HqbRQ&s=19

Application 3: CAD.

Similaire au rôle de services, la PAC alimentera des réseaux de CAD en s'intégrant à des sources "froides": Lac, eaux usées, datacenters, etc.

On est n'est pas dans un contexte industriel mais la définition de PACs industrielles est appliqué

10/17

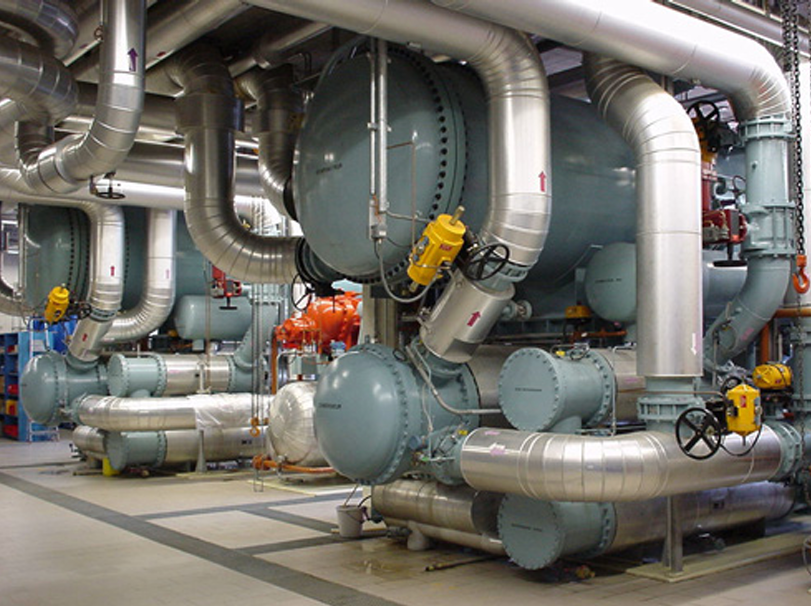

Rien de nouveau par ailleurs dans ces PACs, par ex le système de réseau de chaleur de l'@EPFL, où 2 PACs de 4.5MW s'alimentent avec l'eau du Léman depuis 1986 pour chauffer le campus!

Aujourd'hui, le système est de 24 MW et intègre les rejets de chaleur des datacenters

11/17

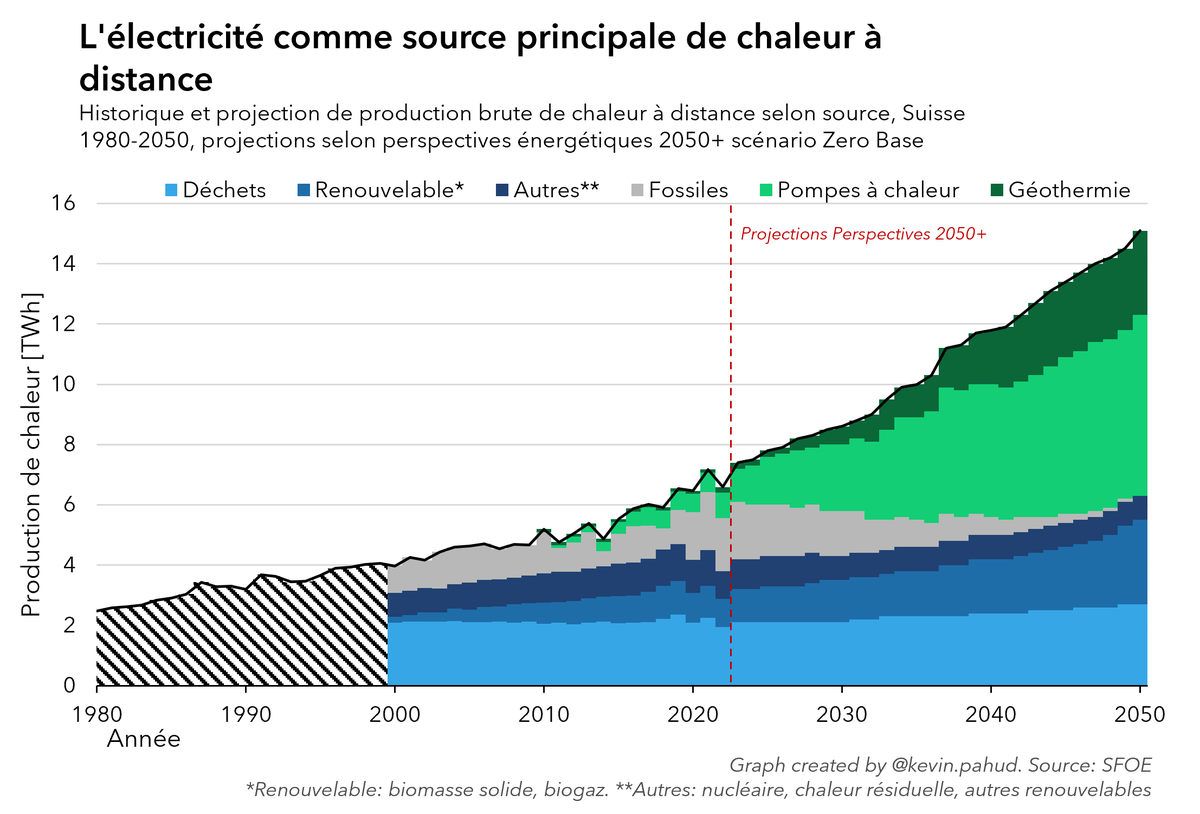

La Suisse vise d'ailleurs à alimenter la majeure partie des réseaux de chaleur à distance via des PACs industrielles pour sa stratégie climat 2050, soit environ 40% de la production brute de chaleur.

12/17

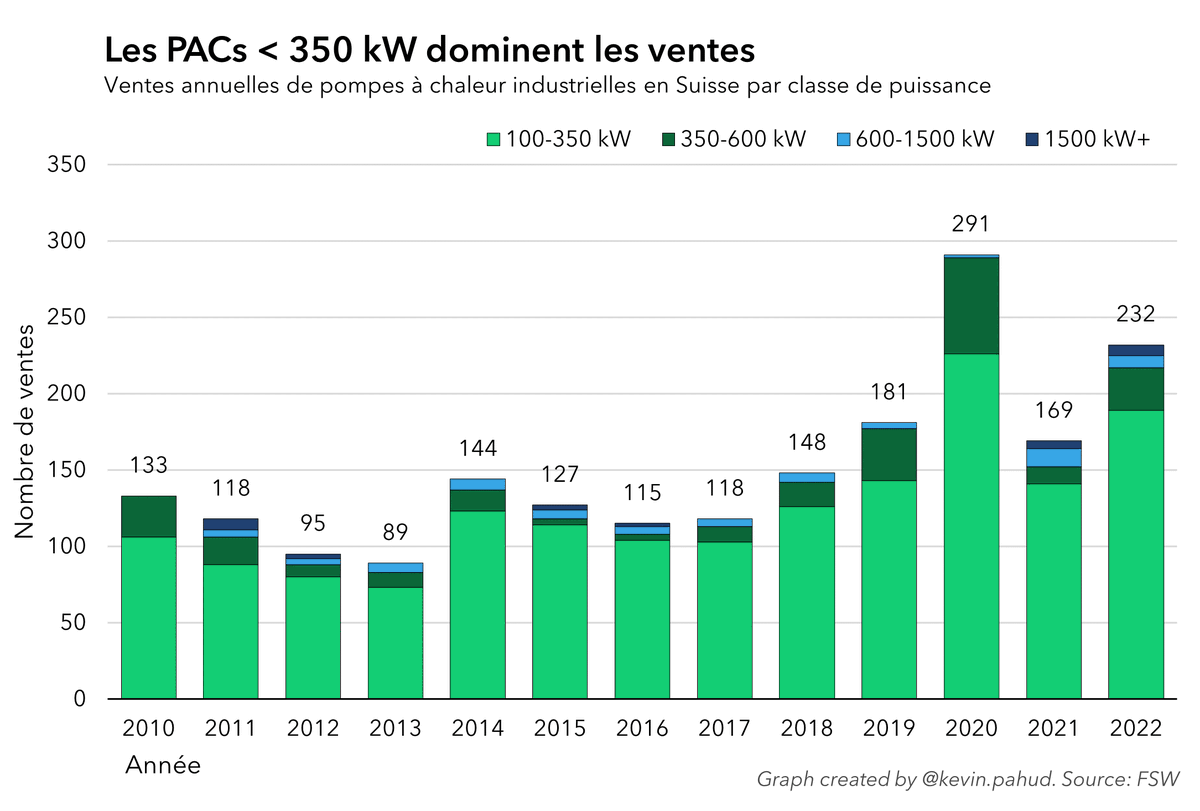

Passons au déploiement de celles-ci, on parle souvent de ventes de PACs <100 kW qui explosent, qu'en est-il pour les industrielles en 🇨🇭?

Une certaine légère augmentation des ventes persiste, mais notamment pour l'usage 2: services utilitaires dans les bâtiments.

13/17

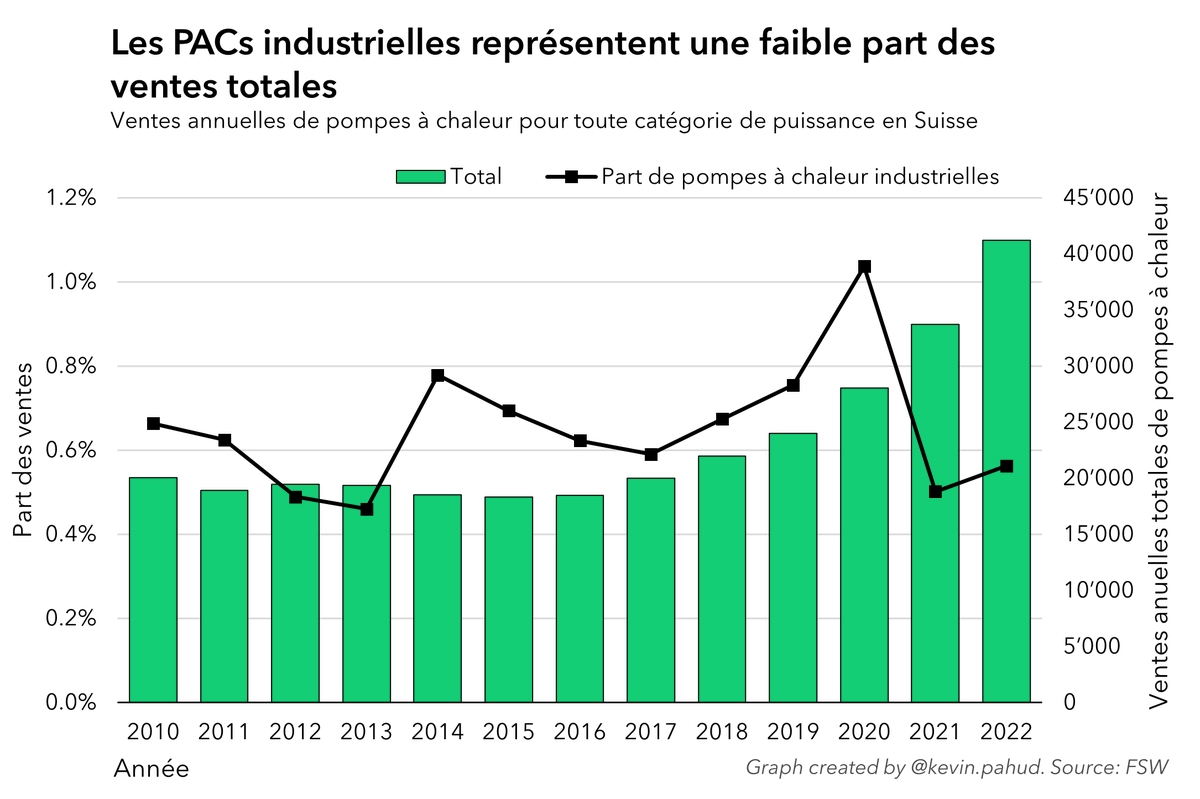

On remarque bien que la tendance des PACs industrielles n'est pas la même, malgré l'augmentation, que pour les PACs de plus petite taille en Suisse..

Pourquoi pas la même tendance?

Une partie de la réponse au post suivant!

14/17

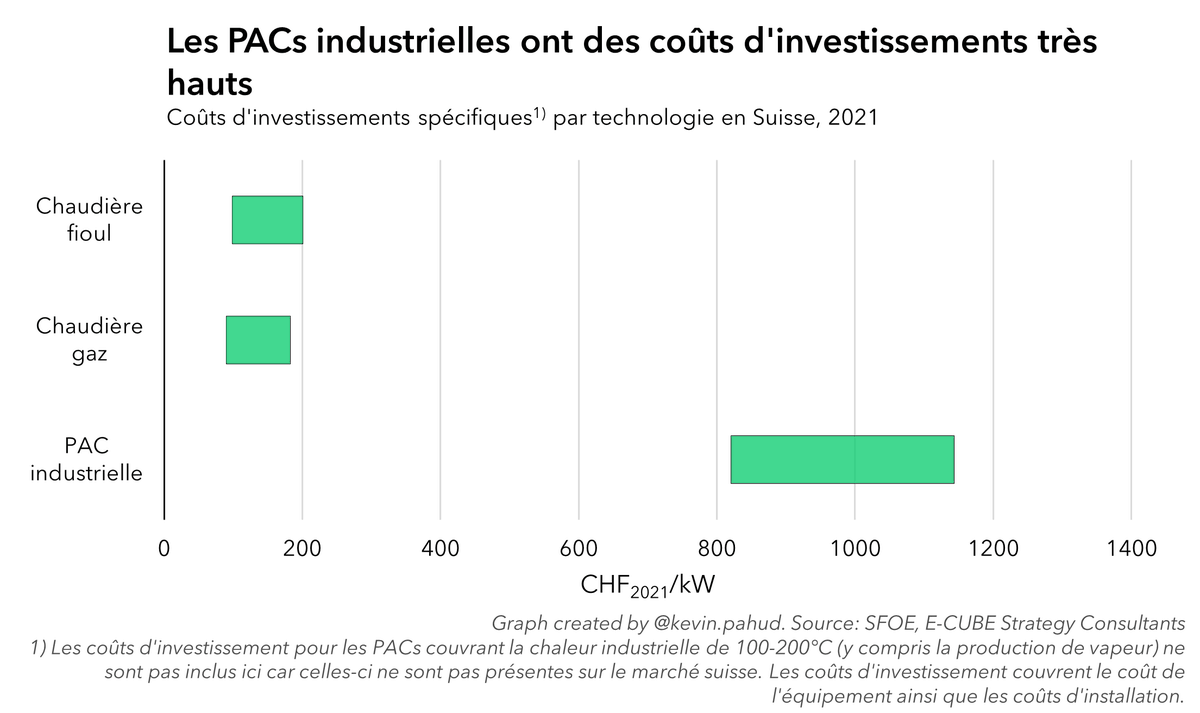

Un des facteurs caractéristiques des PACs industrielles vis à vis de leur alternatives est leur coût d'investissement extrêmement élevé!

Des projets sur mesure, équipement cher: cela engendre des temps de retour considérés trop longs pour les industriels, mais..

15/17

Cela ne rend pas les PACs industrielles non-compétitives pour autant!

Pour compenser ce coût très élevé et la rendre intéressante, l'électricité doit être compétitive et/ou le coût du CO2 élevé et/ou la PAC performante!

16/17

Fin du 🧵 sur les PACs industrielles, merci d'avoir lu!

Les conditions de compétitivité pour l'électrification chiffrées seront présentées au prochain 🧵.

(Ou sinon voir point n°2 de ce fil pour les plus impatients)

Hésitez pas à partager si ça vous a plu!

17/17

Sources:

Graphes/données: directement cités sur les images.
Données PAC: EHPA & OFEN
Images: EHPA
