CONSTRUCCIÓN DE LA CENTRAL NUCLEAR DE ASCÓ

¿Cómo se construye una central nuclear, desde los cimientos hasta la finalización, pasando por la instalación de los equipos más importantes y la sala de control?
No te pierdas este HILO con fotos espectaculares.

Comenzamos con una secuencia de imágenes a modo de introducción, desde la cimentación (unos 30 metros por debajo del nivel de las calles) hasta la finalización del hormigonado. Comparando niveles se puede intuir la cantidad de tierra movida durante la obra.

La losa de cimentación del Edificio de Contención de Ascó I y II (imágenes de su construcción) tiene un espesor de 2,75 metros y está situada a 18 m de profundidad sobre el nivel del suelo. La pared cilíndrica tiene un diámetro de 40 m, una altura de 42 m y su cúpula otros 13 m.

Instalación del LINER, el revestimiento interior estanco de acero inoxidable del edificio de contención. Los tubos que se observan son las llamadas PENETRACIONES, por las que posteriormente pasarán líneas de fluidos, cableado de alimentación eléctrica y de instrumentación.

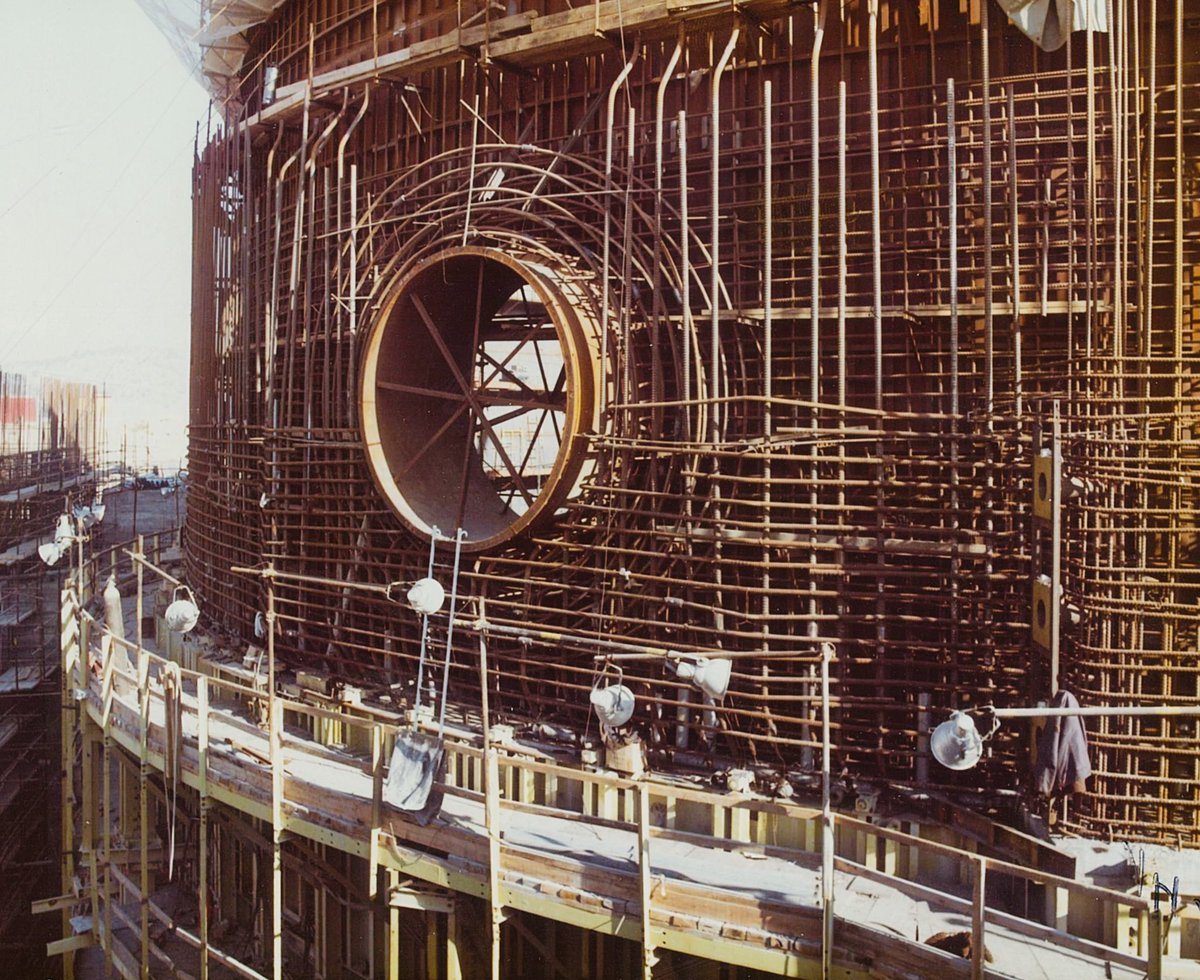

Construcción de la armadura de acero del Edificio de Contención de la Central Nuclear de Ascó I, de 115 cm de espesor, antes de verter el hormigón. Por su tamaño, el orificio probablemente corresponde a la esclusa de personal (existe otra de emergencia y una de equipos).

Vista panorámica del estado de la construcción. Vemos como van creciendo los edificios. A la izquierda el Edificio Auixiliar (sistemas auxiliares del reactor), en el centro Contención, a la derecha el Edificio de Turbinas y delante los generadores diésel y Control.

El enconfrado interior del Edificio de Contención era (y sigue siendo) el LINER, un revestimiento interior estanco de acero inoxidable. En esta otra imagen se ve cómo lo instalaban por secciones, que posteriormente se soldaban.

Construcción de la cúpula de una de las dos unidades de la Central Nuclear de Ascó. Además del gran entramado de la armadura de acero, se observan los gruesos tubos por los que pasan unos tendones que mantienen tensa la estructura. Su engrase y tensión se revisan periódicamente.

Cúpula del edificio de contención de Ascó I preparada para ser hormigonada.

Interior del edificio de contención de Ascó I. Se pueden observar los tres enormes generadores de vapor, junto con el presionador (más pequeño) y en el centro la cavidad de recarga, donde posteriormente se instará la vasija del reactor.

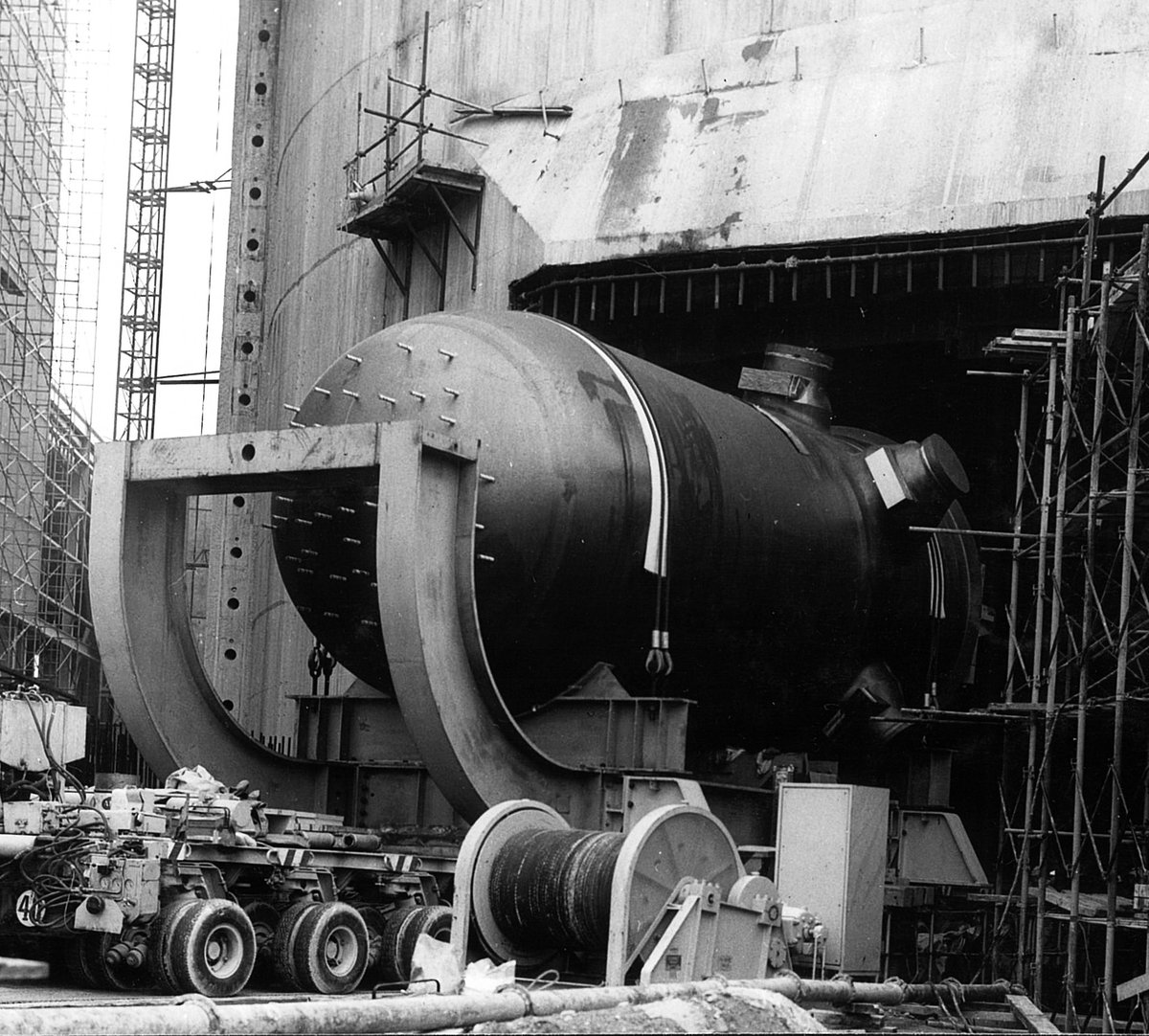

Maniobra de introducción de la vasija del reactor en el Edificio de Contención de la Central Nuclear de Ascó I, durante su construcción en 1977. Este que escribe tenía solo 5 años.

Inserción en su cavidad de la vasija del reactor en de una de las unidades de la Central Nuclear de Ascó. Se pueden observar 4 de las 6 toberas de entrada y salida de agua, 2 por cada uno de los 3 circuitos de refrgeración. Está recubierta de calorifugado, un aislamiento térmico.

Esclusa de equipos del edificio de contención de una de las unidades de la Central Nuclear de Ascó durante su construcción. Se le suele llamar «la lenteja» porque su compuerta se asemeja a esa legumbre (circular y más gruesa en el centro), pero de unos 6 metros de diámetro.

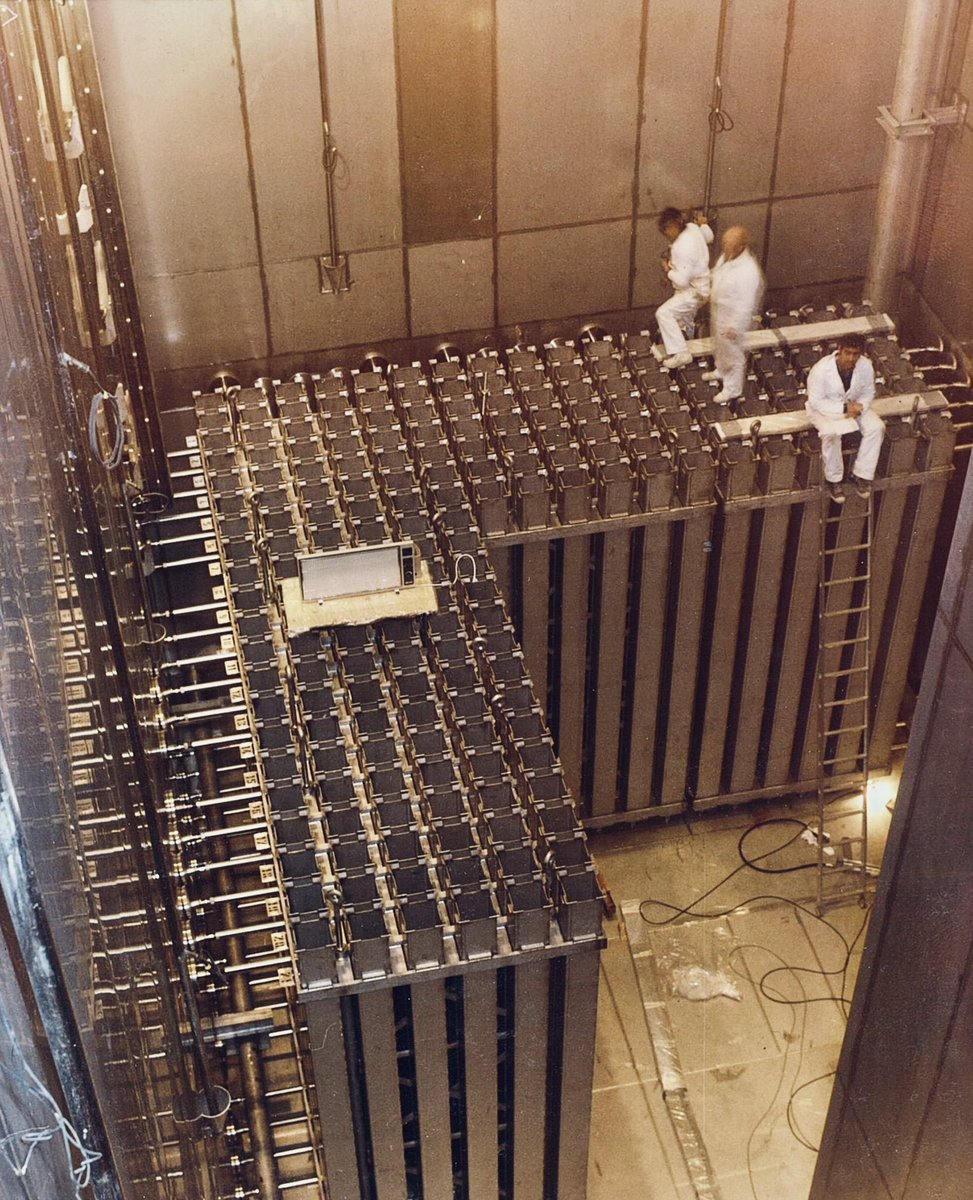

Instalación de bastidores de almacenamiento de combustible usado en una de las dos piscinas de la Central Nuclear de Ascó, de acero inoxidable, a principios de los años 80. Parece que era invierno...

Edificio de turbinas casi terminado con la excitatriz (caseta rectangular) y el algernador (cilindo), a continuación las dos turbinas de baja presión, la de alta presión está a continuación (no se observa) y todo el conjunto flanqueado por los cuatro enormes recalentadores.

Estructura de toma de agua de la Central Nuclear de Ascó durante su construcción, diseñada para captar unos 75 m3/segundo del río Ebro con los dos reactores en servicio. Un caudal que se retorna al río, salvo un 4% que se evapora cuando funcionan las torres de refrigeración.

Interruptor trifásico de 6,9 kV del tamaño de una nevera, que cierra gracias a unos muelles que previamente se han cargado con un motor. El cierre es rápido, porque un acercamiento lento de las bornas produciría un peligroso arco voltaico.

Preciosa secuencia de imágenes de la construcción de la Sala de Control de la Central Nuclear de Ascó I, desde finales de los años 70 a principios de los 80: sala vacía, montaje de paneles y consolas, cableado y sala terminada. Desde entonces, nunca ha dejado de estar ocupada.

Mi despacho está en Ascó 2 (mi puesto es Ayudante del Jefe de Turno), detrás del gran ventanal. Las fotos que muestro (la segunda la hice de cuando volví de mi charla en Naukas 19, con el bonito detalle de mis compañeros) son del lado opuesto de las fotos anteriores.

Cavidad de recarga, recubierta de acero inoxidable para ser totalmente estanca durante la recarga de combustible. Al fondo se observa la brida de la vasija del reactor, con los tres pilares que sirven de guía para instalar la cabeza de la vasija.

Instalación por primera vez de la cabeza de la vasija del reactor en la Central Nuclear de Ascó I. Los trabajadores no llevan vestimenta de protección radiológica debido a que el combustible todavía no ha sido irradiado y no se encuentran con materiales contaminados ni activados.

Cavidad de recarga llena de agua como blindaje radiológico para extraer o insertar los elementos combustibles de uno de los dos reactores de la Central Nuclear de Ascó, dentro del Edificio de Contención.

Construcción de la torrede refrigeración de tiro natural de Ascó, a durante los años 90. Ascó ya disponía de torres de tiro forzado por ventiladores, duplicando ahora su capacidad de refrigerar el agua limpia que se devuelve al río Ebro.

Estado final de de la Central Nuclear de Ascó, con Ascó I a la izquierda y Ascó II a la derecha.

Finalizamos con un vídeo de la construcción de la Central Nuclear de Ascó, publicado por ANAV (Asociación Nuclear Ascó-Vandellós II), en su canal de YouTube.


Gracias por leerlo. Como siempre, estoy a vuestra disposición para responder a vuestras dudas.
