Thread by @ingeododo

Para esta tarde de #Halloween2020 🎃 os propongo un hilo sobre tema terroríficos : las patologías geotécnicas como grietas y fisuras y otros fallos

Todo está basado en hechos reales, se han cambiado el nombre de los personajes

¿Te animas? Vas a pasar miedo, mucho miedo
⤵️⤵️

Empezamos por mis favoritas: las naves industriales. Una construcción a la que no se le ha dado mucho cariño, se ha hecho atrocidades y he eso se paga caro.

Bonitas soleras agrietadas por asientos de los rellenos

Los propietarios de estas naves maldicen y juran en arameo
⤵️⤵️

El asiento de este tipo hace que no se puedan abrir las puertas, menuda jodienda, e incluso que lo "toritos" no puedan circular por las naves, jodienda mayor. Aquí algunas soluciones: rebajamos la solera para que abra la puerta y ponemos una chapita para el paso de máquinas
⤵️⤵️

También asientas pilares, se desplazan los muros de cerramiento o los apoyos de máquinas sensibles se ven comprometidos.

⤵️⤵️

Aquí el propietario, medio llorando, me contaba como se hundía aquello por momentos, los inventos para sacar el agua de allí. En el muro se puede ver cómo habrá descendido medio metro la solera del patio.

Un buen circuito de motocross nos ha quedado
⤵️⤵️

Esto daba respeto. Ver ese desplazamiento de la placa superior no molaba nada.

⤵️⤵️

Y qué os voy a contar de las viviendas. Mil y una patologías. Ya decía yo ayer que de los fallos de las cimentaciones vivimos más de uno, no solo en Pisa

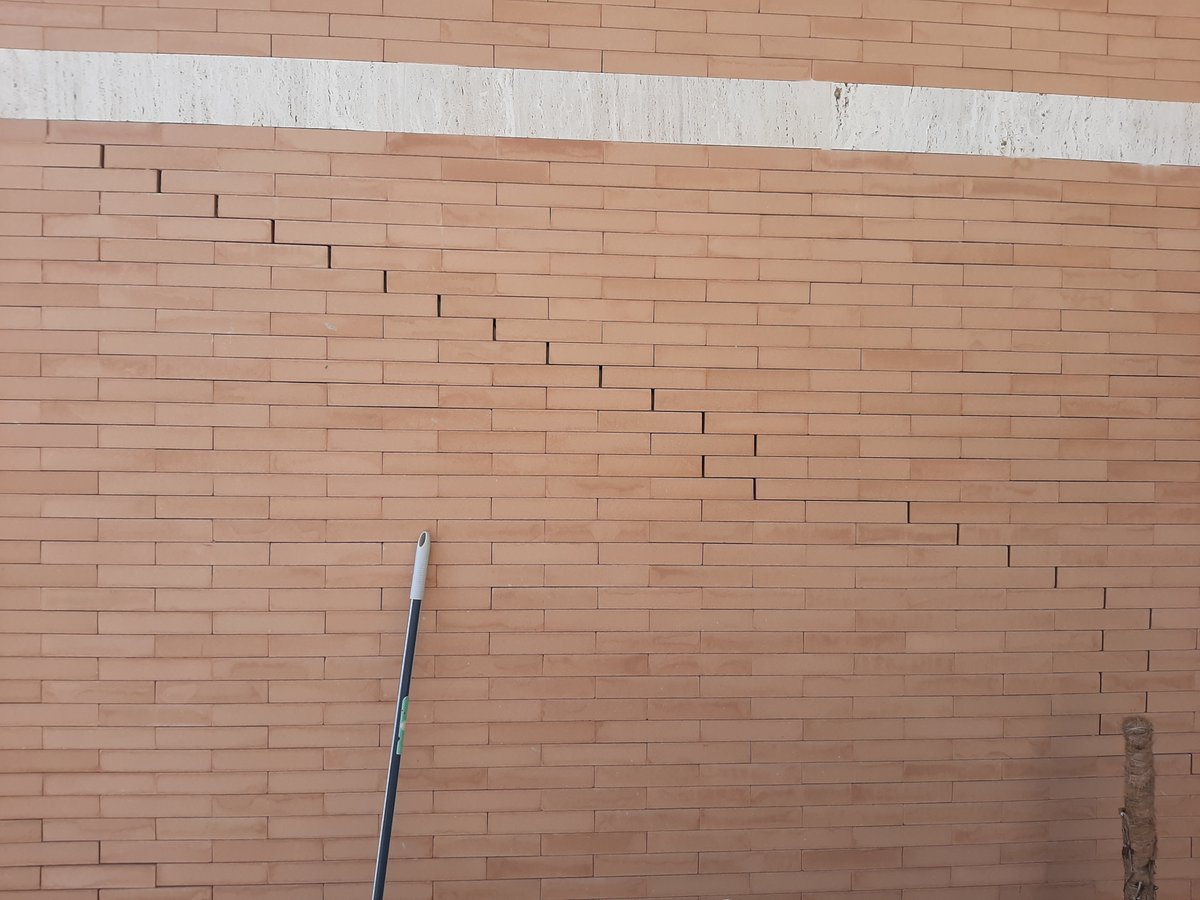

Son típicas las fisuras y grietas a 45º, la tracción nos indica el asiento
⤵️⤵️

A lo mejor os parece poca cosa, pero si os cuento que por las noches, en tu cama cuando estas a punto de dormir se escuchan crujidos, como cristales que rompen o gruñidos de lobo, ya la cosa es menos graciosa, eh?¿??

Los cristales se rompen, yes
⤵️⤵️

Los temas mas complicados me parecen las arcillas expansivas, o suelos expansivos en general. Tienen muy mala leche, ni con balas de plata acabas con ellas.

Son comunes las grietas a 45º en dos direcciones, retracción e hinchamiento: casa sube, casa baja
⤵️⤵️

Que sí, que es cierto, que hay suelos que son capaces de levantar una casa y hasta romper los pilares, coñe, que yo lo he visto con estos ojitos...terrorífico....🎃🎃....

⤵️⤵️

A otra cosa que no se le suele mimar mucho son los cerramientos de jardines, particiones, muros linderos o similares. Y a veces los rellenos son tan malos que acabas con fisuras por donde le puedes pasar una cerveza al vecino.

🍻🍻

⤵️⤵️

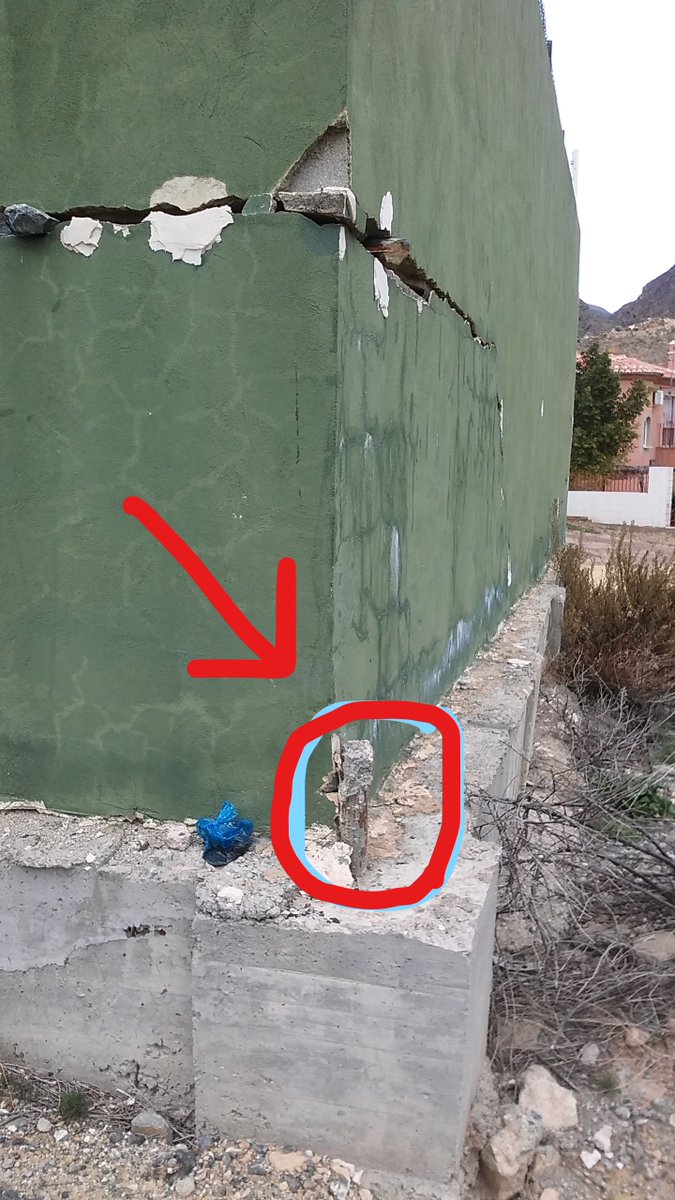

El terreno también empuja y hay muros que no son capaces de resistirlo, incluso se llevan un pedacito de viga con ellos. Espeluznante......pfsss

⤵️⤵️

Aquí no me preguntéis que paso que no lo sé. Al final no llevé el tema pero la grieta en el muro de sótano era enorme y podía meter la mano

⤵️⤵️⤵️

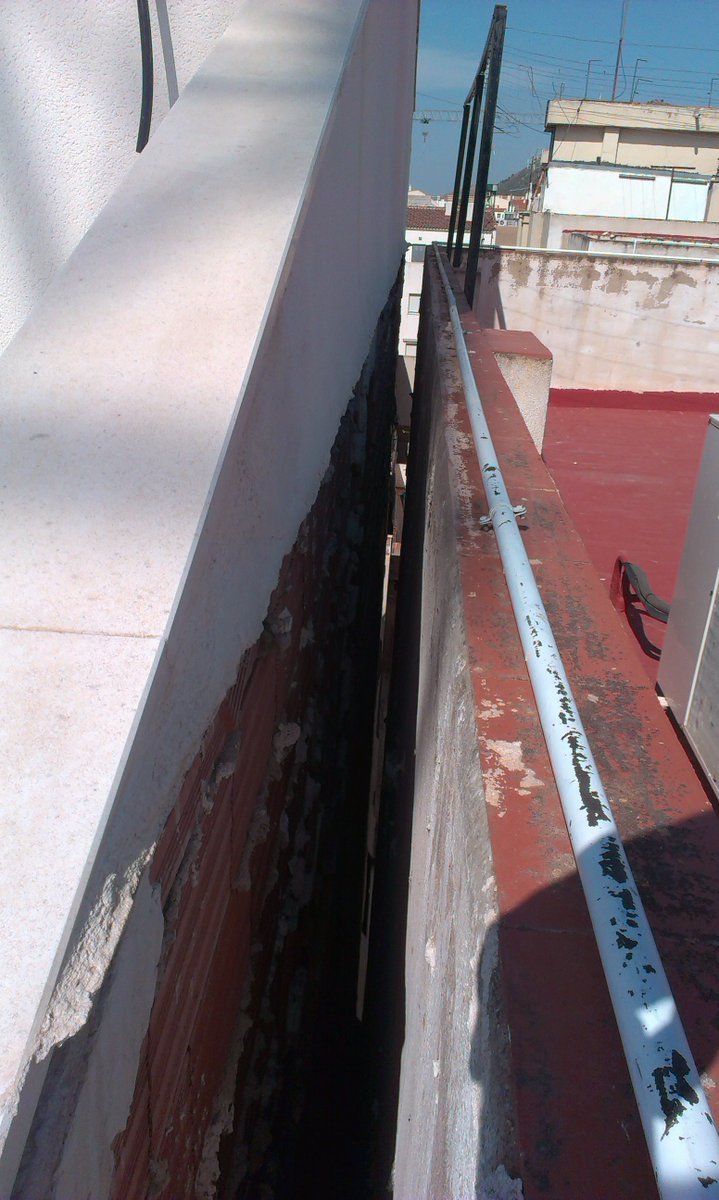

Lo de los vuelcos de los edificios es de lo mas espectacular que he visto, impresiona desde abajo y desde arriba, mirar en la terraza y comprobar como el edificio se separa 60cm del vecino

⤵️⤵️

Aquí el balcón aplasta la farola debido al vuelco, y el edificio vecino presenta asiento diferencial por el vuelco de éste. En la terraza se puede ver el desplazamiento.

Resultado: demolición.....aunque trabajamos a tope para salvarlo
⤵️⤵️

Una patología común en sótanos con humedad es el destrozo en la base pilares por oxidación del acero corrugado. Pero que te llevas el redondo con la mano, es como madera mala, una cosa muy rara rara.

⤵️⤵️⤵️

Y ahora vamos a pasar a cagadas durante la construcción: una de valientes. Los muros pantalla son muy caros, vamos a hacerlo por bataches:

🍻🍻⤵️⤵️

Ojo, que los muros pantalla no son infalibles y también tienen sus cosas: las ventanas con vistas al mar son cosa fácil

⤵️⤵️

¿Habéis oído hablar alguna vez del "tecleo" en los paneles de las pantallas? 🎹🎹
⤵️⤵️⤵️

Y por si pensamos que no hay agua en el terreno:

a chorros puede entrar⤵️⤵️

No os voy a negar que a veces he sudado visitando alguna obra:

🥵🥵

⤵️⤵️

Y sigo sudando:

Por si no os habéis dado cuenta os lo explico:

1: a la celosía le falta su otra mitad, solo está el nivel superior, le faltaría la inferior

2: pandeo pero además le ponemos pero, es común maderas, corrugados....

🥵🥵🥵

⤵️⤵️

Si tenéis que hacer una excavación con estructura de contención en zona de arenas y con nivel freático, por favor, no se os ocurra ejecutar una pantalla de micropilotes , que no funciona.

⤵️⤵️

Tampoco dejéis la armadura tubular a la vista sin protección en un recalce, que al final se va a la mierder. Para algo contamos con el tema de reducción de espesor y eso.
⤵️⤵️

Imagina que tu casa tiene esa zapata ¿miedito? Es cierto, le falta media zapata, tiene medio lado ok, pero el otro , el hormigonado deja mucho que desear 🎃😂😂🥵

⤵️⤵️

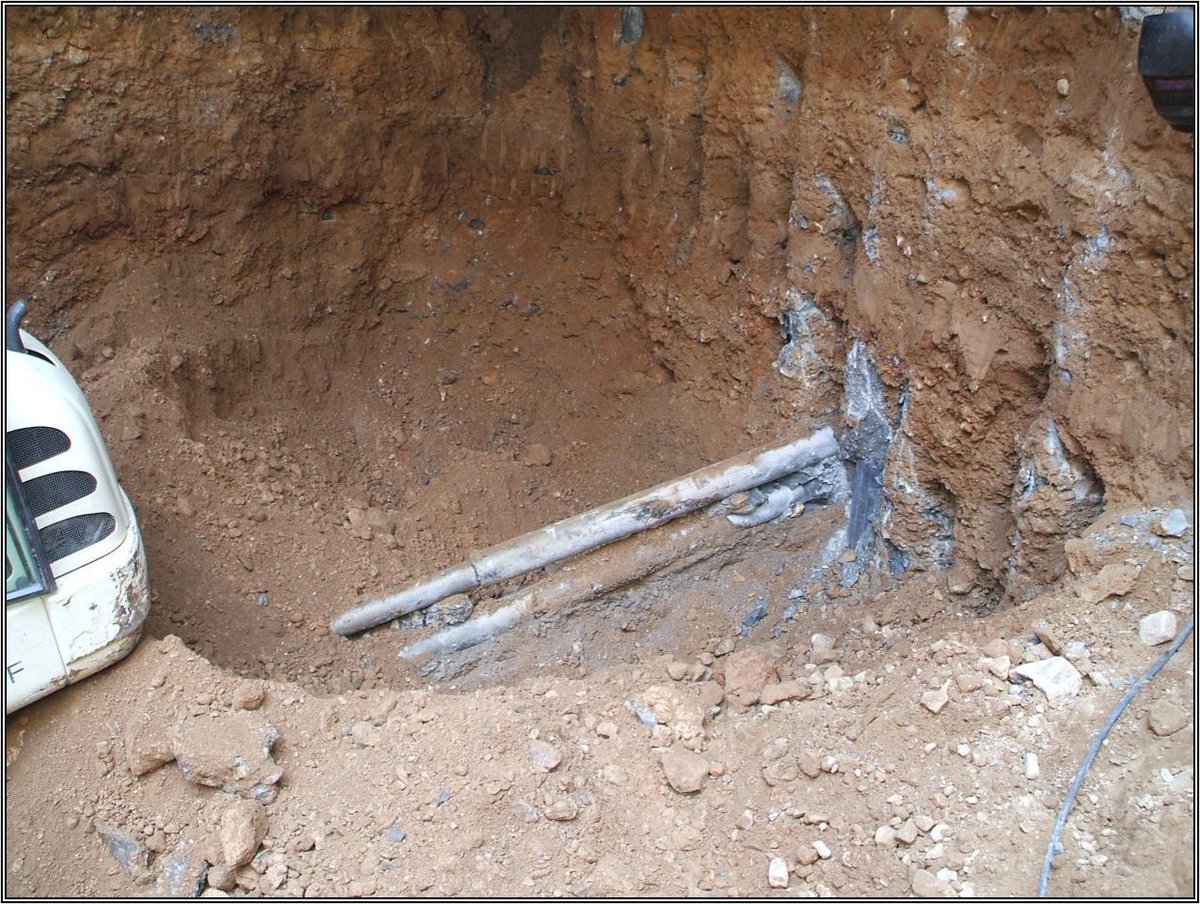

Alguna vez he dicho que las gravas y bolos son terrenos muy complicado de perforar. En esta obra encontramos dos camisas de perforar anclajes de otra obra vecina. Dos camisas que se quedaron perdidas en el terreno. Eso es una pesadilla para un perforador, y un gasto enorme ⤵️⤵️

Cuñaooooo!! Menuda pantalla de pilotes más maja. Terreno también de gravas y bolos, y el resultado un desastre desastroso.
⤵️⤵️

y con esto acabo 🔚. Imagina que te compras ese chaletazo y un maldito deslizamiento te lo lleva casi a la ruina ¿podrías dormir? ehhh??? pues cuidadín esta noche, que hay muchas patologías geotécnicas al acecho, ellas no duermen, jjuajauajauajaujajauaa

🎃👻🧟🧛🧛🧙‍♀️

Podéis continuar el hilo con vuestros casos, sería genial. Os leo.
