Coupure fibre a la maison,
La chance d'être ingénieur sys et réseaux, c'est que j'ai les outils.

Pas de signal reçu

Coupure a 680 mètres avec mon réflectomètre de poche, celui permettant de shooter en 1625nm étant au bureau.

Ça pue le D3 qui m'a débranché au PM cette histoire Image
(On passera d'ailleurs sur les soudures dégeu du lien)

Bon, mon problème c'est que je ne sais toujours pas sur quel PM je suis raccordé.

L'avantage, c'est que je dois pouvoir trouver où ils sont et que j'ai les clés pour les ouvrir.
Est ce qu'on se ferait pas une excursion?
Moi qui suis de support toute la semaine, je vais pouvoir me venger et ouvrir un signalement.
Actuellement en train de manger en ouvrant le signalement sur leur site fait pour le grand public. Si seulement il y avait une case "J'ai les compétences pour le diagnostic: voila le problème exact" mais bon . . . . . ..
Alors petit point vocabulaire:

D3 = techniciens de raccordement finaux du PM a l'abonné

PM = Point de mutualisation: Si comme moi vous êtes en pavillon c'est l'armoire de rue, si en immeuble c'est le PMI souvent caché dans la cave.
Alors pourquoi je parle de 1625 ?

Il s'agit la de la longueur d'onde dédiées aux réflectomètres sur les arbres GPON (techno du FTTH), parce que les longueurs classiques (1310/1550) sont utilisées. On ne peut donc pas s'en servir quand il y a du signal. sauf que la bah yen a pas.
Hum, en parlant de PM, je pense savoir où je dois aller. Ce qui ne me rassure pas c'est que la dernière fois que j'y suis allé, les portes étaient maintenues avec du scotch. J'espère très fortement que ce n'est pas celui la.
Bref le ticket est ouvert, j'ai jusqu’à vendredi matin avant leur intervention
On va profiter qu'il fasse nuit pour le tenter au stylo optique intégré a mon mini-reflecto, plus de chance que je vois le laser rouge ressortir quelque part.

En tout cas, merci la sonde ripe: la coupure a eu lieu a 12h41:28s CEST, si besoin de revalider ce que dit la box.
Sur la box, j'ai 12h39:52 CEST, et pas de flaps, ça sent de plus en plus la coupure brute.
Alors, je viens de regarder le qgis de la boite, et je pense avoir trouvé la couche des armoires.

Pour info: QGIS c'est un incroyable logiciel libre d'information géographique.
C'est très très complet, mais c'est un outil pro, par définition bien difficile a prendre en main.
Au vu de la zone géographique, c'est très très probable que j'arrive dans la pauvre armoire que j'ai décris plus haut...
Il y en a une plus proche, mais elle est dans la commune d'a côté, or, ils ont pas mal tendance a découper par communes les zones arrières des PM.
Il y a "quelques" armoires Image
Après je suis peut-être sur la mauvaise couche, c'est ce qu'on va voir...
Bref, vu la distance, on va brancher le stylo optique, on verra bien si on trouve quelque chose. Image
C'est branché, mis sur un câble pour recharger, auto off désactivé, je prends mon sac du boulot et manteau et let's go Image
Au PTO j'ai au moins le laser c'est quand meme pas rassurant de la qualité de la soudure. Sans échelle, je vais pas sortir les cassettes sinon je risque de faire pire que mieux... et la reflecto s'arrête pas a 20 mètres, donc c'est pas la que ça coupe a priori... Image
Bon, c'est parti pour essayer de suivre le tracé, et voir où les câbles vont...
Première difficulté, un poteau, 4 câbles de distribution...
où qu'il part mon mien?

Après, niveau distance, il marcherai bien la première soudure dégeu du tracé
Je confime, elle est la Image
Bon je continue et je tombe sur un beau PBO bien dégeu, mais ma fibre est pas dedans... après, tout n'a pas l'air d'y passer, on va continuer mais on a peut-être perdu la trace Image
A noter qu'elle est tellement ras la gueule qu'elle ne se feme plus, et les cassettes on l'air pas en forme dedans...
De l'autre côté j'ai pas ma loupiotte non plus. Bon, bah je vais faire au plus probable (vers ce que je pense être l'armoire)
Après, il se peut qu'ils m'aient fait une soudure parfaite, et du coup complètement invisible sans y mettre une contrainte, mais bon, j'avais qu'a avoir un escabeau, je vais pas casser les fibres des voisins pour mon fun...
Oh non, ça part en enterré au pieds d'un poteau... bon, on va voir plus loin
Le reste est en souterrain, la rue principale a rien en aérien, ceci explique cela... merci aux gens qui font des chantiers et qui balisent le trottoir 😅

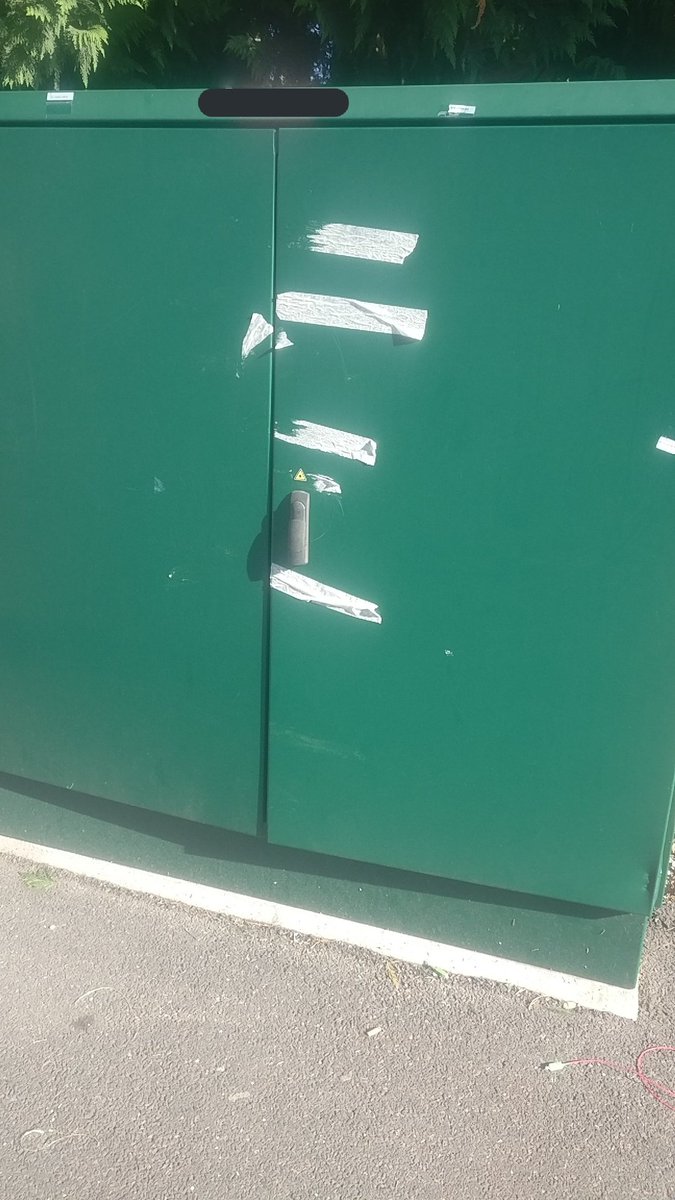

Hehe, j'ai trouvé un potentiel PM.
Il est situé au carrefour des 3 armoires: une a chaque coin...
Mais la mienne, elle a un symbole fibre optique dessus, et une clé triangle. Ça tombe bien, j'en ai une moi aussi.
Bon, par contre, c'est sur une rue ou ça circule donc spatrediscret
Bon courage pour l'OSINT Image

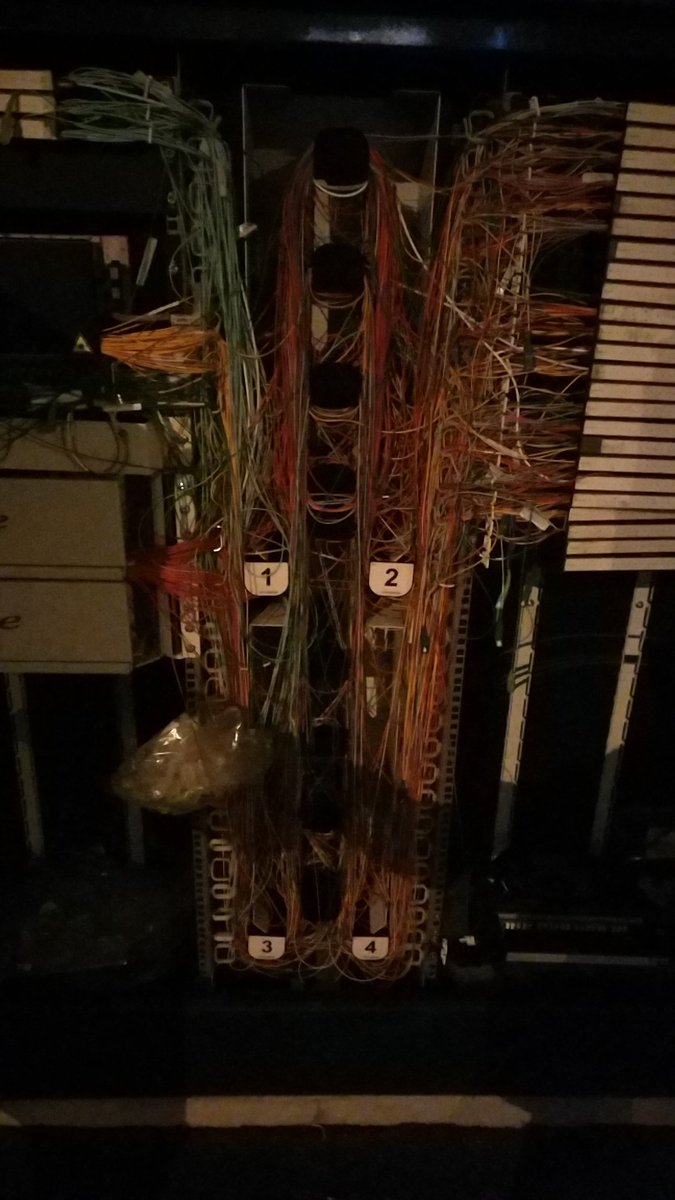

Hummmmm Image
Pas de laser a l'horizon, je cherche dans tous les modules en faisant bien gaffe...
Oh la cassette dégeu... oh punaise les mecs... Image
Oh mais ATTENDEZ
IL Y a UN TRUC QUI CLIGNOTE LA
QUI EST PAS DANS UNE CASSETTE LA
Oh les giga pinpins

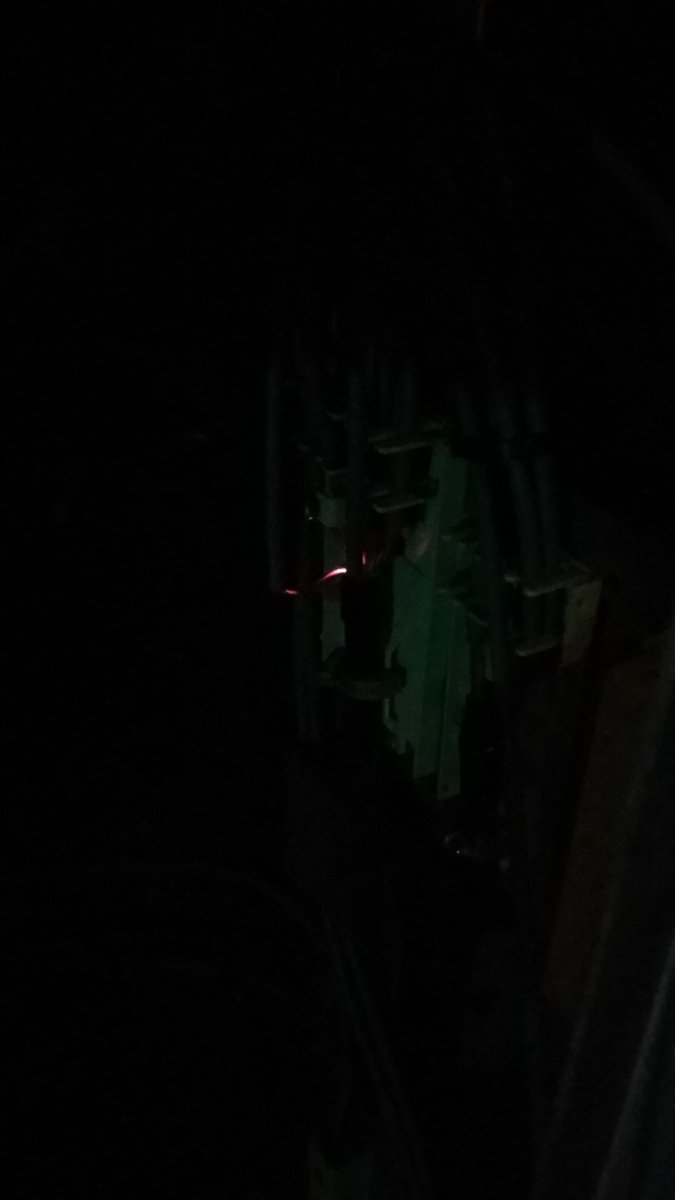

AH TU VU LE LASEERR?
WOOAAAOO Image
Alors, pour info, quand il y a de la lumière c'est mauvais signe.

Et quand en plus il y a une fibre qui fait 2 angles droits comme ça et qui est pas correctement mise dans l'eclateur, c'est pas du tout bon signe non plus... Image
L'éclateur normalement c'est protégé, c'est un petit boîtier qui reçois un gros cable, et qui ensuite les sépare pour les placer dans les modules qu'on a vu précédemment Image
Bref, je suis donc sur la fibre verte de ce tube bleu contenant 2x 12 fibres (les 24 du module), vous suivez?
Bon, je l'ai remis un peu mieux, mais c'est peut-être cassé dans le tube, j'espère vraiment pas...
Apparemment non (ouf) mais je l'ai quand meme trouvée.

J'aurais du prendre la soudeuse du bureau 😅

Cette cassette de l'enfer ABSOLU!

Bref GROSSE fibercut des familles dans la cassette, l'une des pires de l'armoire Image
Cassé juste apres la soudure. Le smouuve (le truc qui protège la soudure) hors de l'emplacement prévu, la cassette est dégeu... bref, a deux doigts de prendre une soudeuse et de venir la refaire intégralement. Image
C'est tellement le bordel, j'arrive po a retrouver mon bon pigtail mais bon, on a trouvé la cause principale. La nuit aide pas a distinguer les couleurs.
Normalement je suis module B position 8: c'est une jarretière rouge (= free ici) et c'est une couleur qui ressemble.

Bref: to be continued vendredi matin.
En plus il se met a un peu pleuvoir. Bref, on rentre en sachant pourquoi sapamarch.
Pour info, plus haut j'ai mis PTO au lieu de PBO, je suis fatigué, je suis au milieu d'une semaine chargé, sorry 😓

Pour les novices:

PBO : Point de Branchement Optique: le boitier sur le poteau devant chez vous

PTO : Prise Terminale Optique : la petite boite chez vous
Ah et autre correction, parce que définitivement, je ne sais pas ne pas dire de la merde a 22h quand je suis fatigué:

Quand je parle de tube:
C'est la gaine bleue, et le tube vert. Dans ce tube au travers duquel on voit mon stylo optique, il y a 12 fibre
La couleur du tube est important car il donne un indice sur la localisation du module où il abouti. Les tubes, comme les fibres dedans ont un ordre qui suit un code couleur.
Petite entracte avant l'acte 2, merci à toutes les nouvelles personnes qui me suivent. Micro disclamer cependant: attention, je ne tweet que rarement, encore plus sur du réseau avec ce compte donc attendez vous à avoir aussi d'autres contenus.
Bon, sinon la suite est censée arriver entre 9h et 11h. On verra bien quand ILS seront là...
J'ai l'impression de revivre en attendant gaudot avec moi meme dans ma tête...
Bref, en les attendant, historiquement je sais que ma puissance optique reçue au SFP de ma box était d'environ -18,8 dBm.

C'est une valeur importante car si leur réparation est moche, la puissance reçue sera inférieure.
Aussi, on mesure en dBm et pas en dB parce que les dB c'est une unité de mesure relative d'écart entre deux puissance.
Le dBm fixe cette puissance à 0 dBm pour 1 mW.
Oh tiens, tant qu'on y est, le PM ferme très bien, alors je ne sais pas si il a été réparé entre temps, mais les traces du scotch du dernier pleupleu qui a pas trouvé comment le refermer, ou qui l'avait cassé y sont encore...
Mon humm plus tôt quand on l'a ouvert, c'est en voyant la tronche des jarretières présentes, avec plein qui suivent pas la règle du W. Pour ceux qui connaissent pas la règle du W, il y a un support justement au PM qui montre comment faire.
Les jarretières/patch, c'est ici les fibres à gaine de couleur qui passent de la zone gauche (opérateurs) à la zone droite (réseau mutualisé/clients)

En plus il y en a plein qui ont été déconnectées, mais pas retirées, d'où le méli mélo de fibres.
Pour info d'ailleurs, un opérateur est amendable pour l'état des PM, avec des sanctions par jarretière, si elle ne suis pas le bon chemin ou n'a pas été retirée.
Pour ceux qui veulent connaître la référence du materiel: ici j'utilise celui la: fr.aliexpress.com/item/400026013…

Je ne peux que conseiller d'avoir quand même un outil de réflectomètre plus précis en +, mais équiper tous ses tech réseau avec ce petit boitier, c'est pas un mauvais move.
10h, toujours pas de nouvelles pour mon rendez-vous qui doit débuter entre 9h et 11h.
Alors à votre avis, vont ils arriver avant 11h?
J'ai eu l'appel: IL EST AU PM!!

Je lui ait dis la situation, je lui met un laser rouge, et je le rejoint.
J'ai remis le laser, et je le rejoint en balle!
Ils m'appel il a pas compris que c'était cassé dans le module lol. J'y trace.
ACTE 2
La reparation
J'ai pu gratter l'info, j'ai ma position côté opérateur, ça me servira a tous les futurs debugs.
Le mec a l'air pas mauvais, et est très cool. Pour le moment on voit pas mon laser il m'a passé le sien, on va voir si on le repère mieux.
Héhé, retour chez moi, le miens s'était éteint plus de batterie. Quelle idée de le laisser sans auto off aussi. 🤡

Le sien est plus classique Image
Il fait la soudure et me rapelle. Je rebrancherai la box pour mesurer les niveau optiques. Par le fonctionnement du PON les dBmètres adaptées au fibres dédiés sont incapable de mesurer la puissance optique.
Objectif, -18,8 dBm. Si je pert trop, je lui ferai ressouder. (Bon, je vais pas l'obliger à me faire un 0,1 non plus hein)
Pour le sondage d'au dessus, l'histoire est que vous êtes tous mauvaise langue, puisqu'il est arrivé à l'heure au PM 😅

(Bon après c'est vrai que les rdv mal suivi, c'est un peu la spécialité du D3)
Malheureusement, par ma faute (si j'avais pas déchargé mon laser...), vous ne verrez pas la soudure se faire en direct, sorry. 😢
-20,6 reçu, c'est pas ouf mais sa fonctionne, je préfère pas lui faire re-rogner quelques cm de fibre dans une cassette bien tendue pour 1dBm dans la situation. Pour peu que ça re-casse je préfère avoir du rab de fibre.
Tennez, pour reparler de la règle du W, c'est affiché dans le PM, dès fois que les mecs aient l'excuse "on savait pas" Image
Il vient de refermer le module et l'armoire je crois, j'ai vu la puissance reçue tomber a -24 pendant une seconde et faire tomber la co, pas rassurant cette histoire. 😶
Franchement, c'est à la limite de l'acceptable niveau perte de puissance optique, mais bon, sans réflectomètre en 1625 sous la main pour lui mesurer sa soudure, je vais pas faire le difficile.
Le mec est passé chercher son stylo optique, cool mais pas fou, quand tu es payé a la presta, t'es pas la pour prendre ton temps de bien faire les choses.
Petit indice pour connaitre votre puissance optique reçue, c'est quelque part dans les paramètres avancés de la box Image
C'est très utile pour déterminer si c-est une coupure franche ou non de votre fibre, et donc déterminer en étape 1 qu'est ce qu'il se passe.
Ça permet aussi de déterminer si la réparation faite est bonne ou pas.
Sur mon réseau pro, c'est une métrique que l'on surveille attentivement et qui est relevée car elle indique beaucoup de choses.
Par exemple un écroulement progressif de la puissance reçue est souvent liée à un SFP qui a un laser est en train de mourrir.
Pour ceux qui voient pas de quoi je parle, le SFP, c'est ce module sur lequel la fibre est branché. Il en existe d'autres sortes pour d'autres usages que le GPON, et il y en a un sur l'équipement, en face, au nœud de raccordement optique. Image
Bon, on retourne au PM voir si il a tout bien rangé?

J'ai très peur de l'écroulement du signal de 4dBm vécu pendant 3 secondes au moment où il est parti. Il va falloir que je me renseigne si je peux mettre un outil de relève qui vient chercher l'info sur ma box, mais pas sur...
Sinon, à propos de la box, non je ne l'ai pas changée, et oui on peut, mais pour le moment je n'ai pas trouvé de routeur alternatif qui m'offrent les avantages de cette dernière, et notamment un port Ethernet 2,5Gbit/s derrière pour exploiter pleinement le débit max possible.
Bon, on retourne au PM, j'ai l'accès distant de ma box qui est ouvert pour voir la puissance, donc je vais pouvoir essayer d'enquêter sur ce moment où ma fibre a chuté après la soudure. Mon D3 avait l'air pas mauvais, donc j'ai hâte de voir si c'est bien le cas.
Oh le coquin, il a mal refermé MON PM. Image
Ça confirme le principe ADAB.

Je vous laisse deviner ce que ça veut dire.
Attendez, il aurait quand meme pas laissé traîner le vieux smouve pourri dans MOn module la? Parce que sa couleur ressemble VACHEMENT Image
OH LES MECS.
PAS ÇA ZINEDINE
OH NON PAS ÇA!

Je vous poste une photo indice, a vous de me dire ce qu'il a fait, @arnaudluquin t'es pas prêt. Image
Putain je vais l'ALLUMER ce bonhomme.
Il vient de passer de mec sympa a PIRE PINPIN du PM.
MESDAMES ET MESSIEURS, IL VA Y AVOIR UN ACTE 3!
Premier problème: son smoove dégeu. Ça va, j'en ai déja vu protéger ça avec du scotch, on a vu pire. Image
Elle déborde presque pas de l'emplacement en plus 🤡
De jour, c'est clairement plus clair ce merdier. Mais vous allez remarquer qu'une fibre a changé... Image
Je parle de la rouge foncée la... Image
Alors déja mon W je peux aller me le mettre hein, mais si seulement c'était le seul problème, en 2 min c'était normalisé.
J'ai évidemment validé, vu que j'ai ma position au coupleur, que c'est bien moi.
Vu l'emplacement, on est en Zone A vers zone C donc il aurait du suivre ce cheminement: Encore une fois, c'est marqué, pas d'excuse. Image
Alors nous elle prends un shortcut en plein milieu #YOLO pour aller tourner que a un endroit fait pour aller de la droite du PM a la droite du PM: ici Image
Ensuite elle remonte en diagonale devant tout le reste: Image
Puis elle prends un autre raccourcis sur le haut du W DIRECT vers le module Image
Et ce, sans même passer par les passe câble du module... 🤦‍♂️🤦🤦‍♀️🤦‍♂️🤦🤦‍♀️

Bons, êtes vous prêt pour LE VRAI PROBLÈME ? Image
Un module, tu as des connecteurs "femelles" à l'avant, qui permettent de connecter une jarretière de la zone droite a la zone gauche, et a l'arrière de la zone permettant de lover proprement les fibres, les soudures effectuées pour relier ce connecteur femelle au câble de fibres.
Mais en vrai, le connecteur, a quoi ça sert 🤡🤡🤡🤡🤡🤡🤡🤡🤡🤡🤡 Image
IL A COUPE LA JARRETIÈRE ET L'A SOUDÉE EN DIRECT OMG...

Ça se voit qu'il y a un truc qui cloche NON? Image
Autant te dire qu'une jarretière au milieu des petites gaines de fibres, ça fait TACHE et ça rentre pas bien... Image
J'en reviens pas:
Le mec SAIT que je m'y connais et que j'ai déja visité le PM, et il arrive quand même a s'imaginer que je vais laisser passer un truc pareil?
Bref, ça va partir sur un signalement, bien joué mec, mais on peut pas te laisser bosser sur les réseaux mutualisés, faut au moins te re-former, t'es DANGEUREUX.
Tu m'étonne que ma soudure a fait prendre 1,5 dBm a mon lien...
Mais C'EST PAS TOUT. Le mec a réussi a foutre encore plus le bordel dans le module. De souvenir il y avait moins de fibres cassées que ça. Désolé les voisins, j'aurais pas du oublier mon stylo optique en marche, j'aurais été là pour vous défendre...
Comptez avec moi on voit: la rouge, la marron, ce que je crois être mon ancienne, et la bleue foncée. Ensuite la bleue fait une courbure très choquante et la Bordeaux fait un tour quasi en dehors du module.

TROP d'anomalies dans ce module, c'est incroyable... ImageImageImage
Évidemment, ce qui était déjà en bordel, il l'a pas rangé, NONNONNON.
Quelques photos, préparez vous une douche oculaire à proximité, il va falloir rincer abondamment pour sauver votre vue. ImageImageImageImage
Bon, bah on se prépare pour ACTE 3 signalement et Acte 4 remise aux normes hein? 🤡

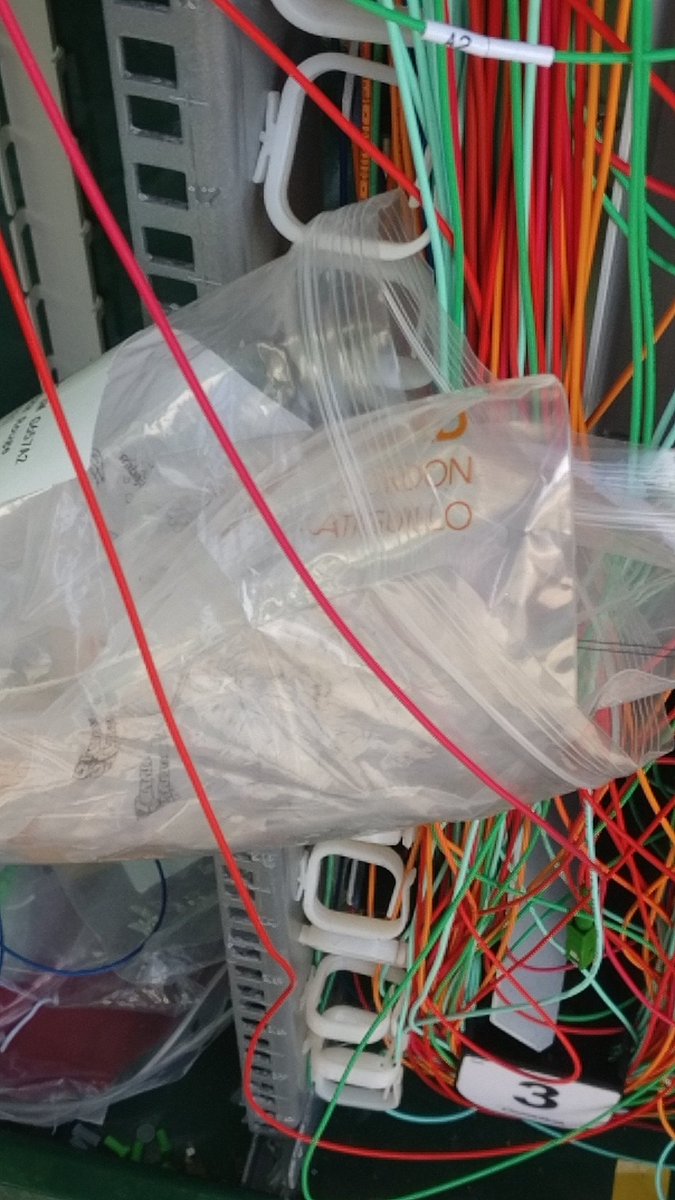

Bon, on oubliera pas le fameux "t'inquète le PM sera nettoyer, tu peux laisser traîner ta merde, mais ça c'est pas MON D3, c'est tous...

Mon mien il laisse que traîner ma jarretière transformée en Pigtail par terre......... Image
Bon, on referme ça tout doucement et on se prépare mentalement à continuer le combat... actes 3 et 4.
Pour les PM.
Bref, PM refermé proprement. Même si il est un peu tricky il ferme bien. Je comprends pas comment on peut avoir la flemme de bien refermer ça.

Bon, bah suite du thread bientôt...
@XpFibre je veux pas vous déranger, mais je pense que vous pourriez être intéressés pour jetter un œil à ce thread.
Alors, petite entracte:

Merci à toutes les personnes qui m'ont suivies suite a ce thread cependant petit rappel que je poste rarement ce genre de contenus.
Sinon, aujourd'hui j'ai reçu un questionnaire de satisfaction de mon FAI sur cette intervention.

Comment vous dire que mon use-case ne va pas rentrer dans les cases.
Bon allez, petite tentative de début d'acte 3: j'ai réfléchi à comment essaye de bouger les choses.
Maintenant que j'ai donné trop d'indices pour ne désigner aucun acteur: suite à ce thread: @free on fait quelque chose pour corriger ça avant que je tappe au délégataire?

• • •

Missing some Tweet in this thread? You can try to force a refresh


Keep Current with Martin "Marmat" Passard

Martin

Stay in touch and get notified when new unrolls are available from this author!

Read all threads

This Thread may be Removed Anytime!

PDF

Twitter may remove this content at anytime! Save it as PDF for later use!

Try unrolling a thread yourself!

how to unroll video
  1. Follow @ThreadReaderApp to mention us!

  2. From a Twitter thread mention us with a keyword "unroll"
@threadreaderapp unroll

Practice here first or read more on our help page!

Did Thread Reader help you today?

Support us! We are indie developers!


This site is made by just two indie developers on a laptop doing marketing, support and development! Read more about the story.

Become a Premium Member ($3/month or $30/year) and get exclusive features!

Become Premium

Don't want to be a Premium member but still want to support us?

Make a small donation by buying us coffee ($5) or help with server cost ($10)

Donate via Paypal

Or Donate anonymously using crypto!

Ethereum

0xfe58350B80634f60Fa6Dc149a72b4DFbc17D341E copy

Bitcoin

3ATGMxNzCUFzxpMCHL5sWSt4DVtS8UqXpi copy

Thank you for your support!

Follow Us!

:(
