Jednym z ważniejszych rodzajów jej sił zbrojnych jest ROCAF (Republic of China Air Force - Siły Powietrzne Republiki Chińskiej). Dysponując dużym potencjałem bojowym, ROCAF pokazują również, jak doskonale można wykorzystać walory bronionego terenu do zabezpieczenia własnych 2/X
sił. W ostatnim czasie ukazały się bowiem zdjęcia z jednej z ich baz - Chiashan Air Force Base, przedstawiające uzbrojony w bojowe rakiety AGM-84L Harpoon samolot F-16. Nie byłoby w nich nic dziwnego, gdyby nie tło zdjęcia - wyraźnie widoczny podziemny tunel w którym znajduje 3/X
się samolot. To część zbudowanych w Chiasham Air Force Base i Chinhang Air Force Base biernych fortyfikacji, mających zapewnić przetrwanie znacznej części sił powietrznych na wypadek konfliktu z Chinami kontynentalnymi. Kompleksy te powstały na przełomie lat 80tych i 90tych 4/X

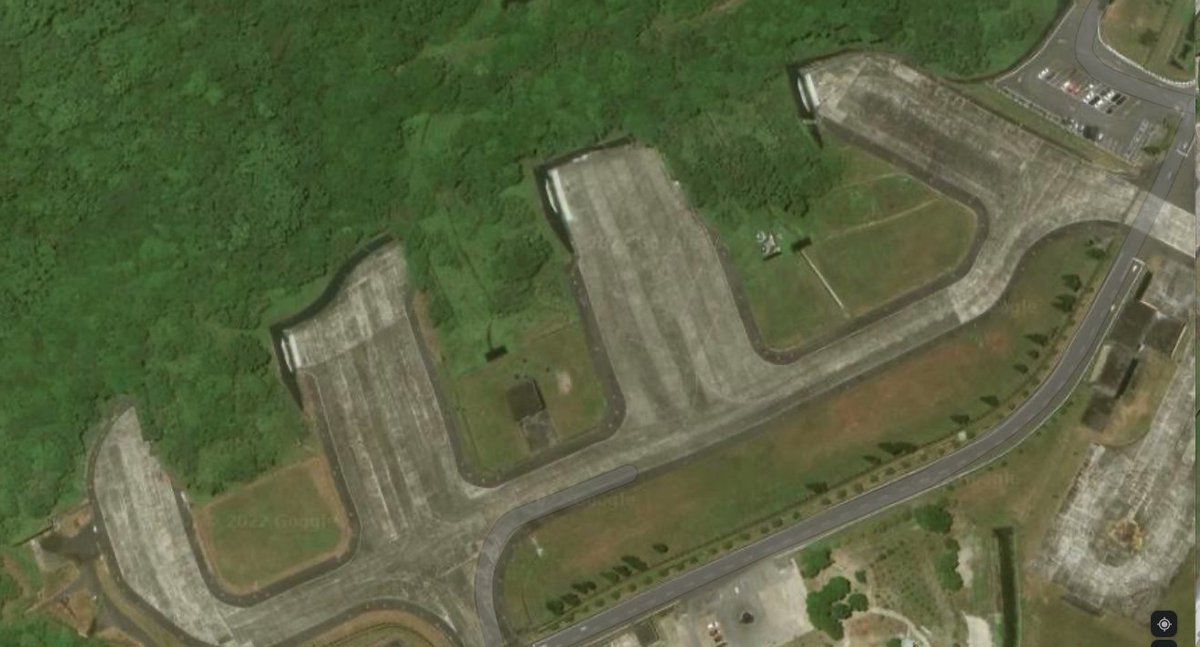

XX w., kosztem ok 1 mld USD. Zostały wydrążone w granitowym masywie leżących tuż przy pasach startowych gór. W bazie Chiashan znajdują się dwa zespoły wjazdów do tuneli - północny i południowy. Część główną kompleksu stanowi po 5 krzyżujących się tuneli, mogących pomieścić 5/X
łącznie ok 200 myśliwców, kwatery dla obsługi, pilotów, zapasy paliwa, części zamiennych i uzbrojenia. Poszczególne wjazdy do obiektu są zamykane stalowymi drzwiami ochronnymi. Plan obrony Tajwanu zakłada na wypadek zagrożenia przebazowanie do tych baz znacznej części floty 6/X
samolotów w celu ich ochrony przed atakami chińskimi. W chwili obecnej na Tajwanie trwa proces wzmacniania odporności ROCAF na uderzenie chińskie- poza pracami przy co najmniej dwóch takich obiektach, w poszczególnych bazach buduje się dodatkowe HAS ( Hardened Aircraft 7/X
Shelters - schronohangary) w celu zabezpieczenia min rosnącej floty F16V. Koszty budowy 36 takich obiektów mają wynosić ok 157 mln USD. Zainteresowani tematem zauważą, że o podobnych obiektach już pisałem - są bowiem od wielu lat budowane przez Chiny kontynentalne, 8/X
przysparzając bólu głowy amerykańskim planistom. I to min z powodu ich istnienia opracowano MOP-Massive Ordnance Penetrator. Tajwańskie bazy można oczywiście zniszczyć, jednakże bez użycia taktycznej broni jądrowej wymagać to będzie sporo zachodu. Jak bowiem widać na zdjęciach9/X
posiadają one nie tylko umocnione hangary, silną OPL ( min zestawy Phalanx), lecz również specyficzną budowę utrudniającą porażenie pociskami typu cruise - liczne pasy startowe, płaszczyzny kołowania mogące być rezerwowymi pasami startowymi etc. Rozwiązania te podnoszą ich 10/X
żywotność sprawiając bardzo duże problemy przy planowaniu ich zniszczenia. Na marginesie trzeba dodac, że według ROCAF, ich schronohangary mają być odporne na trafienie 1000kg bombą burzącą. Oznacza to, że drastycznie wzrośnie ilość pocisków cruise niezbędnych do skutecznego 11/X
porażenia jednego obiektu. Licząc po 2-3 pociski na jeden HAS, daje nam to 108 pocisków na same hangary. Nie licząc innych niezbędnych do porażenia pasów startowych, stanowisk dowodzenia, składów paliwa etc. Same zaś obiekty podziemne mogą być w praktyce niewrażliwe na ataki 12/X
konwencjonalne. Uprzedzając - istnieją proste środki umożliwiające zabezpieczenie wjazdów do hangarów przed atakiem broni precyzyjnej. Zdjęcia ROCAF i Google.
• • •
