Co nam mówią ślady po trafieniach?
Cz.I - Toczka-U
Podstawową głowicą jest kasetowa i HE FRAG. Kaseciaka na razie zostawiam. HE-FRAG ma indeks 9H123F -masa materiału wybuchowego to około 120kg. Wbrew pozorom głównym celem jest rażenie odłamkami a nie podmuchem eksplozji 1/n
Głowica jest umieszczona pod kątem - 9M78 nie spada pionowo na cel i inżynierowie obeszli ten problem. Rakieta na wysokości 20m wykonuje obrót głowicy w kierunku ziemi i następuje eksplozja tak aby optymalizować rozkład odłamków.
Tutaj widać prefabrykowane elementy rażąca płaszcza głowicy oraz...ich efekty w ŁRL w 2015 roku. Szczątki rakiety i odłamki wbite w stalowe drzwi.
Zasięg? 9M79M od 15 do 70km zaś 9M79-1 od 20 do 120km. Ukraińskie nieco więcej :-)
Celność? CEP 50-75m. Dlatego też stosowano głowicę HE-FRAG z naciskiem na fragmentację.
Jaki ślad zostawia takowa głowica? Niewielki. Nie ma mowy o ogromnym kraterze, jeżeli
PRAWIDŁOWO na 20m zadziała głowica. Nie mam informacji o możliwości ustawienia głowicy na opóźnienie. Jak ktoś ma to proszę o info.

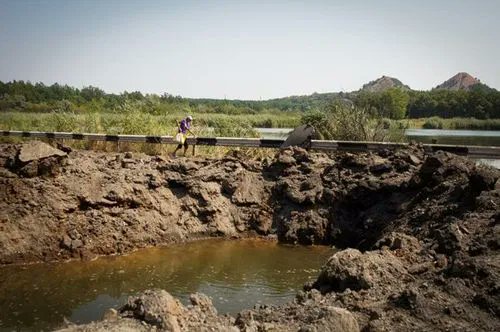

Trzy przykładu niżej TO NIE SĄ EFEKTY TRAFIEŃ Toczki-U tylko wtórnych eksplozji amunicji.
Po trafieniu 9H123F w zasadzie nie ma leja niżej efekt trafienia w Doniecku:
I to w zasadzie tyle w tym odcinku. W kolejnym -kasetowa głowica.
cc @DawidKamizela @MarcinNiedbala

#wojnanaukrainie #wojna #UkraineUnderAttaсk

• • •
