מה קורה כש-13 טון של פלדה פוגשים את הקרקע במהירות של 760 מטר לשנייה? 💣
בואו נפרק את זה. הרצנו סימולציית חדירה לרש"ק GBU-57 (הידוע כ-"מפצח הבונקרים") בתרחיש תקיפה מאתגר. הנה החישוב, שלב אחרי שלב:
👇
#פידצבא #פידהנדסה #מנהור #חדירה #חימוש #GBU57 #מטלב המטרה שלנו: פרופיל גיאולוגי רב-שכבתי מורכב. לא סתם אדמה, אלא:
שכבה 1: קרקע חולית וחרסית (10 מ')
שכבה 2: גיר רך - קירטון (20 מ')
שכבה 3: גיר קשה (4 מ')
שכבה 4: דולומיט קשה (25 מ')
שכבה 5: גיר קשה (עמוק)
כל שכבה עם התנגדות שונה לחדירה.

בתמונה: מתקן הגרעין בפורדו. אבל מה הסיפור האמיתי מאחורי המיגון הכמעט-מושלם שלו? התשובה קבורה עמוק באדמה. לא מדובר רק ב-90 מטר של עומק, אלא בסוג המסלע שהופך את המקום למבצר. בואו נצלול לגיאולוגיה 🧐
#פורדו #איראן #גיאולוגיה #אסטרטגיה המתקן חצוב בלב הרי זגרוס, לא בסתם הר. חתך הקרקע מורכב בעיקר מסלעי משקע קשים כמו גיר (Limestone) ודולומיט (Dolomite). תחשבו על זה כשכפ"צ טבעי בעובי של עשרות מטרים. זה לא חול או אדמה רכה. 🪨
#זגרוס #סלעים #ביטחון

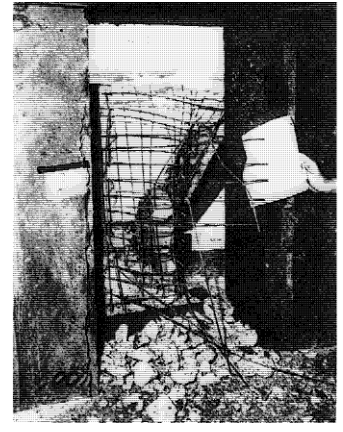

השרשור הבא מבוסס על דו"ח ניסויים של הצבא האמריקאי משנות ה 70 (נמצא באינטרנט) על ניסיון של הצבא האמריקאי להשמיד מנהרות תת קרקעיות על ידי פיצוץ פנימי של הויטקונג בויטנאם. הדוח מתאר סדרה של בדיקות הריסה בעזרת חנ"מ של מנהרות אופקיות באדמה באמצעות מטעני קו. #פידצבא #פידהנדסה מטרת הניסויים היו לחקור את מנגנוני הכישלון של מנהרות בקרקע חולית כשהן תחת עומס פיצוץ פנימי ולפתח אמצעי לניבוי כשל במספר רב של משתנים כמו:תכונות וסוג הקרקע,גיאומטריה וצפיפות העמסת החנ"מ.
הניתוח בוצע בגישה חסרת-ממדית לניתוח נתונים,על מנת ליצור מתודולוגיה שתתחשב.

לאחר דחייה ארוכה השרשור המנהור המלא.
שעוסק בעיקר בהנדסה בתת קרקע,מבנה המנהרה,הבדלים בין סלע לחול,עקרונות לתכנון מיגון ניסויים שנערכו ושימושיים אזרחיים וצבאיים ידועים בהיסטוריה למתקנים תת קרקעיים. #פידצבא #פידהנדסה השרשור מתבסס על חומר אינטרנטי בלבד .
הפצצה של מתקן תת קרקעי מבחינה הנדסית מדובר באירוע מסובך ולא פשוט משום שתת הקרקע נחשב המיגון הכי טוב ומאוד קשה לפגיעה. וניתן לראות זאת במנהרות בעזה ששוקמו או מנהרות חיזבאללה שנאטמו בבטון.

אז למה זה לא יקרה.
שרשור על בסיס חומר אינטרנטי בלבד על הפצצה של מתקן תת קרקעי. מבחינה הנדסית מדובר באירוע מסובך ולא פשוט משום שתת הקרקע נחשב המיגון הכי טוב
ומאוד קשה לפגיעה. וניתן לראות זאת במנהרות בעזה ששוקמו או מנהרות חיזבאללה שנאטמו בבטון.

#פידצבא

https://twitter.com/omerdank/status/1588727034179891200

בתואר השני עשיתי קורס מיגון במנהור שעבודת סיום הקורס כלל תכנון מתקן תת קרקעי שעמיד לפגיעה
של GBU-57 למתקן שנמצא בסלע.

אז להלן השרשור
@GAvrilingi @Oren_theace
#פידצבא

https://twitter.com/Oren_theace/status/1578653421485559808

בוקר טוב נעשה עבודה הנדסית קצרה ככל שניתן מתונים הקיימים .
גשר קרים מחולק לגשר רכבת וגשר תחבורה בעורכים של 19 ו17 ק"מ בהתאמה.
אורך המפתח הגדול הוא כ 220 מטר. גובה הגשר מפני המים הוא כ 35 מטר ועומק היסודות שלו כ 9 מטר. הגשר מחבר את האי קרים לרוסיה.

אז הלכתי לבדוק את רמת המיגון הנדרשת לכדורי 5.56 וכך נבנה השרשור הבא שמסביר את העקרונות הפיסיקליים של פגיעות חדירה ועליהן מתבססים בכל התחומים הנדרשים.

#פידצבא

https://twitter.com/AmitLidor/status/1517390264381456384

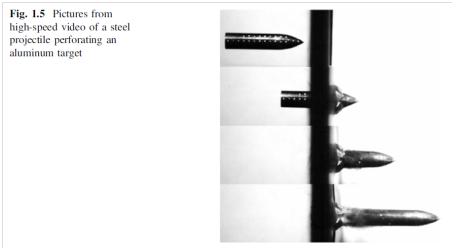

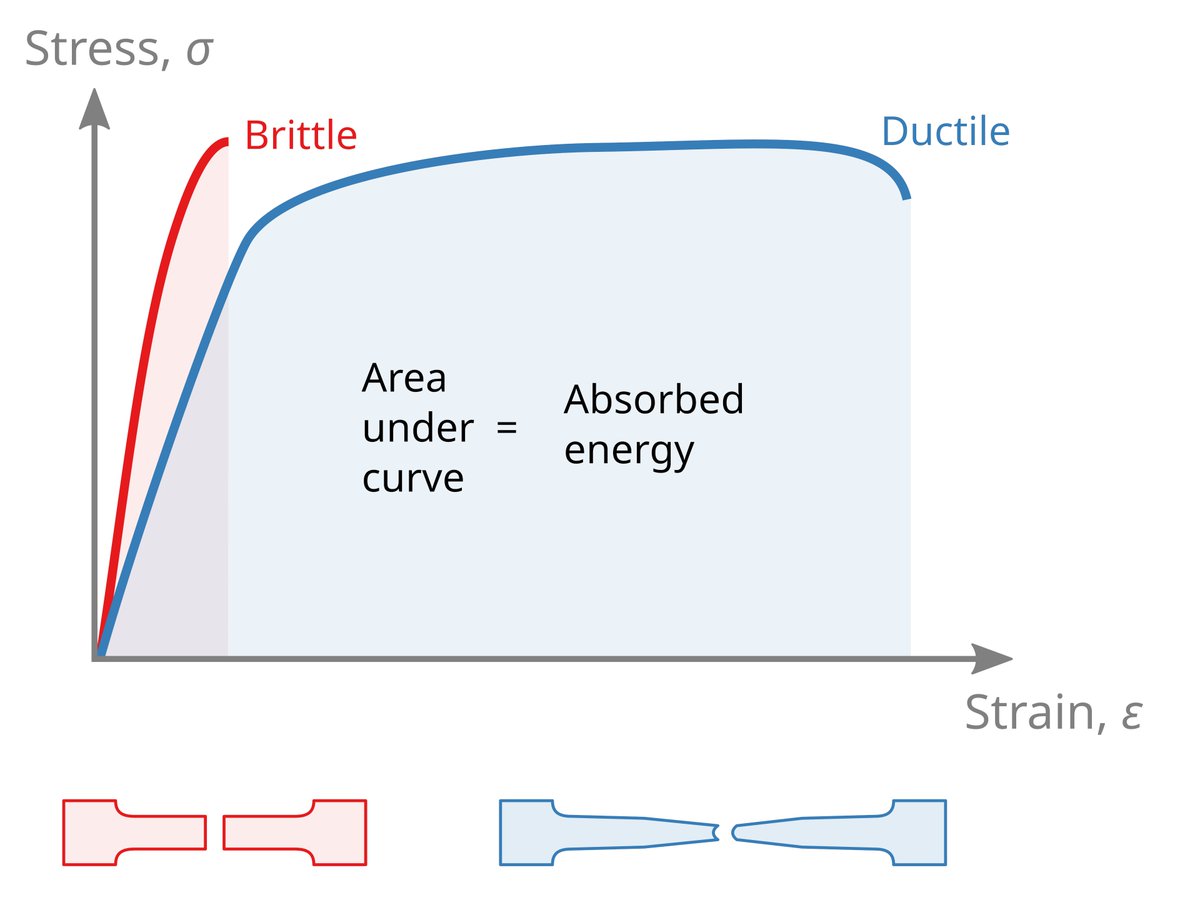

חדירה הינה תופעה של כשל הנדסי מקומי שתלוי במספר המשתנים הראשיים בהם:תכונות חומרי המטרה והחודרן, מהירות הפגיעה,צורת החודרן בעיקר בחלקו הקידמי ,גיאומטריית המבנה התומך את המטרה, מימדי המטרה והחודרן.

שרשור מטען חלול #פידצבא
במהלך מרוצת השנים הפך השימוש בתצורת המבנה של המטען החלול, שהתפתח והשתכלל על מנת
להסב נזקים כבדים יותר למיגון,לרכבים ולאדם.
המטען החלול נמצא בתפוצה בצבאות בעולם,וכן בידי קבוצות מיליטנטיות וטרוריסטים. כמו כן קיים גם בשימוש אזרחי על מנת לחצוב בסלעים קשים בעיקר בתעשיות הפטרוכימיות .
