Spannendes Beispiel für eine Anwendung einer gleichmäßigen Strömung im Experiment von @ReinhardRemfort in @MInkorrekt #Mi192 :

Einen Luftfilter ohne Luftkanal tauscht nur lokal Luft aus, schon 50cm über den meisten Lüftern ist keine Strömung mehr messbar. 1/4

@ReinhardRemfort @MInkorrekt Bei den meisten Lüftern verpufft die Strömung durch die Rotation der Flügel seitlich und reinigt die Luft eher lokal.

Einfache Luftkanäle mit Schutzgitter bewirken deutlich messbare Strömungen in 50cm und 1m. Damit gibt es überhaupt erst einen sinnvollen Austausch im Raum. 2/4

@ReinhardRemfort @MInkorrekt Aber warum nimmt die schon gerichtete Strömung im Abstand so stark ab?

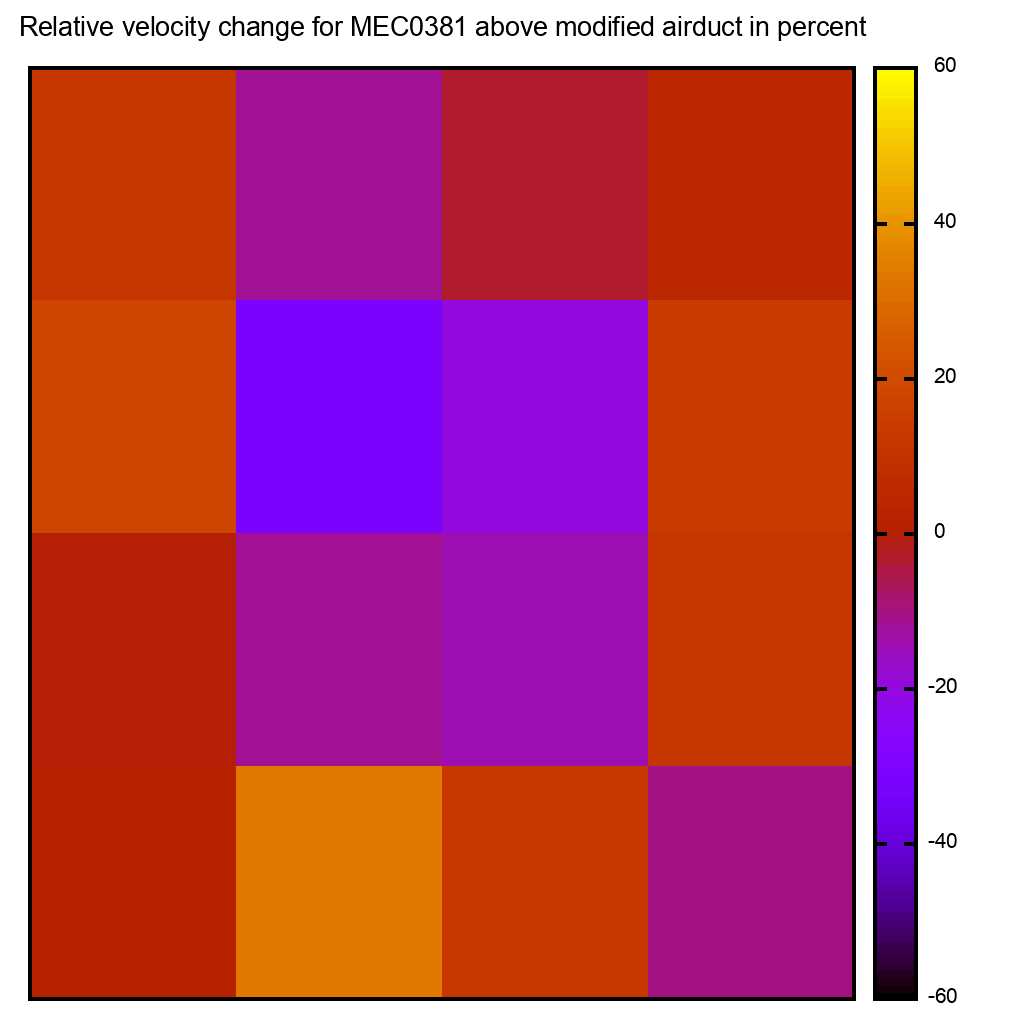

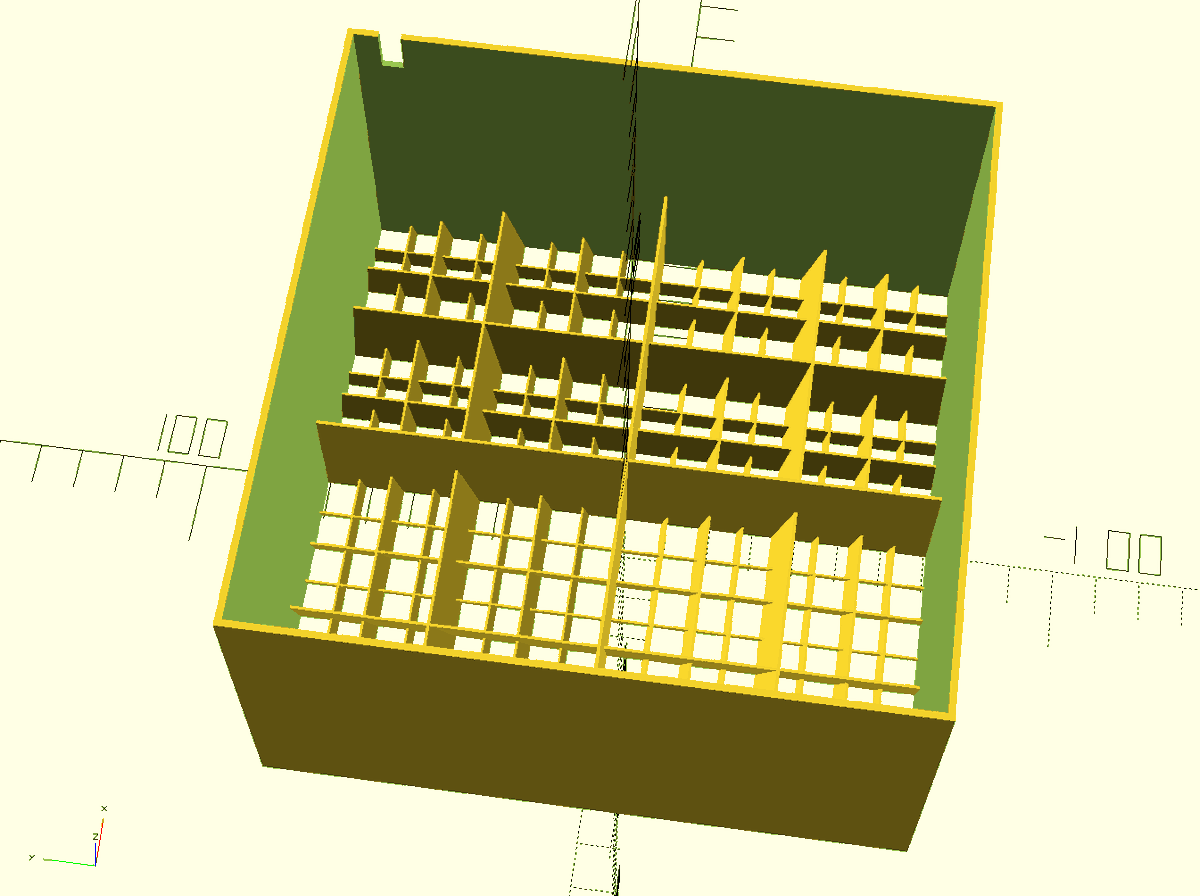

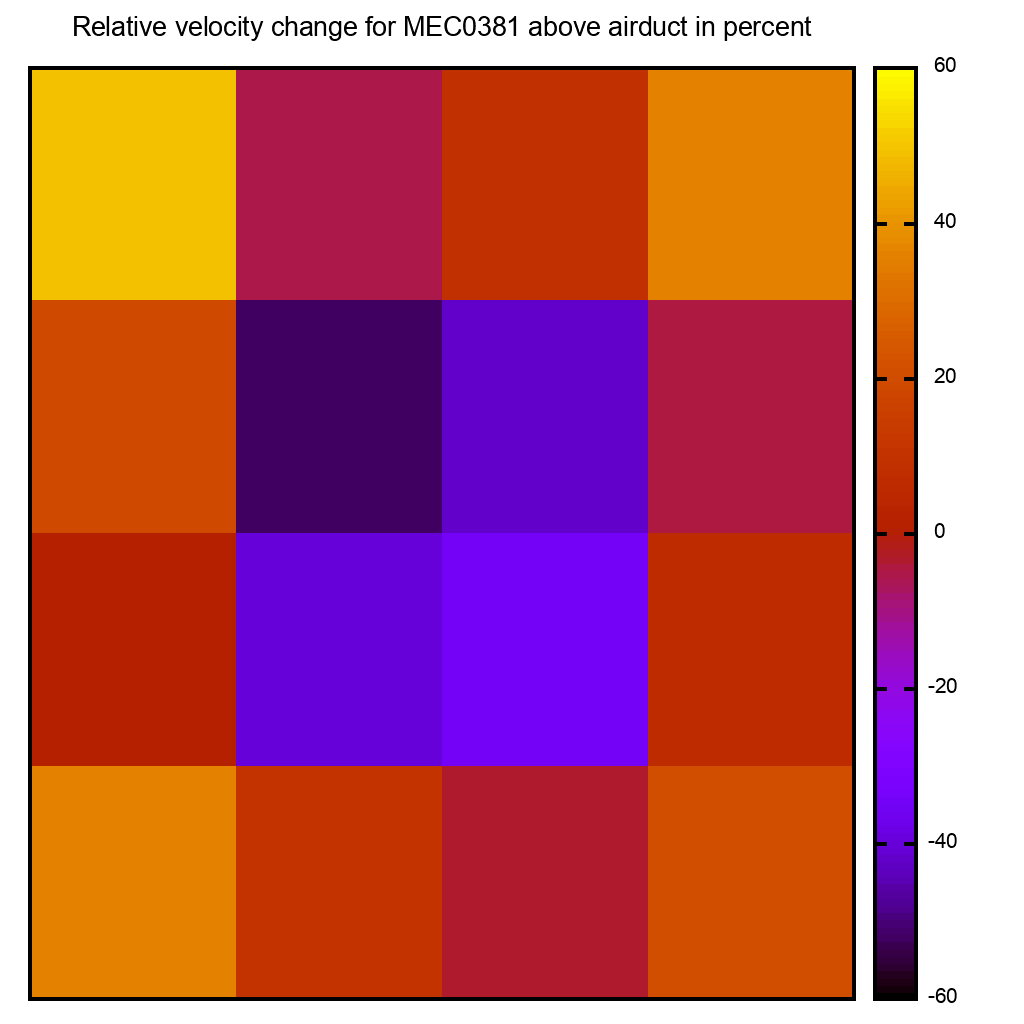

Das Strömungsfeld ist schon bei Austritt aus dem Kanal sehr ungleichmäßig- außen viel schneller. Leicht schräge Wände, die außen die Strömung verlangsamen und innen beschleunigen gleichen dies aus. 3/4

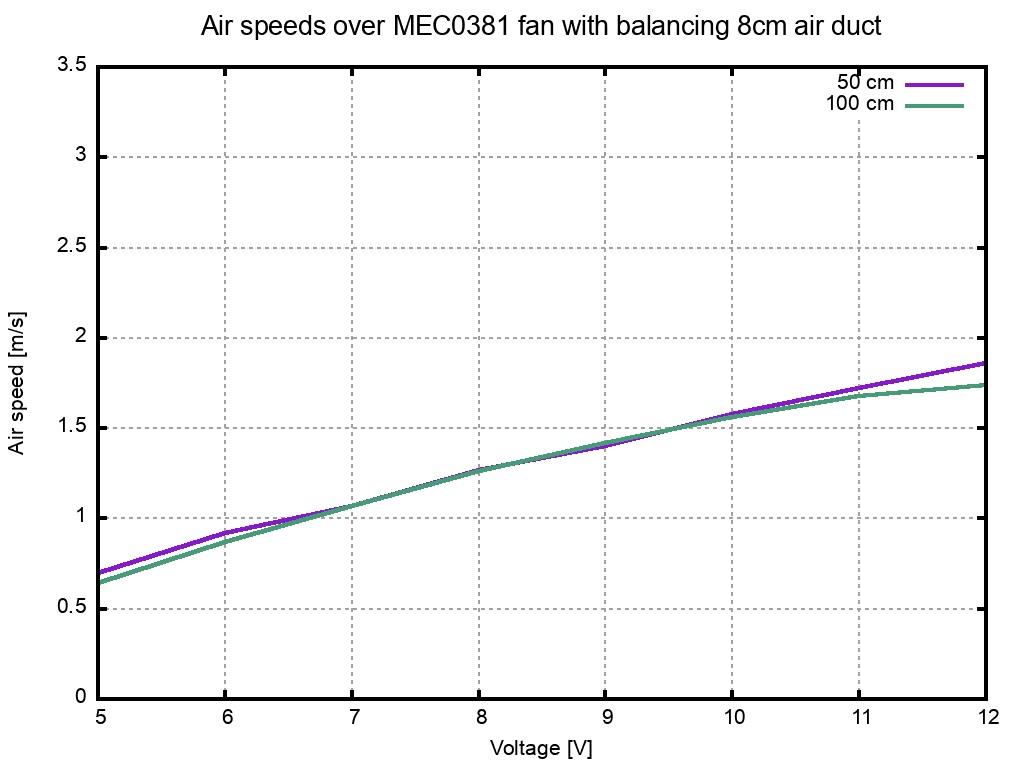

@ReinhardRemfort @MInkorrekt Zwar ist die Geschwindigkeit 50cm zentral über dem Filter nun geringer als mit geraden Wänden, jedoch ist in 1m bei einer Konfiguration kaum Verlangsamung messbar. Selbst bei langsamen & leisen wie starkem Luftstrom damit starker Austausch im Raum!

thingiverse.com/thing:4860712/…

4/4

@ReinhardRemfort @MInkorrekt Bei diesem Tweet fehlten die Bildbeschreibungen: Es sind zwei Luftfilter abgebildet- einmal ohne quaderförmigen Luftleiter mit Schutzgitter am Auslass mit direktem Blick auf Axiallüfter, das zweite Bild dann mit Luftleiter samt Schutzgitter.

@ReinhardRemfort @MInkorrekt Warum #Luftfilter selbst bauen?

Seit 2020 wollen wir eval. Luftfilter für Klassen spenden- Schulen & Träger sagen nein.

Dies Modell wird bis auf Lüfterschrauben & Kabel gesteckt, im Übergang als Klassenprojekt wie CO2-Sensoren für intressierte Lehrende, Fablabs & Eltern machbar
