Un hilo cortito para enseñaros un puente de Javier Manterola que me gusta y que es muy difícil de encontrar fotos (así le compenso un poco su debacle en las semis de #elNacionaldePuentes.

El puente sobre el río Arga de la A-12 en Puente la Reina, que no todo allí es románico.

Este es lo que denominamos Puente Pórtico, pues eso, un pórtico. Como veremos es un puente que puede tener las patas rectas o inclinadas, éstas últimas en un intento porque el tablero se apoye más cerca y no tenga un vano tan largo.

El tablero y las pilas o patas están unidos.

Esto de los pórticos tiene sus antecedentes en los puentes de madera, como el conocido puente de Bassano, de Palladio. Es muy raro que hayan sobrevivido por la mala vida de los puentes (y de la madera). De hecho, este ha sido reconstruido dos veces muy respetuosamente.

En España, como cuenta Leonardo Fernández Troyano, el puente de San Pablo de Cuenca, en una de sus vidas, también tuvo una en pórtico de pilas de piedra y tablero de madera

No es hasta la aparición del acero y el hormigón que tengan gran difusión en puentes de gran tamaño. claro

De los primeros puentes en pórtico es el de Tavanasa de 1904 de Maillart. Y él llega al pórtico como una evolución del arco al que le quita los tímpanos porque en otro puente se le habían fisurado.

La verdad es que la línea que separa al pórtico del arco a veces es muy finita.

La vida de Maillart es una continua destilación de formas que van del arco al pórtico en un proceso casi alquímico. En la madurez de su carrera crea esta obra (1925) que es de una modernidad tremenda.

Manterola tiene a Maillart muy presente como gran conocedor de la historia.

De los casos más famosos de puentes pórtico está este de Sfalassa en Italia. Es un puente enorme de 376 m de luz, gigantesco.

Y creo que es una tipología que es dificilísima de diseñar bien, corres un riesgo enorme de hacer una portería de fútbol gigante en medio de un valle.

Pero hay gente que, como con todo, es capaz de crear cosas bellas y con formas sencillas donde los demás ponemos tres palos. Como mi favorito del mundo mundial de los puente pórtico: el Puente de San Juan del portugués Cardoso en Oporto, dónde si no.

Si no lo visteis, volved ;)

Volviendo a Manterola, el nuevo puente de Puente la Reina, a 500 m aguas arriba del románico para no molestarlo; es una evolución del puente Juan de Austria en Valladolid. en este caso, como os comentaba, es imposible no ver las referencias a Maillart.

Buen puente este también.

Es un puente largo y muy ancho, con un tablero que se apoya en uno de los lados en pilas de un único fuste hasta que llega al río y ahí se separa para apoyarse en dos juegos de patas inclinadas.

Poco a poco el tablero gana canto según se acerca al pórtico sin discontinuidad.

En esta foto se ve muy bien esa ligera variación. Y esto hace que parezca que tomara carrerilla al llegar al cauce para poder saltar de una vez. Una vez al otro lado vuelve a disminuir, adecuando su potencia a la necesidad.

Muy bien Manterola al hacer un único puente continuo.

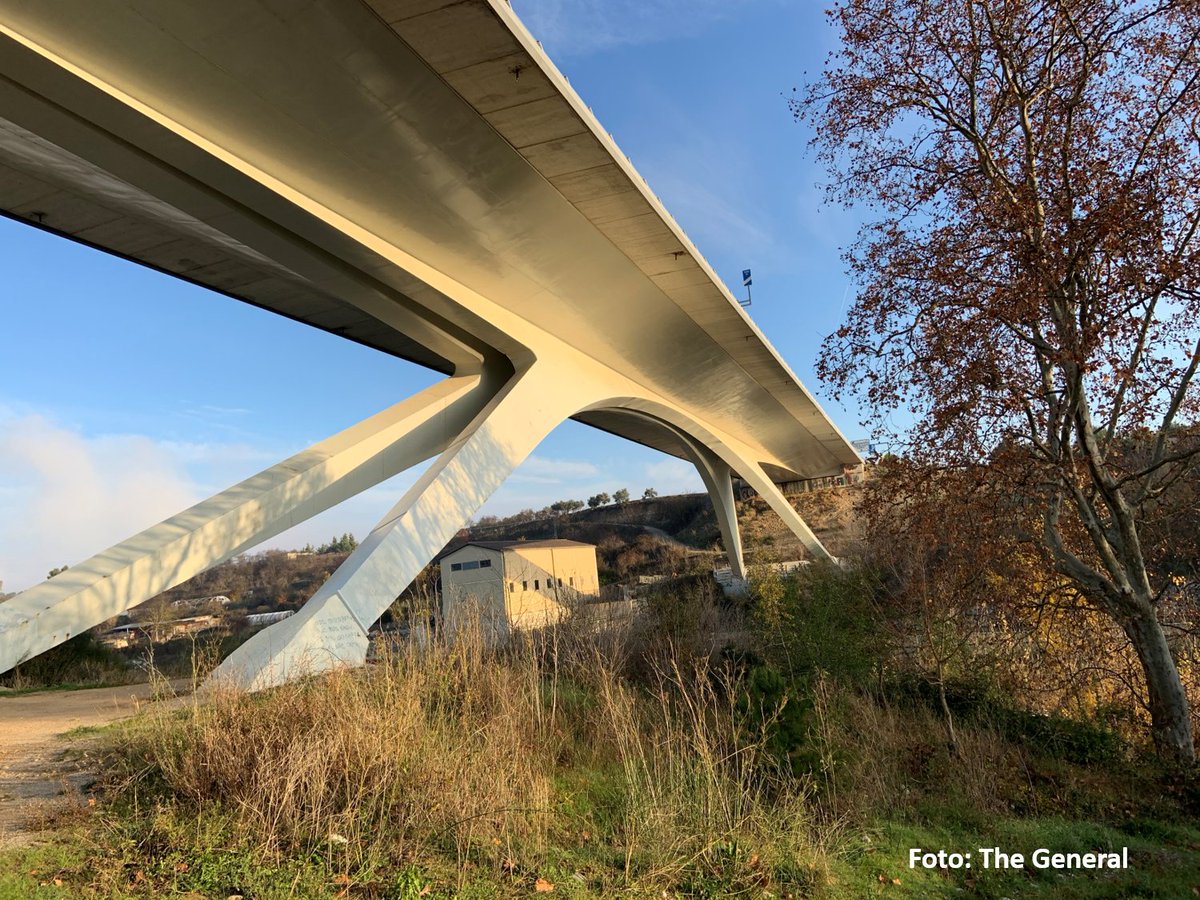

Mirad qué bien se ven aquí los dos juegos de patas y cómo se separa el tablero en dos, creando ese juego tan sugerente en el puente.

Es un puente con un diseño atrevido en el que pareciera que un cuchillo ha sido el causante de tal separación no deseada.

El resto del tablero, como os comentaba, apoyo en pilas como las que se ve en la figura; que podríamos denominar pilas pebetero.

De hecho, cuando las vi, me recordaron enormemente a este pebetero que vi en la Villa romana de La Olmeda, en Palencia.

Si vais por Puente la Reina, merece la pena recorrer los 500 m aguas arriba del puente románico para verlo.

Y ya, que sólo quería que conocierais este puente bastante desconocido para la mayoría.

Pasad buena tarde, majos :)
