Estamos todos comemorando o desdobramento e posicionamento finais do escudo de luz e calor do #JamesWebb, mas como foi esse processo?

Você descobre tudo nessa #AstroThreadBR!
Pra gente se situar: o James Webb é tão grande que teve que ser dobrado como um origami pra caber no cone superior do foguete @ariane5. Imagine como foi projetar não apenas um telescópio espacial, mas sim um telescópio espacial que poderia ser totalmente dobrado:
Sobre o escudo de calor: sua função é proteger o telescópio da luz e do calor do Sol, da Terra e da Lua. Aberto ele mede 22 metros por 10 metros - área de uma quadra de tênis. Impossível colocar algo desse tamanho em um foguete. O desdobramento começou 3 dias após o lançamento.
O desdobramento aconteceu na seguinte sequência:

1. As duas estruturas de suporte (pallets) foram abertas, uma na frente e outra atrás
2. Uma espécie de torre levantou o telescópio cerca de 1,20 metros, separando os espelhos e instrumentos do corpo principal e do escudo de calor
Você pode conferir como é o processo do levantamento da torre no video que a NASA disponibilizou nesse link:

blogs.nasa.gov/webb/2021/12/2…
3. Uma "aba" é desdobrada na extremidade do suporte posterior do escudo de calor - ela vai ajudar a compensar a pressão exercida pelos ventos solares no escudo
4. As membranas que formarão o escudo de calor são desenroladas para as laterais
5. Através de um processo delicado as 5 membranas, ainda juntas, são esticadas para as laterais, e finalmente são separadas e tensionadas uma a uma, começando pela mais externa, que vai receber diretamente a luz solar.
Pronto, o escudo de calor está seguro e pronto pra trabalhar!
Pra finalizar temos mais dois passos a serem realizados nos próximos dias:

6. A estrutura de suporte do espelho secundário é desdobrada para a frente, colocando ele em posição
7. As seções laterais do espelho primário (aquele formado por 18 espelhos hexagonais) são abertas

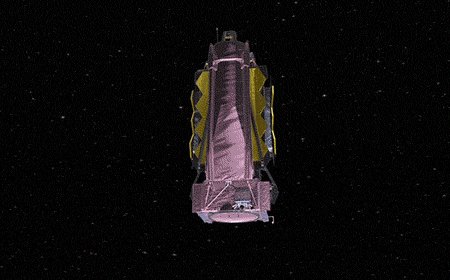

Esse gif resume tudo:

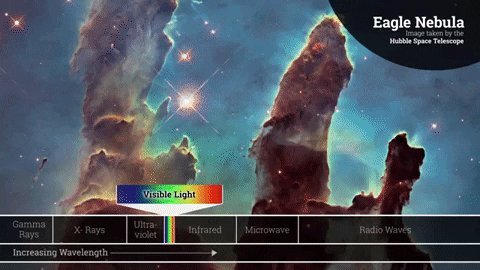

Pra captar radiação no espectro infravermelho o telescópio tem que estar MAIS FRIO do que essa radiação, senão as observações podem ser prejudicadas pelas ondas da mesma emitidas pelo Sol, Terra e pelo funcionamento do próprio telescópio!

É por isso que o escudo é tão importante
Sobre os motivos de se observar o Universo no infravermelho a #ceuprofunder @PattiMariella fez essa thread aqui:

Vocês notaram que quase todas as imagens do James Webb mostram o espelho na parte "de cima" e o escudo "embaixo" dele? Mas o escudo tem que ficar virado pro Sol, então na realidade a posição do telescópio é "de lado" (dentro da nossa percepção), como nesse esquema:
Ou nessa arte (fora de escala!):
Deu pra entender por que o escudo de calor é essencial pro funcionamento do telescópio, e por que os dois lados dele chegarão a temperaturas tão discrepantes?

Se ficou alguma dúvida é só perguntar!

• • •
