حافظه دیجیتالی فرکانس رادیویی(DRFM) و جنگ الکترونیک
۱)همه ما درباره روشهای جمینگ سامانه های راداری و پدافندی دشمن مطالبی شنیده‌ایم که دشمن با فرستادن سیگنال کاذب شبکه پدافندی خودی را دچار اشکلات اساسی در تشخیص میکند.یکی از بحثهای مهم در این فناوری بحث فناوری حافظه دیجیتالی #رشتو
۱)همه ما درباره روشهای جمینگ سامانه های راداری و پدافندی دشمن مطالبی شنیده‌ایم که دشمن با فرستادن سیگنال کاذب شبکه پدافندی خودی را دچار اشکلات اساسی در تشخیص میکند.یکی از بحثهای مهم در این فناوری بحث فناوری حافظه دیجیتالی #رشتو

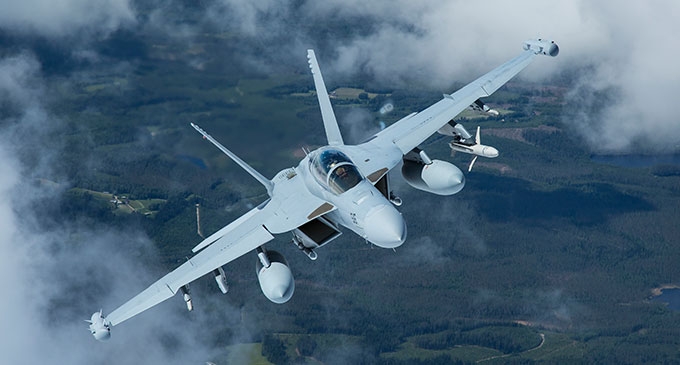

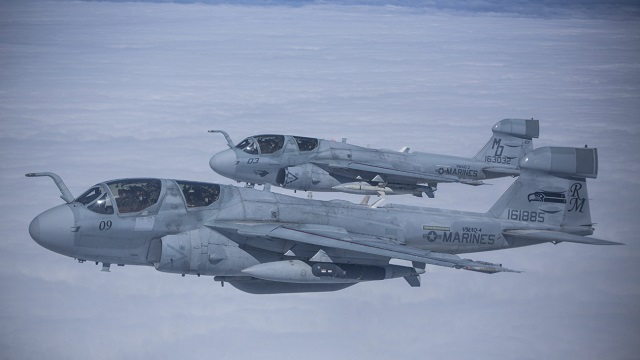

۲)فرکانس رادیویی(DRFM)است که نوعی تکرار کننده است و یک فناوری مهم در بحث جمینگ و یک تست عملیاتی مهم و کم هزینه برای آزمایش و توسعه رادارها است که به طور خاص در بحث جمینگ راداری فعال مطرح است.وقتی هواپیماهای جنگ الکترونیک وارد فضای پدافندی میشوند در معرض امواج راداری قرار میگیرند،
۳)اولین مرحله برای انجام جنگ الکترونیک شناسایی امواج راداری است طبعا مهمترین امر فرکانس و پهنای باند این امواج است. هواپیمای این امواج را دریافت میکند و برای خود به صورت دیجیتالی ذخیره میکند و روی این اطلاعات مدولاسیون انجام میدهد،ابزاری که این کار را برای ما انجام میدهد DRFM است

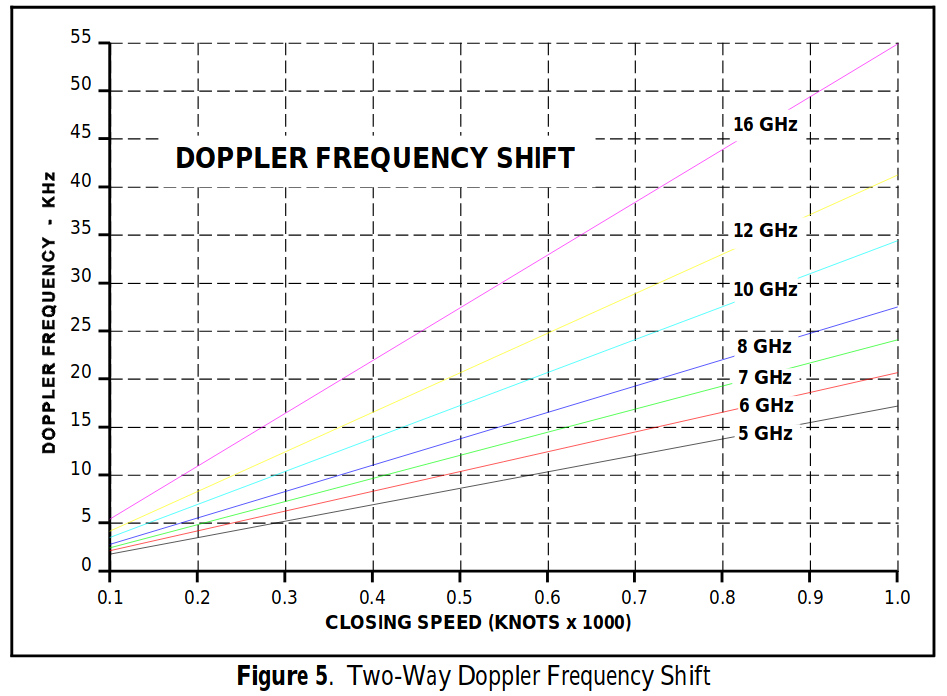

۴)وقتی امواج به پرنده جنگ الکترونیک میرسد چون پرنده در حال حرکت است فرکانس راداری در اثر اثر دوپلر شیفت پیدا میکند اگر پرنده به سمت رادار در حال حرکت باشد فرکانس زیادتر و اگر در حال دور شدن باشد فرکانس دریافتی رادار کمتر از از فرکانس فرستاده شده میشود(مثلا در رادارهای دوپلر از
۵)این اثر برای سنج سرعت هواپیما استفاده میشود).(مثلا با فرض دانستن محل رادار و پدافند سیستم DRFM می تواند با محاسبه اثر دوپلر فرکانس واقعی فرستاده شده را کشف کند).از مشکلات این سیستم ها نیاز به سرعت بسیار بالای محاسبه است که هزینه مدارهای این سیستم ها را به شدت افزایش میدهد،که در
۶)ساخت این تجهیزات سعی میشود برای کاهش هزینه ها از قطعات تجاری معمول استفاده شود. حال که امواج را دریافت شد می تواند با پردازش دیجیتالی امواج دریافتی سیگنال کاذب برای رادار پدافندی بفرست. مثلا به جای اینکه با حرکت خود اثر دوپلر ایجاد کند تا رادار پدافندی پی به سرعت پرنده ببرد.
۷)می تواند شیفت فرکانسی دوپلر را با توجه به مسافت ها از طریق برنامه کامپیتری محاسبه کند و موجی با فرکانس کاذب(با دیده شدن شیفت دوپلر درآن)بفرستد که پدافند در برآورد سرعت هدف به کل دچار اشتباه شود.یا میتوان امواج را نه در جهت حرکت بلکه در جهت دیگری فرستاد تا رادار دچار اشتباه شود
۸)که این امر هم بسیار مهم و موثر است.DRFM از چند قسمت اصلی و پایه‌ای تشکیل شده.۱- تبدیل کننده آنالوگ به دیجیتال ۲- پردازنده دیجیتال ۳-حافظه دیجیتالی ۴-تبدیل کننده دیجتیال به انالوگ(جهات برگرداندن امواج کاذب). در این امر مطابق همه تبدیل های فرکانسی آنالوگ به دیجیتال ما نیازمندیم

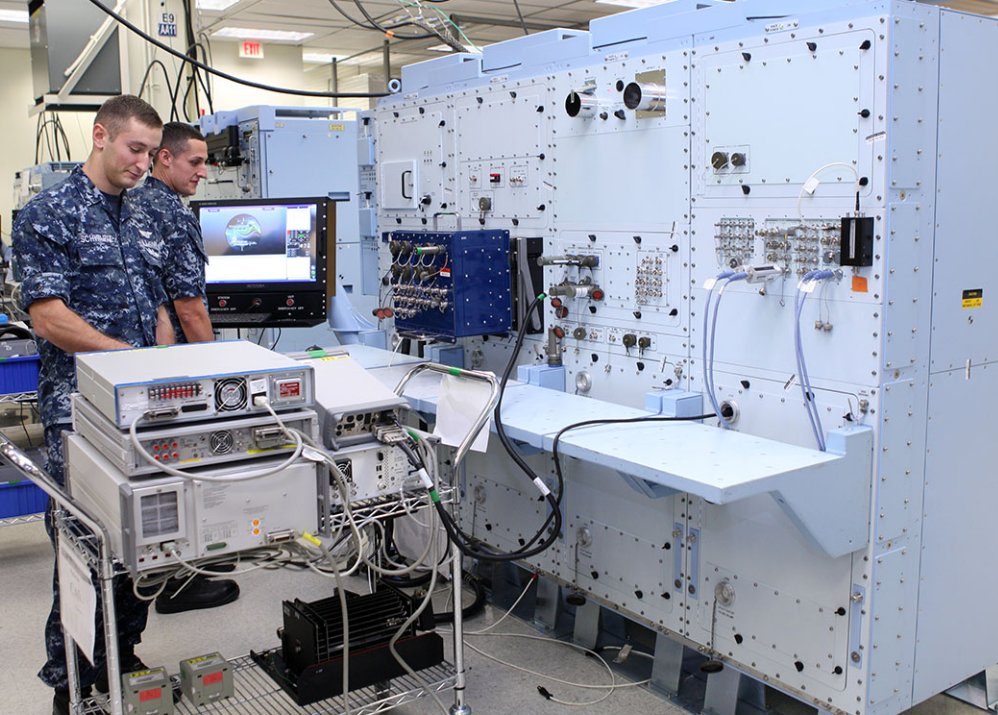

۹)تا در بازه های زمانی از امواج دریافتی نمونه برداری کنیم تا سیگنال به درستی تبدیل شوند(سیگنال نمونه برداری شده طبق پایداری نایکوئیست باید دارای فرکانسی دو برابر فرکانس واقعی امواج باشد وگرنه اطلاعات از دست خواهد رفت).نیروی دریایی آمریکا تقریبا روی همه پرنده‌های خودش همچین سیستمی

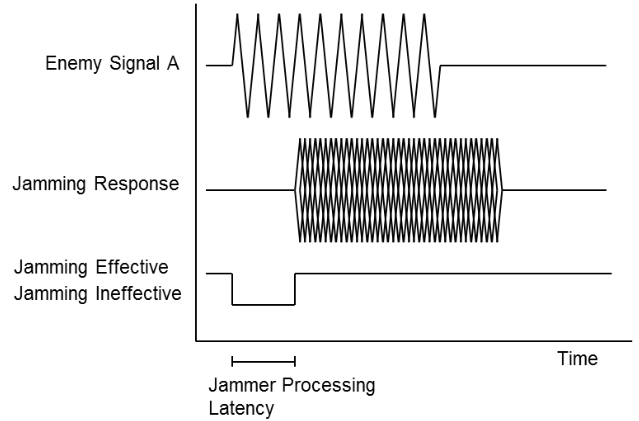

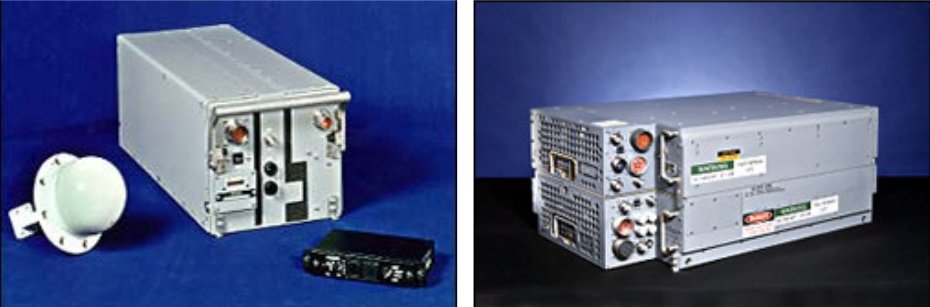

۱۰) را دارد که امواج راداری دشمن شناسایی تایید می کنن و بعد سیگنال متضادی رو ارسال میکنن مثل ALQ-162 و ALQ-126B. حال فرض کنیم دشمن فقط یک نوع سیگنال راداری نمی فرستد بلکه ۲ سیگنال A و B را می فرستد. اگر سیگنال A را بفرست سیستم این موج را دریافت می کند آن را پردازش میکند و سیگنال

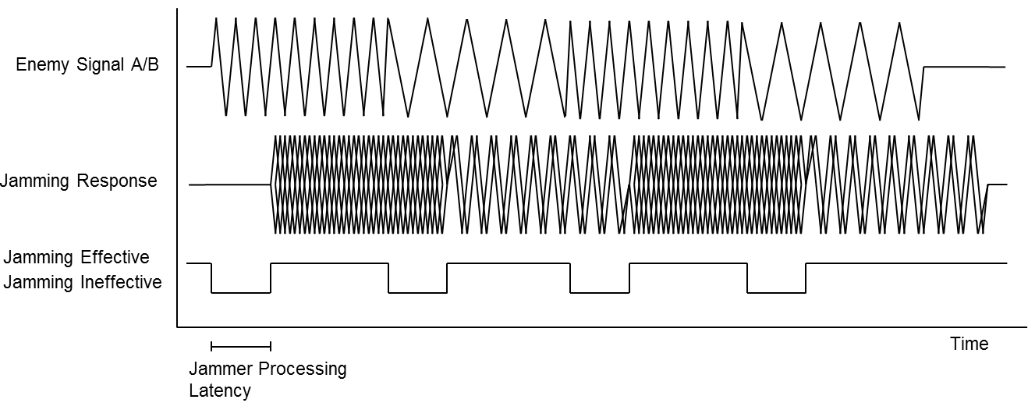

۱۱) متقابل خود را به سمت رادار می فرستد(در طول ۵۰ میلی ثانیه)، این با تاخیری همراه است.(مطابق شکل). حال همین مساله برای سیگنال B هم وجود دارد. حال بگذارید مساله را کمی پیچیده تر کنیم اگر رادار بخواهد بین دو سیگنال در هر ۱۵۰ میلی ثانیه جهش کند آنوقت این تاخیر( بجهت ناهماهنگی در

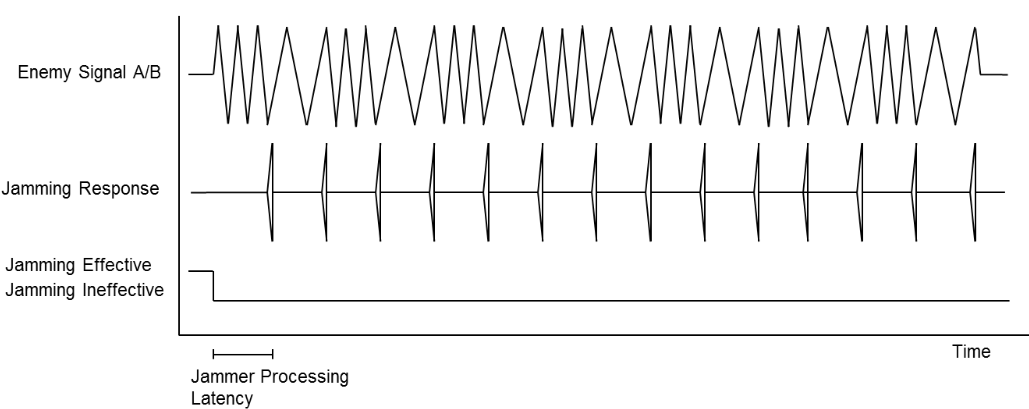

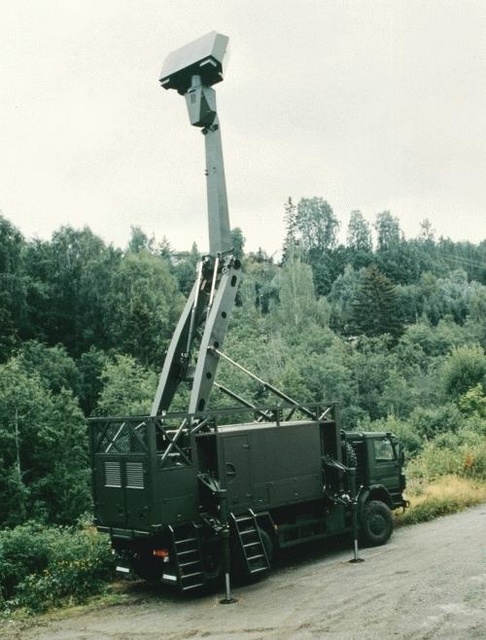

۱۲)زمان درست تبدیل) جمر را به صورت تصادفی بشکست می کشاند (مطابق شکل). ولی اگر این جهش به ۵۰ میلی ثانیه برسد به واسطه تاخیر در رندرینگ سیگنال عملا پاسخ جمینگ غیر موثر خواهد شد.از جمله رادارهایی که این امر بسیار موثر اجرا می کنند رادار سوئدی Giraffe AMB است. در حال حاضر برای افزایش

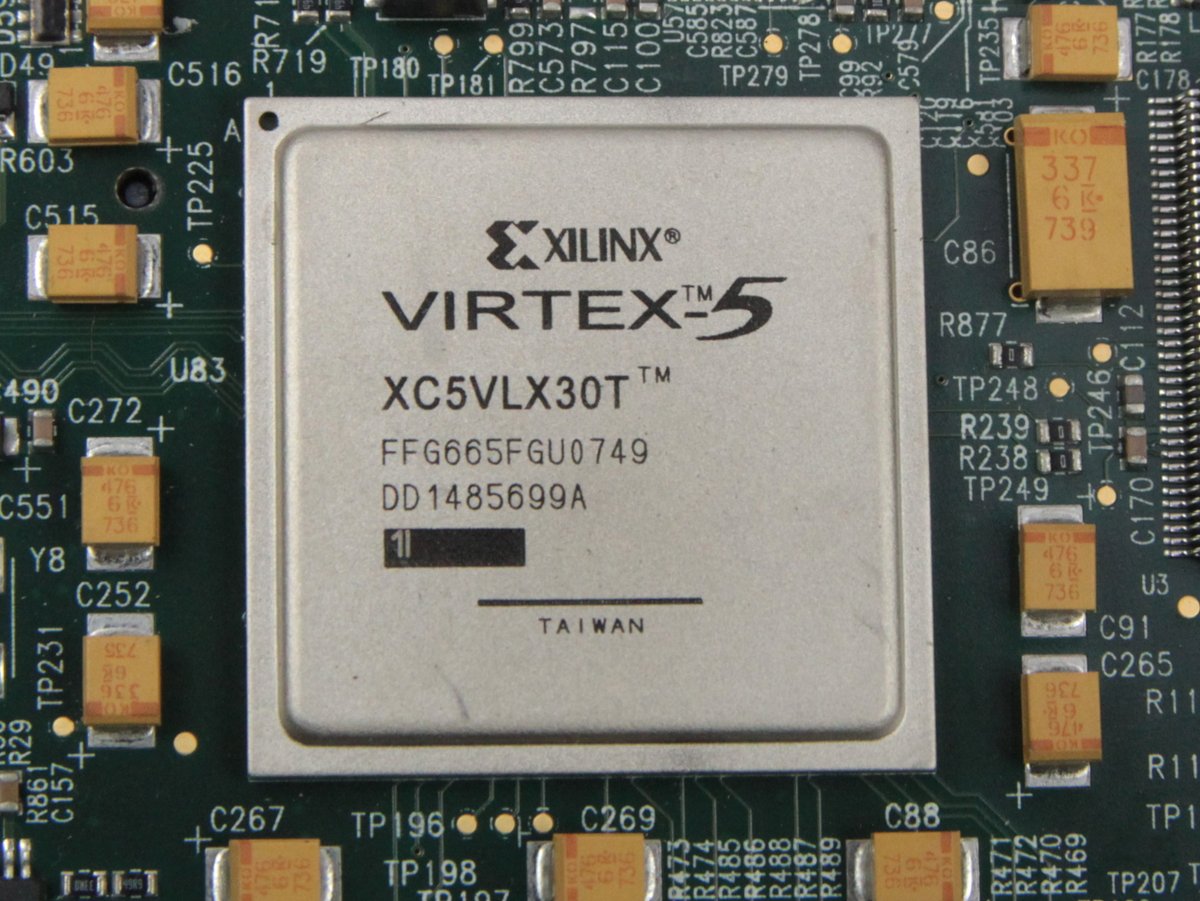

۱۳)سرعت،کاهش هزینه ها و برنامه پذیری از مدار مجتمع دیجیتال برنامه‌پذیر(FPGA) استفاده میشود که تاثیر زیادی در افزایش سرعت مرحله نمونه برداری سیگنال دارد(مثلا مدل Xilinx Virtex-5 یکی از FPGA پر استفاده در این امر است). DRFM میتوانند فرکانس را تا 100,000 کیلوهرتز کم یا زیاد کنند و

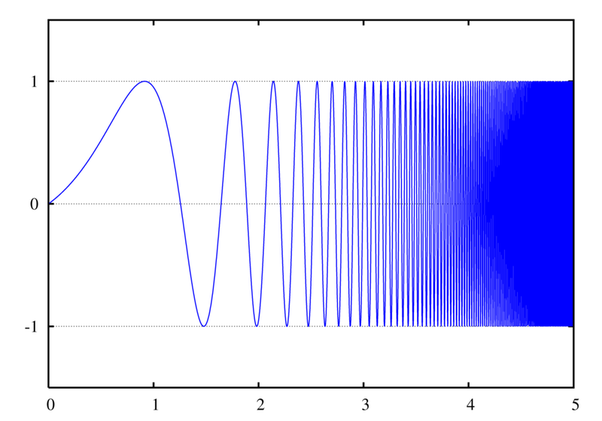

۱۴)نوعی اثر دوپلر را به امواج القا کند و به سمت رادار رهگیر بفرستد.DRFM باید مواردی مثل کدگذاری فاز و chirp سیگنال راداری(تغییر فرکانس در یک سیگنال) دریافتی را در نظر بگیرد. اینکار باعث میشود تشخیص اینکه هواپیما به سمت رادار در حال حرکت است یا از آن دور میشود مشکلتر شود. یکی از
۱۵)کاربرد های این مدارها توسعه کم هزینه‌تر خود رادارها است میتوان به کمک DRFM پرواز هواپیماها و سیگنال RF را شبیه سازی کرد زیرا هر ساعت پرواز میتواند هزاران دلار هزینه دربر داشته باشد.بازار این تجهیزات در بخش نظامی و غیر نظامی در سال ۲۰۱۶ بالغ بر ۶۱۳ میلیون دلار بود است
۱۶)که پیش بینی میشود تا سال ۲۰۲۲ به ۱/۲ میلیارد دلار برسد.بازیگران کلیدی این تجهیزات در بازار ایرباس،نورثروپ گرومن، ریتون، البیت سیستمز اسرائیل ...هستند.
