POLÍPTICO DE 1981 SOBRE LA CENTRAL NUCLEAR DE ASCÓ
Hace poco cayó en mis manos un folleto informativo plegado a modo de mapa y editado cuando la central todavía estaba en construcción. Aunque algunos datos están desactualizados, creo que merece un HILO.
Hace poco cayó en mis manos un folleto informativo plegado a modo de mapa y editado cuando la central todavía estaba en construcción. Aunque algunos datos están desactualizados, creo que merece un HILO.
El principal promotor de Ascó fue FECSA (Fuerzas Eléctricas de Cataluña), empresa privada que luego formó parte de @Endesa. Actualmente Ascó I y II están gestionados por ANAV anav.es y tienen una potencia eléctrica de 1032,5 MW y 1027,2 MW respectivamente.
En el plano original se puede observar la ausencia de la torre de refrigeración, que fue una construcción posterior. Ascó disponía originalmente solo de torres de tiro forzado con ventiladores (41).
Plano de situación en la provincia de Tarragona y breve descripción de los sistemas principales.

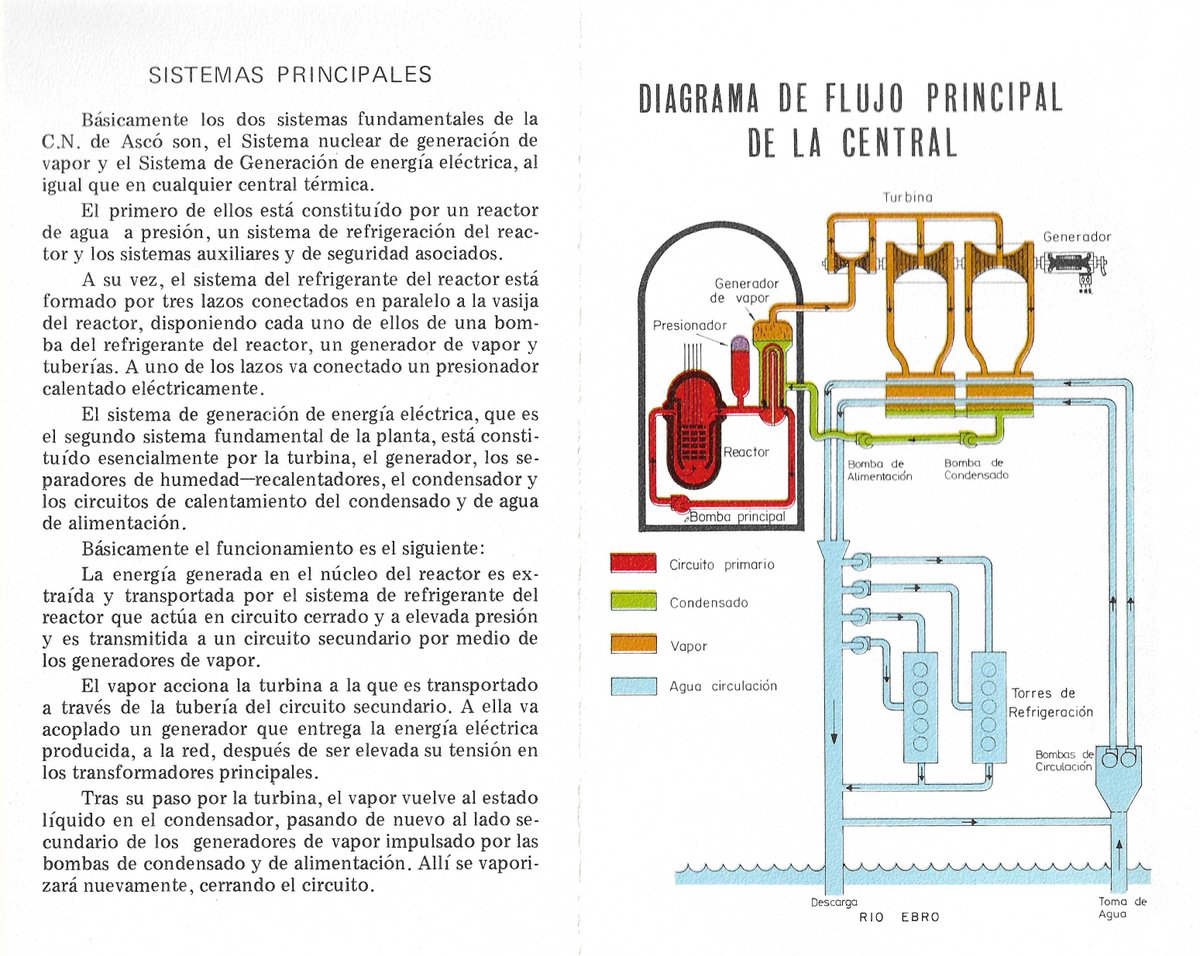

Diagrama de flujo dy descripción del funcionamiento de cada uno de las unidades de Ascó, el habitual en un reactor de agua a presión (PWR) de Westinghouse.
Planta principal de los edificios principales: Contención, Auxiliar, Control, Turbinas y Combustible.

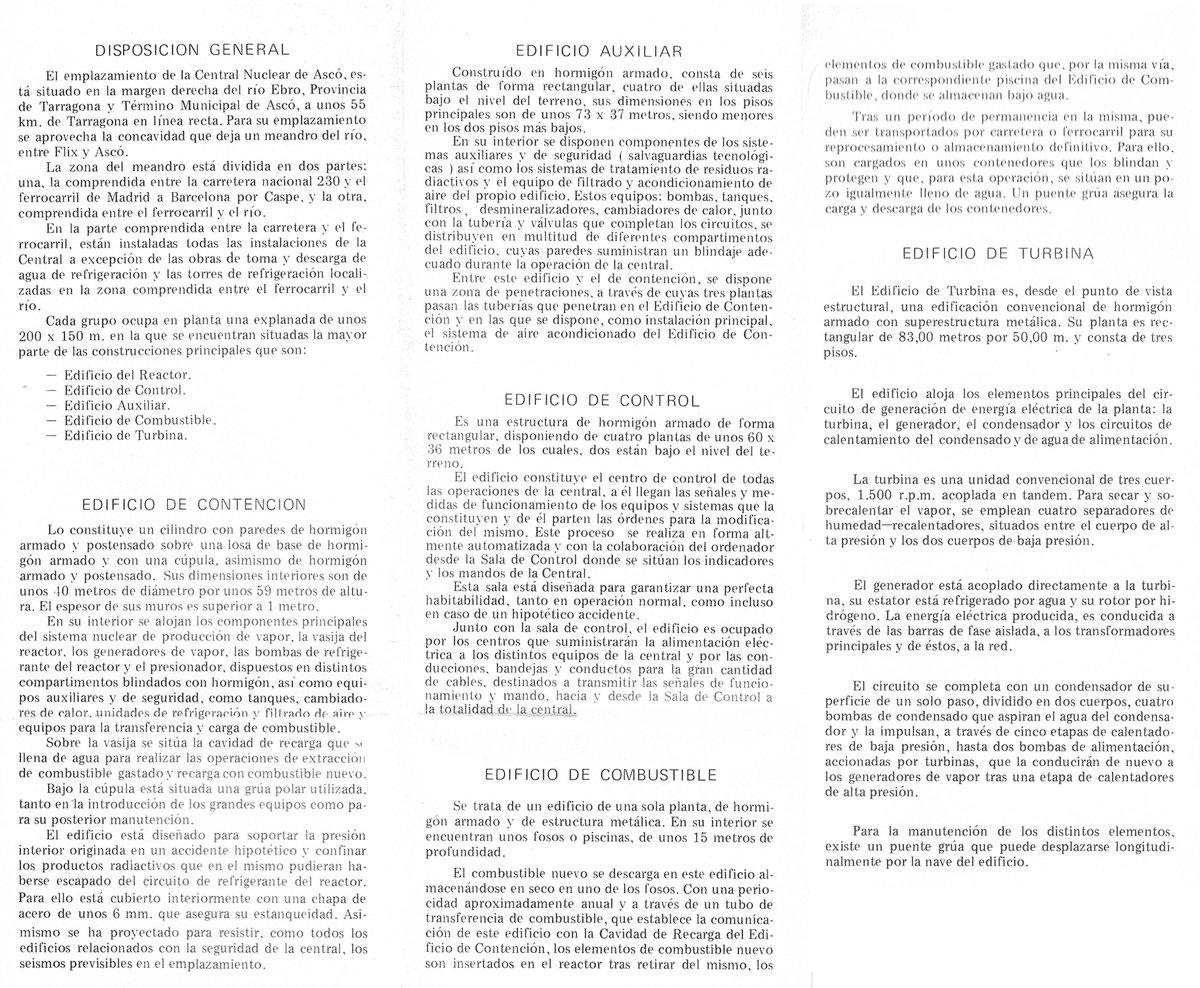

Descripción y contenido de los edificios.

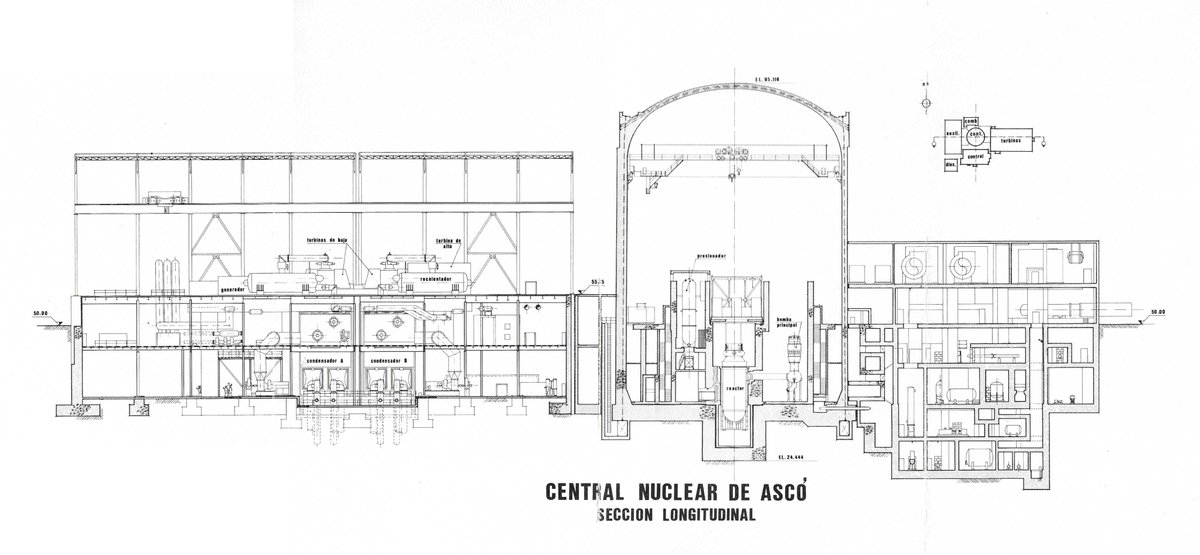

Sección longitudinal. La cota de las calles de la central es de 50 metros sobre el nivel del mar.

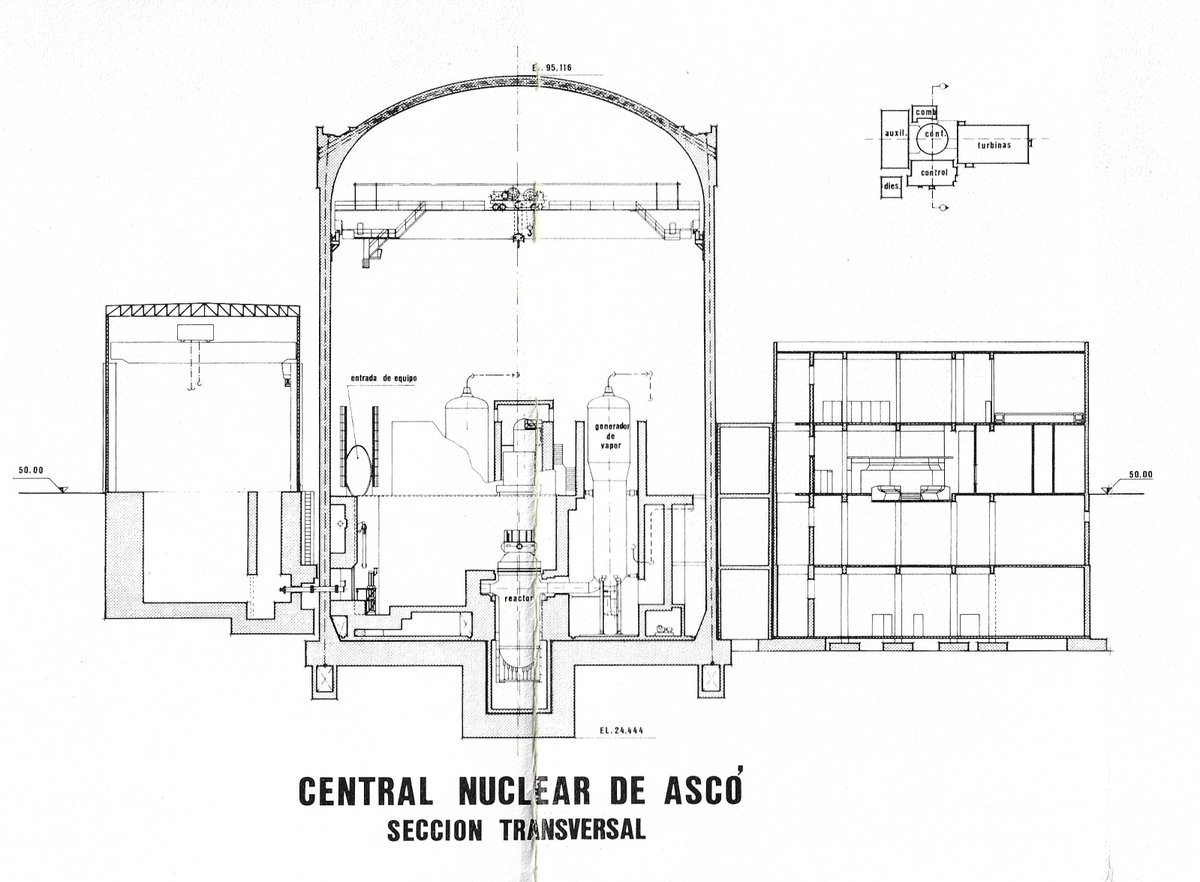

Sección transversal. Se puede observar la enorme losa de cimentación en la parte inferior del edificio de conetención.

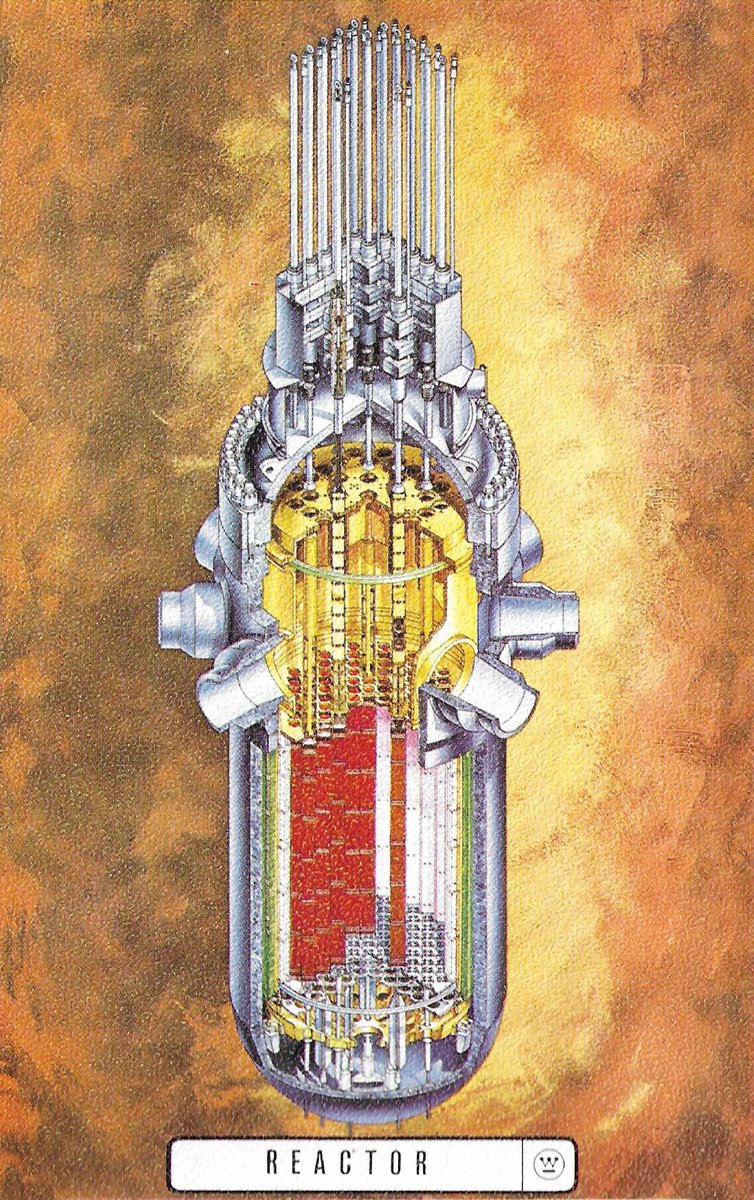

Vasija del reactor nuclear.
Elemento combustible y sus características. Actualmente utilizamos enriquecimientos entre el 4% y el 5% para realizar ciclos de funcionamiento de 18 meses. Inicialmente los ciclos eran de 12 meses y el enriquecimiento era menor.

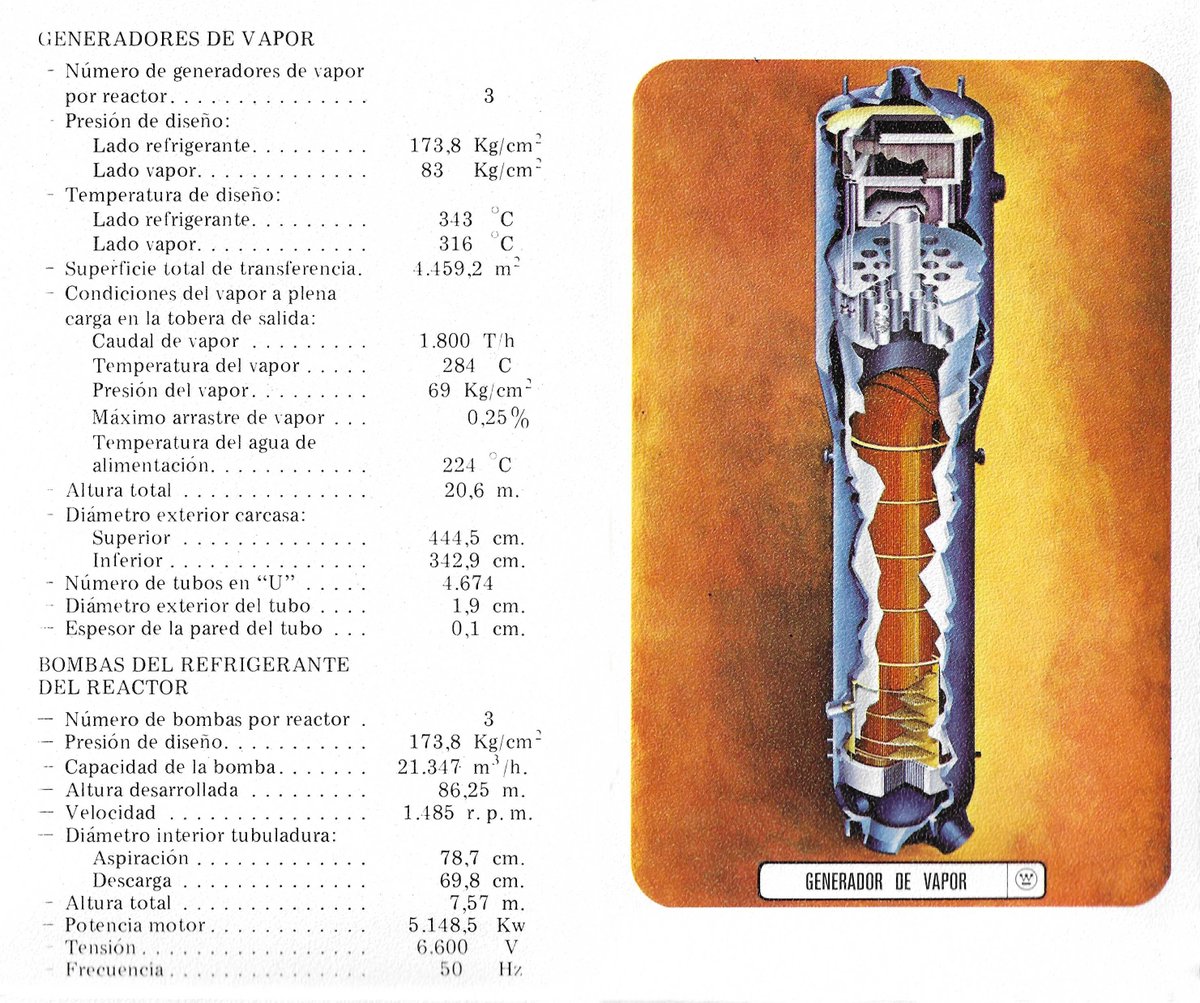

Generador de vapor (3 por reactor).

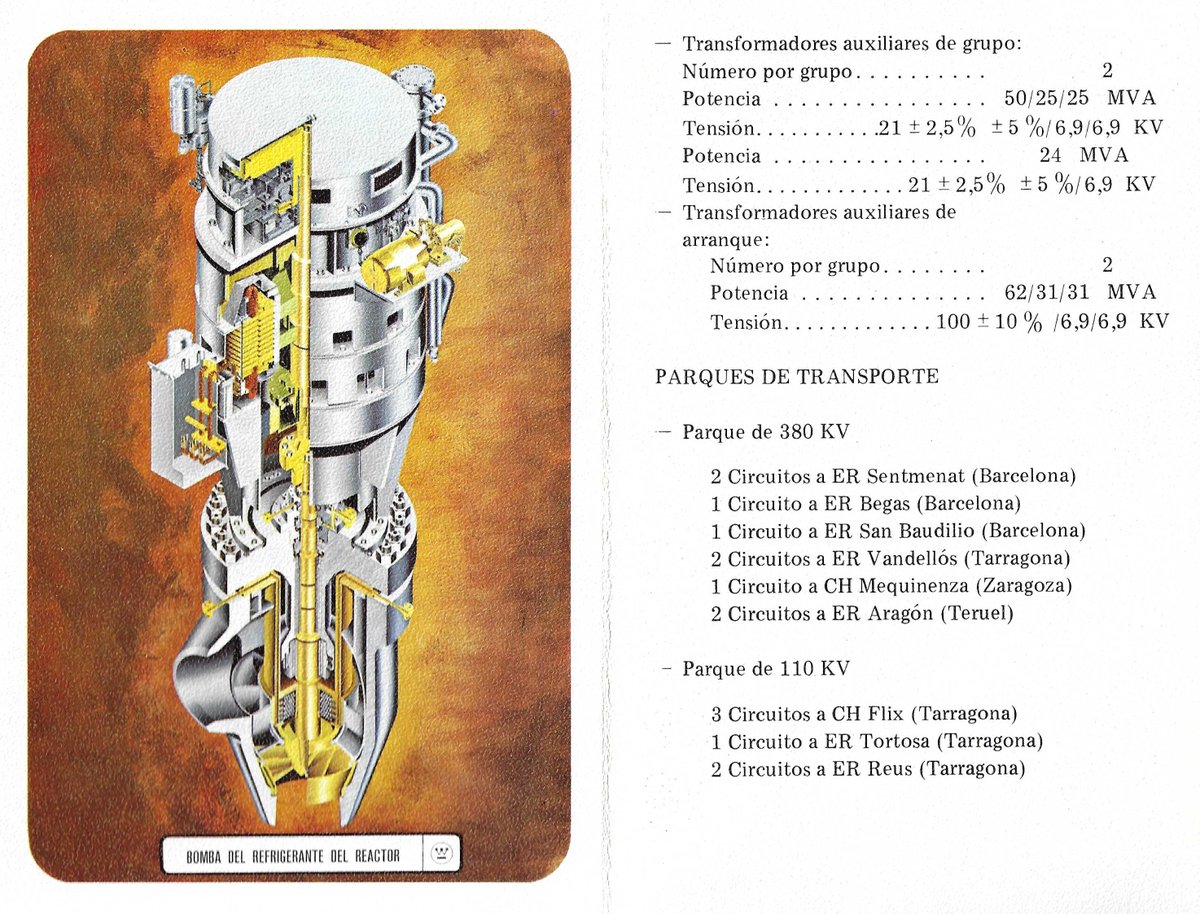

Y finalmente la bomba bomba del refrigerante del reactor (3 por reactor), con su descripción en la anterior imagen, además de datos sobre los transformadores principales, transformadores de arranque y parques eléctricos de 380 kV y 110 kV.
Mi agradecimiento Eduardo Gallego, profesor universitario y antecesor en la divulgación nuclear, así como a su hijo y mi compañero de trabajo Daniel Gallego, por prestarme éste y otros documentos cuya información quizás algún día verá sus frutos.
• • •
