Thread by @e_goberna

El puente de la izquierda es un arco y el puente de la derecha es un semiarco. Estás tan incrédul@ como yo cuando me lo explicaron por primera vez. #Hilo va👇.
#puentes, #Ingeniería , #estructuras, #bridges, #Engineering, #structures #NoSoloPuentes
Fotos: @delajed @kennymax1

Me voy a valer de las manos, claro.

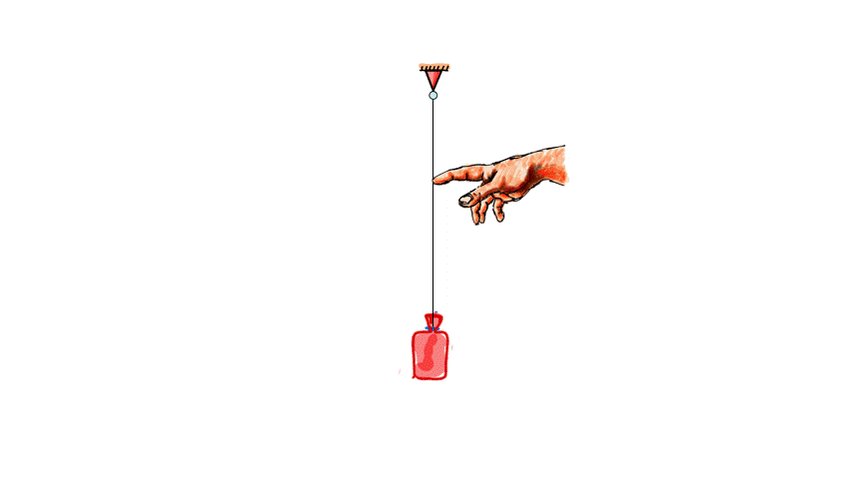

Sostengamos un hilo del que cuelgan unos pesos. El hilo no pesa, por cierto.

Cortamos el hilo en un punto intermedio. Lo retenemos con otras extensión de hilo del que no cuelga ningún peso. Los hilos siguen sin pesar.

Sustituimos el hilo de retenida por un puntal. Todo igual, el hilo de los saquitos ni se entera.

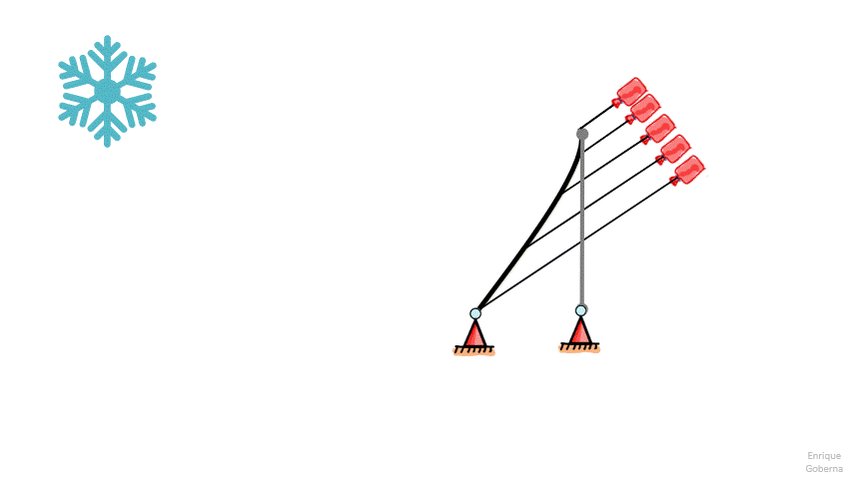

Hacemos foto fija, congelamos el mundo y rotamos hasta que el puntal quede vertical.
Acabamos sustituyendo las manos por unos soportes fijos.

Nos ha quedado una imagen un poco extraña en la que los saquitos tiene una dirección antinatural. Vamos a arreglarlo.

Vamos a poner los saquitos en vertical, que parece lo más natural. Para eso nos vamos a valer del mecanismo de la imagen inferior. Probad en casa bajo la supervisión de un niñ@, por favor.

Pues eso, vamos a poner tramitos horizontales que nos desvíen la dirección del hilo de cada saquito. Lo hacemos sucesivamente, saquito a saquito.

El hilo que al principio estaba en tensión pasa a ser un semihilo en compresión. Al estar en compresión, lo podemos llamar semiarco.
El puntal de retenida pasa a ser un tirante de retenida.
Cada saquito ha sido desviado por un puntal horizontal al cual llamaremos tablero.

Parece que tenemos un puente!

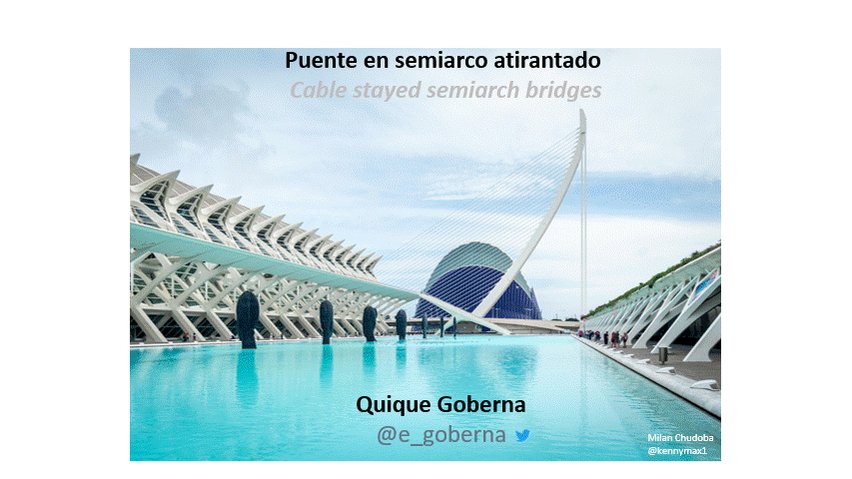

Este puente en concreto está en #Valencia, España y es de Santiago Calatrava.

Foto: @danv.jpg en instagram

Os dejo la película entera.
Espero que hayas disfrutado del tanto como yo haciendolo!
#puentes, #Ingeniería , #estructuras, #bridges, #Engineering, #structures, #NoSoloPuentes

*del hilo
