El puente de la izquierda es un arco y el puente de la derecha es un semiarco. Estás tan incrédul@ como yo cuando me lo explicaron por primera vez. #Hilo va👇.
#puentes, #Ingeniería , #estructuras, #bridges, #Engineering, #structures #NoSoloPuentes
Fotos: @delajed @kennymax1 Me voy a valer de las manos, claro.

¡Vega, que nos vamos! Hoy voy a empezar en la imagen de la izquierda y voy a acabar en la imagen de la derecha. Si no te lo crees del todo, ¡#Hilo va!
#puentes, #Ingeniería , #estructuras, #bridges , #Engineering, #Structures #NoSoloPuentes Aquí tenéis un cubo en un llamado “equilibrio inestable”. Claro, el cubo volcará a poco que sufra una leve acción lateral.

¿Habéis visto alguna vez un puente que sostiene a otro puente? Acompáñame y verás.

#puentes, #Ingeniería , #estructuras, #bridges, #Engineering, #Structures Estamos en Berlín, muy cerca del Reichstag, cruzando el río Spree. Ahí nos encontramos una pasarela muy curiosa que conecta dos edificios oficiales del gobierno alemán. (Paul-Löbe-Haus con el Marie-Elisabeth-Lüders-Haus)

google.es/maps/@52.52044…

Hoy me voy a #Turquía para hablar de unos #puentes muy especiales. Hilo va 👇

#puentes, #estructuras, #Ingeniería, #bridges, #structures, #Engineering , #Historia Mimar Sinan (1490-1588) fue el arquitecto principal del Imperio otomano, sobre todo en tiempos de Solimán el Magnífico, sultán y enemigo sempiterno de Carlos V (al menos uno de ellos).

Hoy empezaré en la imagen de la derecha y acabaré en la imagen de la izquierda. Si no te lo crees del todo, #Hilo va!
#puentes #bridges #Engineering #CivilEngineering #estructuras #ingeniería #Archaeology #History #Ingeniería

Hilo dedicado a @NaoCasanova Este el Jerjes I, el Grande, coronado en el 486a.C como rey de los persas.

Venga, empecemos primero por recordar algunas de las celosías más usuales.

#puentes, #Ingeniería , #estructuras, #bridges, #Engineering, #Structures Lo interesante de las celosías es que los elementos que las componen trabajan únicamente a compresión o a tracción para un determinado estado de cargas. Tomo los ejemplos de la celosía tipo Pratt y Howe sometidas ambas a una carga uniforme.

Hoy empezaremos con la imagen de la izquierda y acabaremos en la imagen de la derecha. Si no te lo crees del todo, hilo va.

#puentes, #Ingenieria, #estructuras, #bridges, #Engineering, #Structures Esto es una viga simplemente apoyada. Tiene un punto fijo A y otro deslizante B (carrito). En realidad, si la viga AB es rígida, el punto B se puede considerar fijo dado que está bloqueado horizontalmente por A.

Me voy a las afueras de #Glasgow para ver uno de esos puentes que no te deja indiferente.

Puente de Erskine, sobre el río Clyde, #Escocia, Reino Unido.

google.com/maps/@55.91935… Se trata de un puente atirantado metálico de 305 m de luz con tan solo dos cables sosteniendo el vano principal.

No conozco ningún otro puente atirantado con una vano tan grande con tan pocos tirantes. Es una mezcla de proeza y temeridad a partes iguales.

¡Hora de tender la ropa! ...y de diseñar estructuras, ya veréis.

#estructuras,#structuralengineering, #structures, #architecture,#arquitectura, #100x100MasterHouses Esto es un tendedero común o, como yo lo llamo, cuerda funicular para colgar la ropa húmeda. ;-)

Hoy vamos a tirar del #hilo...

#Engineering #bridges #structures #puentes #Ingeniería #IngenieríaCivil #estructuras Supongamos que tenemos una viga simplemente apoyada.

¡Empezamos! Repasemos algunas de las vigas y celosías más comunes.

Todas ellas son de un vano y tienen condiciones de apoyo isostáticas, esto es, un apoyo fijo y otro deslizante.

#estructuras #ingenieria #IngenieriaCivil #CivilEngineering #structures Si a una de estas vigas (he escogido la celosía Warren) le doy una ligera curvatura, el comportamiento estructural de la misma apenas diferirá de la versión recta. Esto es porque las condiciones de apoyo son isostáticas.

A ver, a los fabricates de juguetes, NO TODO VALE.
;-)

#puentes #Engineering #CivilEngineering #estructuras #ingeniería Venga, vamos a repasar juntos tipologías básicas de puentes que podríais incluir en vuestro inventario. Ya de paso repasamos todos.

¡La proporción y la escala, os la compro! Iré desde la tipología de puente más sencilla a la más complicada.

Abrimos hilo:

#puentes #estructuras #bridges #structures A este hilo le vamos a colgar un peso (saquito). Este hilo adquirirá una forma como la representada.

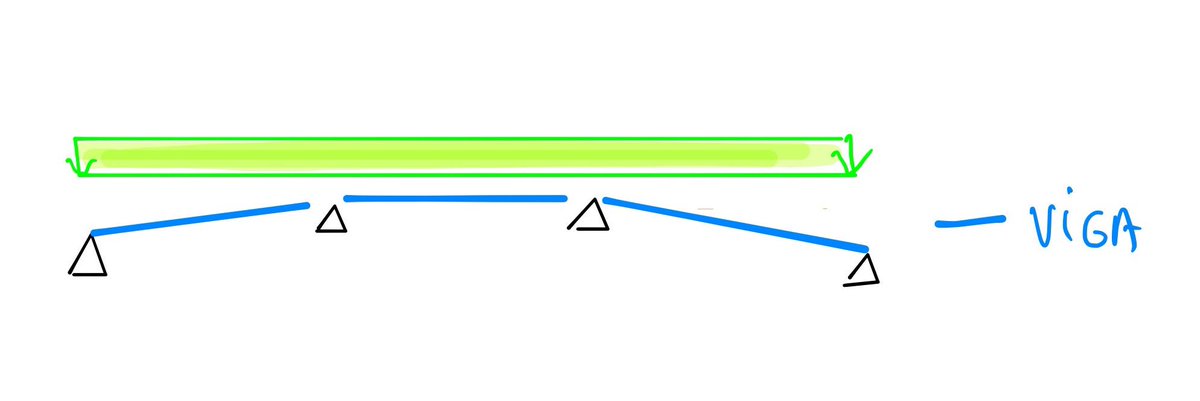

Supongamos que encadenamos tres vigas biapoyadas sometidas a una carga permanente. Y de esta manera abrimos hilo... Supongamos que a seas vigas les quitamos su rigidez a flexión, es decir, las convertimos en cables. Dadas las cargas permanentes y la flecha “f”, los cables adquirirán la forma funicular (catenaria).
