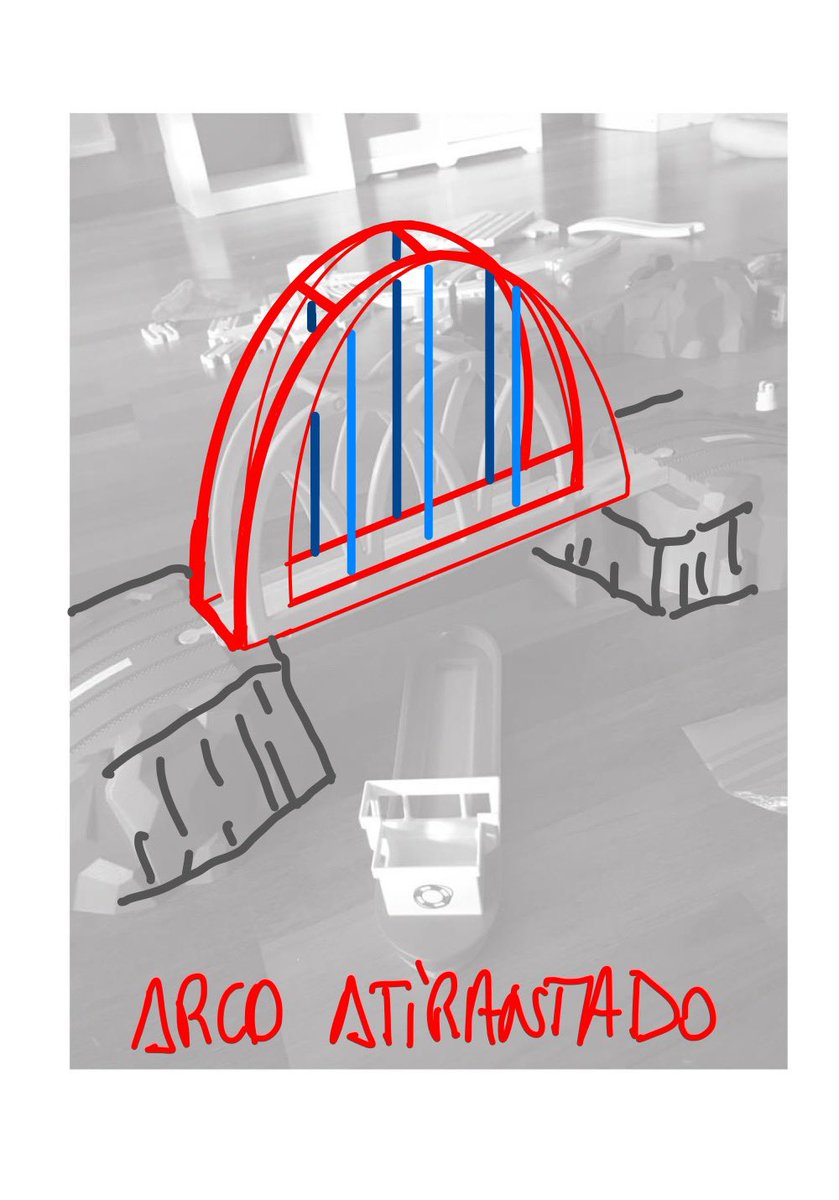

A ver, a los fabricates de juguetes, NO TODO VALE.
;-)
#puentes #Engineering #CivilEngineering #estructuras #ingeniería
;-)
#puentes #Engineering #CivilEngineering #estructuras #ingeniería
Venga, vamos a repasar juntos tipologías básicas de puentes que podríais incluir en vuestro inventario. Ya de paso repasamos todos.
¡La proporción y la escala, os la compro! Iré desde la tipología de puente más sencilla a la más complicada.
¡La proporción y la escala, os la compro! Iré desde la tipología de puente más sencilla a la más complicada.
Empiezo con el puente viga. La viga más clásica que hay es la celosía.
Hay más tipos de vigas. He incluido una de alzado curvo .
Hay más tipos de vigas. He incluido una de alzado curvo .
El puente en arco es otra tipología básica. Abajo, dos propuestas de “piedra”.
El puente atirantado. Una de mis tipologías favoritas.
Por último, el puente colgante. ¡El campeón de los puentes!
Si el paso del barco es un requisito importante en la trama del juego, los puentes también pueden ser móviles. Aquí algunos ejemplos.
Aquí un mural resumen de las tipologías básicas con ejemplos de las mismas.
¡Buen fin de semana para tod@s!
Y a los que hacéis juguetes, ¡gracias!
¡Buen fin de semana para tod@s!
Y a los que hacéis juguetes, ¡gracias!
Hay quien se pregunta, y con razón, qué tiene de malo el puente de juguete. Como juguete, nada.
Es verdad que como “estructura” es un lío. Eso me ha invitado a aclarar las tipologías más básicas de puentes. Y es que las cosas, al menos en ingeniería, cuanto más claras, mejor.
Es verdad que como “estructura” es un lío. Eso me ha invitado a aclarar las tipologías más básicas de puentes. Y es que las cosas, al menos en ingeniería, cuanto más claras, mejor.
Un arco necesita estar fijo en sus extremos. En un hilo de mi TL lo representé con unas manos que agarraban firmemente el hilo (funicular, izda.) o el arco (antifunicular, dcha.).
Al abstraer dos de los arcos consecutivos del puente echamos en falta el apoyo en “B”.
Al abstraer dos de los arcos consecutivos del puente echamos en falta el apoyo en “B”.

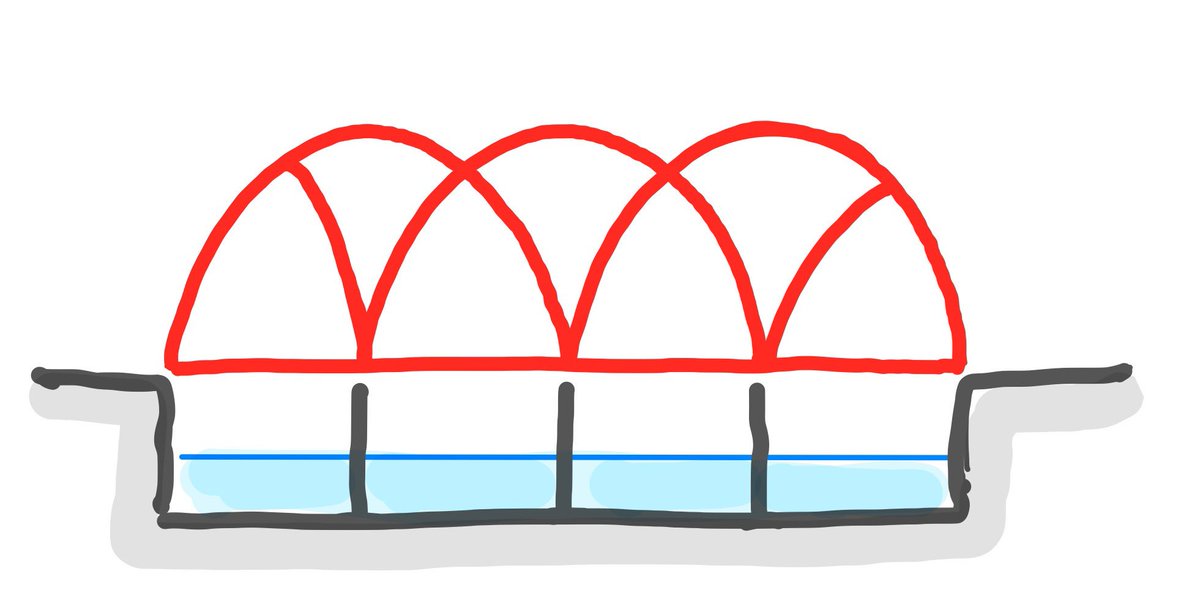

Por tanto, habría que añadir unos pilares. Claro, ¡como en el claustro del monasterio!
En este puente sería más que cuestionable para qué sirven los arcos si al final no hacen más que sostener su propio peso. Serían un adorno que no colabora a resistir las cargas de tráfico por ejemplo. Bueno no entremos ahí...
A falta de pilares, el mecanismo resistente del puente de juguete es (o quiere ser) el de viga celosía. Pero una celosía está formada por triangulaciones de elementos rectos, que no es el caso y es lo que “chirría”.
Pese a todo, mucho me temo que si al niñ@ le das a elegir entre todo los puentes propuestos, la elección es clara. 👇🏻
