Winterprojekt: Der Jukebox neues Leben einhauchen. Da ich aber weder der Typ für Restaurationen bin noch auf Single-Play Schlager-Schallplatten stehe werde ich sie mit Spotify-Anbindung und RGB-LEDs versehen. Sorry an die Retro-Fans.
Schritt 1: Den Schaltplan mit @23n27 zusammen enträtseln. Bonus: deutschsprachiger Schaltplan und durch das ganze System konsistente Kabelfarben: „elfenbein-violett-gestreift“
Der Schaltplan wurde übrigens im Jahr 1967 gezeichnet, 20 Jahre vor meiner Geburt.
Alte Stecker ab (mit genug Slack so dass man sie in Zukunft wieder anknüpfen könnte) und moderne Stecker dran crimpen.
Huiii der RaspberryPi HAT wird wohl doch etwas komplexer als erwartet – mit integrierter I2S Soundkarte. Ob das funktionieren wird… github.com/MaZderMind/juk…
Das ist doch erstaunlich voll geworden (auch wenn es für Leute die das täglich machen sicher nicht besonders eng ist)
I-N-S-A-N-E.
Bald kommen die PCBs an :o) Ich bzw. ein freundlicher Leser haben bereits zwei Fehler gefunden. Die Topologie rund um den High-Side Switch Q4 ist Banane und bei U8 floatet der RESET-Pin. Trotzdem hoffe ich viel über das Gesamtsystem zu lernen – und dann gibt's eine revB.
Dieser unglaublichen Preise und Lieferzeiten ermöglichen es wirklich sowas wie Iterationen zu haben. Ausprobieren und Iterativ verbessern. Total Normal bei Software; aber bei Hardware gibt's das noch nicht lange.
@DHLPaket Puh, das Bodge-Level stellt meinen Konzentrationsgrad dieser Tage sehr gut dar. Immerhin kann ich nun mit dem I2C EEPROM und den SPI-GPIO-Extendern reden.
Es kann nun auch blinken
Oh boy; Linux Kernel DeviceTree OVerlays sind ausführlich dokumentiert, trotzdem braucht's ne Weil bis man weiß, was man wo findet. Ich kann nun auf jeden Fall Interrupts und darüber Input-Events triggern.
Die ESD Protection Dioden und Widerstands-Arrays sint winzig. Ich hätte gern ein Mikroskop oder eine Lupen/Lanpen kombi. So lange tut es auch der Digitalzoom vom iPhone.
Alle richtig rum

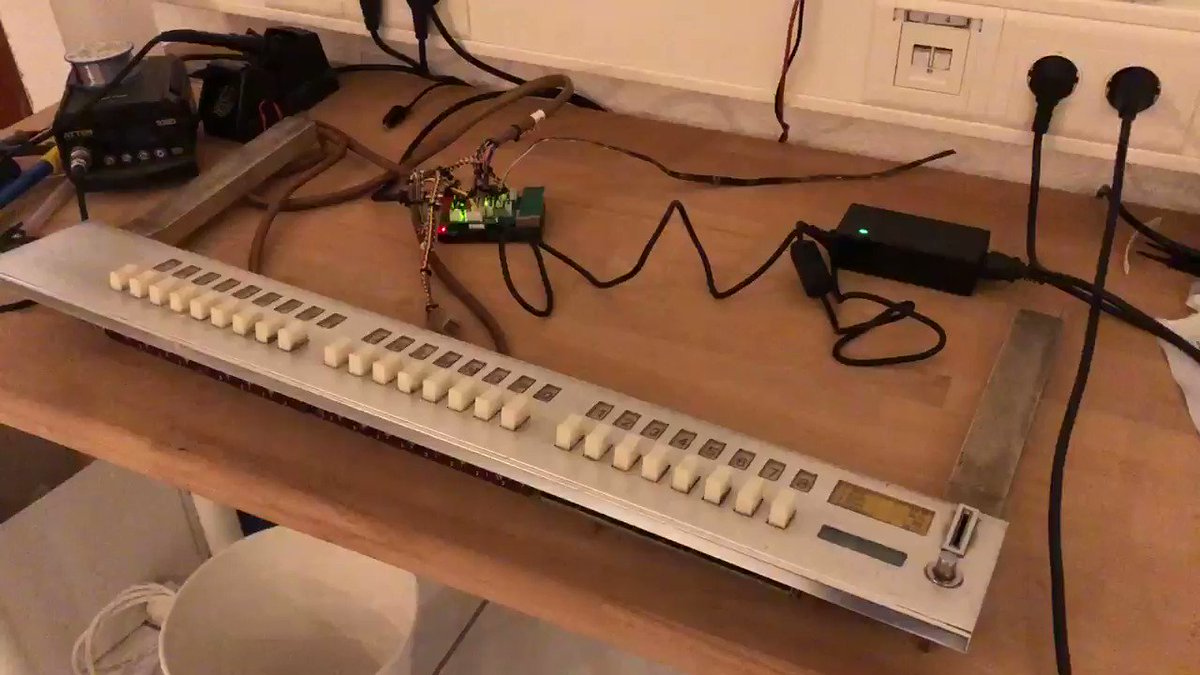

Input Controller ☑️
Erstaunlicherweise funktioniert der DAC (PCM5122) quasi auf Anhieb :-) – hab ich gut vom Referenz-Design kopiert. Bei 8kHz sieht man schön wie der DAC im Grenzbereich regaiert. Theoretisch hat der DSP im DAC noch verschiedene Programme; mal sehen was die tun…
They are so tiny 💚
0603 LEDs
0603 LEDs
Die sind hart an der Grenze zum Hand-Löten. Da löte ich ja TSSOPs lieber.
Ihr bekommt das jetzt einfach ungeschnitten weil ich so happy bin 😌
Ein Rückschlag: Irgendwas ist in meinem Labornetzteil gestorben und der On/Off Switch schaltet nicht mehr aus.
Vermutlich hat der Inrush-Current von dem Überschlagsfunken beim (vermeintlich spannungsfreien) anschließen den Traco TSR-2-2450 gegrillt. Short auf der 5V Ausgangsrail.
Vermutlich hat der Inrush-Current von dem Überschlagsfunken beim (vermeintlich spannungsfreien) anschließen den Traco TSR-2-2450 gegrillt. Short auf der 5V Ausgangsrail.
Und stinkt wie Sau. So sieht‘s darin aus:
Sonst alles noch gut zim Glück. So schaut revB nun komplett in Betrieb aus (mit dem 30V Plugpack)
Things are coming together
Montage
Fast frrtig
Es fehlen noch viele LEDs und Lautsprecher-Spannstoff
Es wird bunttttt
Welche Sequenz gefällt euch am Besten?
Die Jukebox kann jetzt auch Radio, Podcasts und die Tagesschau.
Und hat nun einen eigenen 🏳️🌈Spotify-Account. Ihr könnt ihr ihr unter jukebox@mazdermind.de folgen ;)
Mit dem Bespannen der LED-Front und dem installieren der Sekundärbeleuchtung hinter dem originalen oberen Glas ist das Projekt nun erst mal Abgeschlossen.
