تحت هذي التغريدة راح أطرح موضوع شيق جداً عن مواد البناء من البيئة المحلية، يناسب بيئتنا في المملكة،
البناء بال Rammed Earth. الي هو الرمل المدكوك و المضغوط.

طبعاً كلنا نعرف الوصية المعمارية الثمينة للمعماري المصري حسن فتحي "بص تحت رجلك وإبني" ويقصد أن تبني من نفس المواد المتوفرة بالبيئة التي تعيش فيها. لأن الله سبحانه خلق هذي المواد لتتحمل هذا المناخ و عوامله. فهي وصية حكيمة ودقيقة.

فاذا كنت في الغابة، أفضل مادة تبني فيها منزلك هي الخشب، لأن الخشب اساساً لن يعيش في هذي الغابة مالم يكن مناسب لها من جميع النواحي تقريباً. واذا كنت فوق الجبال فالحجارة تعد أفضل خيار لتحملها الطقس هناك، واذا كنت في الصحراء فالرمل او الطين هو الخيار الأفضل من ناحية الخواص.

هذا من غير ذكر المضار البيئية و الهدر في الطاقة لجلب مواد من دولة او اقليم آخر. لذا في LEED لتصنيف المباني حددوا دائرة ٥٠٠ ميل من المشروع للمواد المستخدمة في بنائه لتقليل الهدر في توصيل هذي المواد.

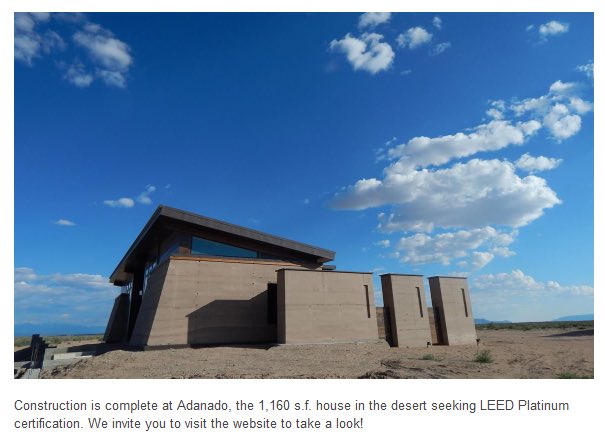

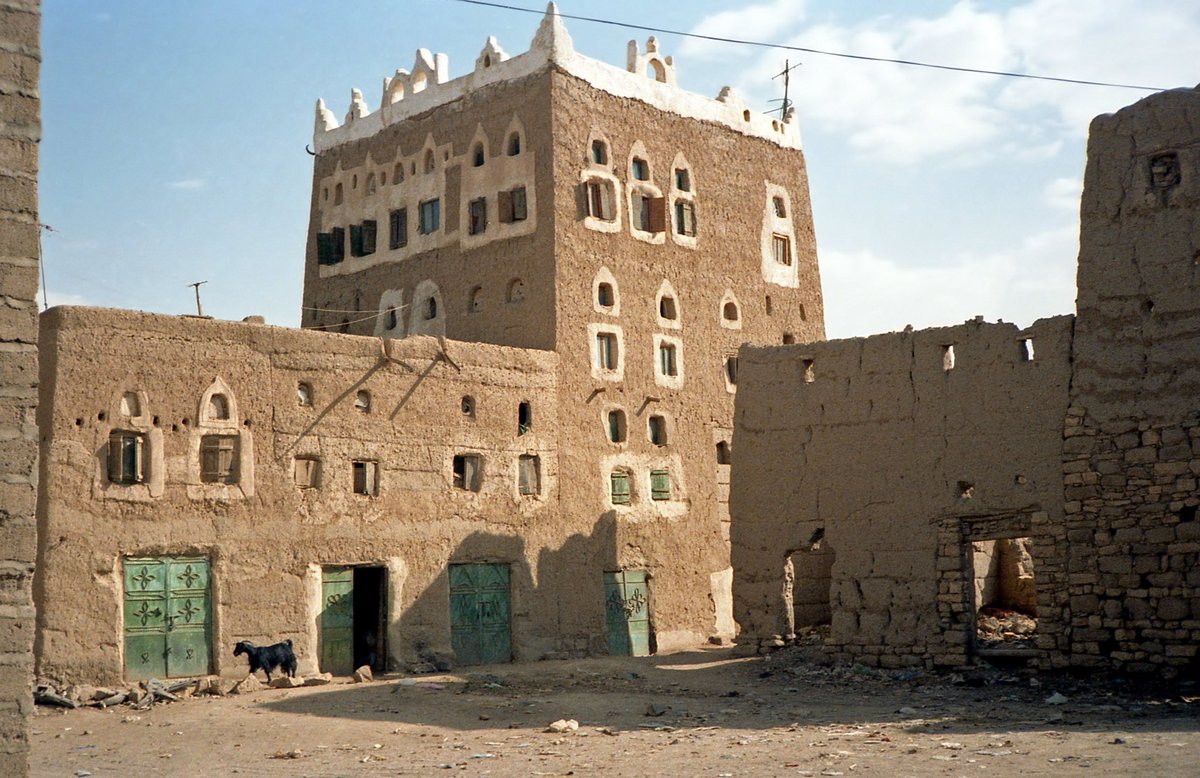

هذا هو التأصيل في اختيار المواد، وفي تراثنا المحلي أمثلة ناجحة كثيرة على البناء بالطين وله تطبيقات مختلفة على حسب المنطقة و الطريقة المحلية في التنفيذ. ولا أحد يشكك في كفاءة مادة الطين بأنها افضل مادة للعزل لبيئتنا. وتختلف كفاءة العزل على حسب طريقة صنع الخلطة وطريقة تركيبتها

في التاريخ القديم، استخدم الطين بعدة حضارات و مباني مازالت قائمة الى اليوم. وفي عدة مواقع جغرافية حول العالم. وتقريباً يملكون نفس المبدأ لكن تختلف الكيفية Method, في المغرب و سبانيا و الصين و الهند. بأجواء تعتبر جافة الى حدٍ ما و اقرب للحرارة.

بعد الثورة الصناعية "فترة الحداثة" استطاع الإنسان صنع مواد حديثة مثل الحديد و الزجاج بشكل كبير و انتاج عالي وتصدير لأغلب دول العالم. مما جعل خيار البناء بالمواد الحديث أكثر جدوى وسرعة. احياناً تكون المواد الحديثة مساندة للمواد الأساسية مثل الخشب وغيره.

طبعاً ابتعد الناس عن المواد التقليدية في البناء للمواد الحديثة و الأسهل في التنفيذ و الأرخص و الأسرع وهذا شيئ طبيعي ومنطقي. لكن يستحيل ان تستمر هذي المعادلة الغير متوازنة. لن تستطيع ان تبني بمادة واحد في كل بقاع الأرض. ستُجد خللاً ما في هذي الطريقة. ستضر البيئة بشكل غير مباشر.

هنا يأتي دور المتخصصين في إيجاد حلول وتطبيقات لهذي المواد التقليدية الطبيعية، بحيث يطورها ويجعلوا من استخدامها أكثر كفاءة من المواد الرائجة. تطوير المواد و طرق التنفيذ يعد إبتكار بذاته. وهو من العلوم المعقدة والصعبة، بسبب الطلب العالي المستمر على قطاع التشييد والبناء العملاق.

حديثاً تمت بعض التجارب في تطوير طريقة البناء بالطين والرمل من خلال خلط عدة احجام خشنه منه وخلطها بنسبة ٢-٣٪ من الإسمنت وضغطها بقوة عالية بعدة طبقات لتتكون لنا عروق جميلة تشبه مادة الرخام.

تسمى هذي الطريقة ب Rammed Earth.
اي الرمل المضغوط و المرصوص على شكل طبقات.

مميزات هذا النواع من طرق التنفيذ كثيرة وخاصة للبيئات الحارة و الجافة. بحيث يكون سميك وعازل من الدرجة الأولى للحرارة، الصوت، الحريق، الحشرات، الرصاص، يتنفس، غير سام، لا يحتاج صيانة، رخيص، مقاوم للزلازل و الأعاصير، عمره الافتراضي ١٠٠٠ سنة، قابل للتدوير، محلي، متوفر في كل العالم.

من العيوب ارتفاع التكلفة لقلة المتخصصين فأصبح هذا النظام لطبقة محددة من الناس ، بطئ عملية التنفيذ وصعوبتها الجسدية. مما يتطلب عمالة مدربة، وهذا أكثر كلفة من النظام الشائع.

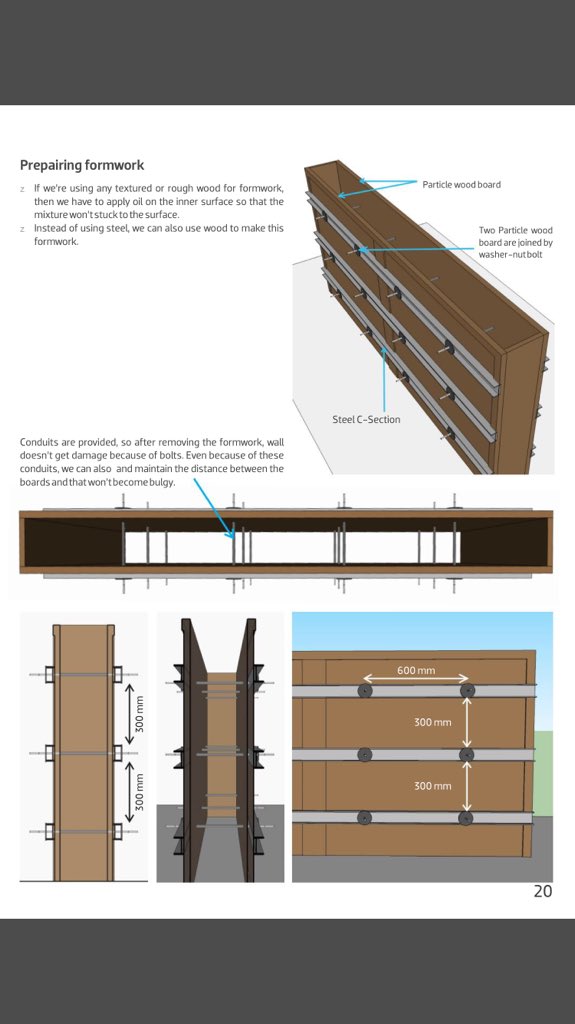

طريقة التنفيذ؛ عبارة عن حوائط انشائية "حاملة" تبنى من خلال تصميم قوالب قصيرة يتم تعبئتها بالرمل المخلوط بأحجام مختلفة وخشنة ويكون رطب وليس طين! ويخلط مع نسبة ٢-٣٪ إسمنت بحيث يعطيه التماسك. ويمكن ان تضاف ألوان عليه. ثم يعبأ القالب ويدك بقوة بحيث ينضغط الى عُشر حجمة الأساسي 0.10

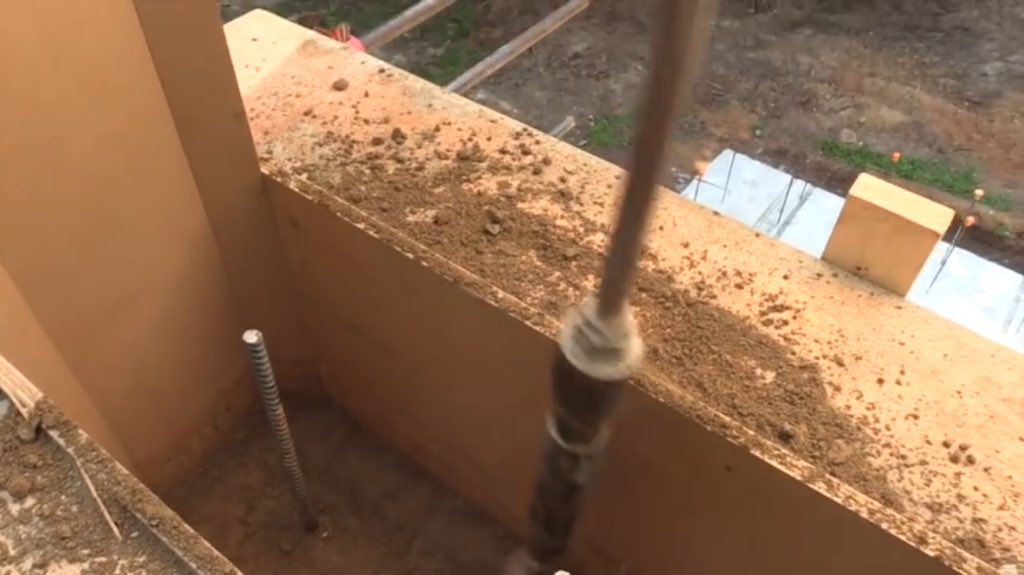

يتم ضغط الرمل في القالب يدوياً او مكانيكيا. وهكذا حتى يكتمل القالب بعدة طبقات. ثم يضاف قالب فوقه وتستر العملية حتى ينتهي الجدار كاملا.

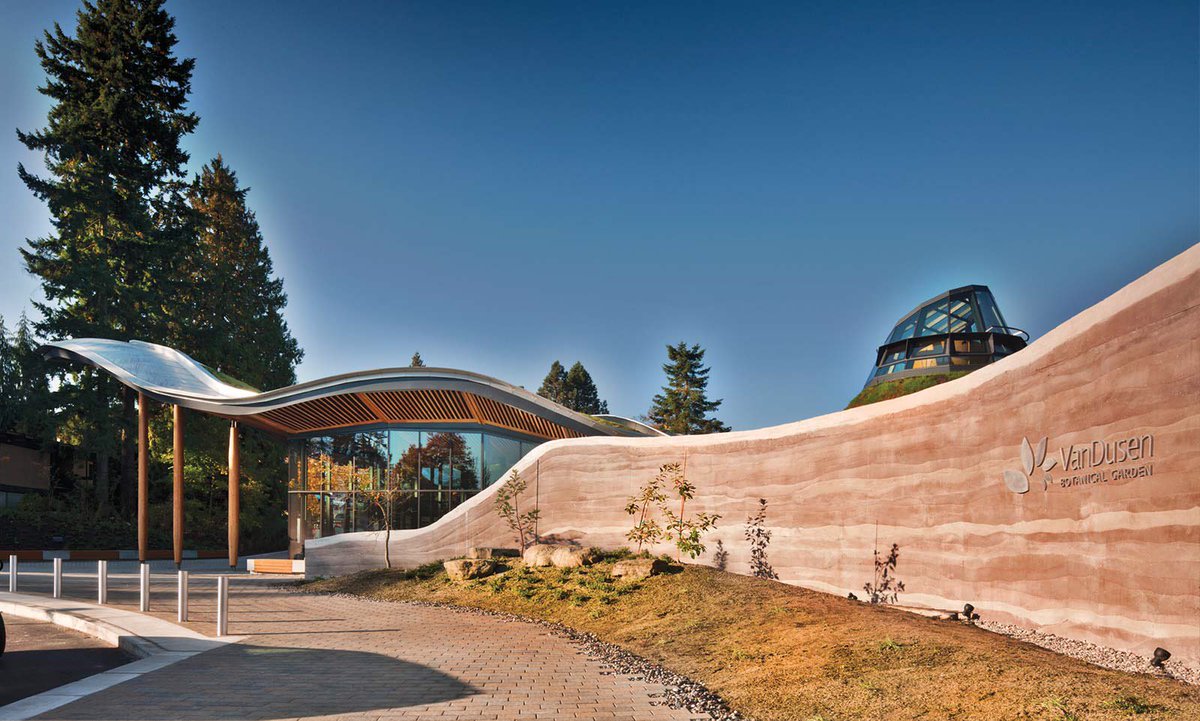

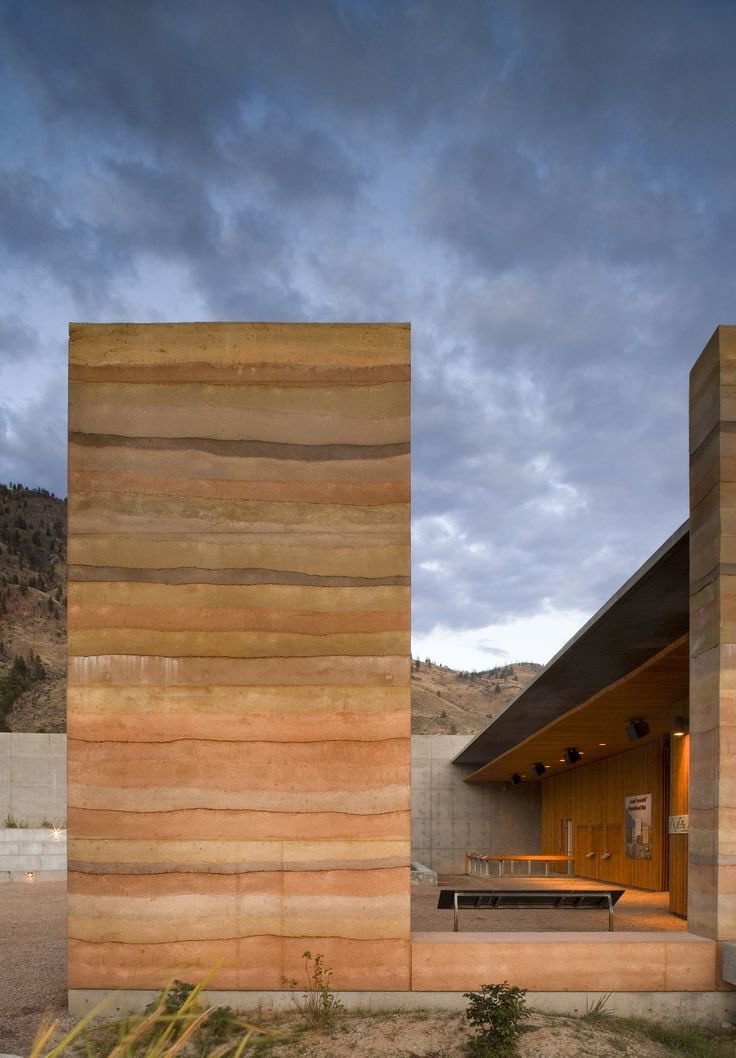

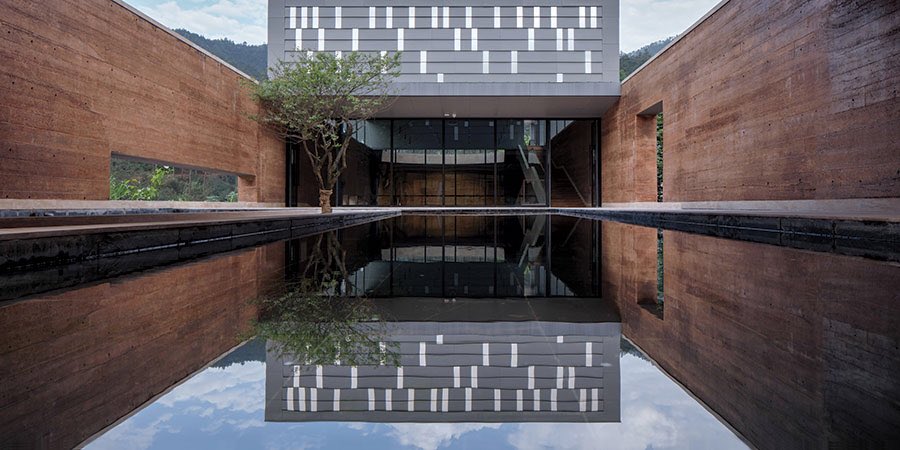

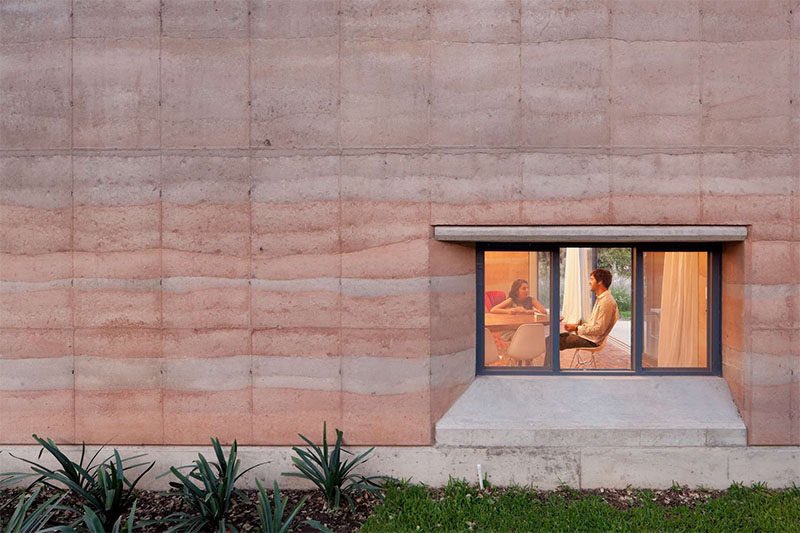

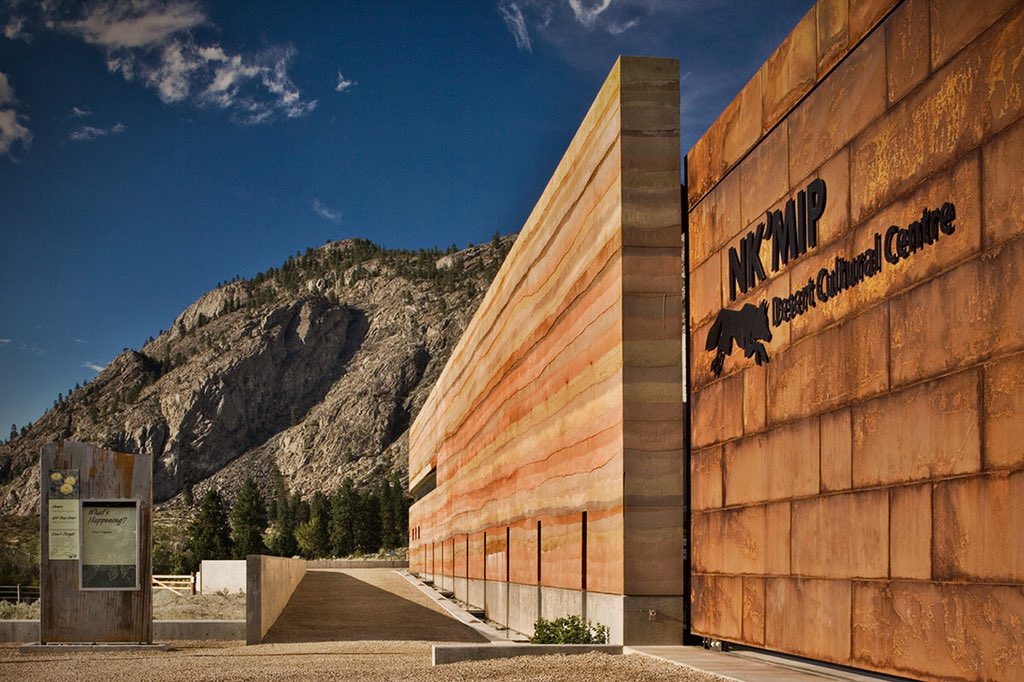

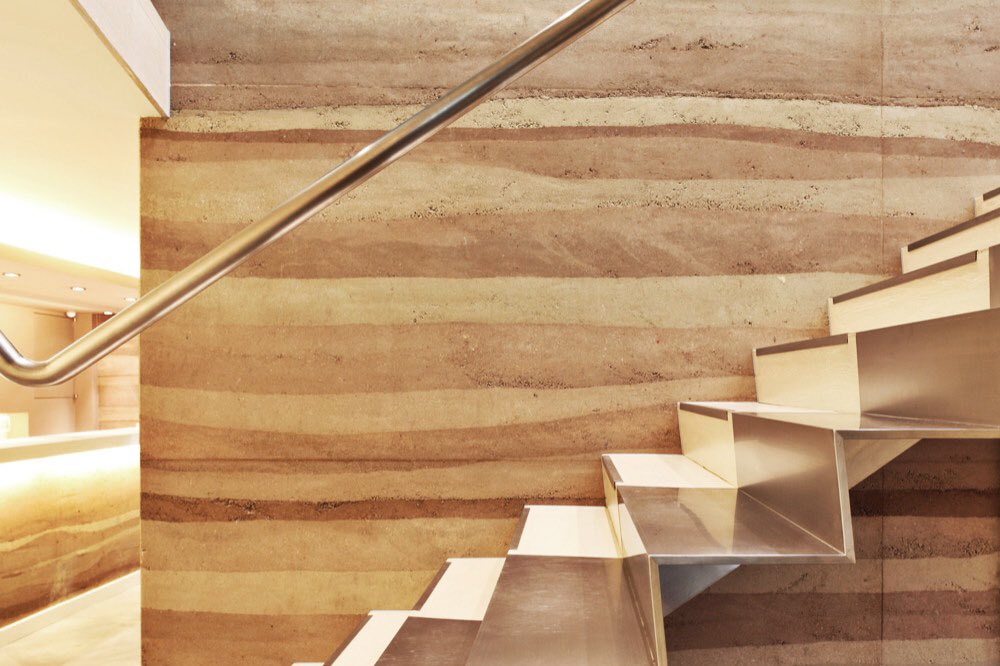

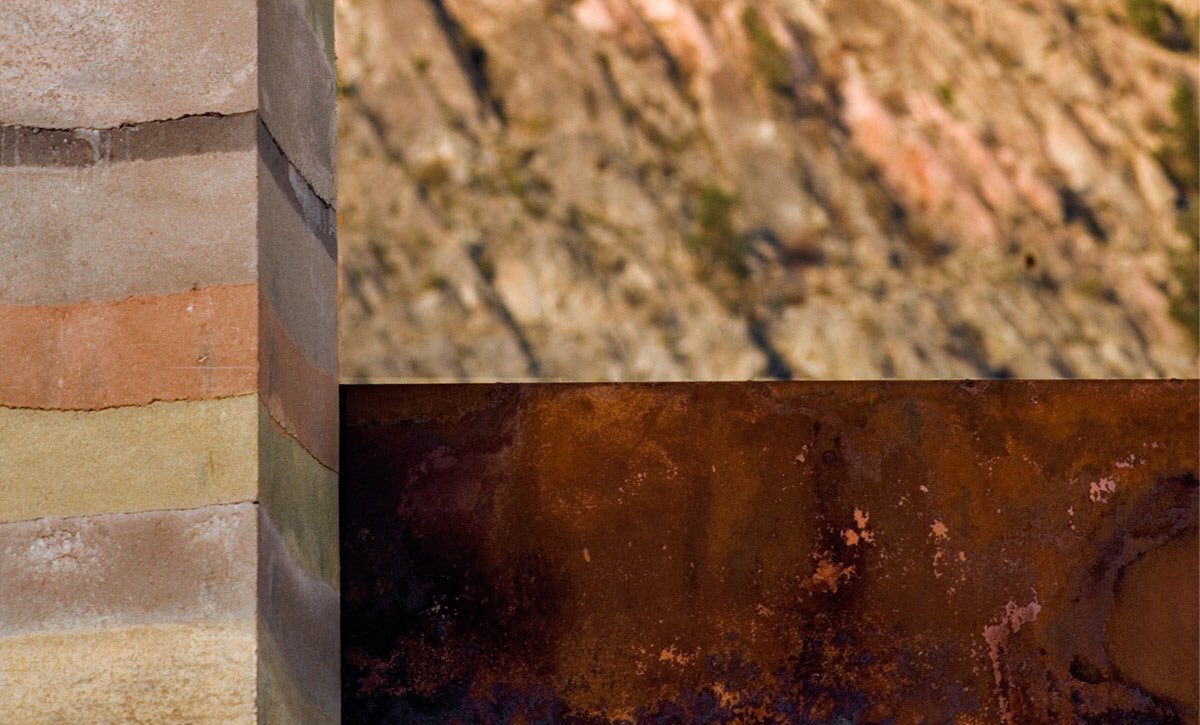

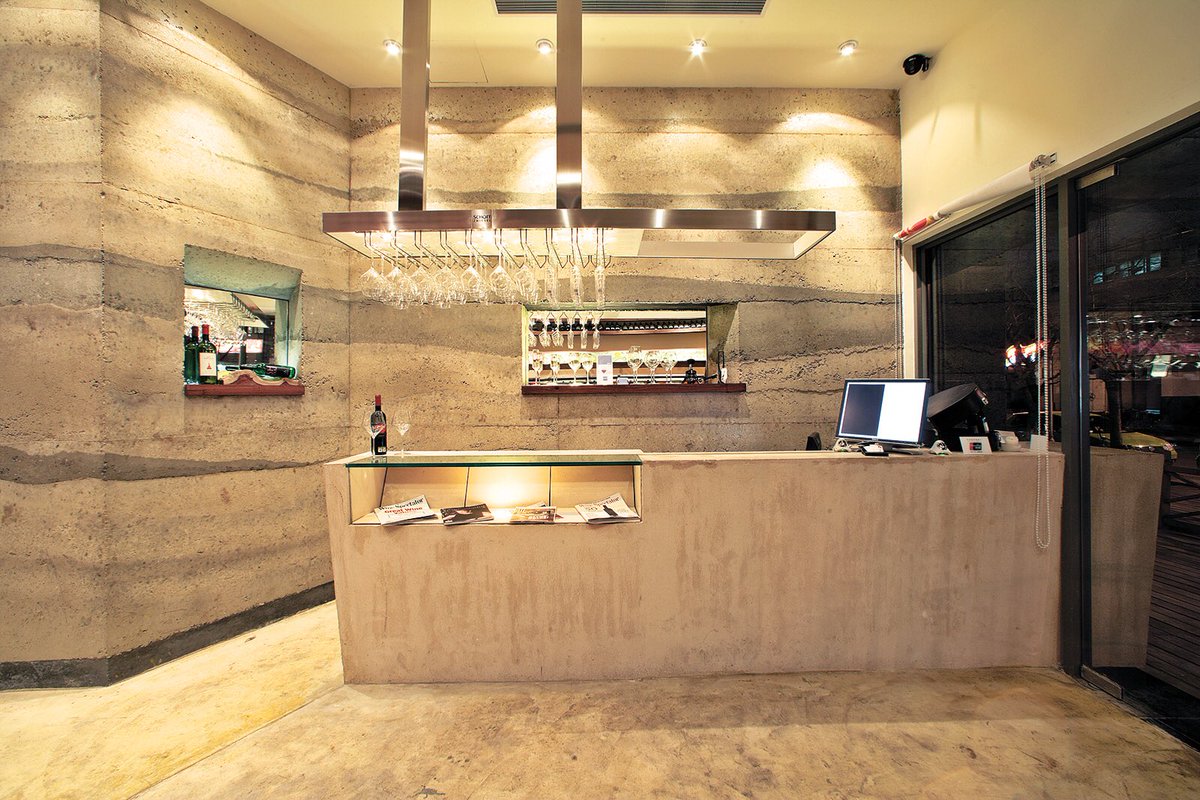

يوجد متخصصين في تنفيذ هذا النوع من الأنظمة ويتفننون في تشكيل طبقات ملونة و بدرجات و خامات رملية مختلفة خلال عملية الضغط. و بخطوط وعروق جميلة. كما تشاهد في الصور

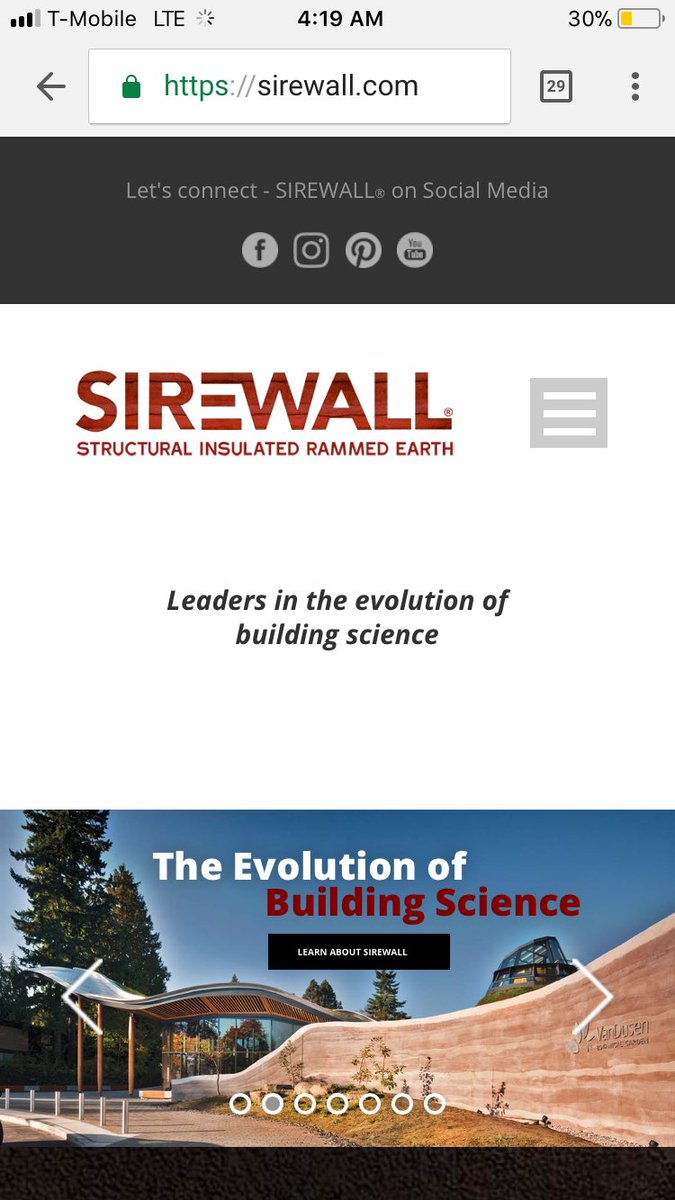

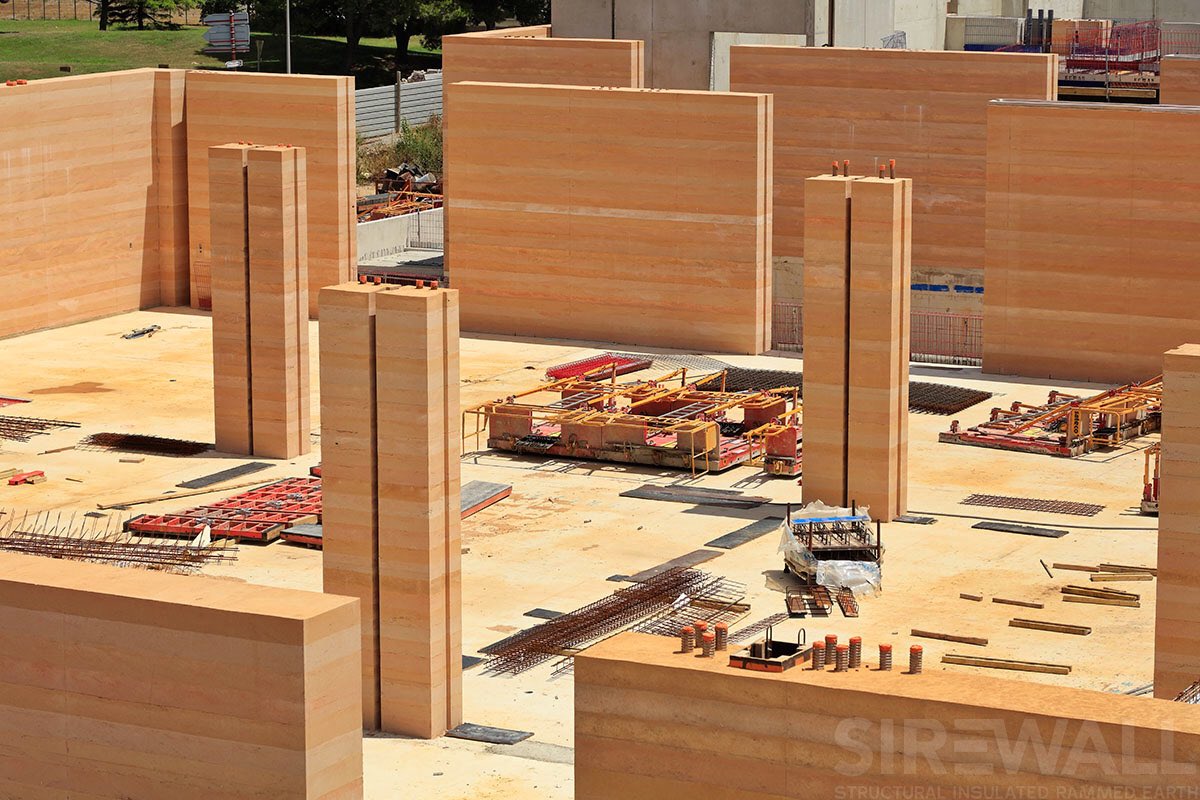

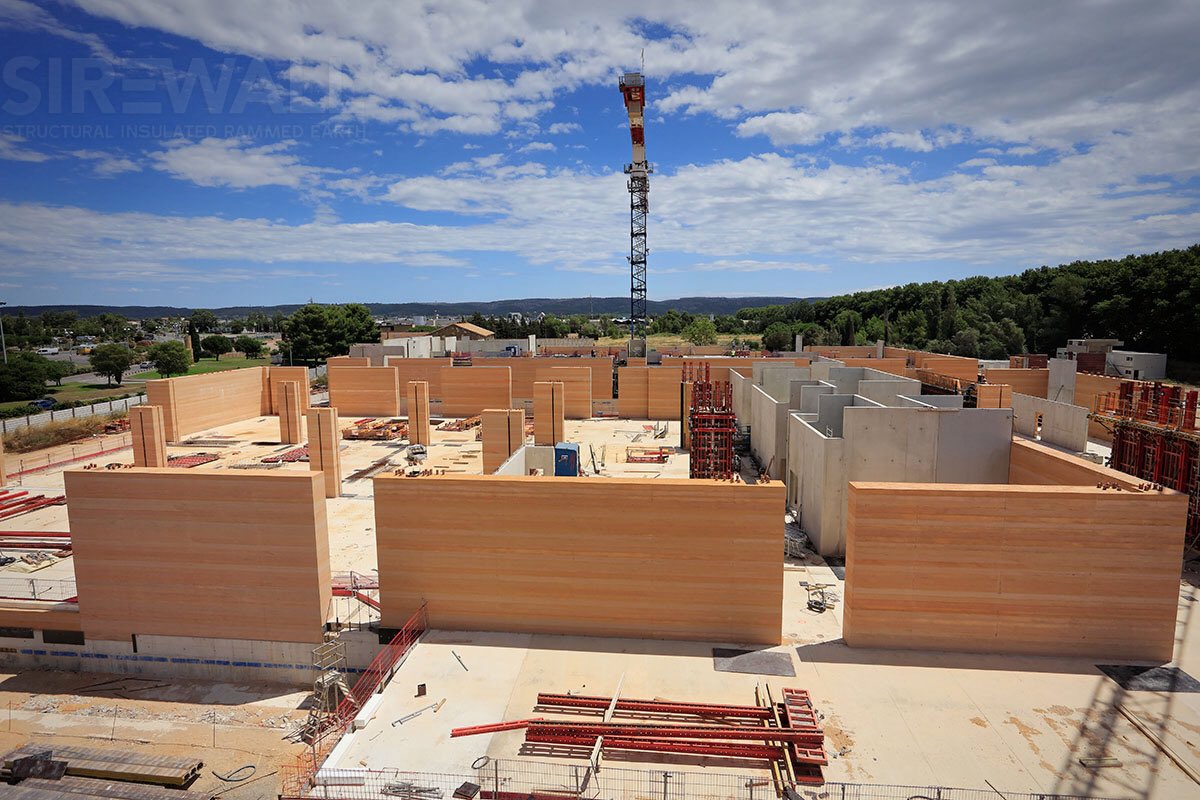

من الشركات المتخصصة والشهيرة في تنفيذ هذا النوع من الأنظمة شركة Sierwall الكندية.

sirewall.com

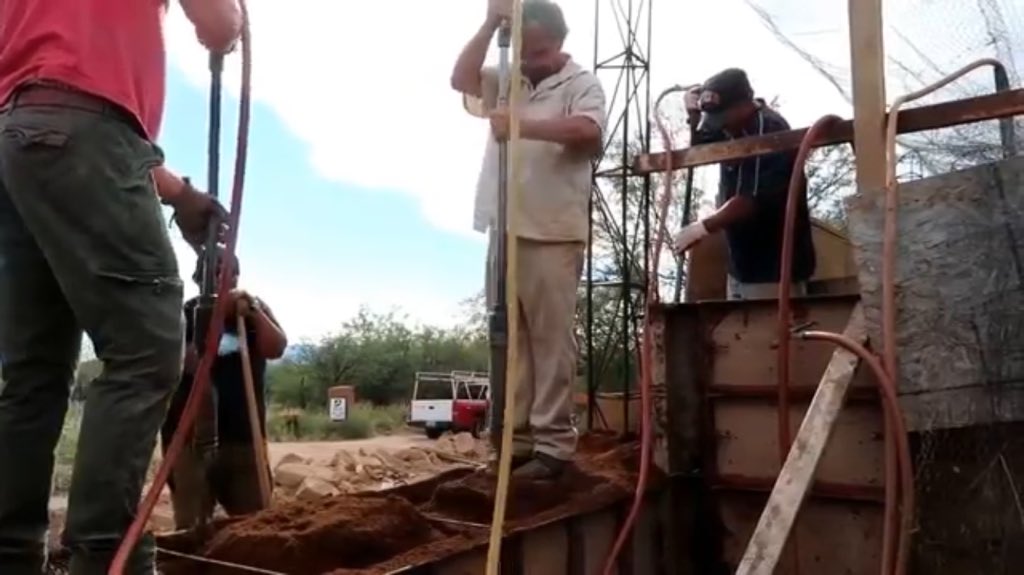

فيديو يشرح العملية كاملة ويوضح صعوبة تنفيذ هذا النظام.

كلن النتائج مبهرة.

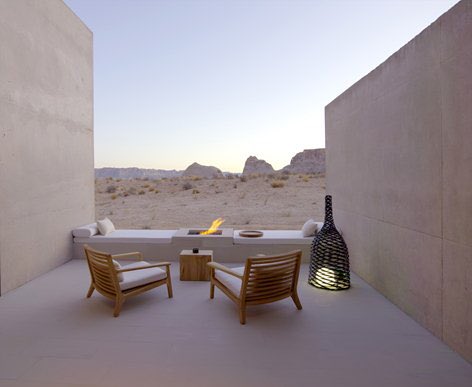

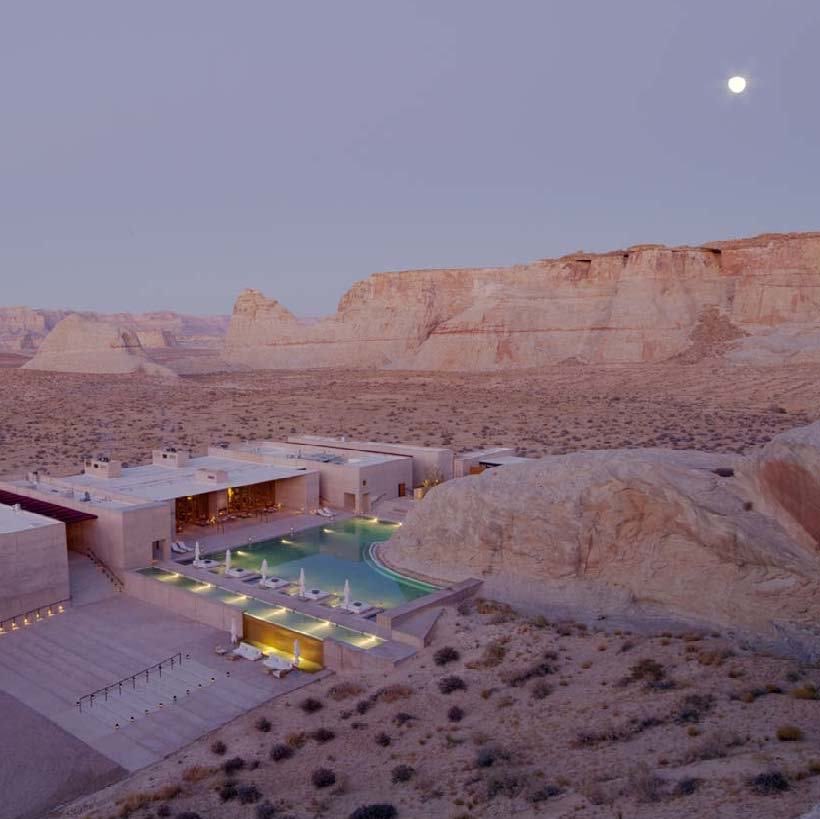

من أجمل التصاميم الي أشوف انها أصبحت معلم لهذا النظام هو مشروع Amangiri في ولاية يوتا.

استمتع بالفيديو.

vimeo.com/10794635

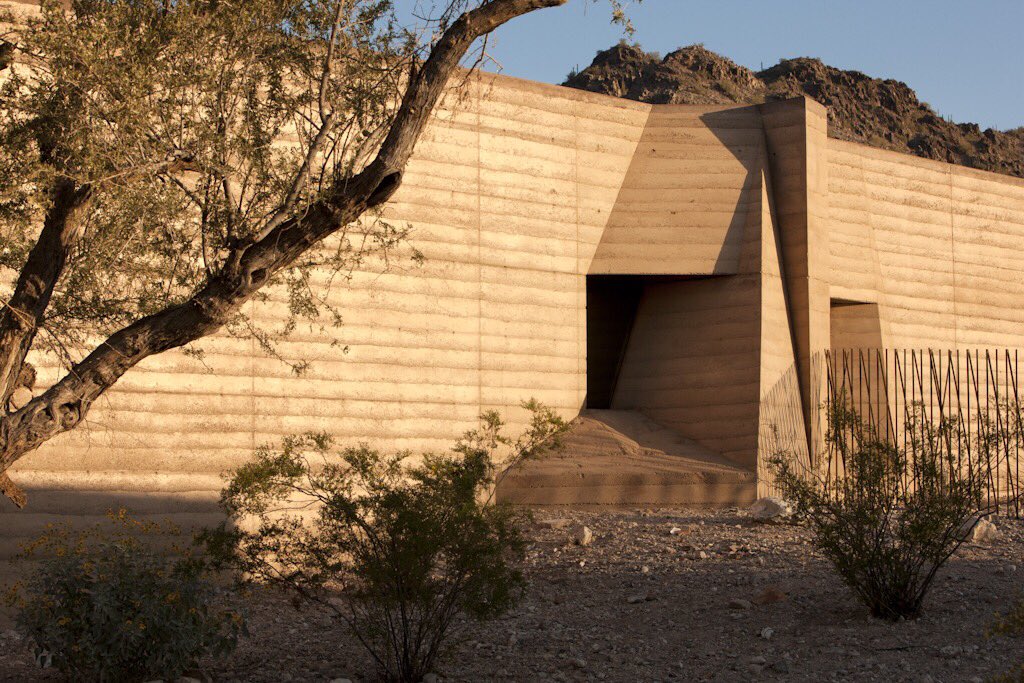

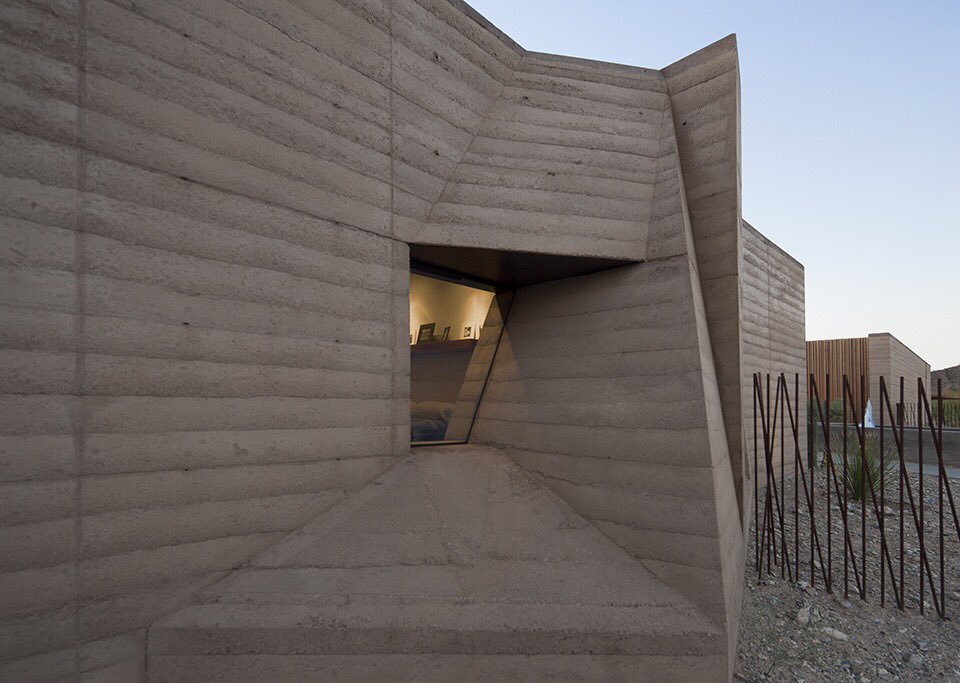

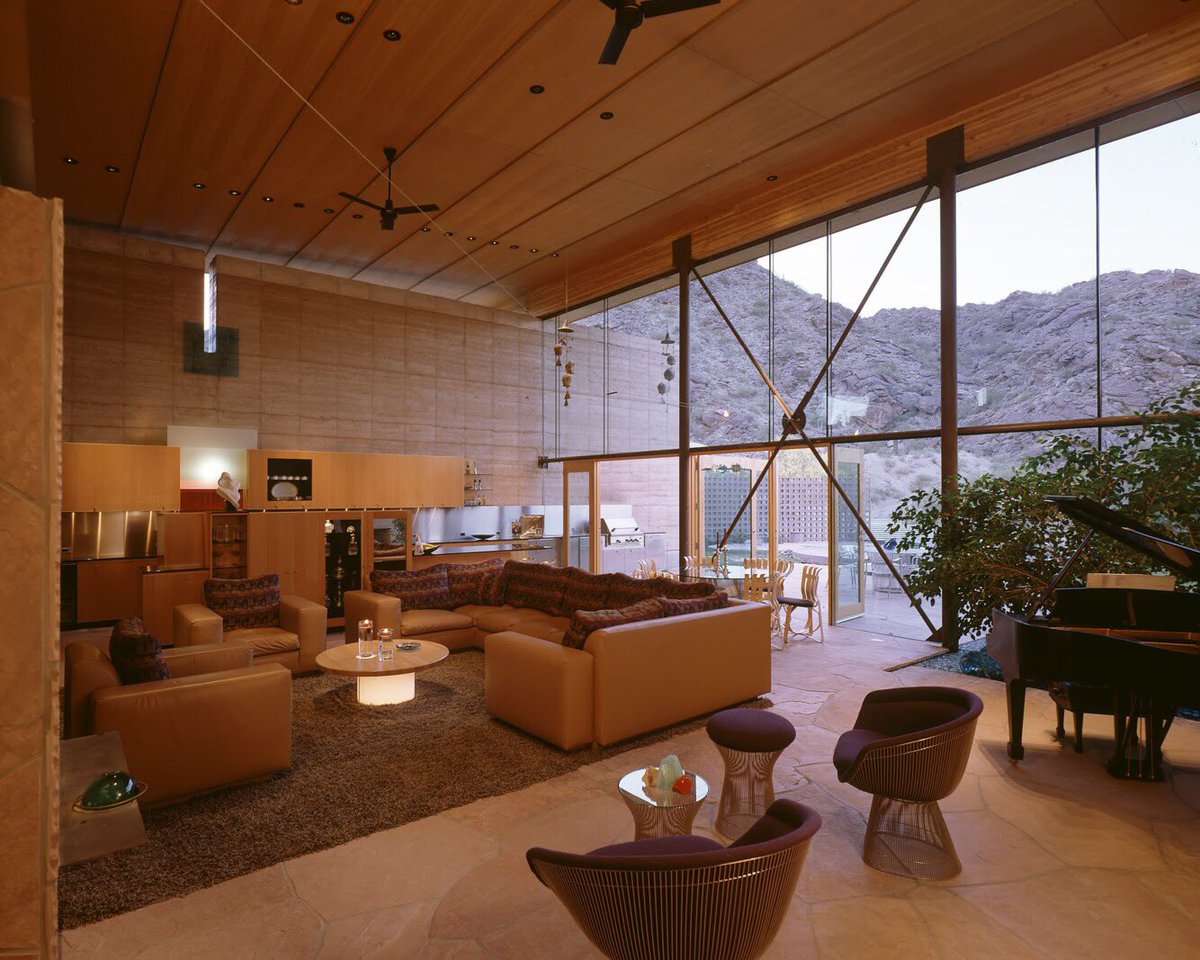

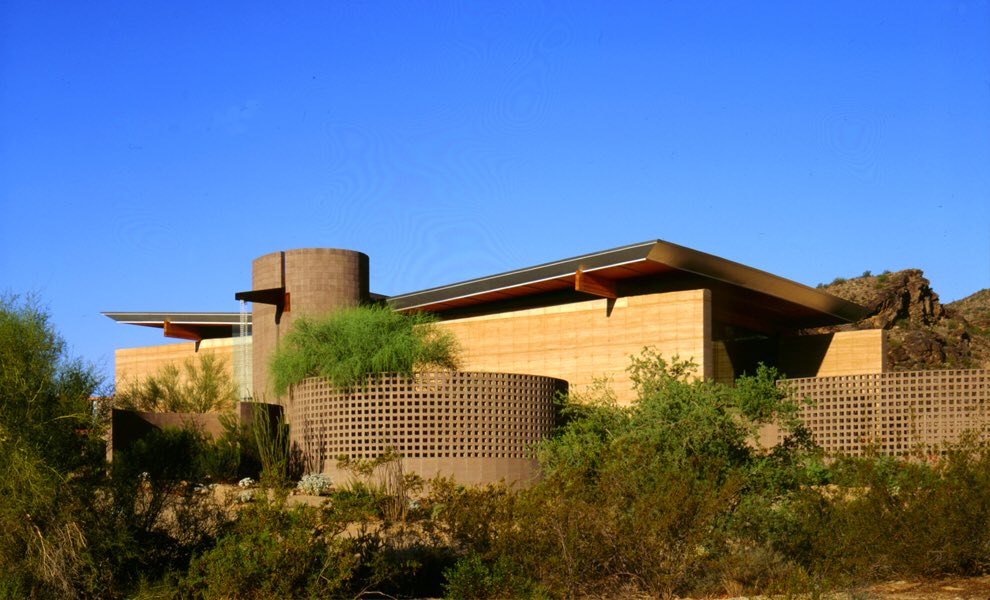

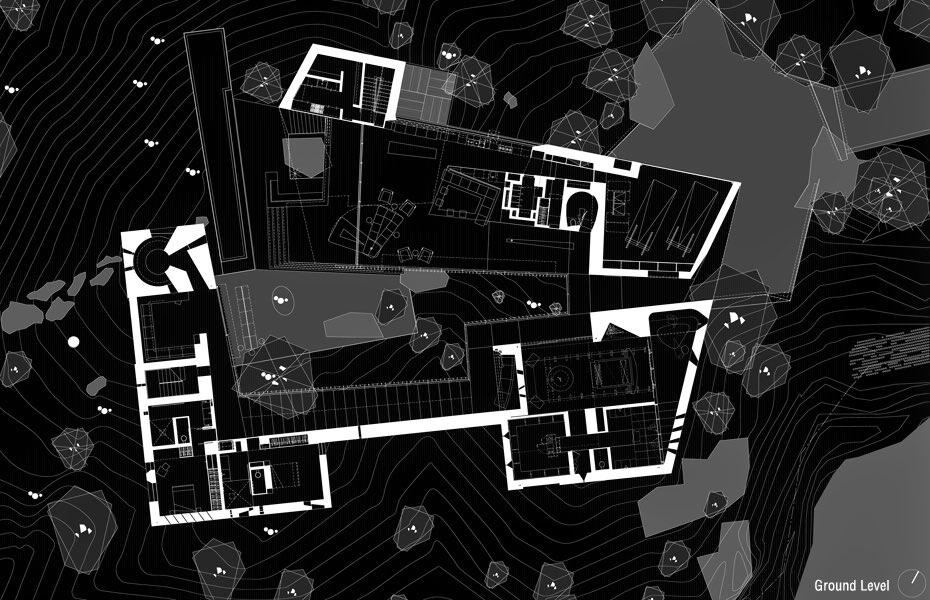

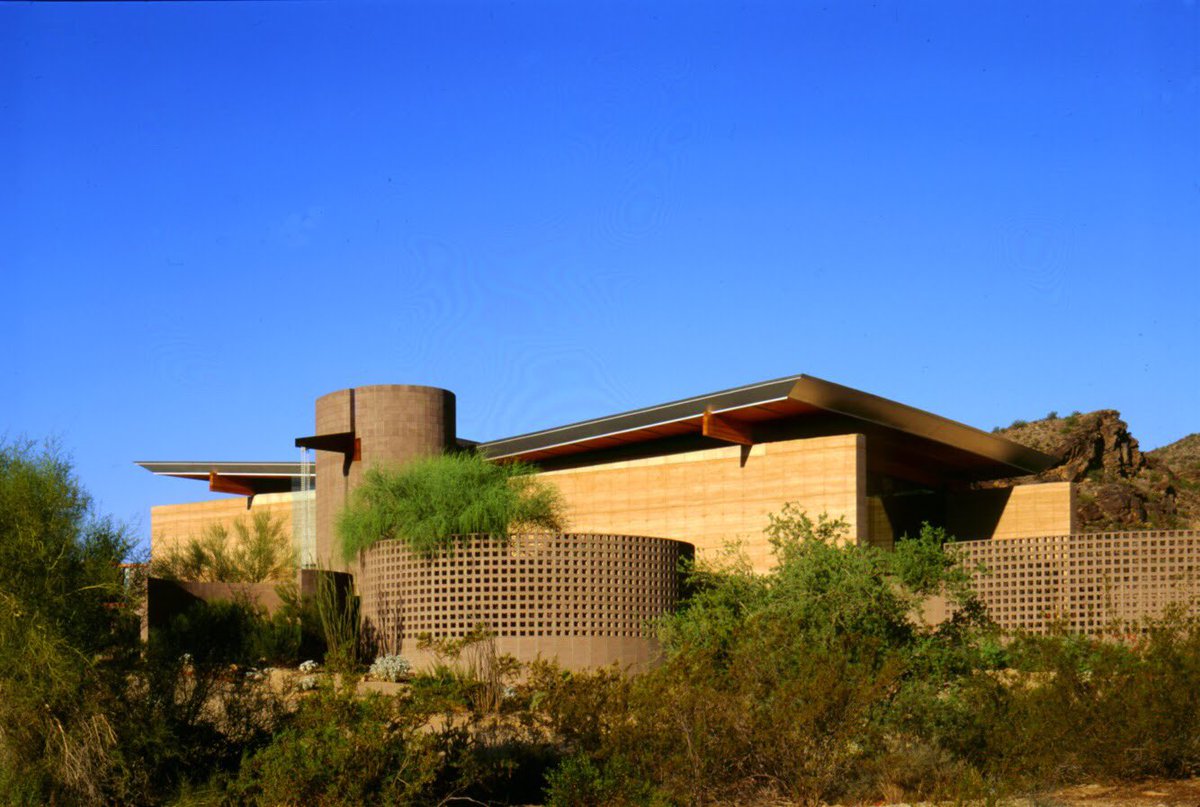

في Jones Studio, تم العمل على عدة فلل بهذا النظام. وأهمها منزل Eddie Jones الخاص عام 1999.

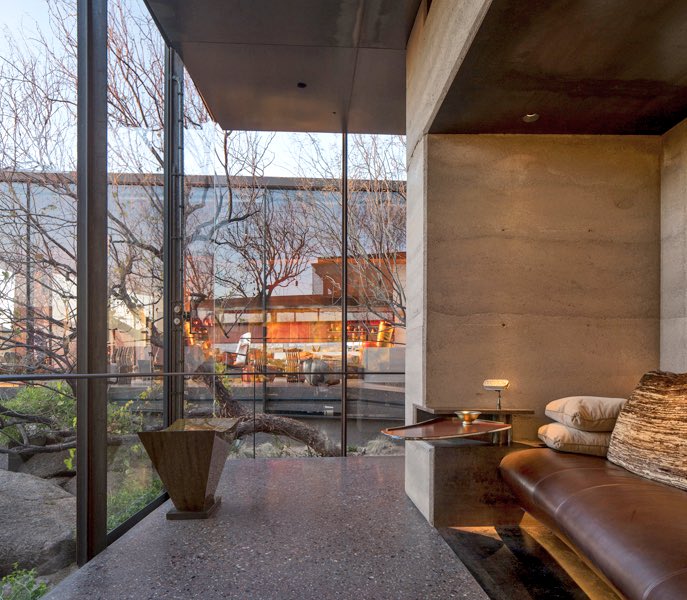

لاحظ الجدارين الاساسيين الحاملين للسقف كلها جدار من رمل مضغوط. ولاحظ العروق والتشققات التي تزيد من المبنى جمالاً.

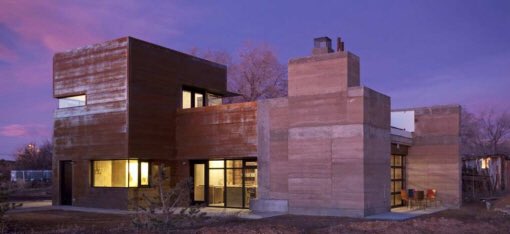

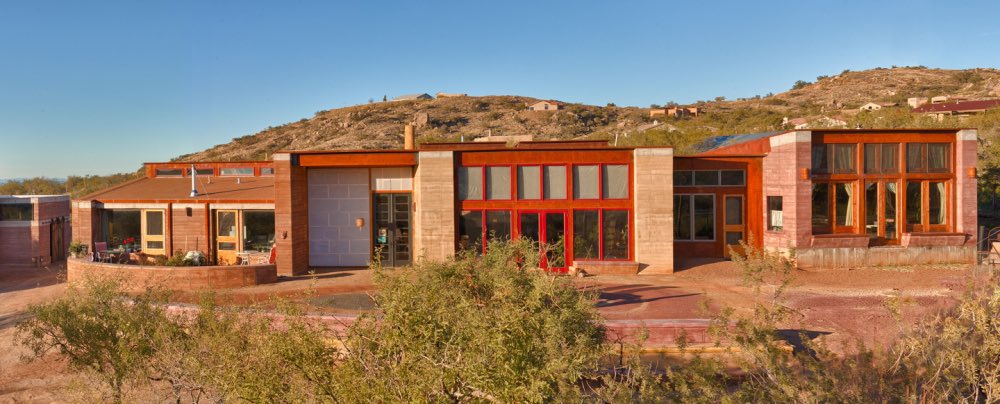

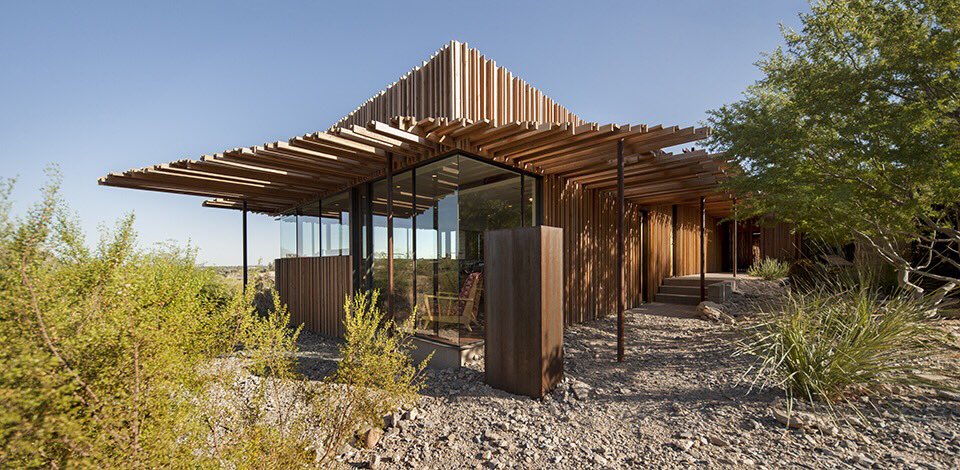

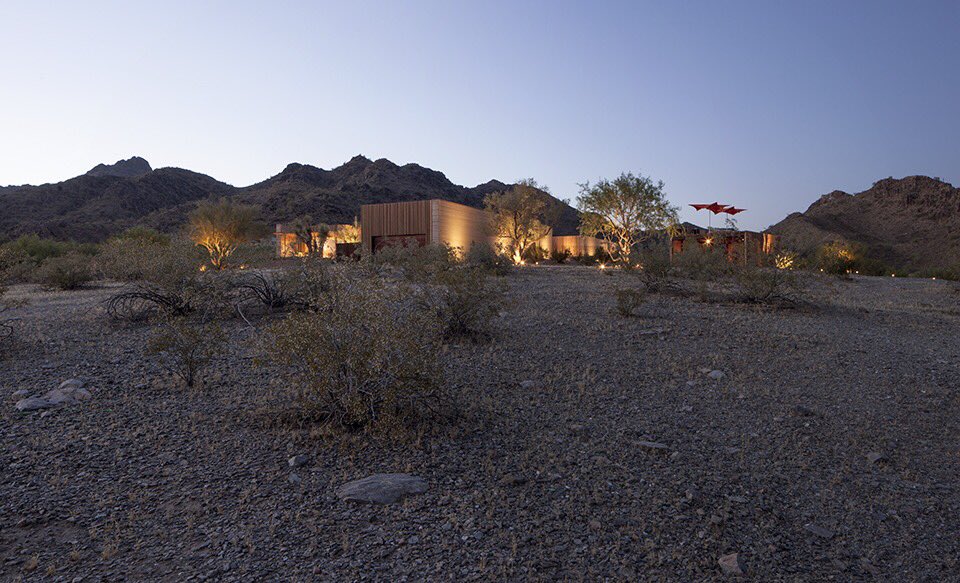

ايضاً عمل الأستديو على منزل The Outpost, في أريزونا.

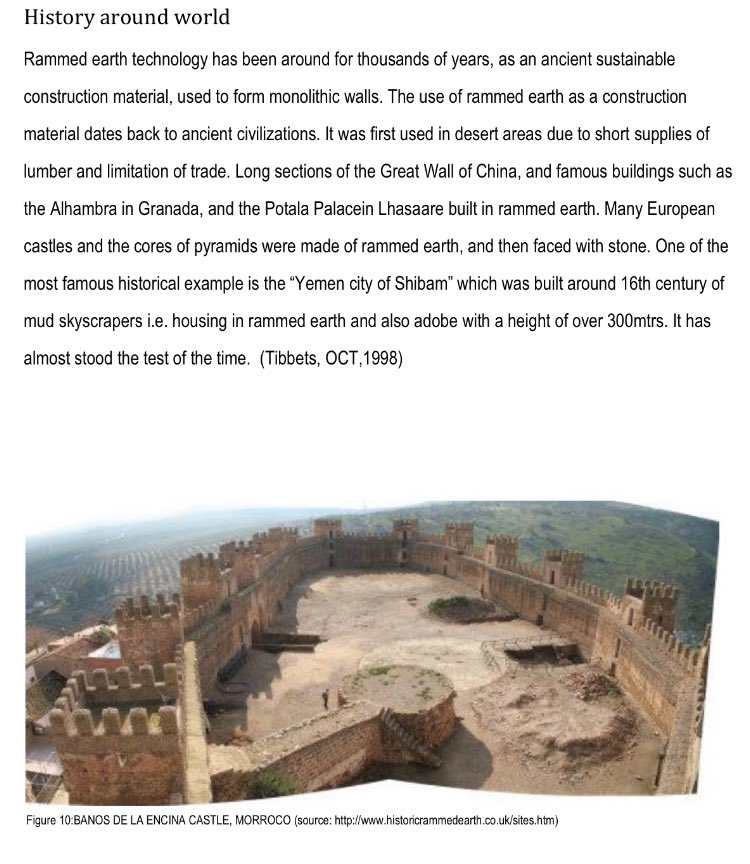

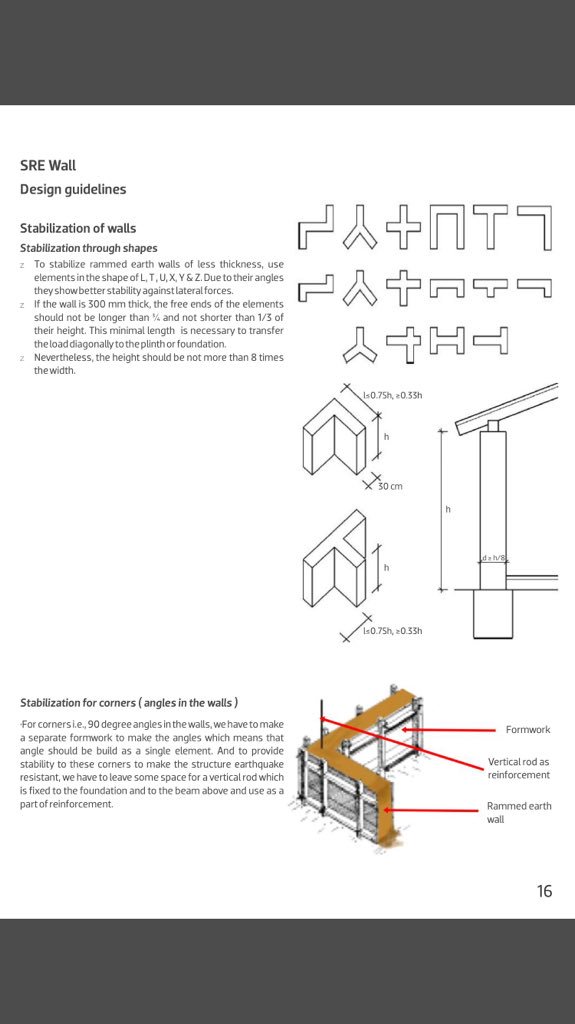

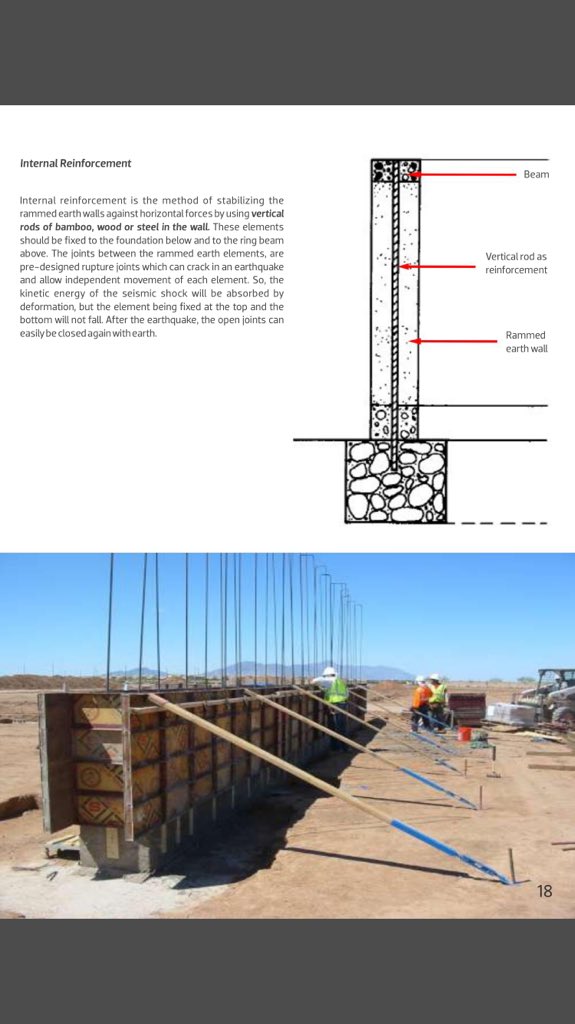

مصادر لكتب و أبحاث الكترونية عن ال Rammed Earth. ممكن تفيدك.

issuu.com/akashgarg.iit/…

issuu.com/rhythma/docs/r…

issuu.com/rammed-earth.o…

طبعاً فيه تطبيقات كثيرة للنظام، وفيه تنفيذ بالموقع وفيه يكون عناصر مصنعة في مصنع وبجودة عالية للأشكال المعقدة.

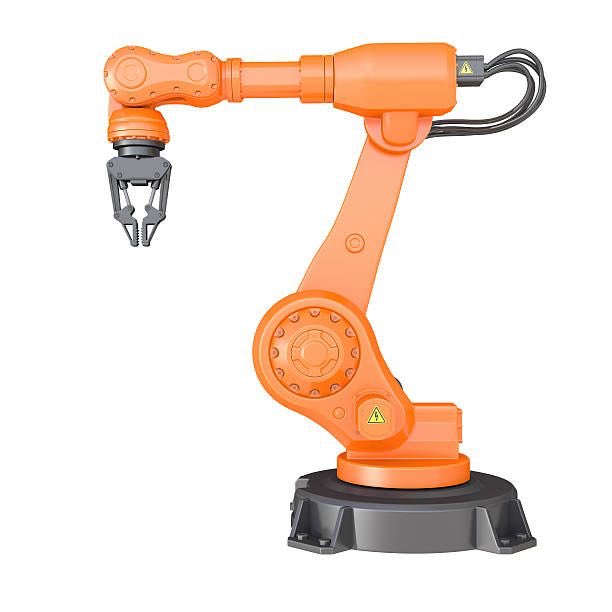

الصعوبة في التنفيذ و البطئ عيبان سببا ارتفاع التكلفة. لكن هل يمكن توظيف التقنية في المساعدة لعمل هذا النظام!؟ اتوقع هذا موضوع بحثي زي الفل. تخيل فيه روبوت يعمل الدك والضغط القوي بدال العمالة !؟ ممكن تكون العملية اسرع وأكثر دقة بعمالة اقل.

أنا متأكد، انه اذا تخصصت شركة في المملكة في تنفيذ هذا النوع من الأنظمة ستجد عملاء كثر وخاصة لمشاريع المنتجعات العائلية الفاخرة و الشاليهات الخاصة وبعض القصور لدينا.

للي مهتمين بهذا النظام وتطبيقه، فيه بعض المواقع الي ممكن تكون مصدر للتصنيف و المعايير و التدريب Workshops الي تفيدكم.

موقع NAREBA,
The North American Rammed Earth Builders Association

nareba.org

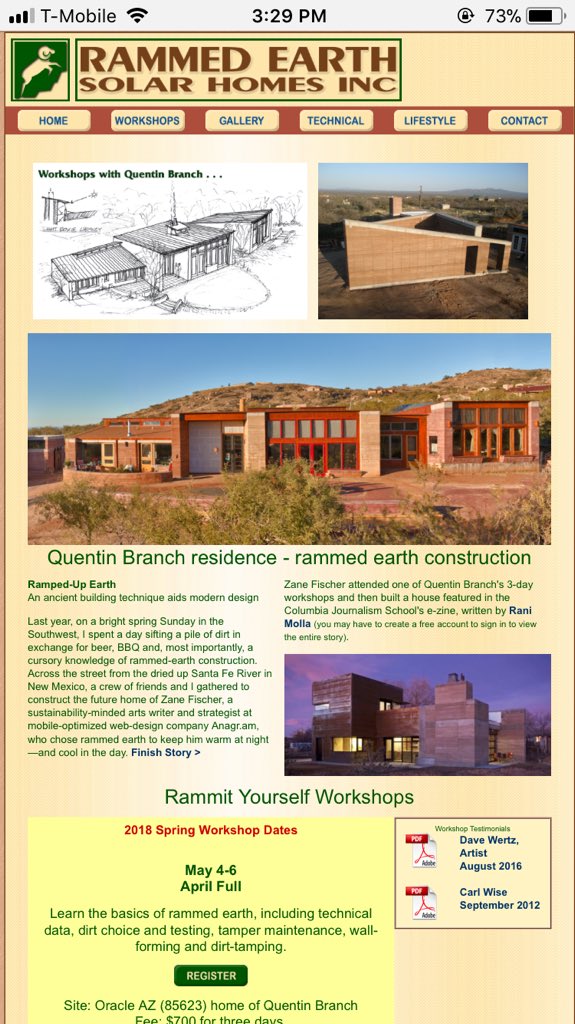

موقع لمدرسة تعليم على طريقة البناء
Rammed earth solar homes

، يوجد لديهم كورسات في مدينة فينكس عاصمة ولاية أريزونا.

rammedearthhomes.com/index.htm

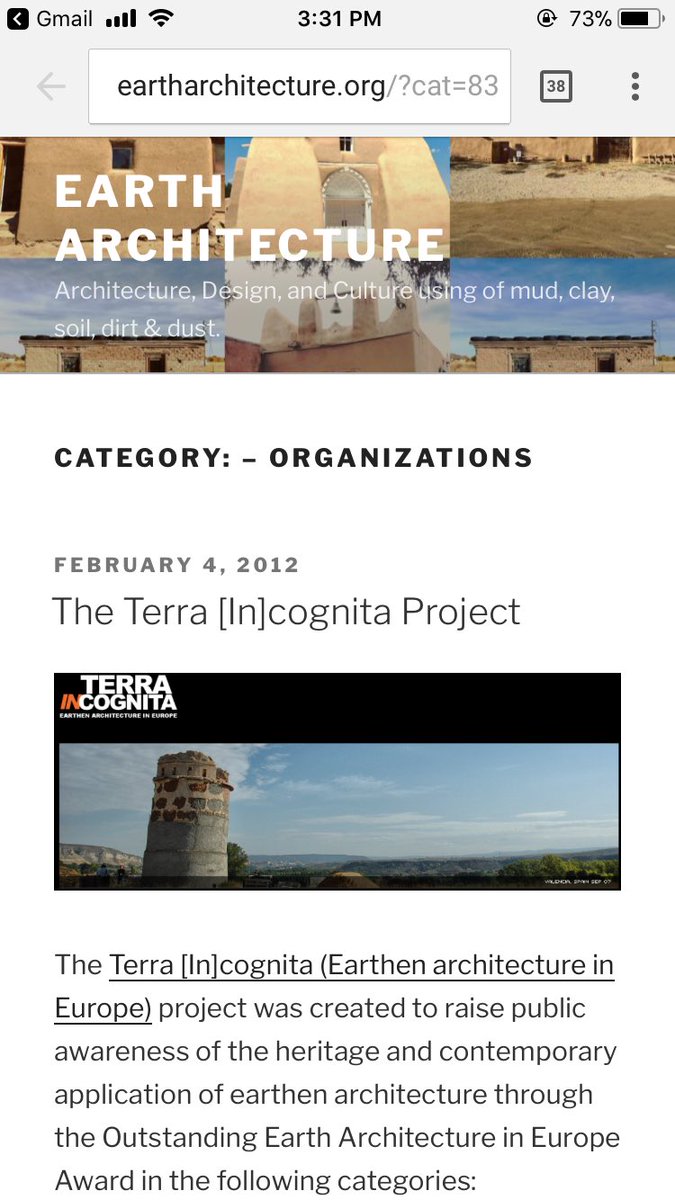

موقع Earth Architecture يجمع أخبار المباني الجديدة و كل ماهو جديد بخصوص هذا النوع من البناء.

eartharchitecture.org/?cat=83

فيديو جميل تشرح فيه سيدة تجربتها في منزل من هذا النوع.

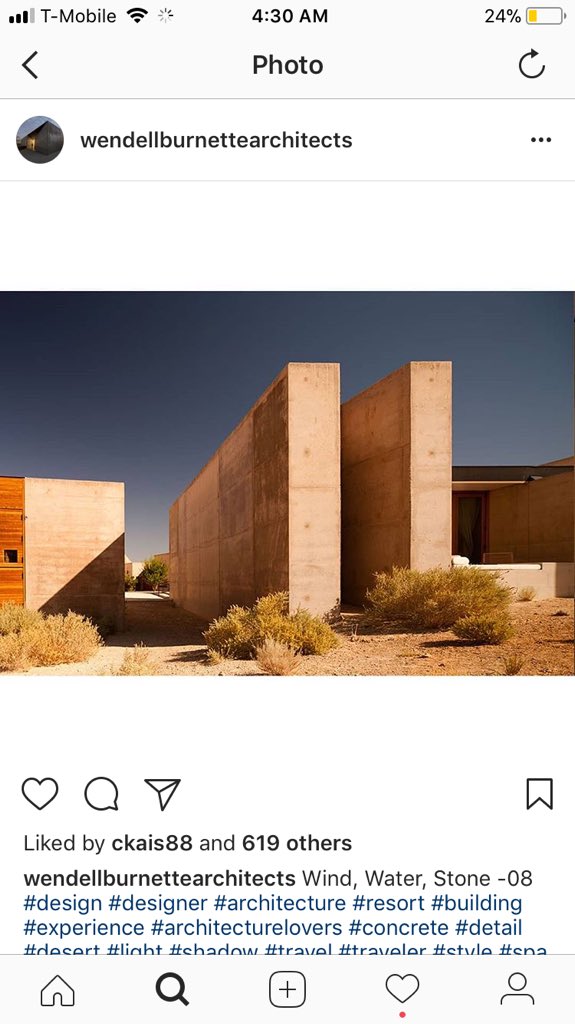

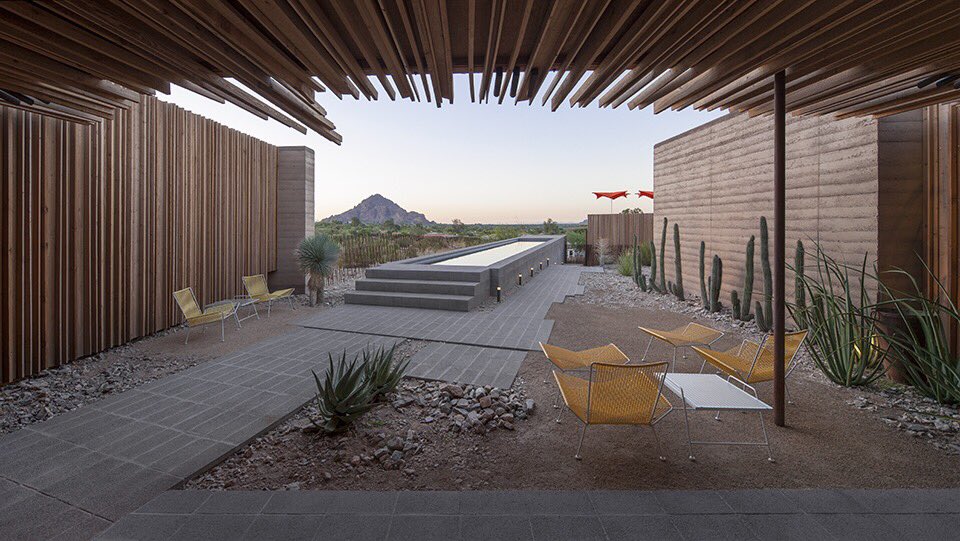

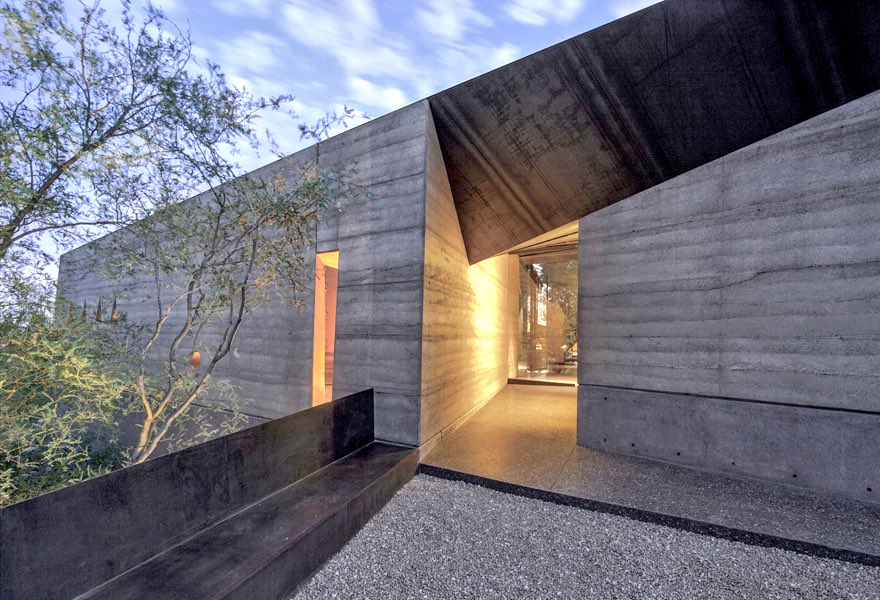

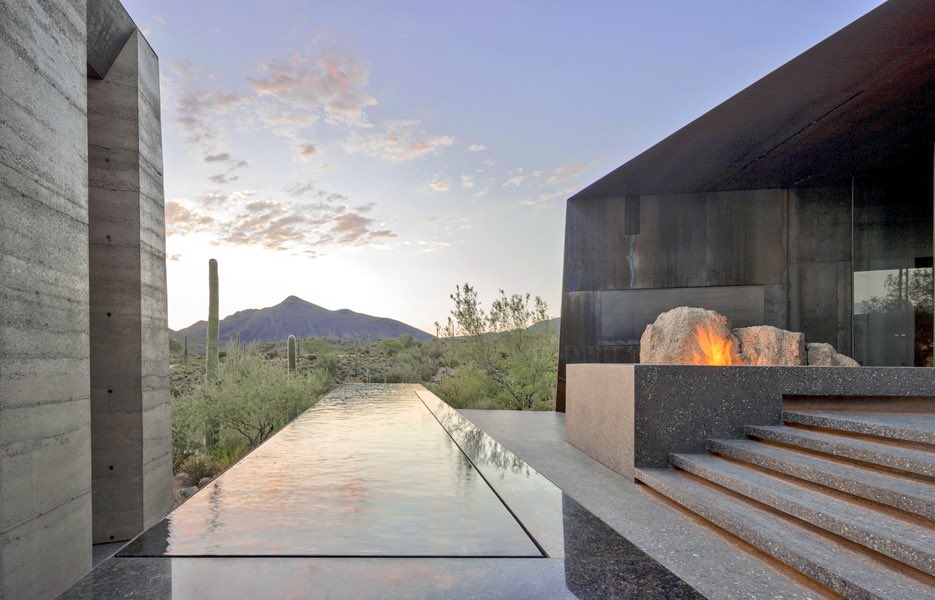

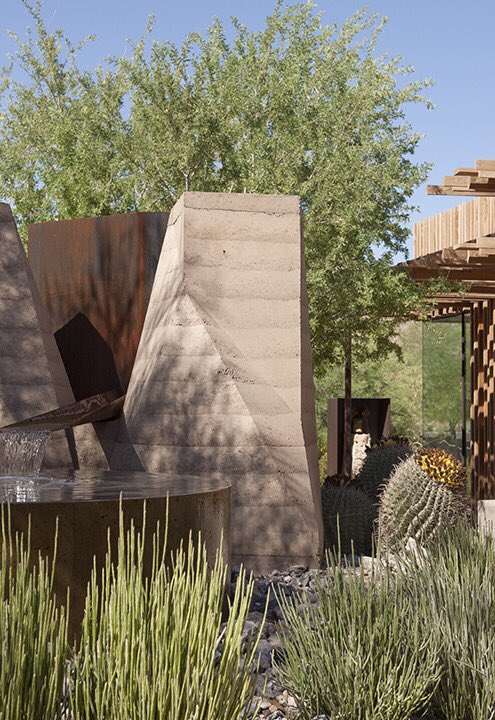

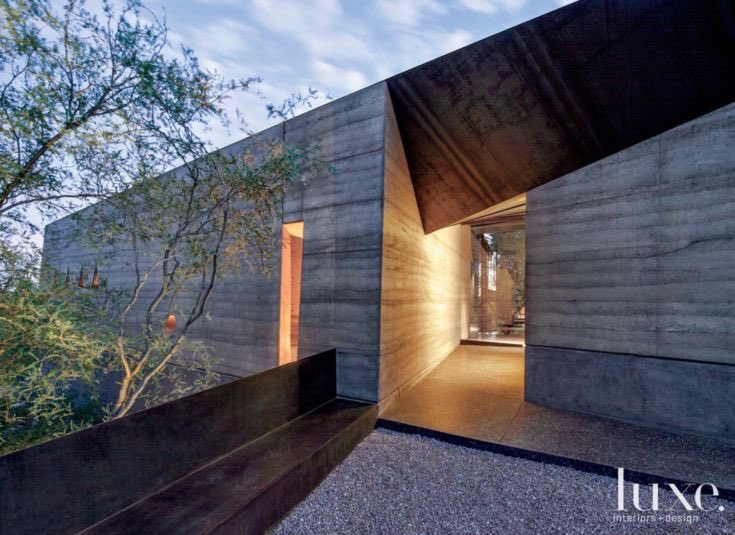

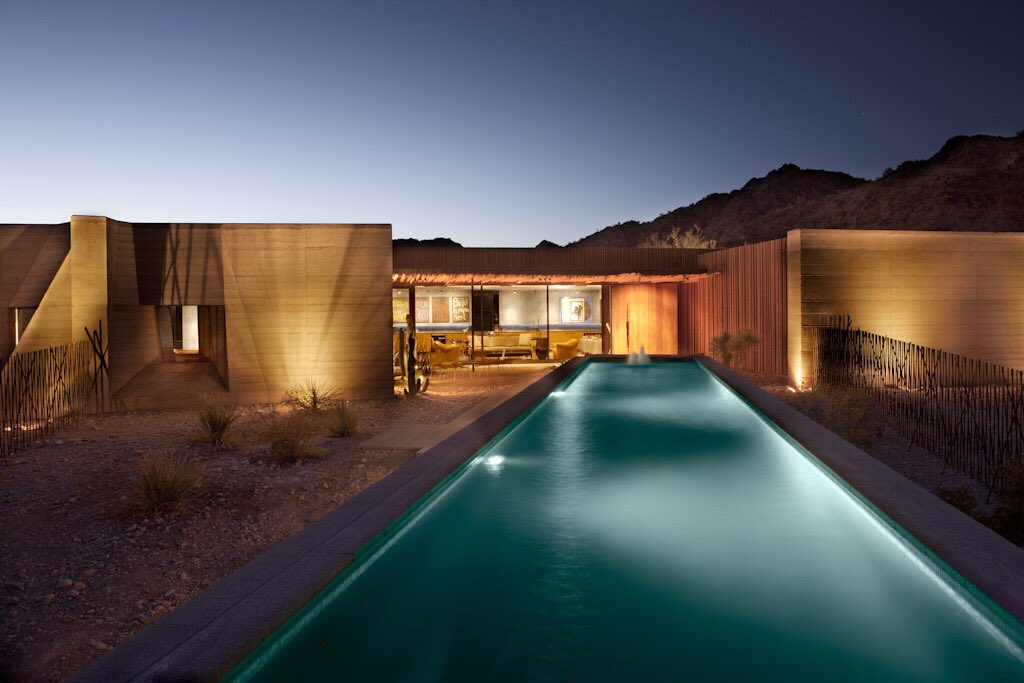

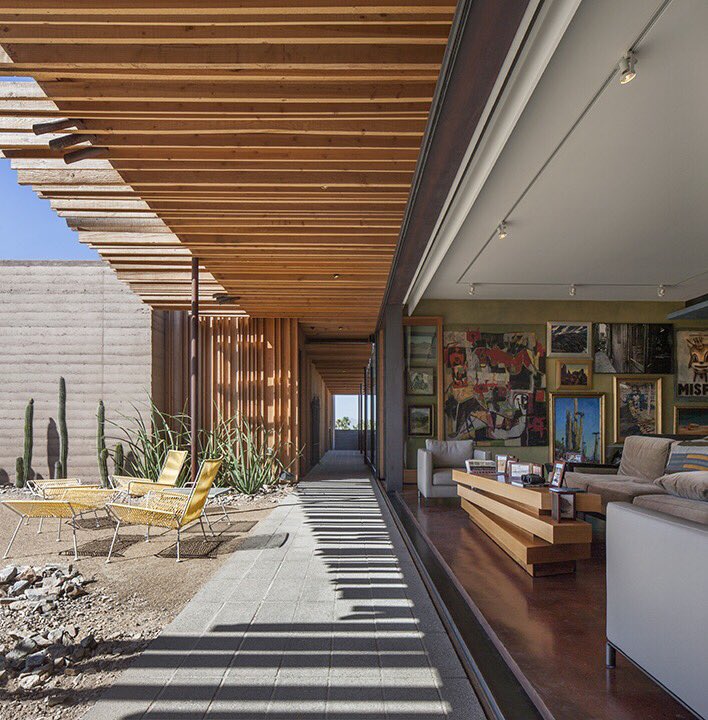

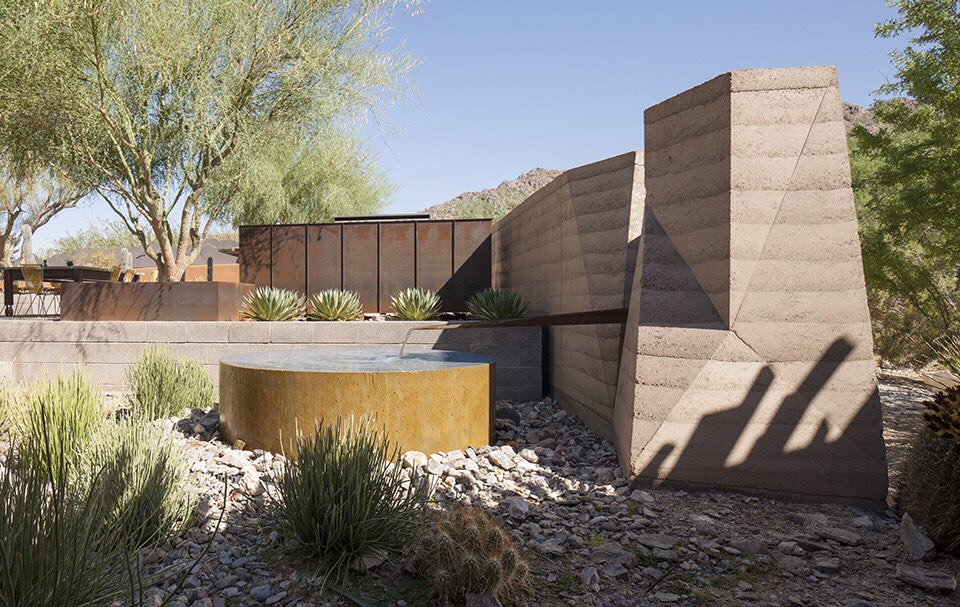

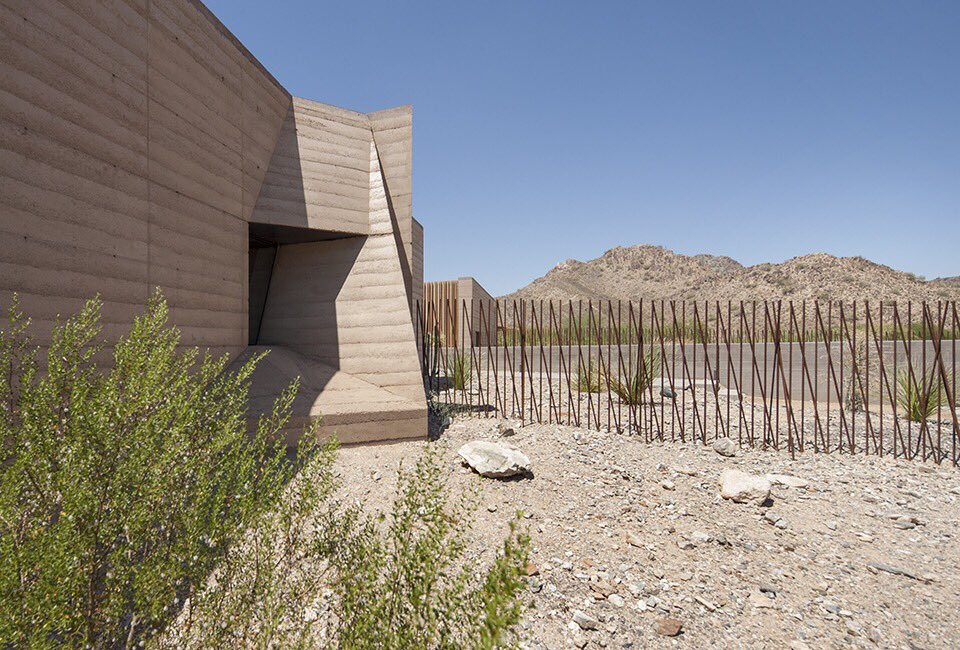

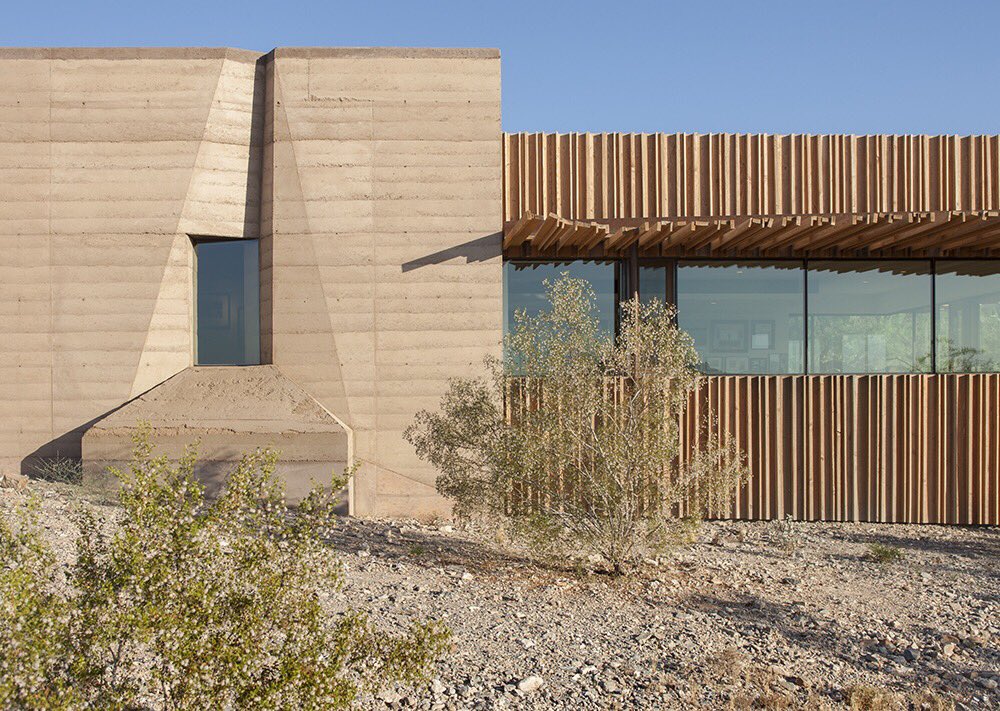

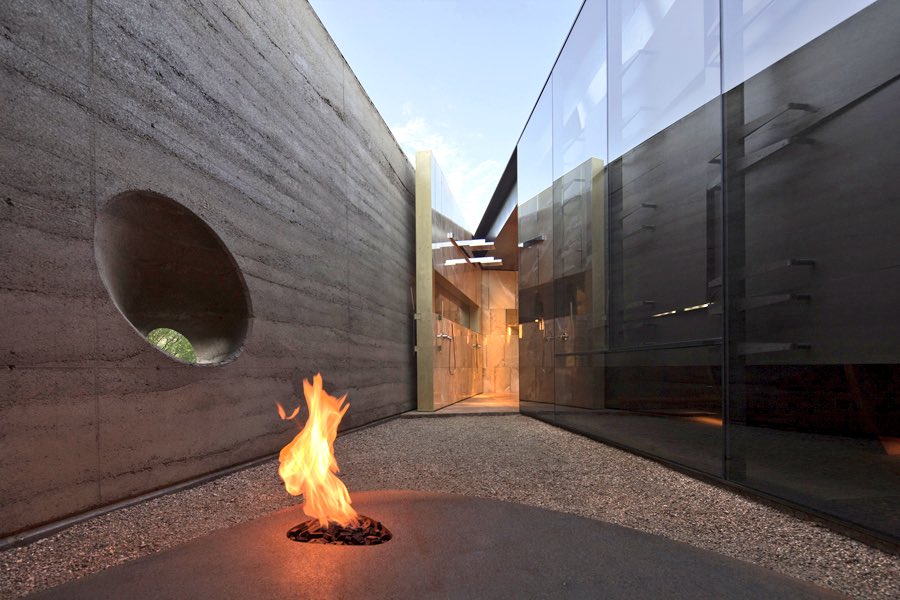

Desert Courtyard House, Scottsdale, Arizona. By Wendell Burnett.

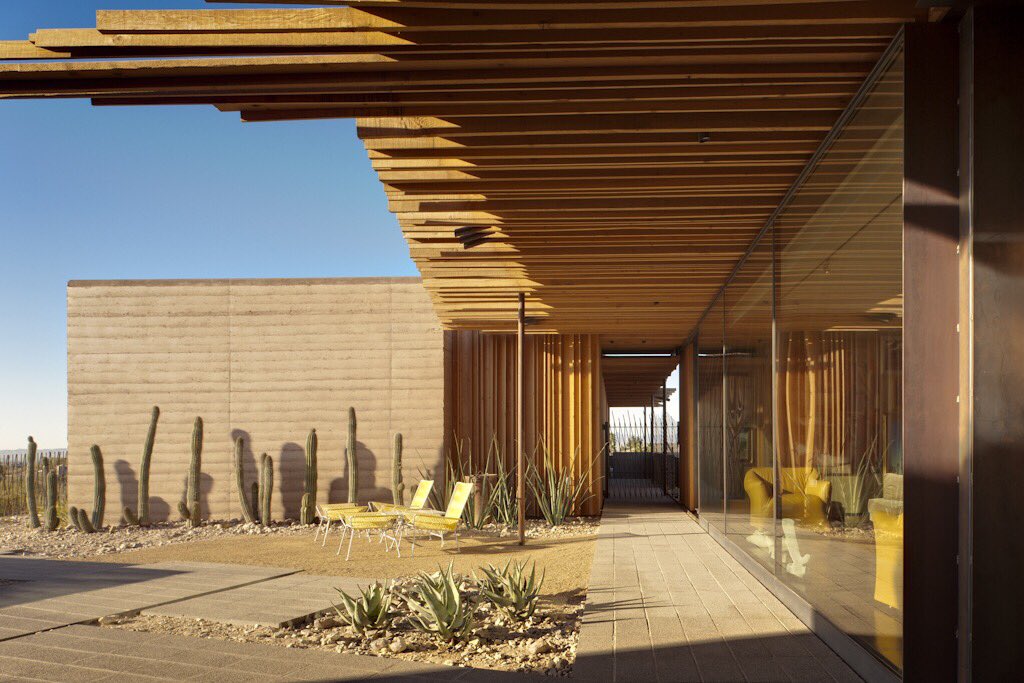

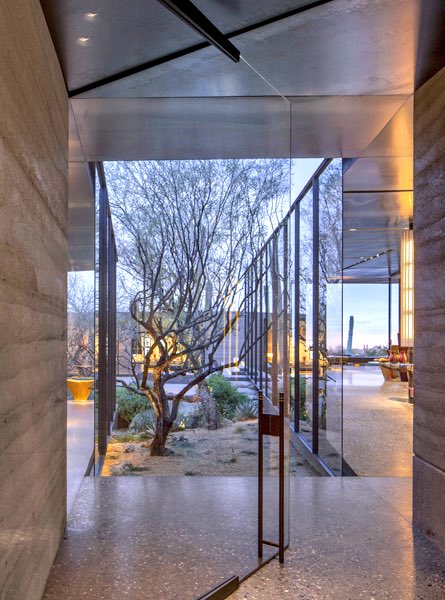

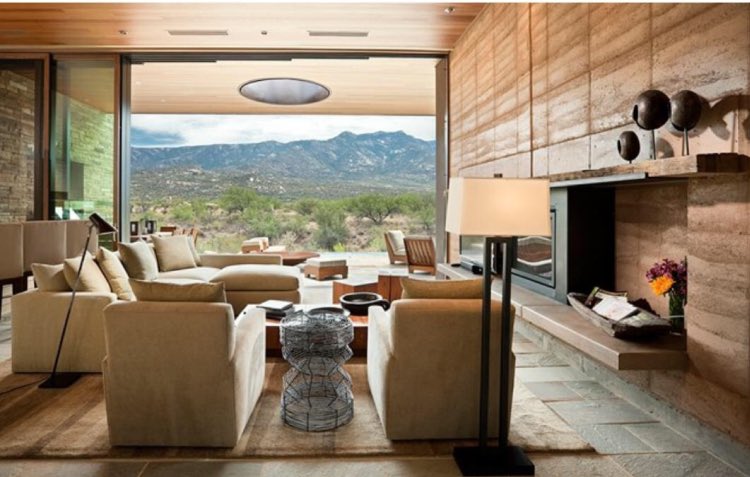

لاحظ استخدامه لل Rammed Earth في الداخل والخارج. تكامل عجيب وجميل مع البيئة الخارجية. كفاءة في العزل و من مواد بيئية ممكن اعادة استخدامها 👌🏻.

معماريو أريزونا أعضاء مدرسة أريزونا المعمارية الأصليين يتنافسون في مابينهم في تطوير هذا النظام و توظيفه بشكل جميل وبعدة أشكال وطرق أصبحت توقيع لكل مصمم Signature.

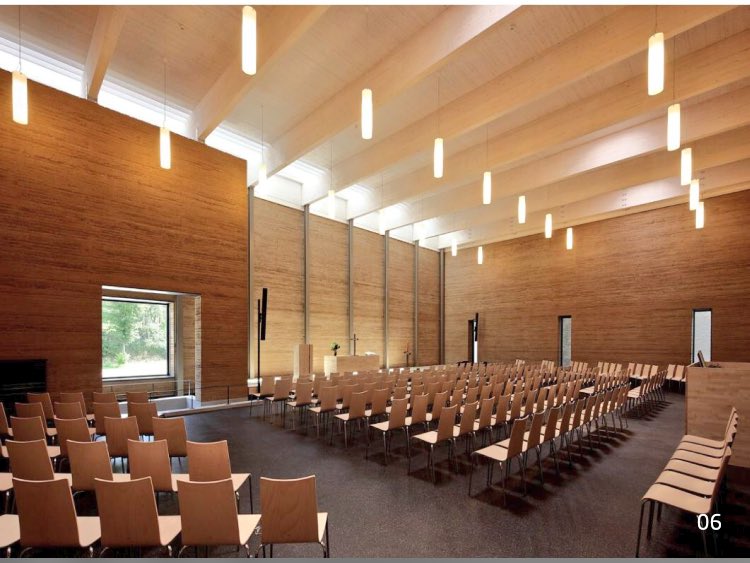

هذي البروفيسورة الألمانية لها تاريخ طويل مع البناء بالطين. وجابت الطين كتحفة فنية امام مدخل كلية التصمم في هارفرد @HarvardGSD. حلمها تبني ناطحة سحاب في مانهاتن من الطين، وتقول اذا أهل اليمن قبل ٥٠٠ سنة إستطاعو عملها نحن نستطيع.

ted.com/talks/anna_her…

للقصة بقية، قوالب الرمل المضغوط الجاهزة 😍.

فيه شركة في شمال كلفورنيا اسمها Rammed Earth Works. يعملون منتجات جاهزة لجدران و بلوك من الرمل المضغوط بغاية الروعة.

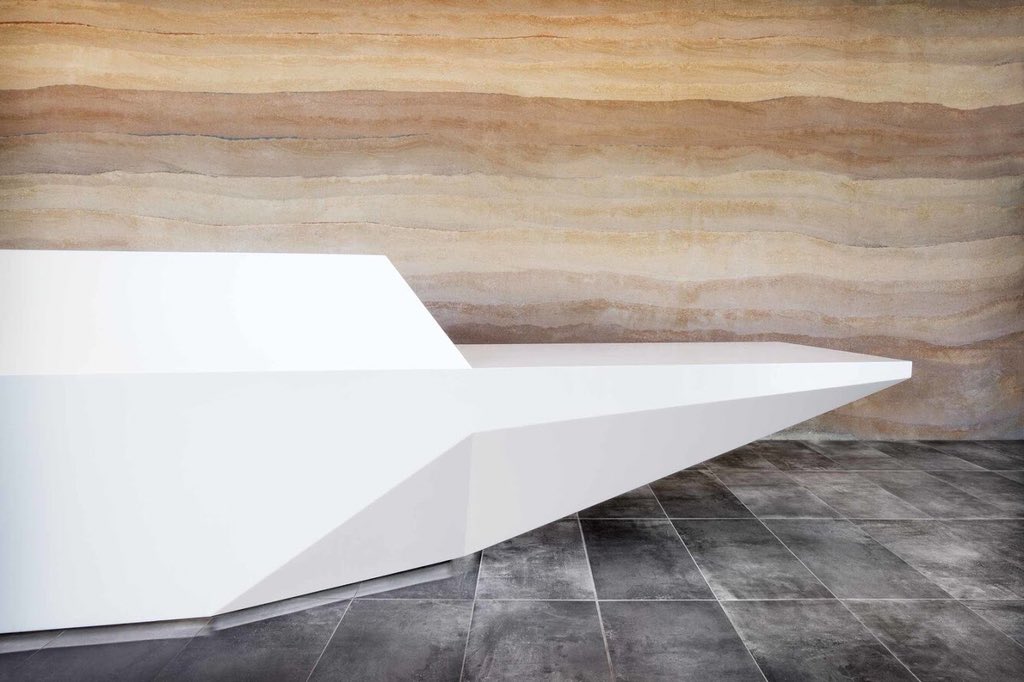

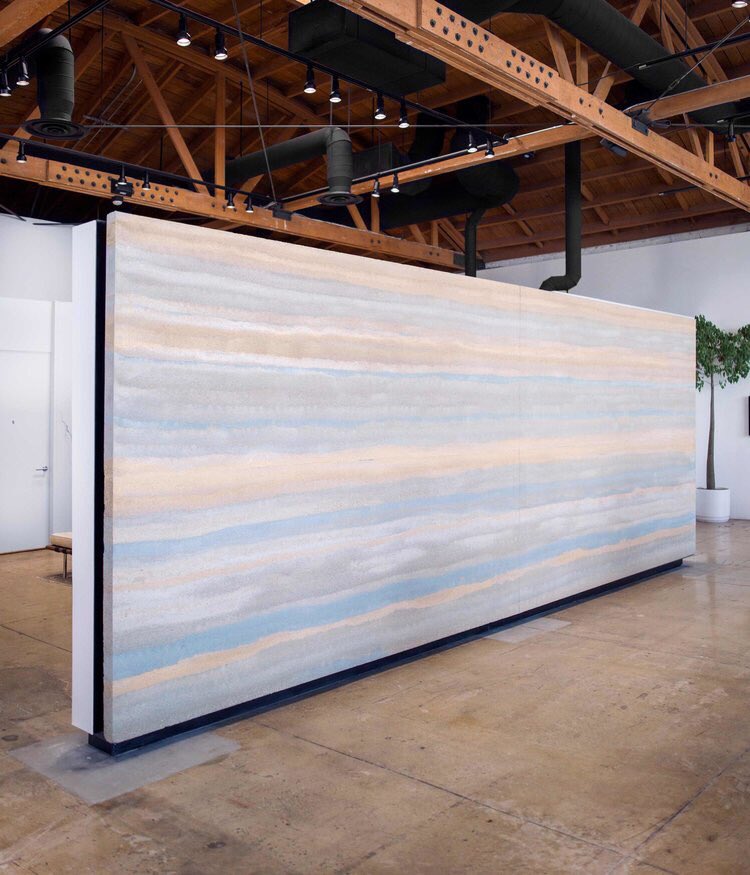

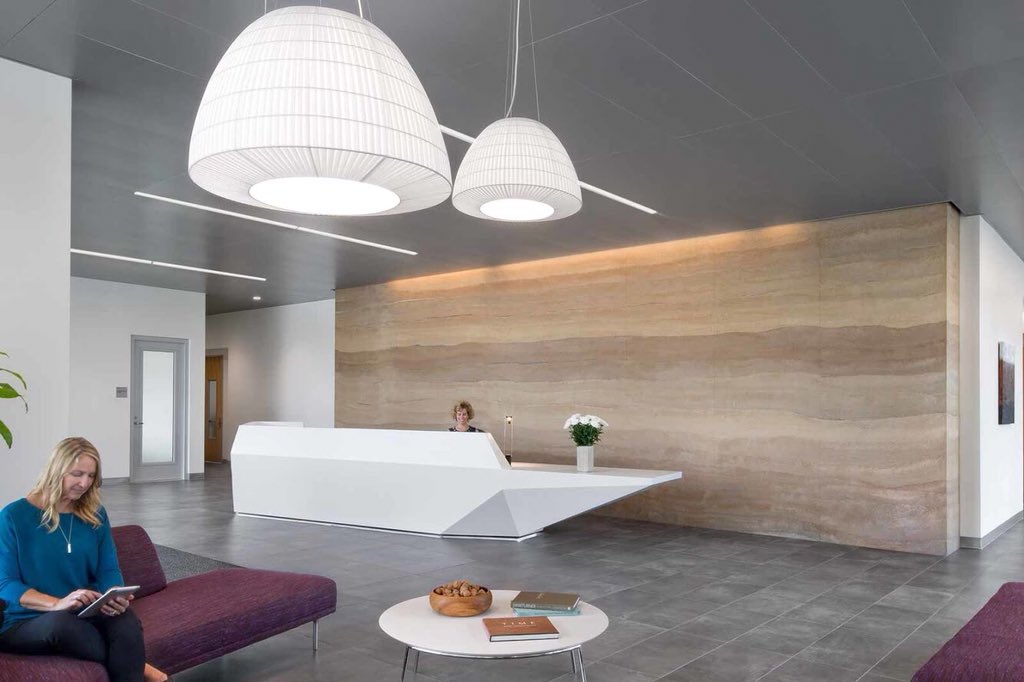

غالباً تكون لقطع داخلية او تكسيات لواجهات جمالية. ولا تعمل كعنصر إنشائي.

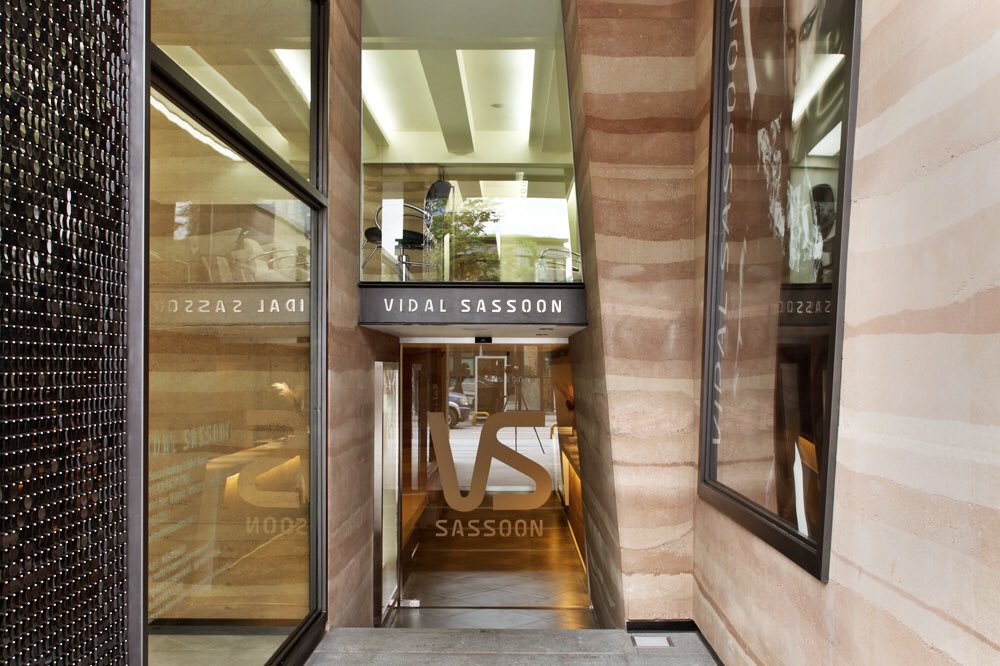

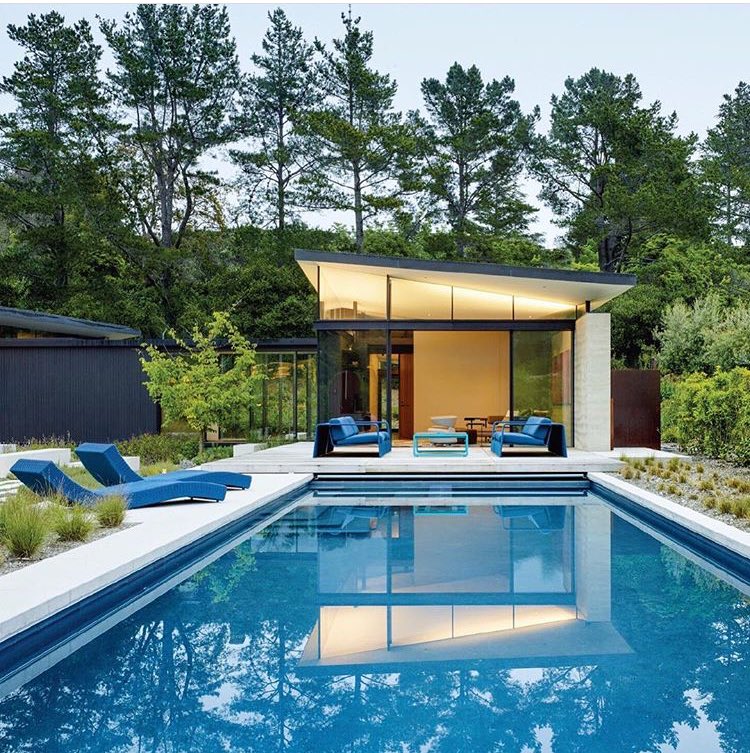

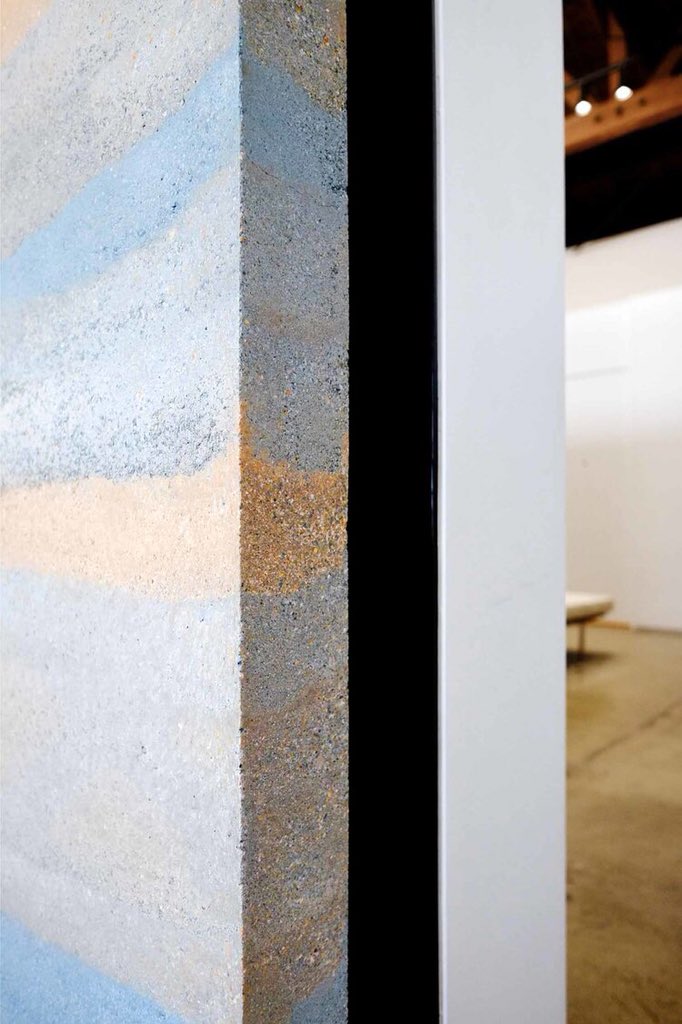

امثلة على هذا النوع من الحوائط الرملية الجاهزة.

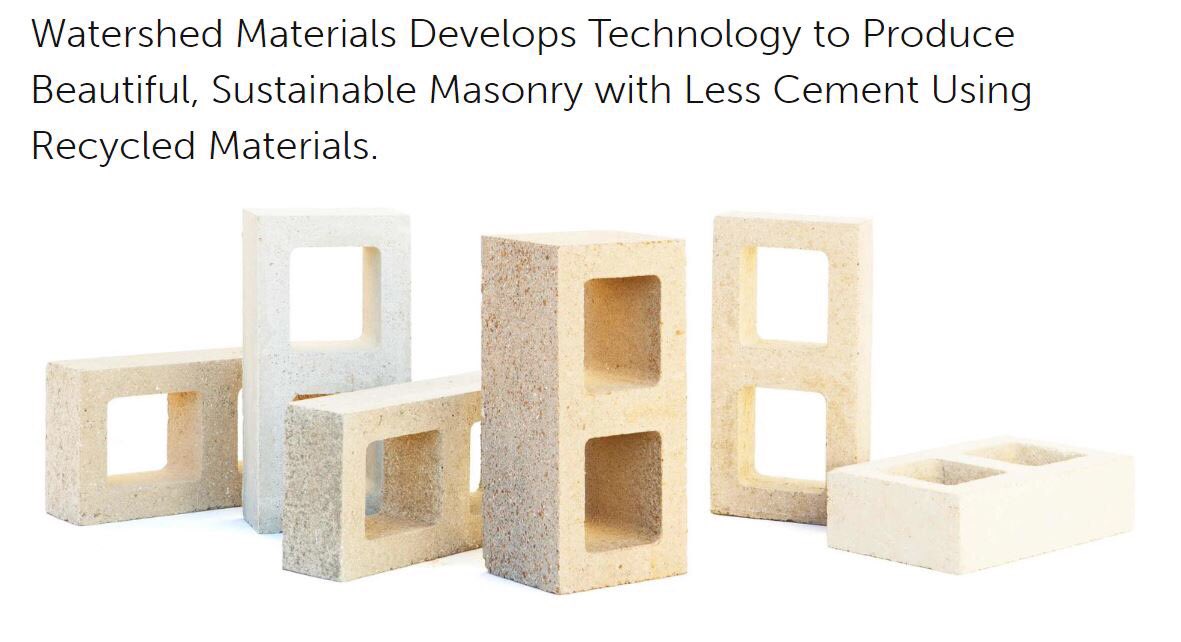

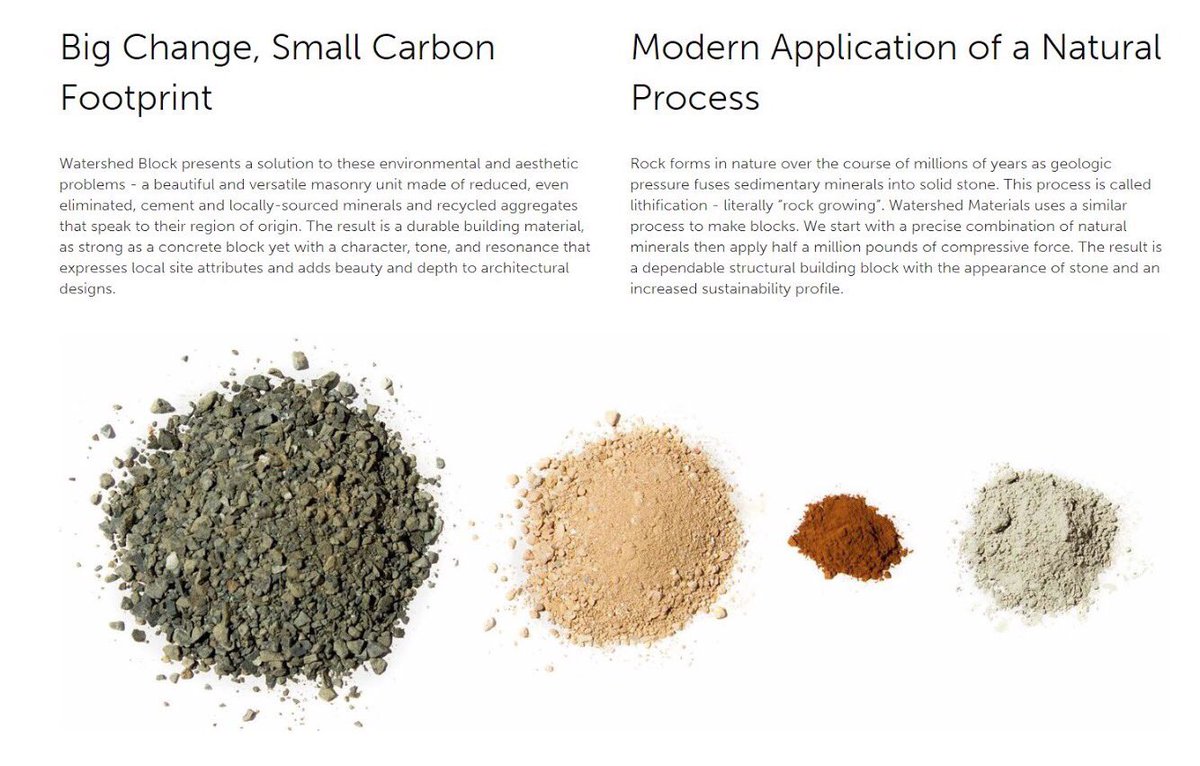

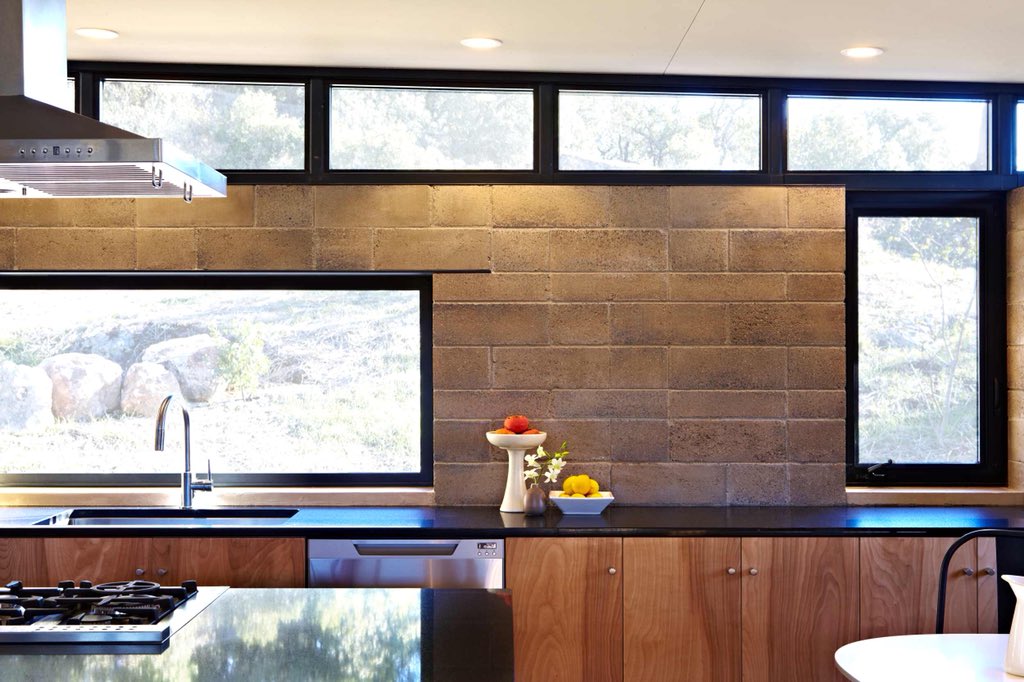

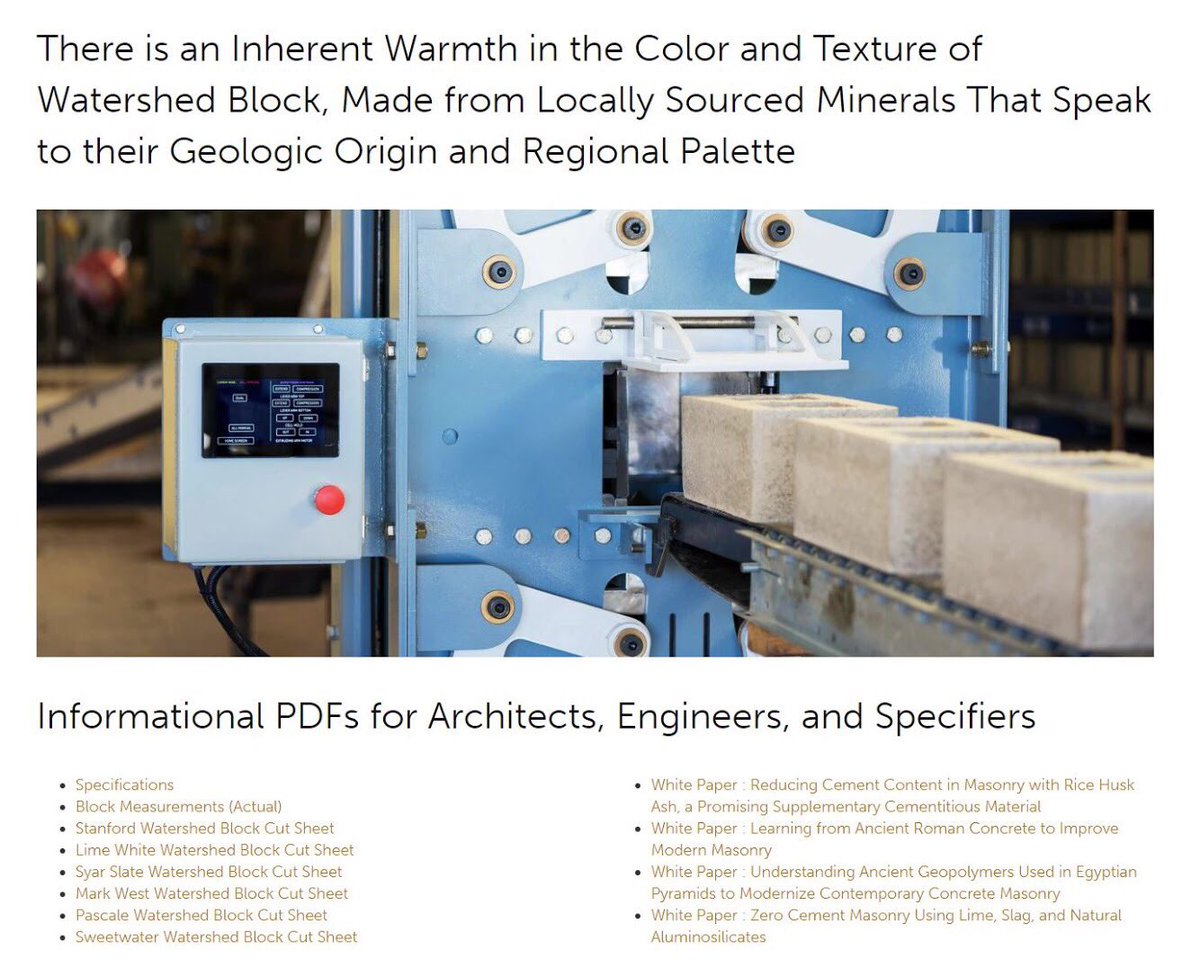

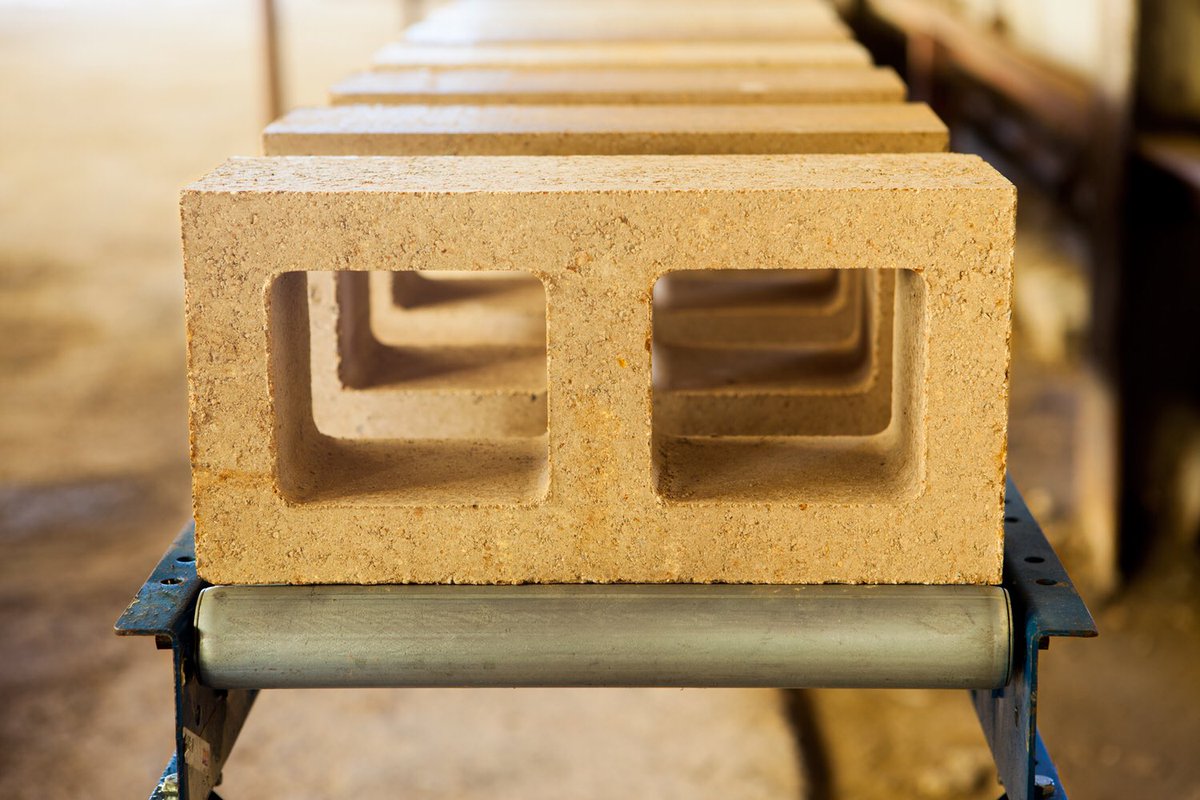

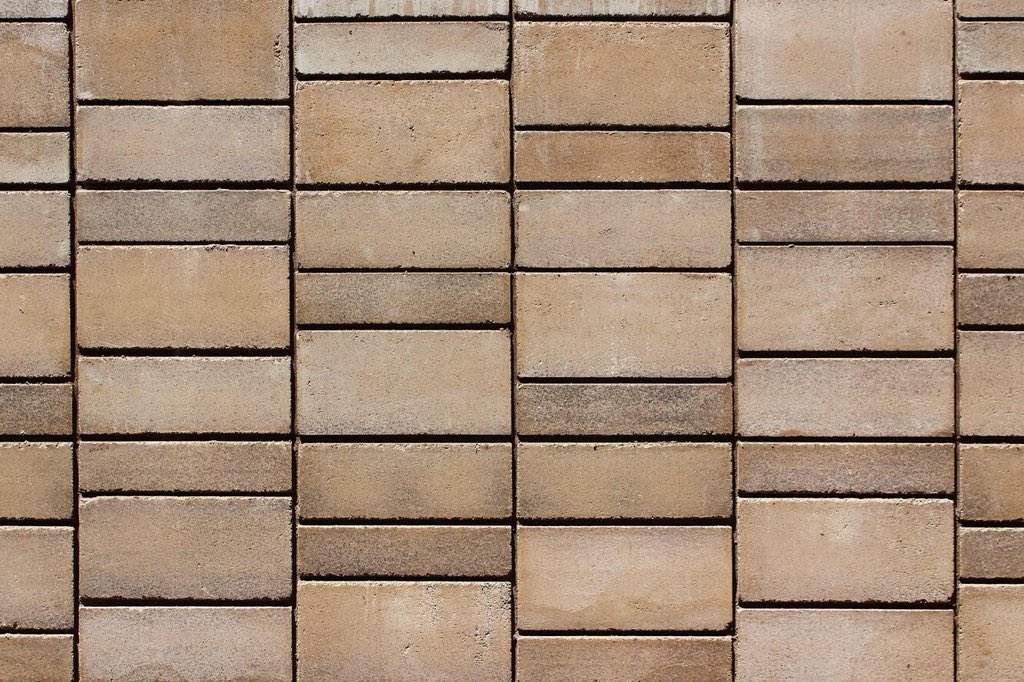

أيضاً نفس الشركة Rammed Earth Works, لديها منتج جميل ومبتكر بكفاءة عالية وجمالية خلابة. وهو الطوب الرملي المضغوط. وتكمن الصعوبة في الخلطة الدقيقة للوصول للمنتج الأفضل. لديهم خيارات وألوان و خلطات مختلفة. معروضة بشكل أدق في موقع الشركة.

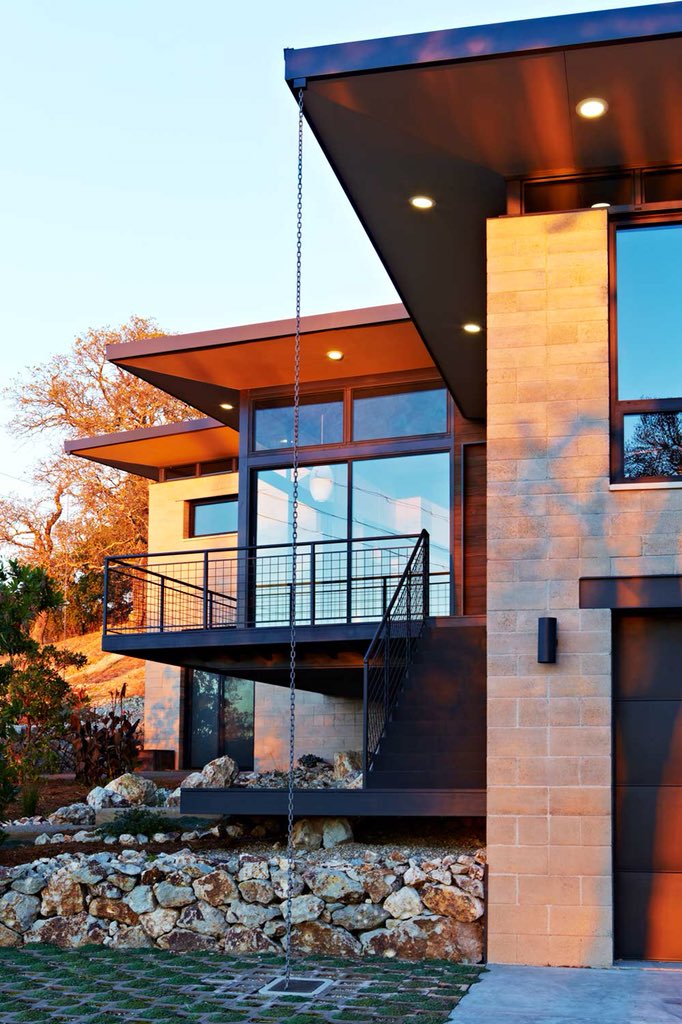

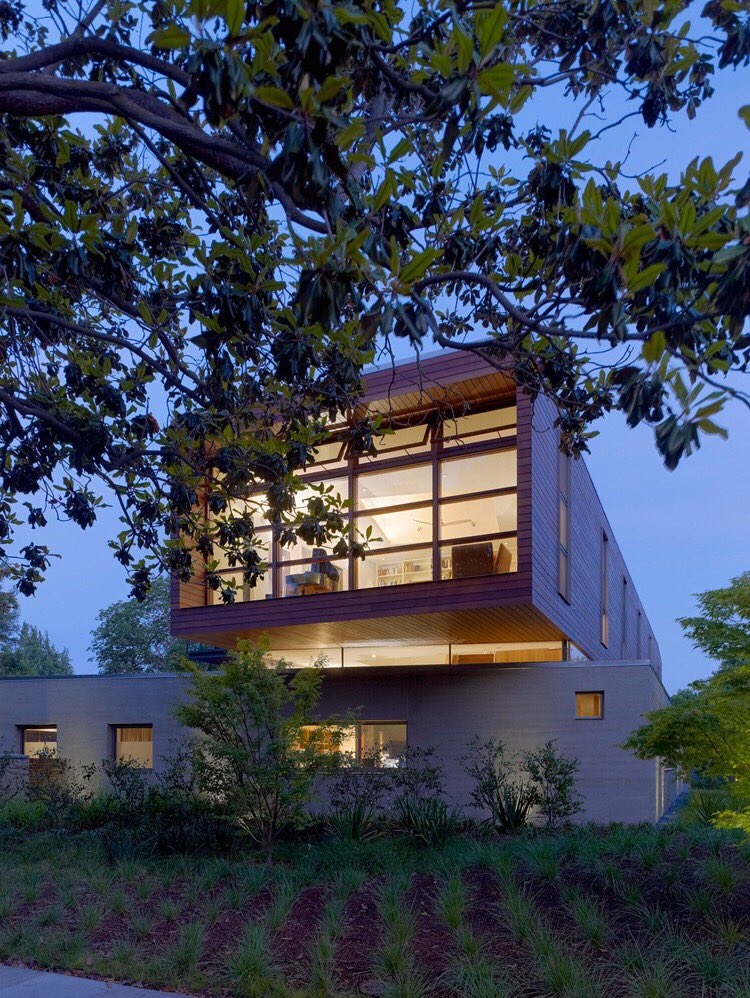

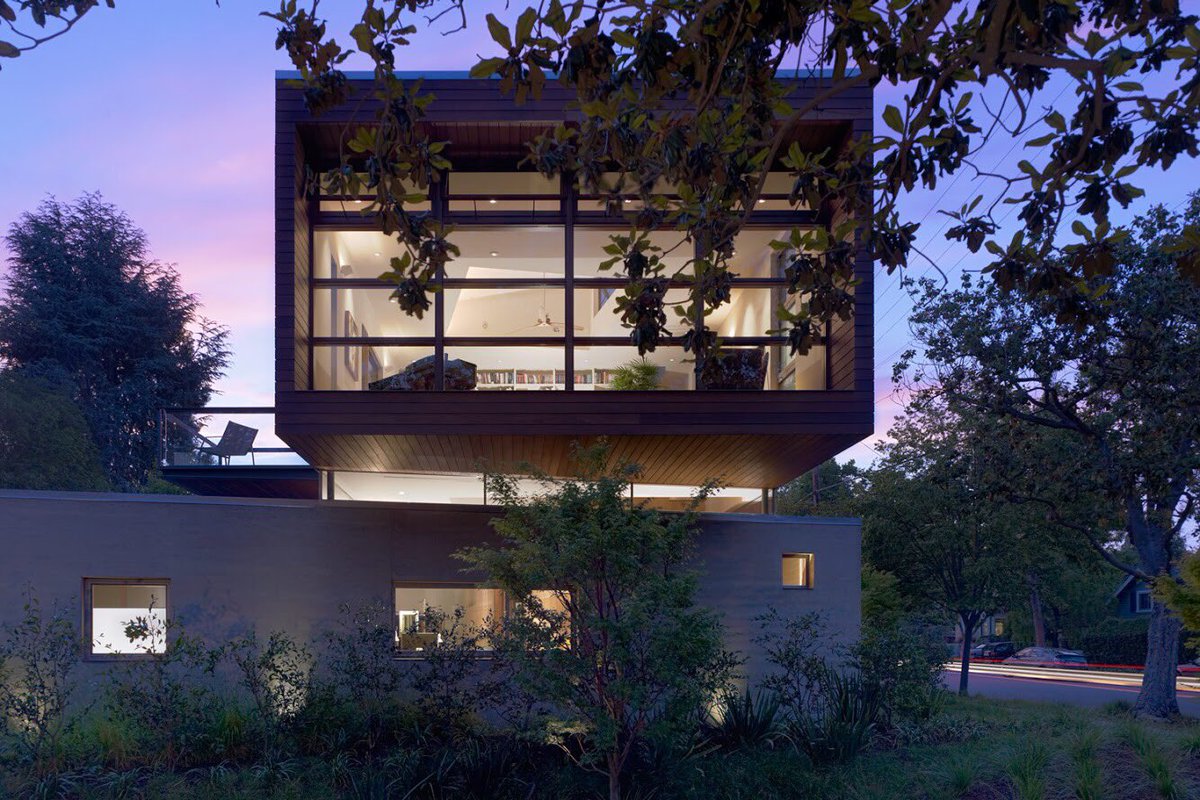

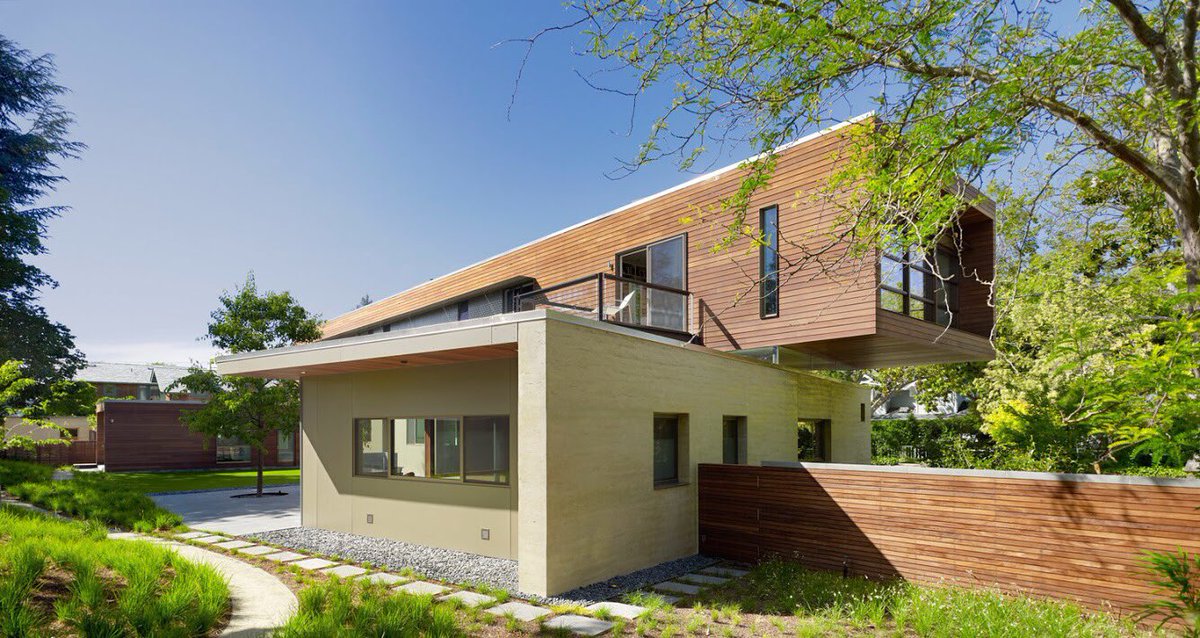

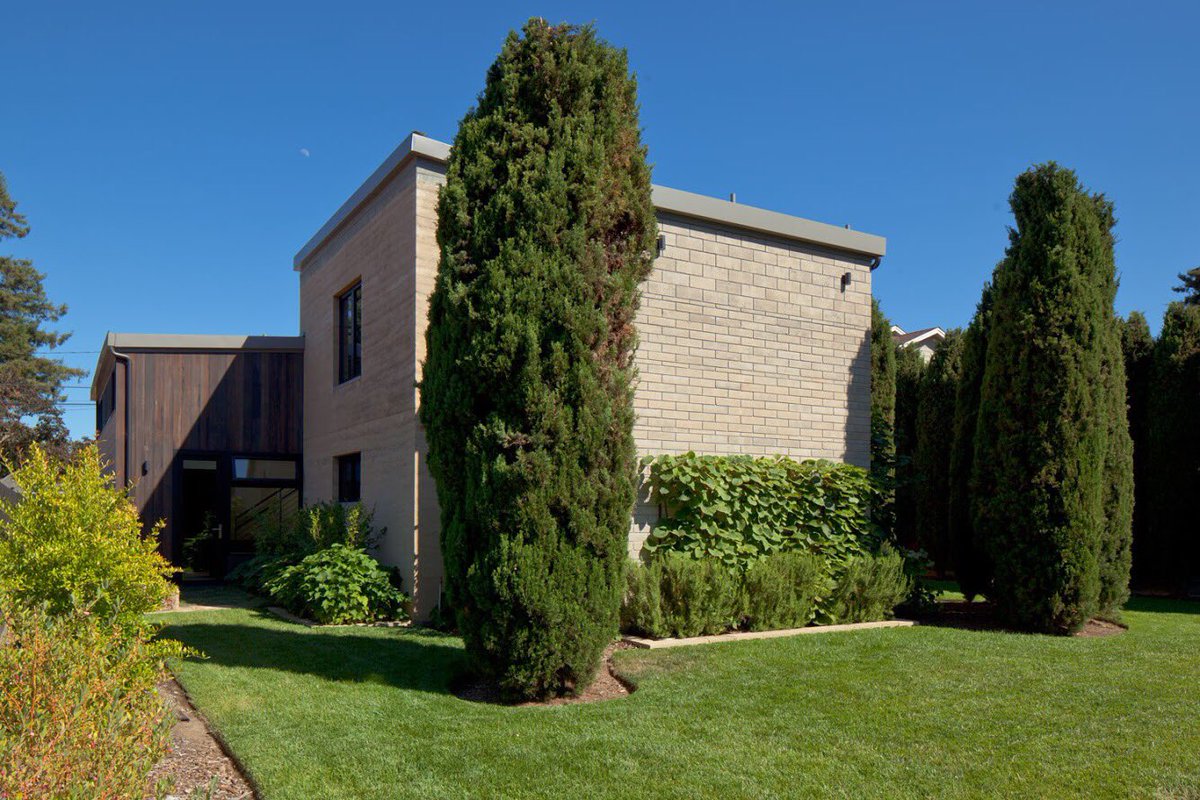

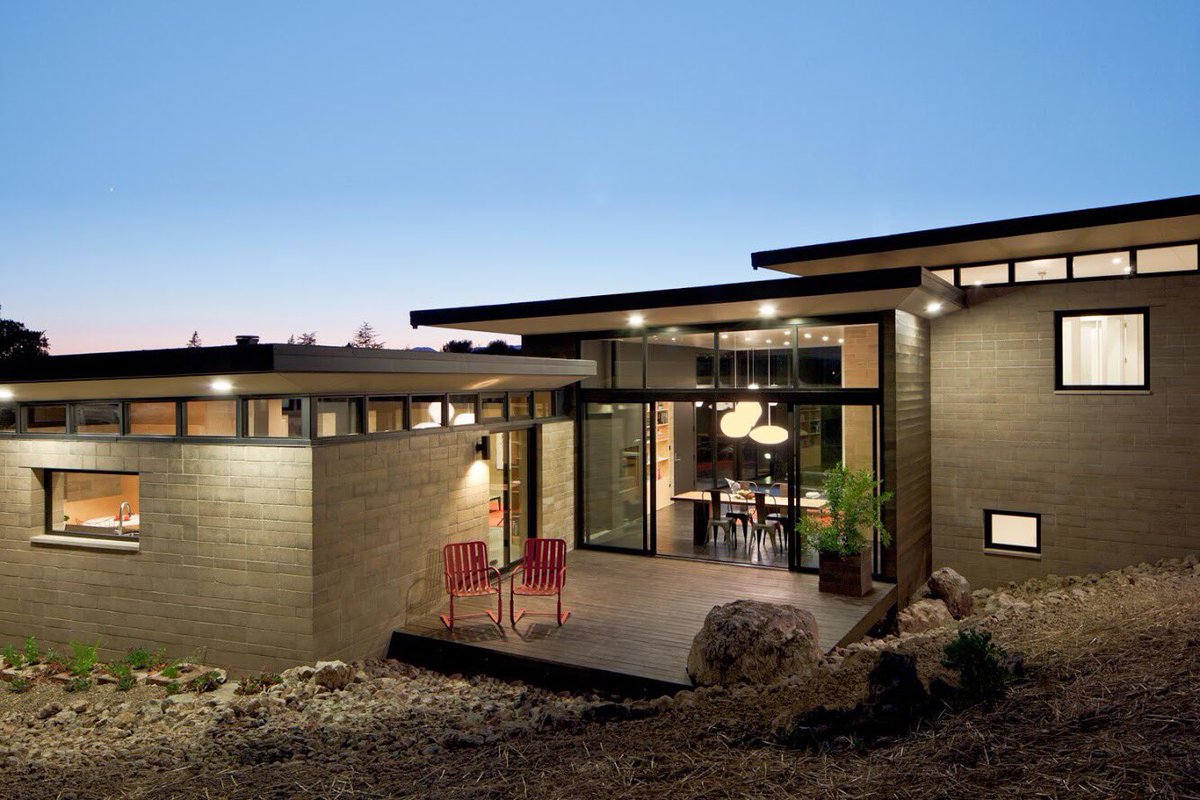

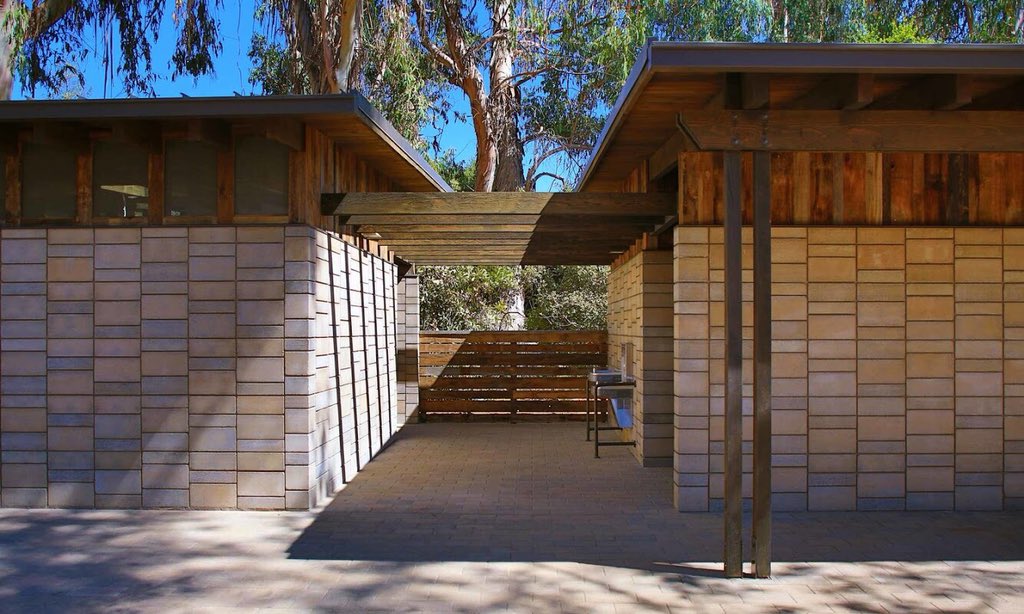

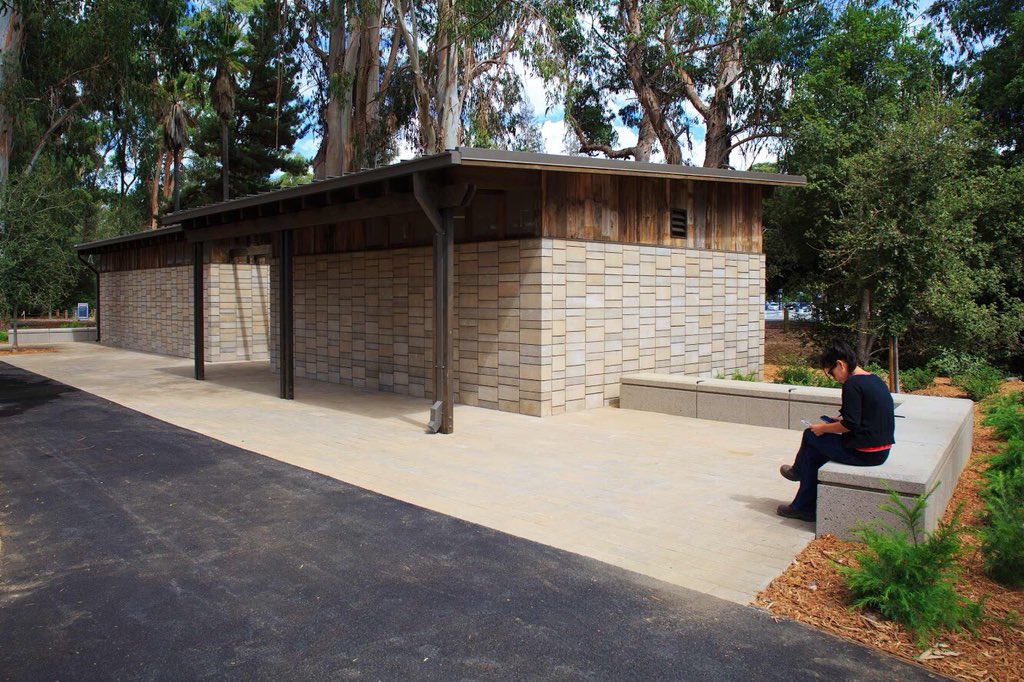

صور لأحد المباني المبنية بنفس هذا الطوب الرملي المضغوط. جمال عجيب. والأجمل انه معالج ضد الماء و ممكن اعادة تدويره 100%.

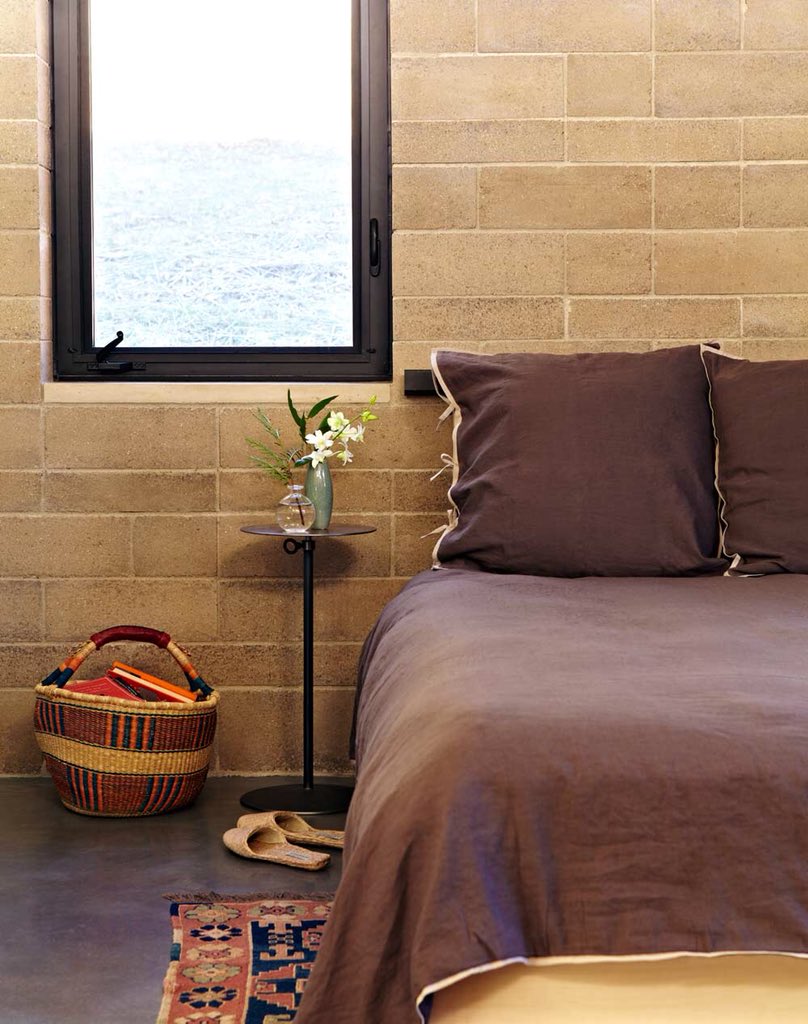

الطوب الرملي جميييييل جدا جدا. وممكن استبدال البلوك الإسمنتي به بسهولة. ولا يحتاج معالجة او "لياسة" من الخارج او الداخل. ملمسه ولونه جميل ويتغير مع الزمن ليصبع مليئ بالتفاصيل و العروق الجميلة 😍

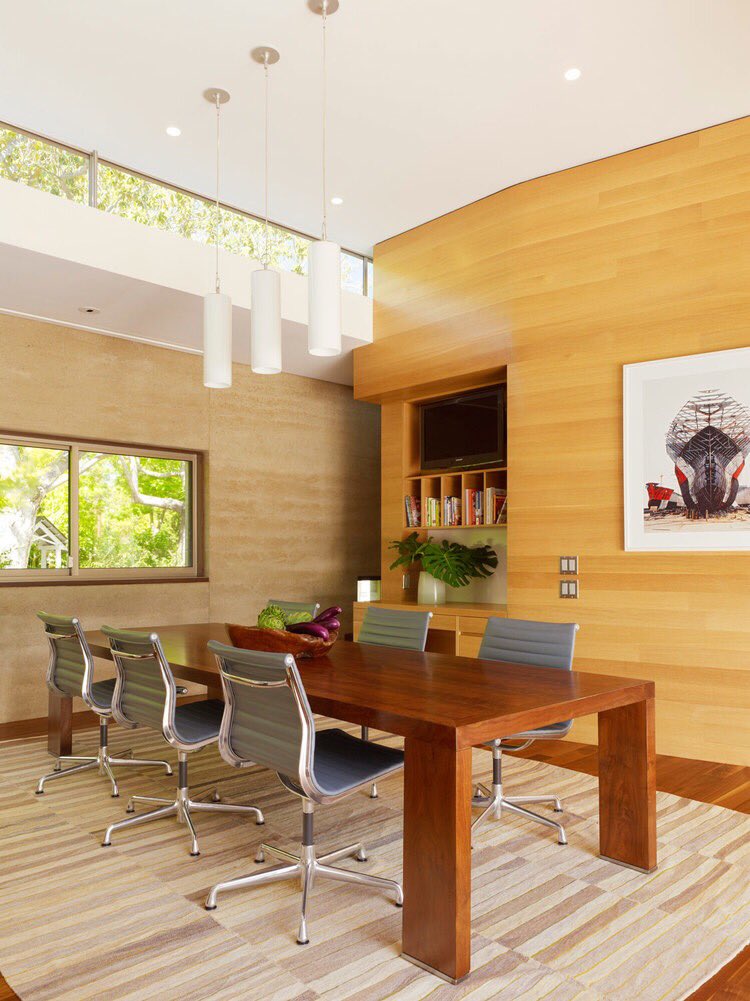

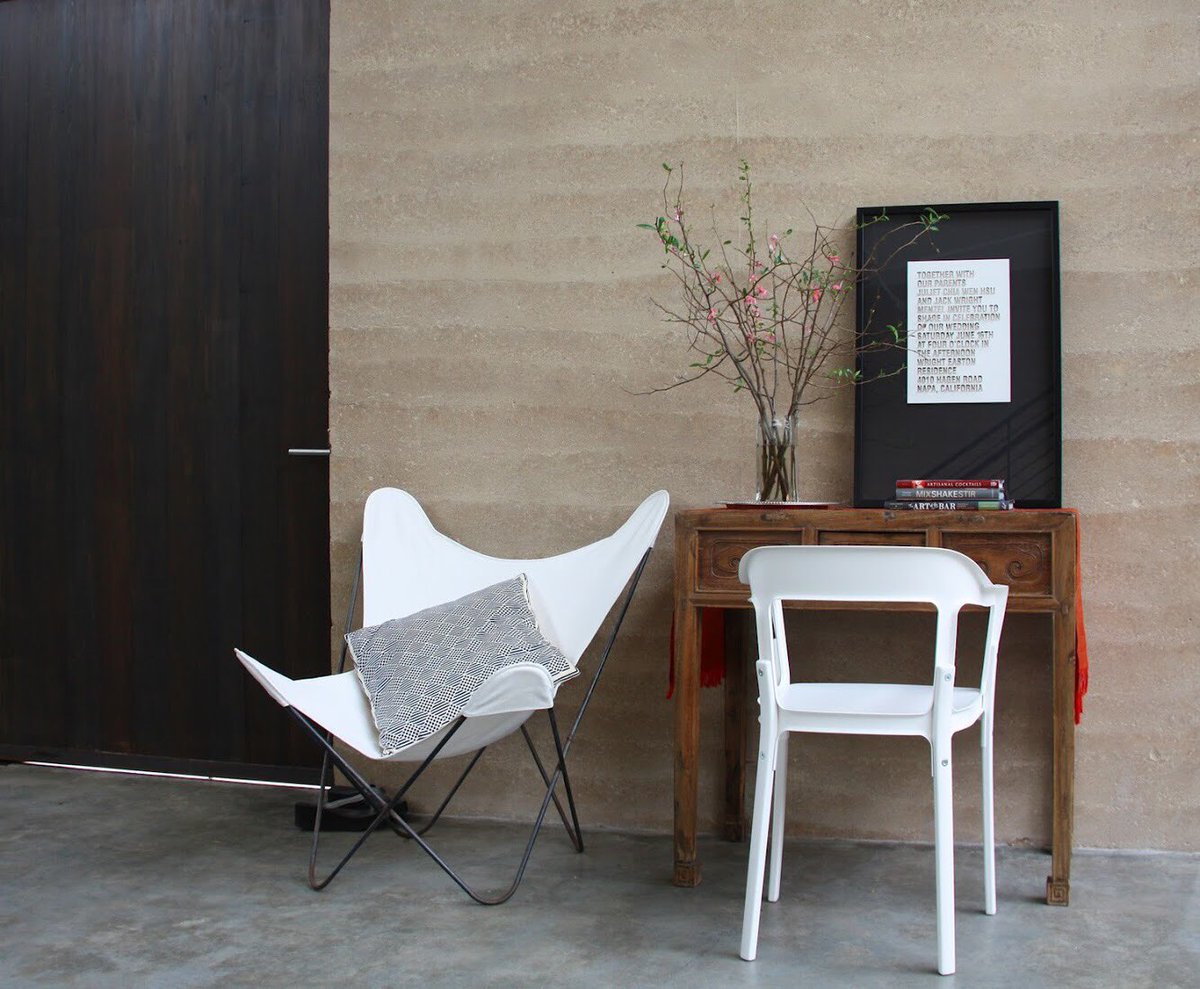

التفاصيل من الداخل 😪.

الطوب الرملي من المواد الي ممكن تجعل من المبنى تحفة اذا عرف المصمم توظيفة بالشكل الصحيح.

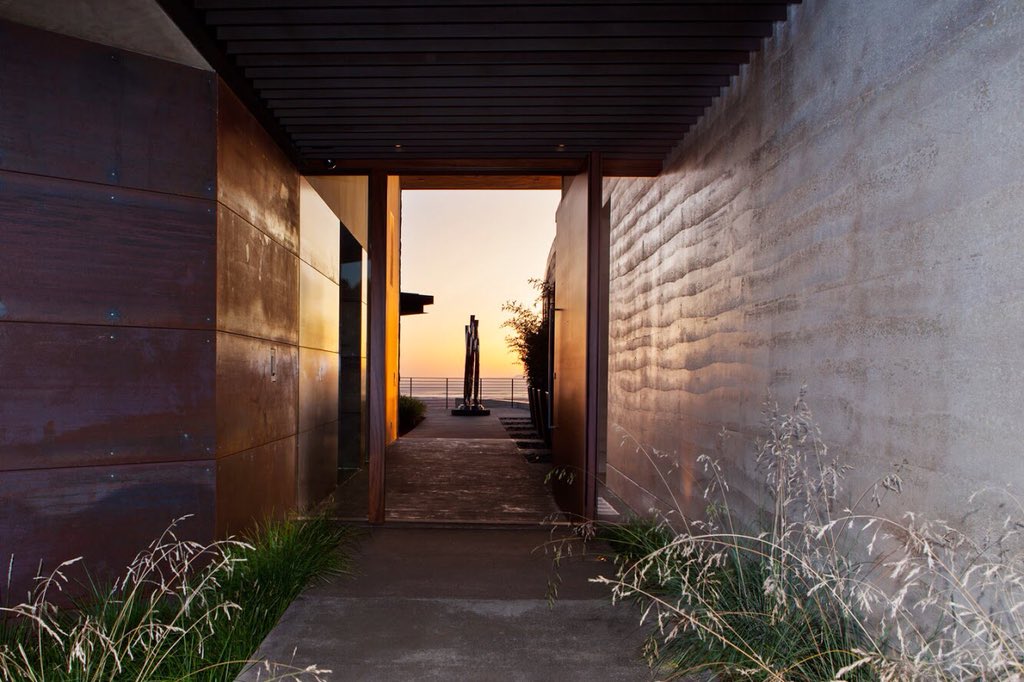

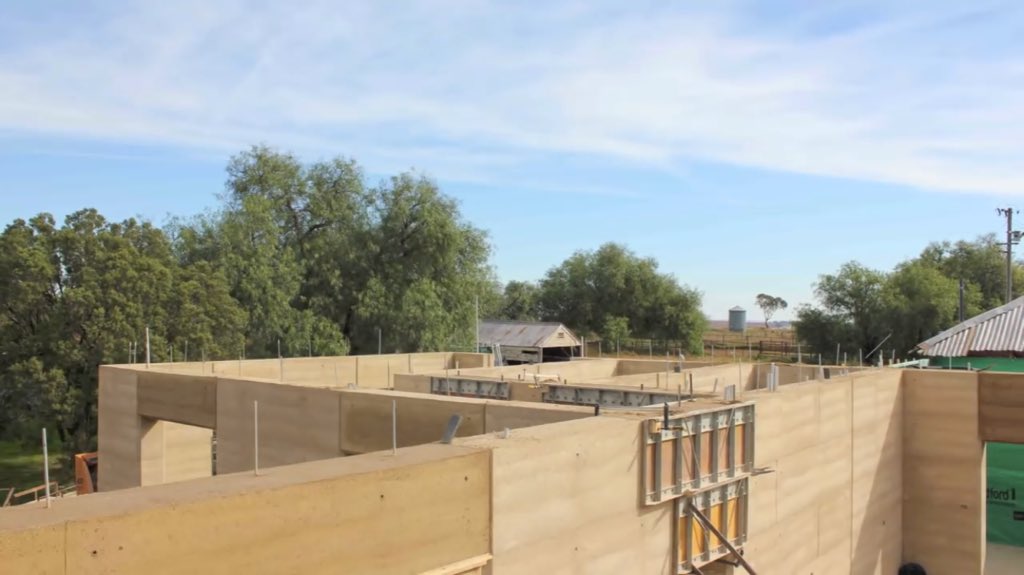

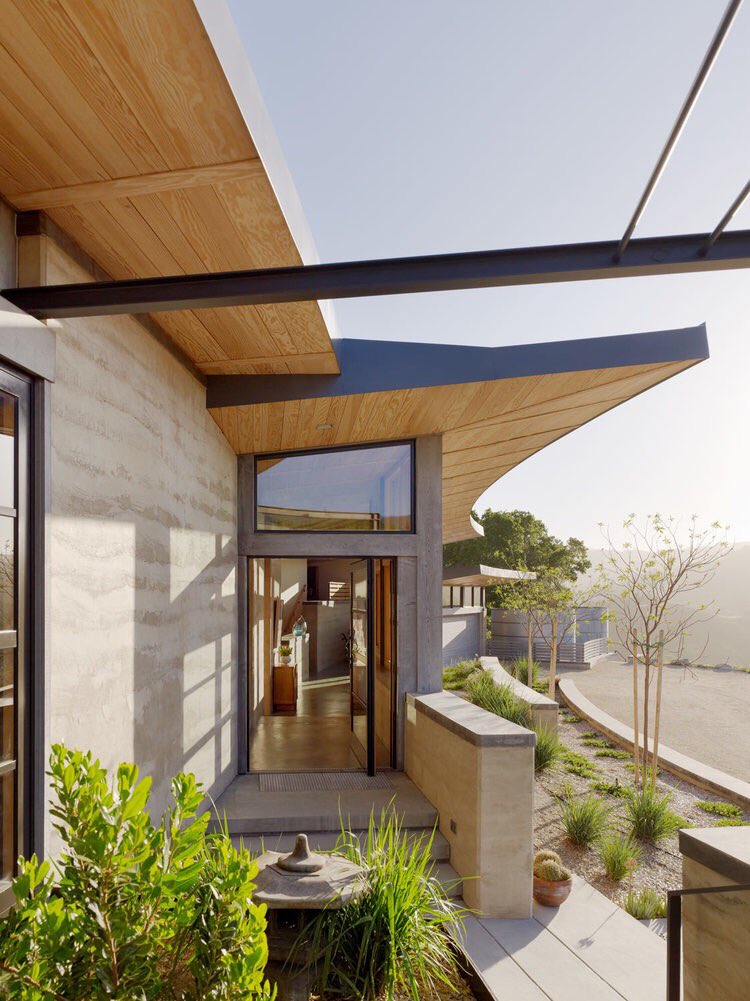

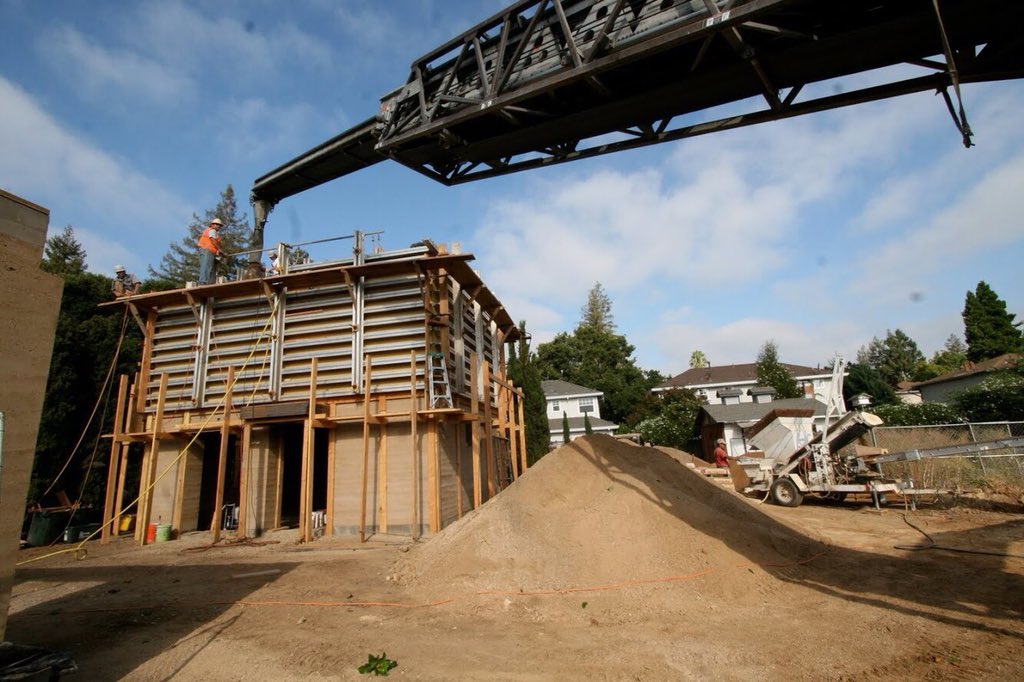

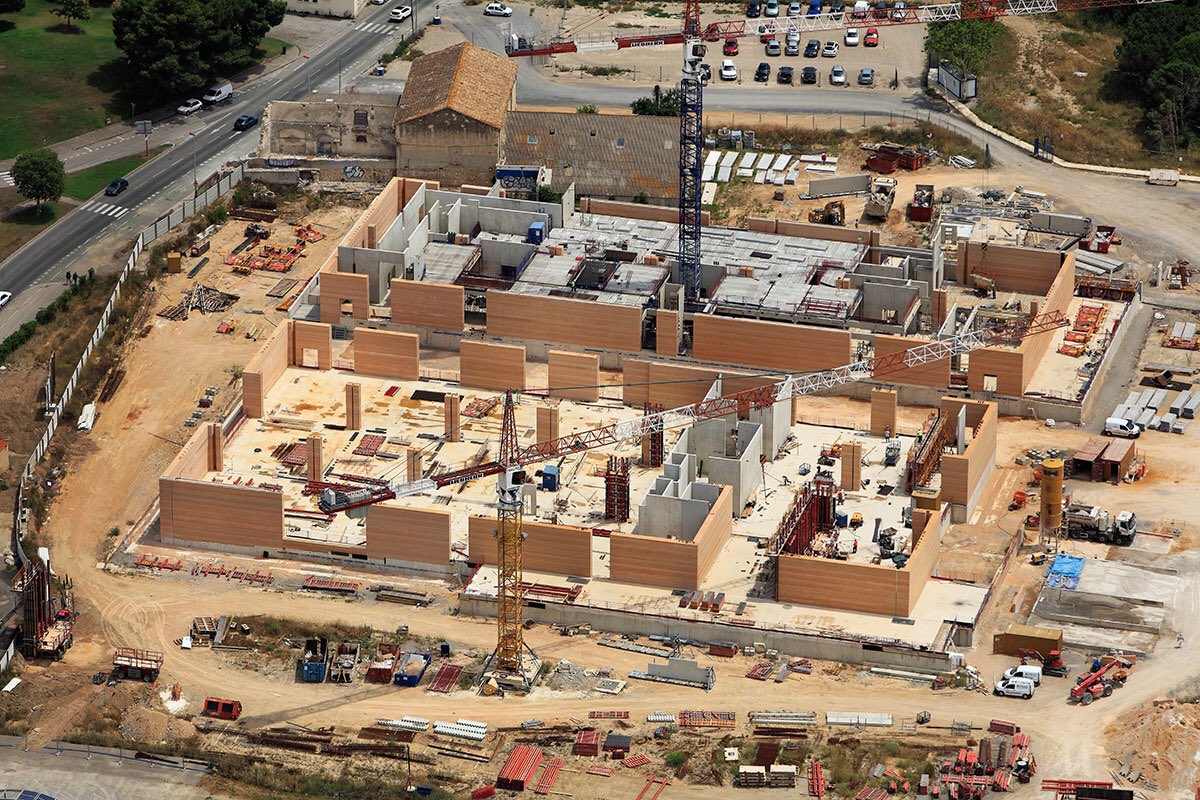

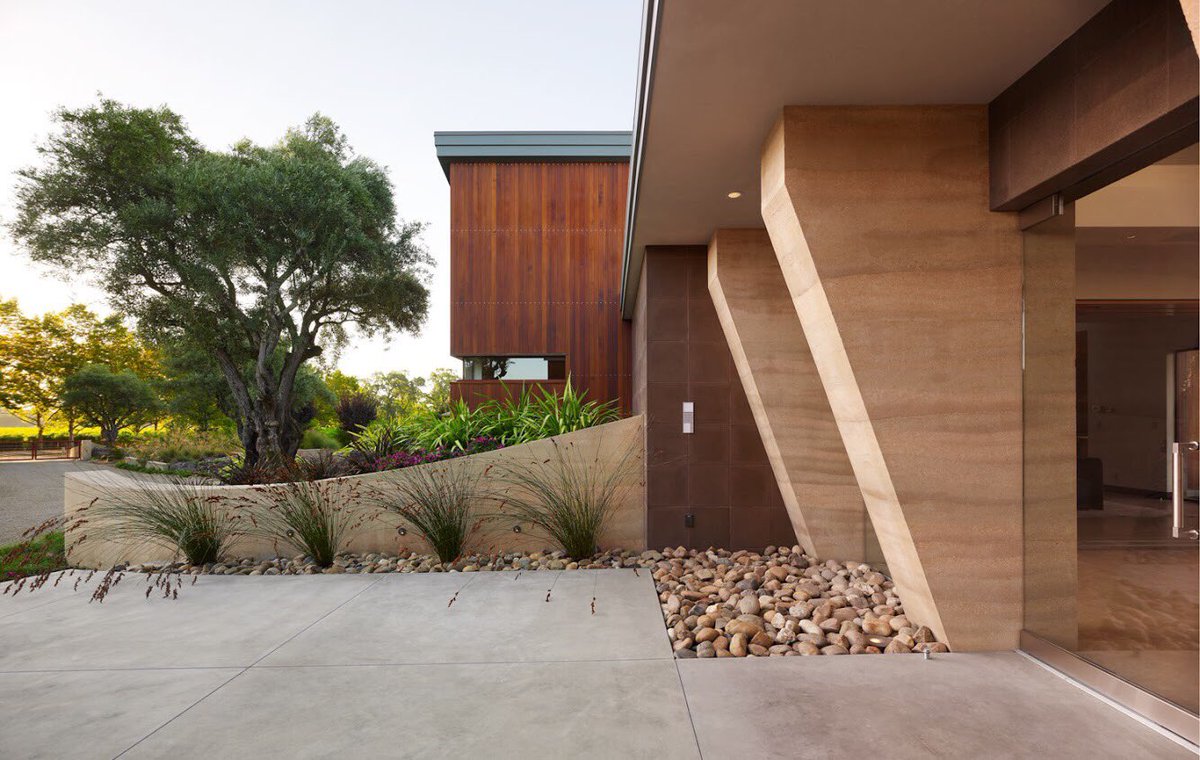

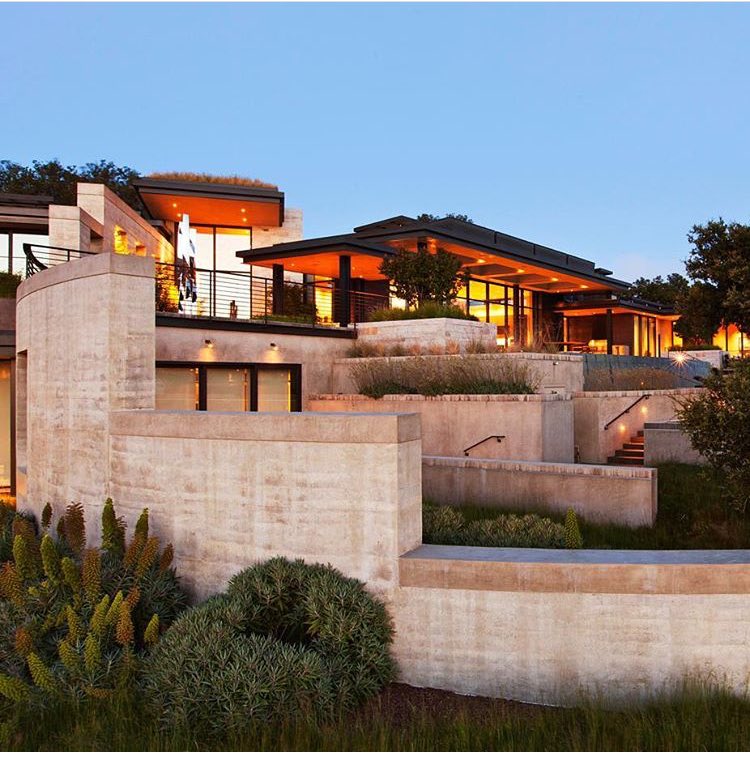

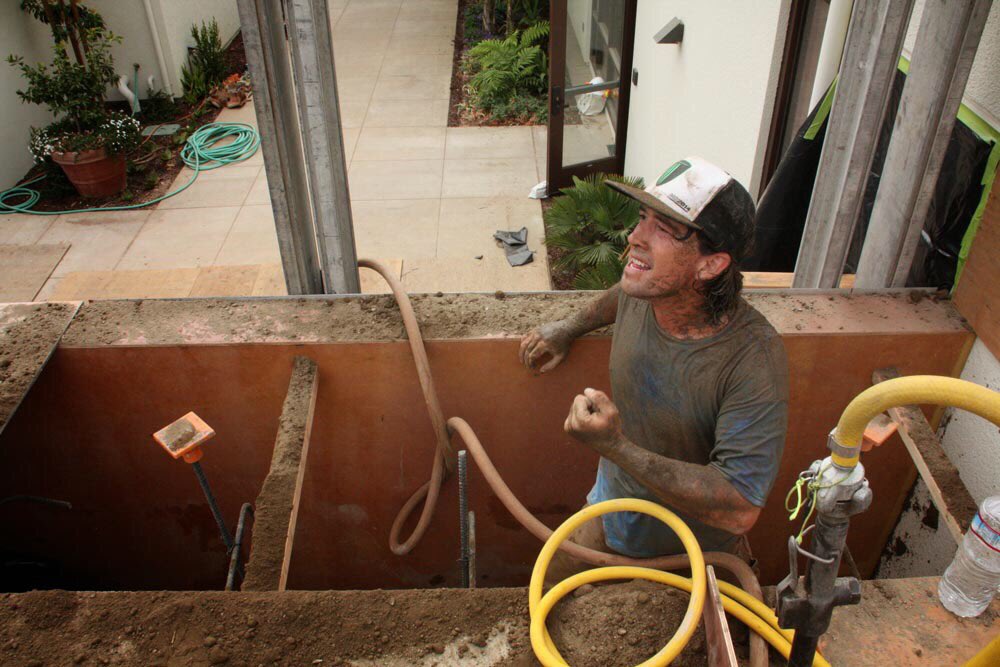

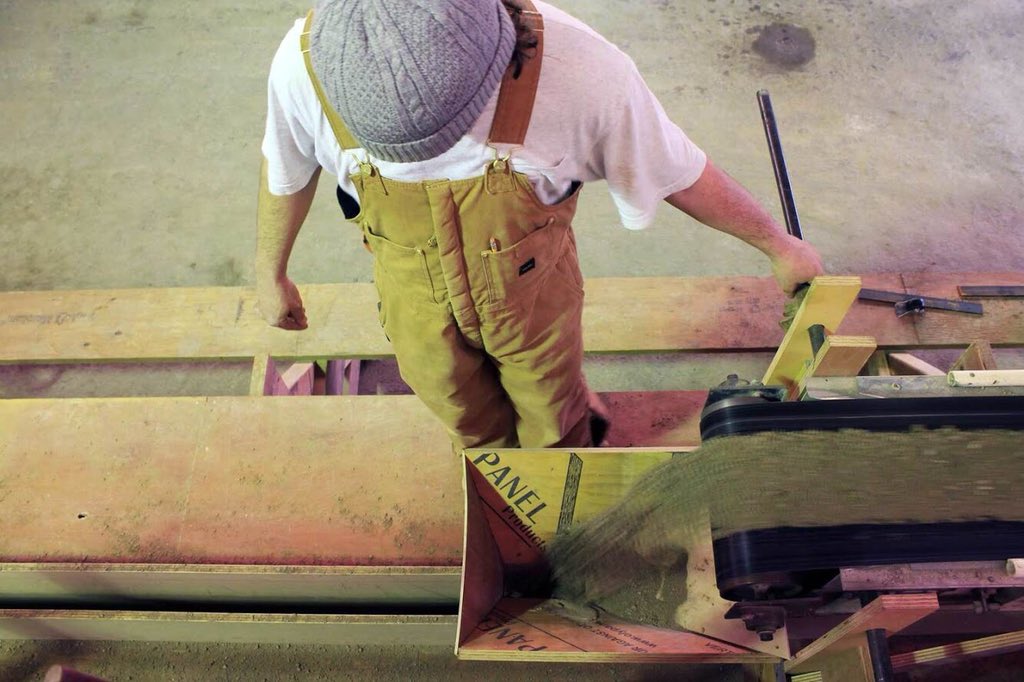

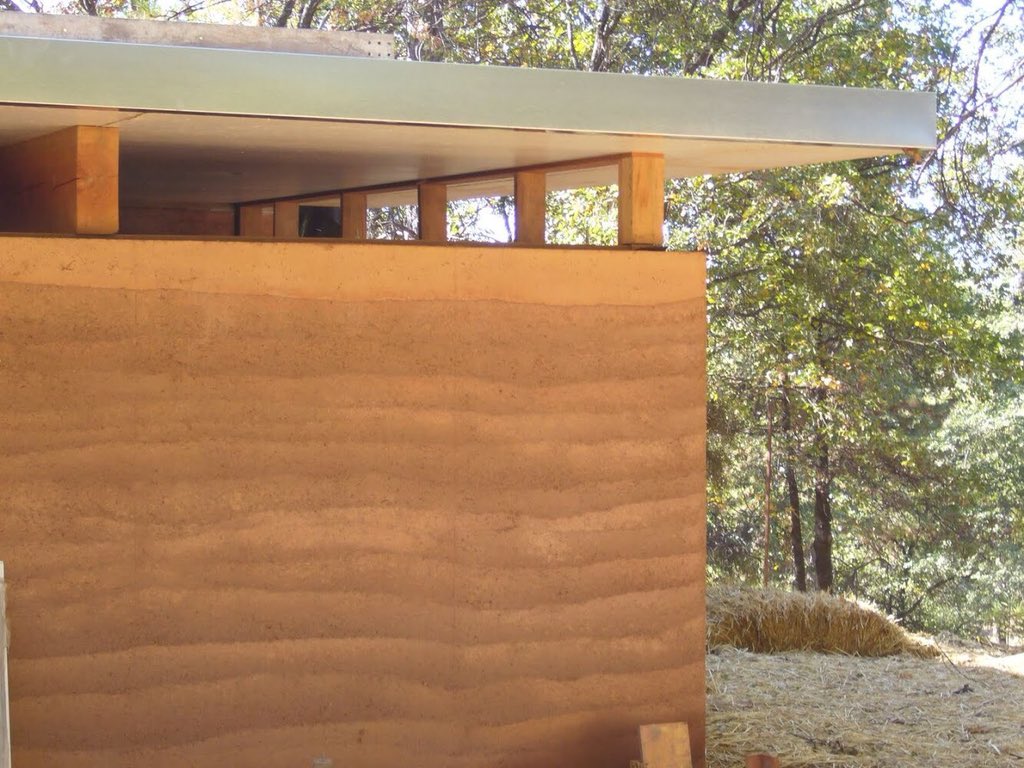

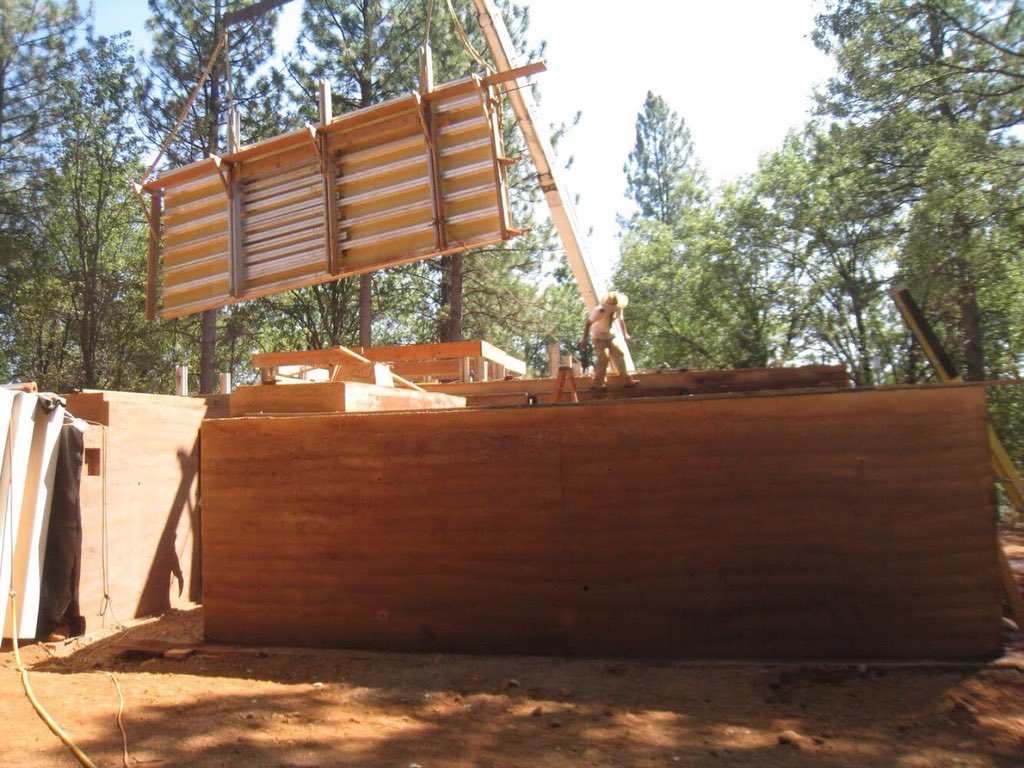

أيضاً تقدم الشركة منتجات ال Rammed Earth بشكل فاخر. هنا بعض من مراحل التنفيذ في الموقع. يبدو ان العمل اسرع مما كنت اتوقع حينما يكون من قِبل محترفين.

كما ذكرنا، يتم عمل قالب من الخشب او الأمنيوم ويُصب فيه الرمل الرطب المخلوط بعدة احجام من الرمل و نسبة بسيطة من الإسمنت بشكل تدريجي. وكل طبقة تدك وتظغط مكانيكيا لتتماسك كالصخر.وهكذا حنا يكتمل الجدار.

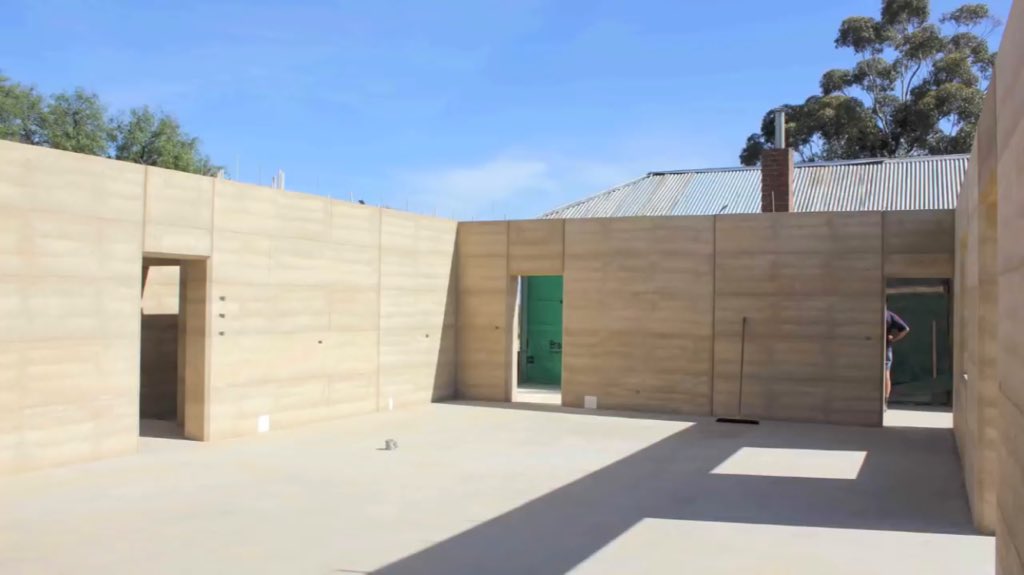

فيديو سريع يوضح بناء دور كامل خلال عدة ايام.
العمالة المحترفة عملهم سريع وجودتهم عالية مع ان عددهم قليل.

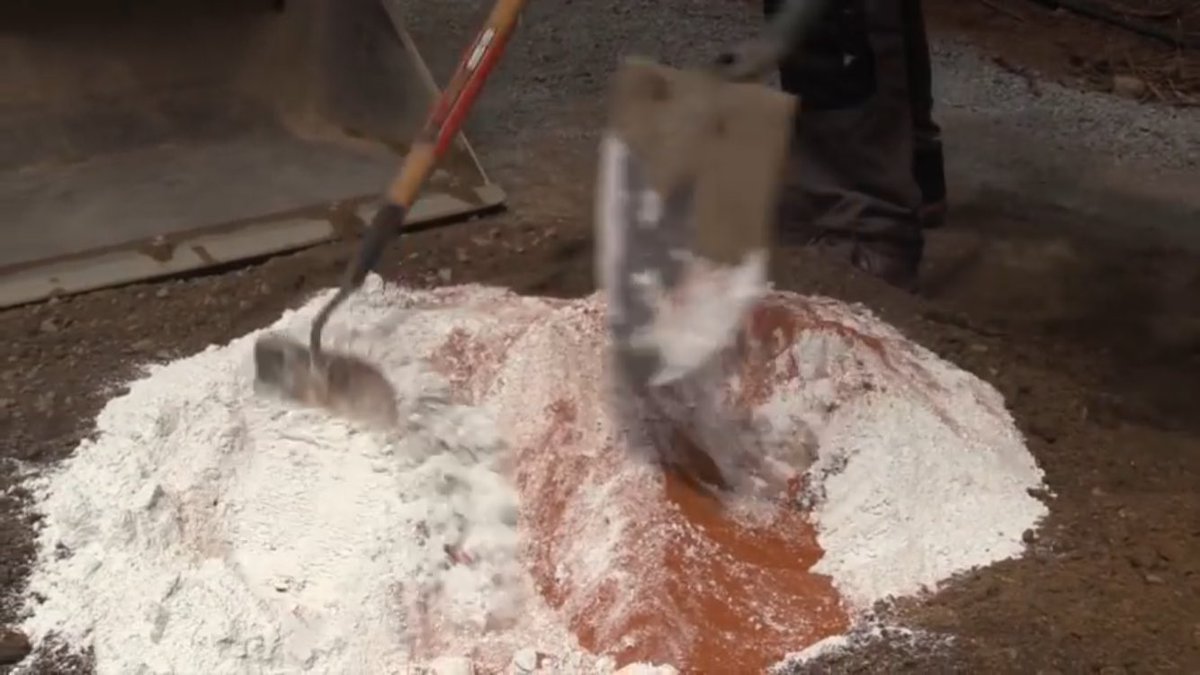

في هذا الفيديو شرح دقيق و تفصيلي عن طريقة خلط الرمل بالاسمنت و ترطيبه وصبه وضغطه وتسليحه. و كيفيه عمل أشكال مختلفة في الملمس و الألوان. وزنية الضغط وقوته تحدد الشكل الخطوط والعروق في المنتج النهائي.

أفضل فيديو حصلته يشرح كيفية التنفيذ حتى الآن.

المنتج النهائي جبار جداً جداً.

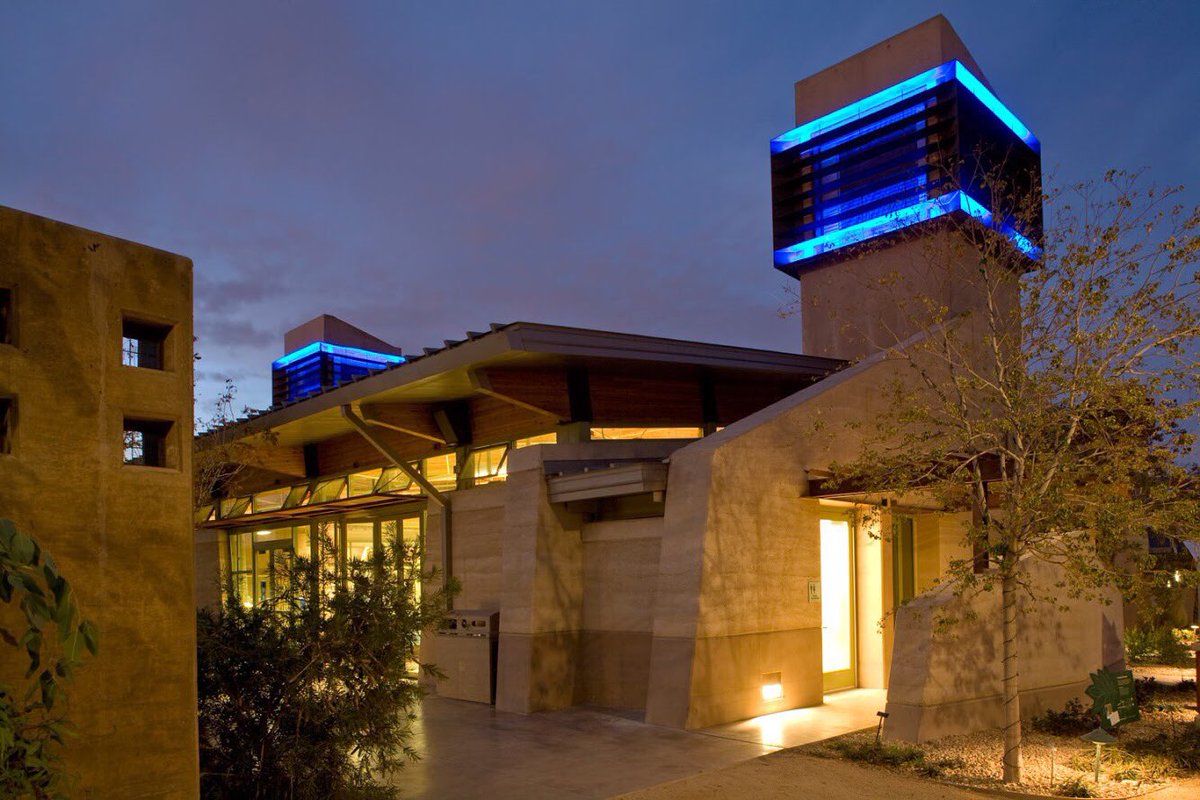

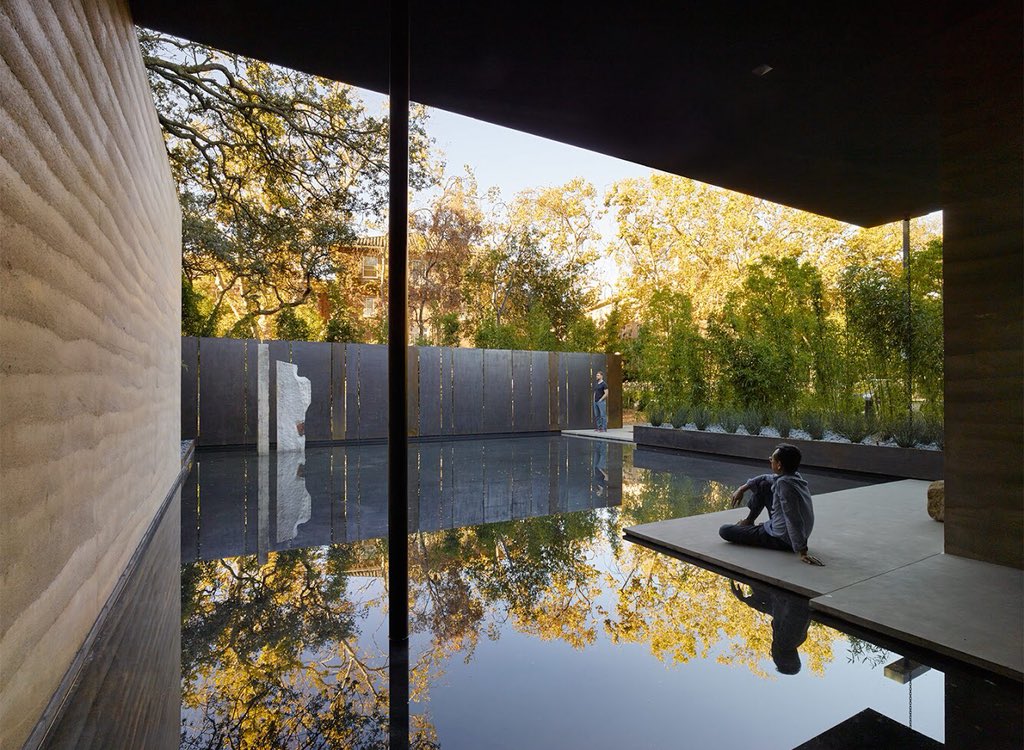

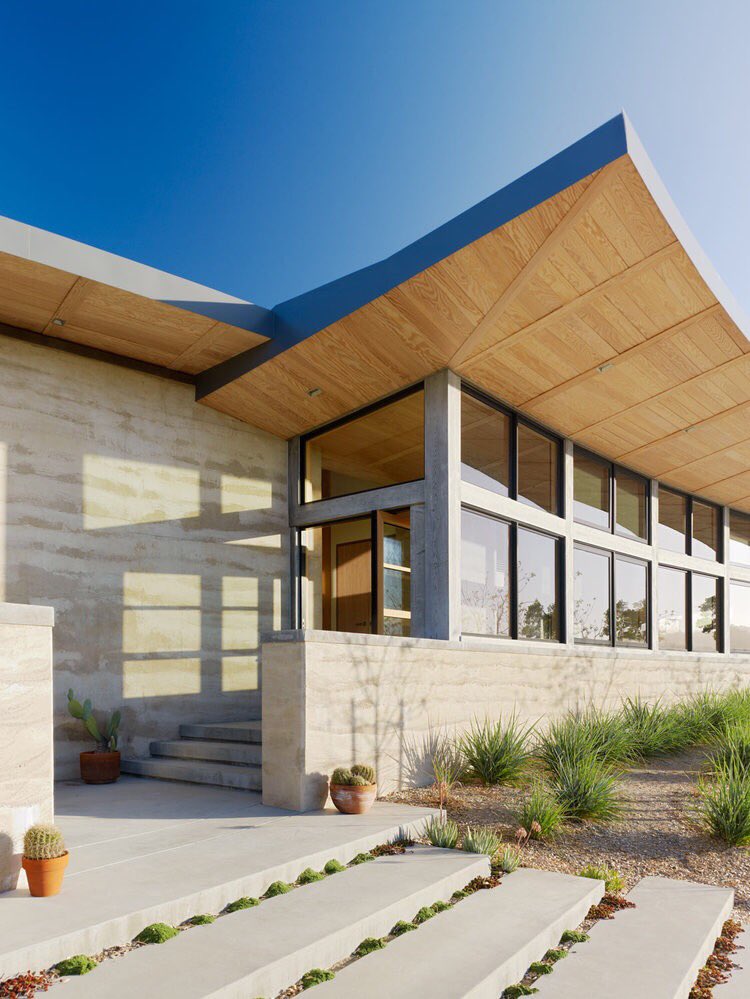

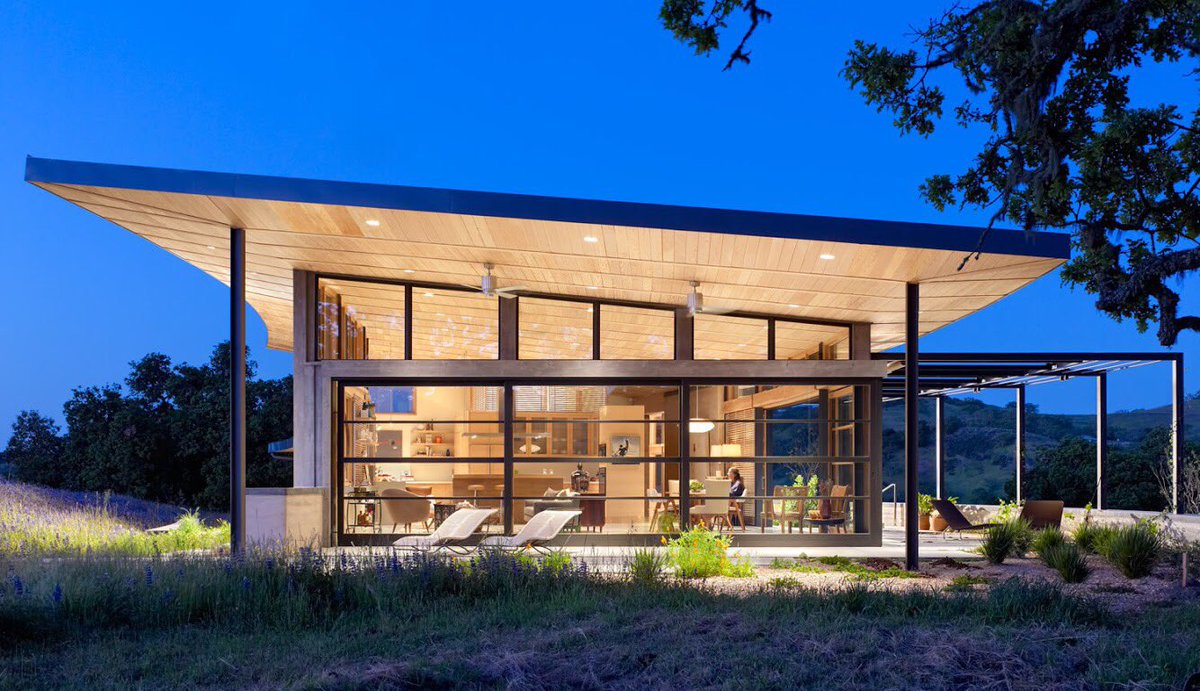

يُبدع المصمم في تشكيل الفراغات والكتل و معالجة الواجهات لتتناسب مع خواص المادة و إمكانيات التنفيذ لهذا النوع. أبدع في التصميم 😪

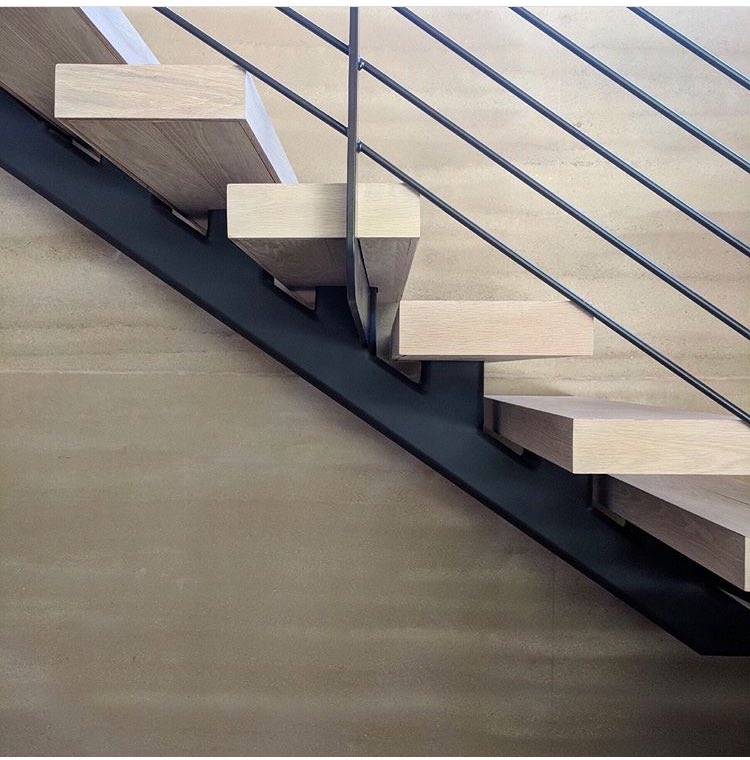

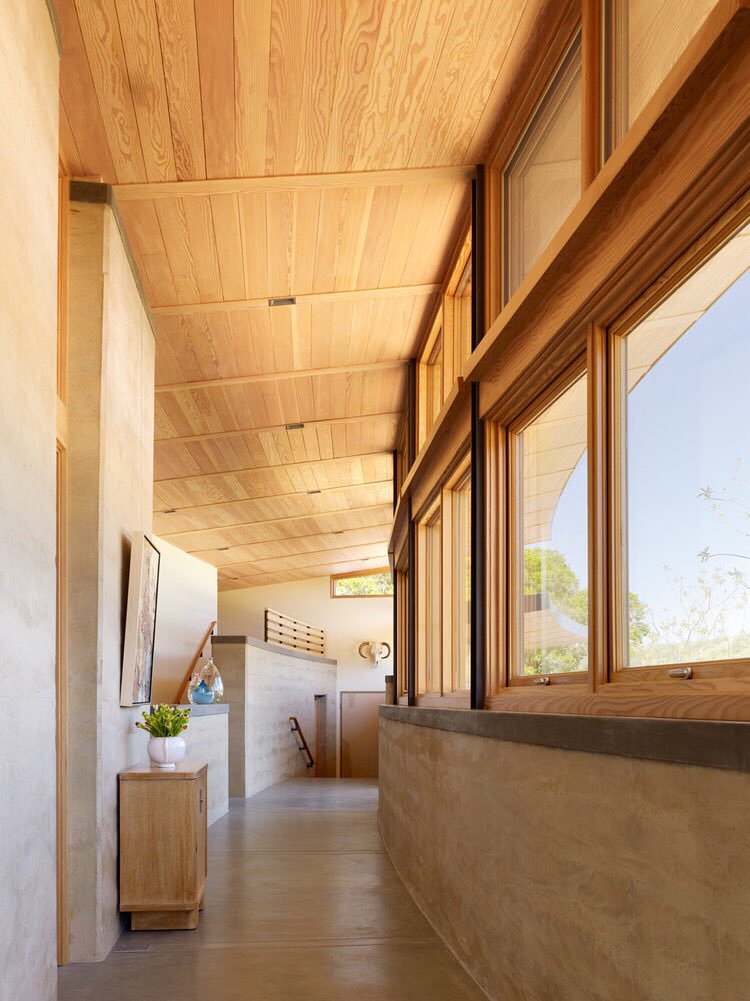

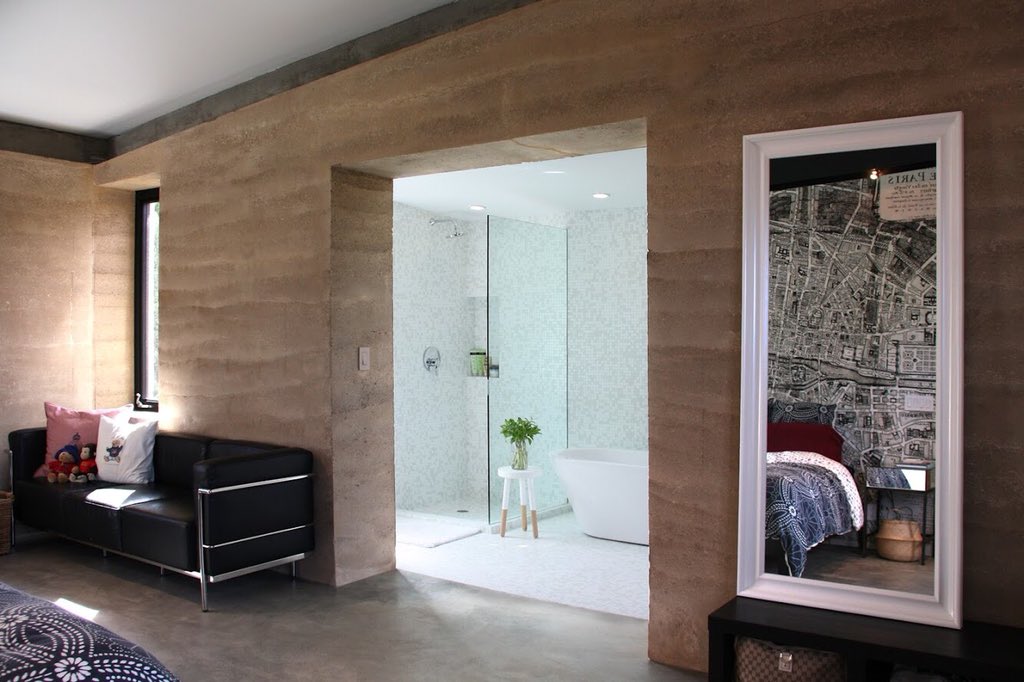

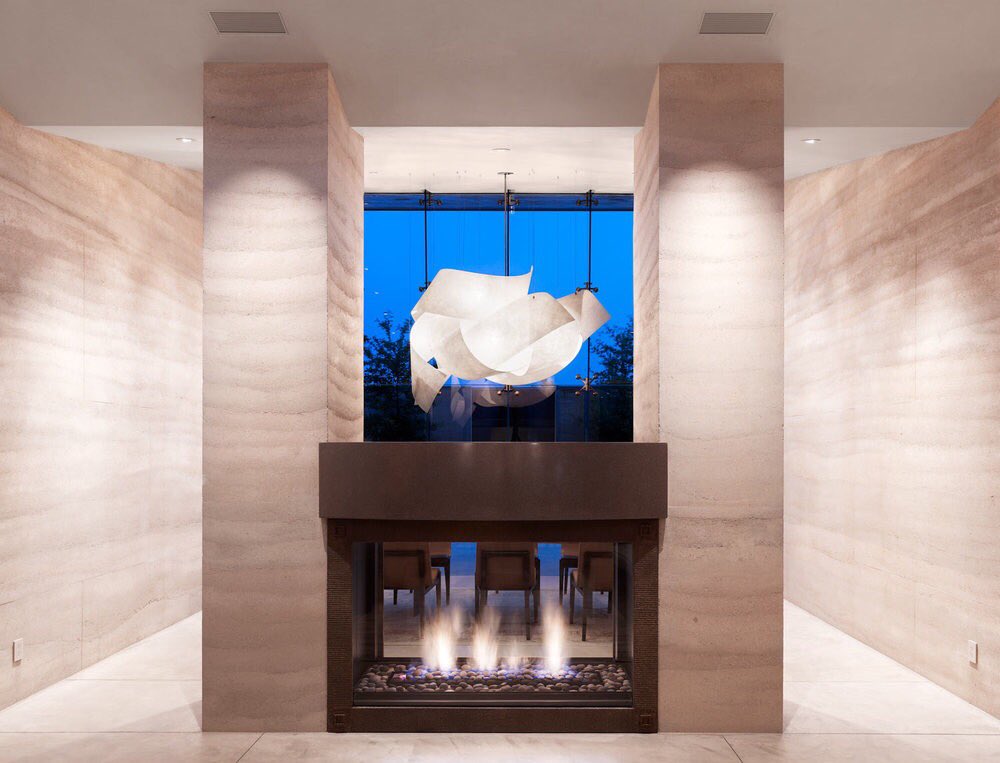

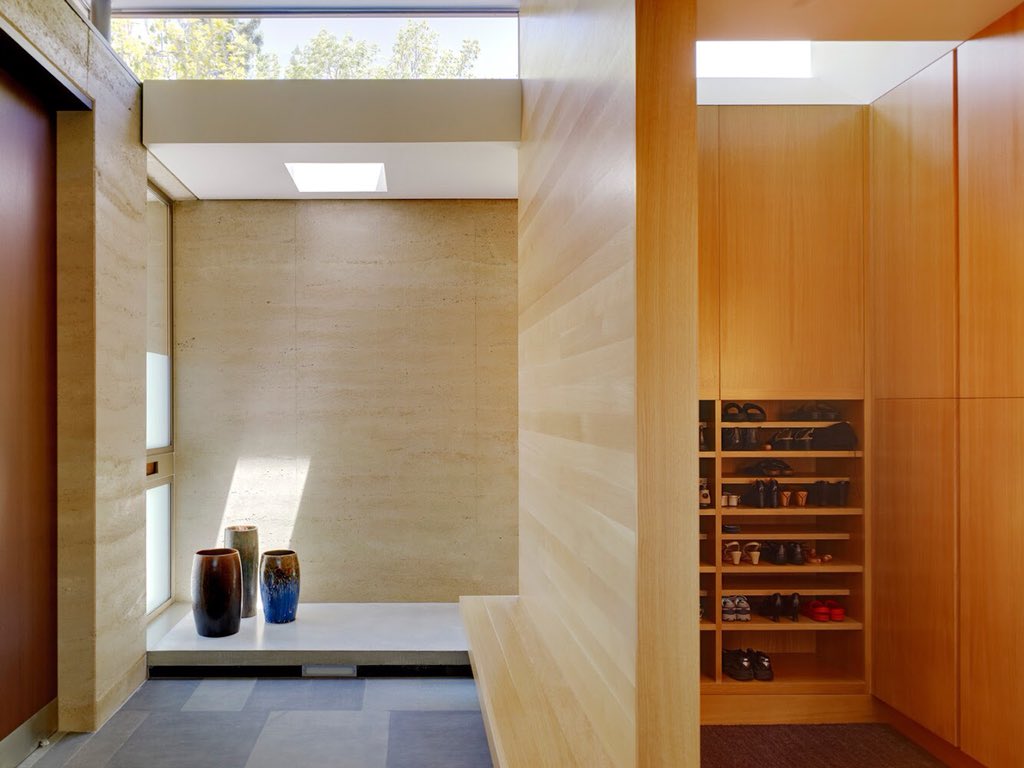

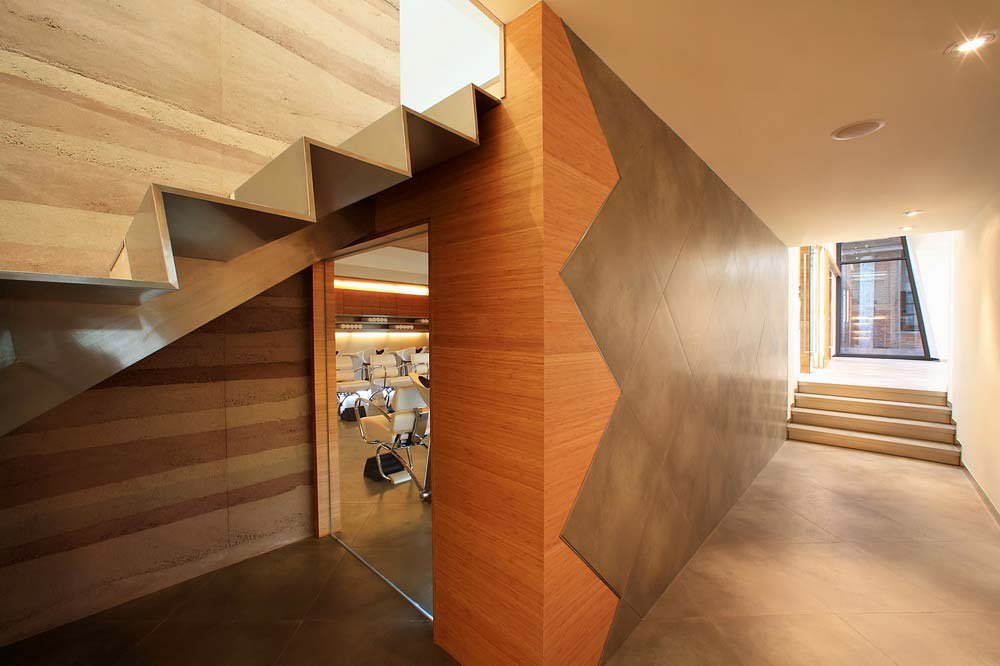

الرمل المضغوط يتواصل جماله من الخارج للداخل 😍.

😢

لا تعليق.

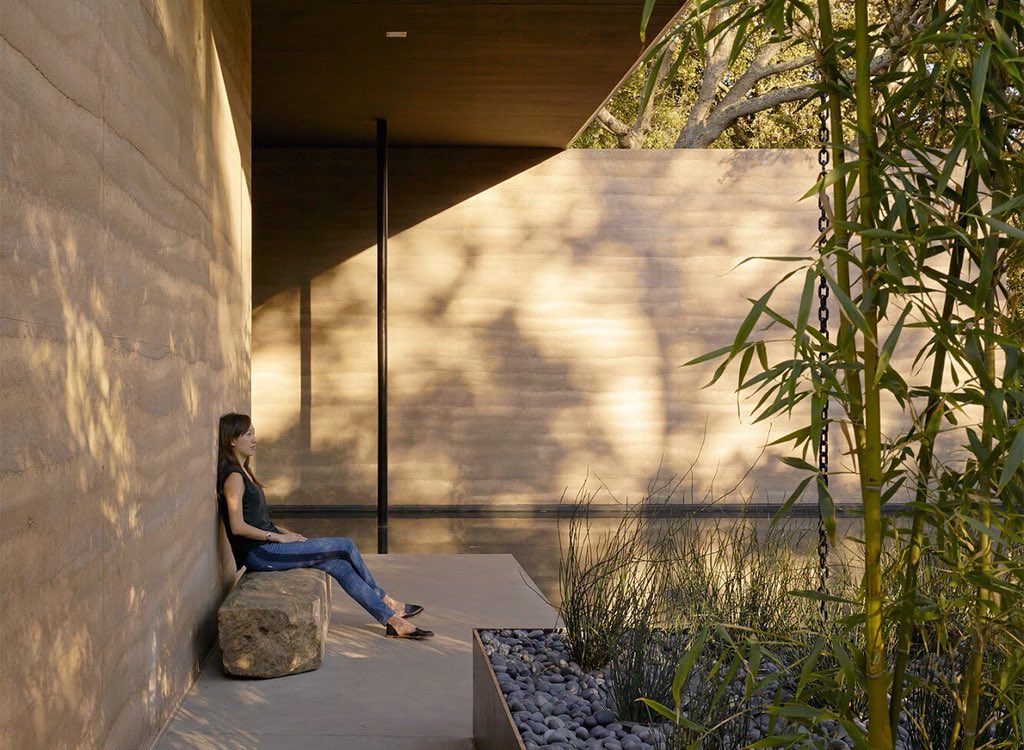

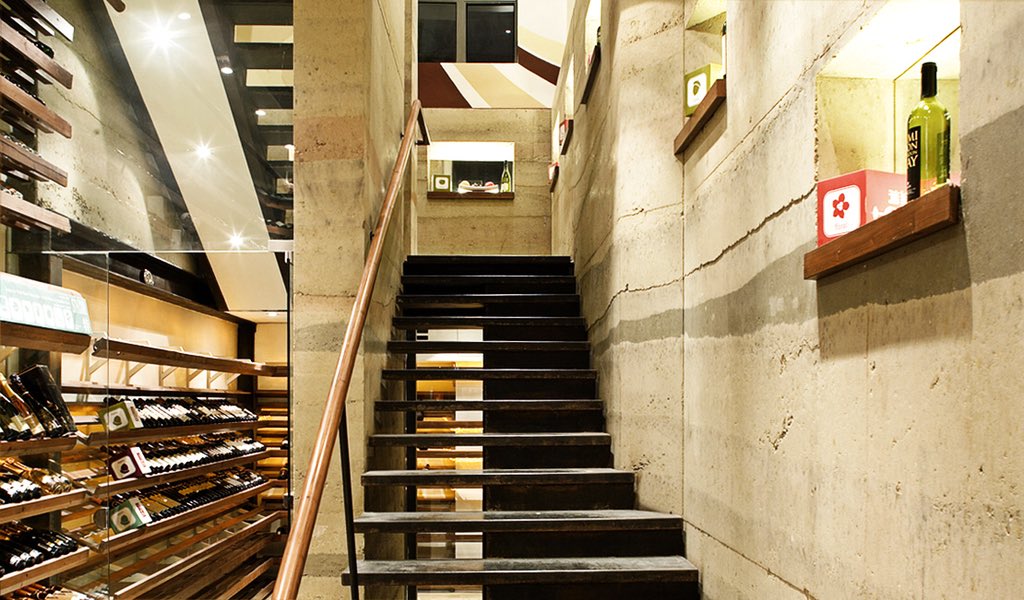

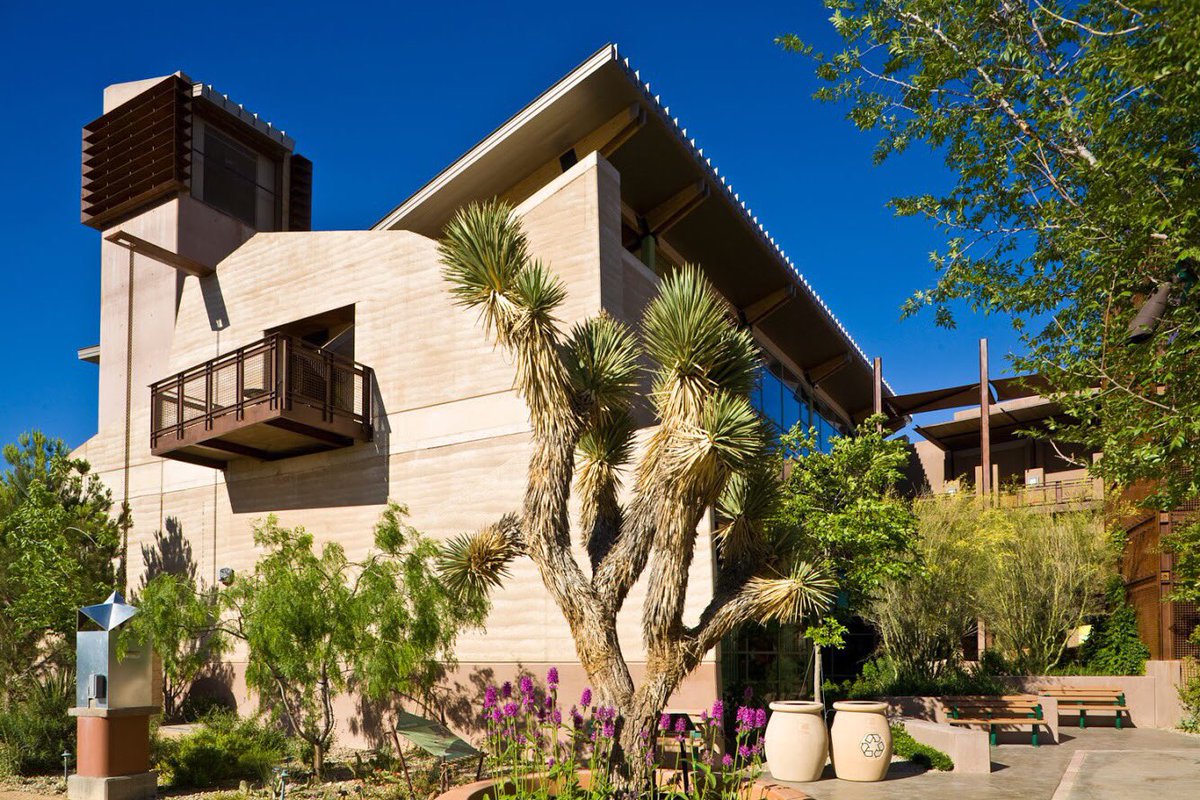

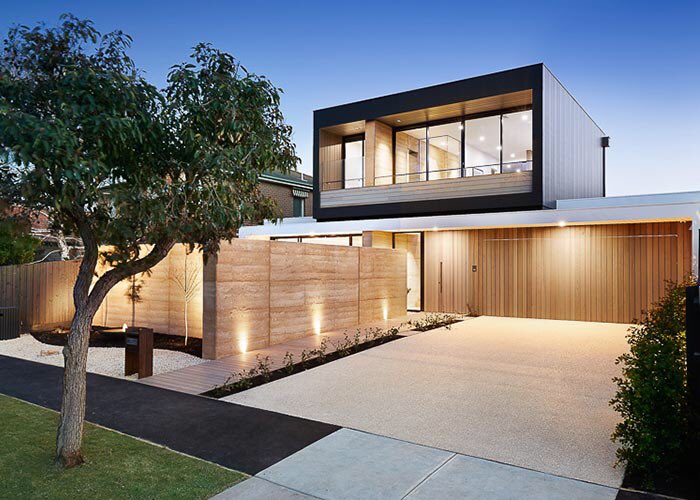

كثيرة هي التطبقات لهذا النوع من المواد.

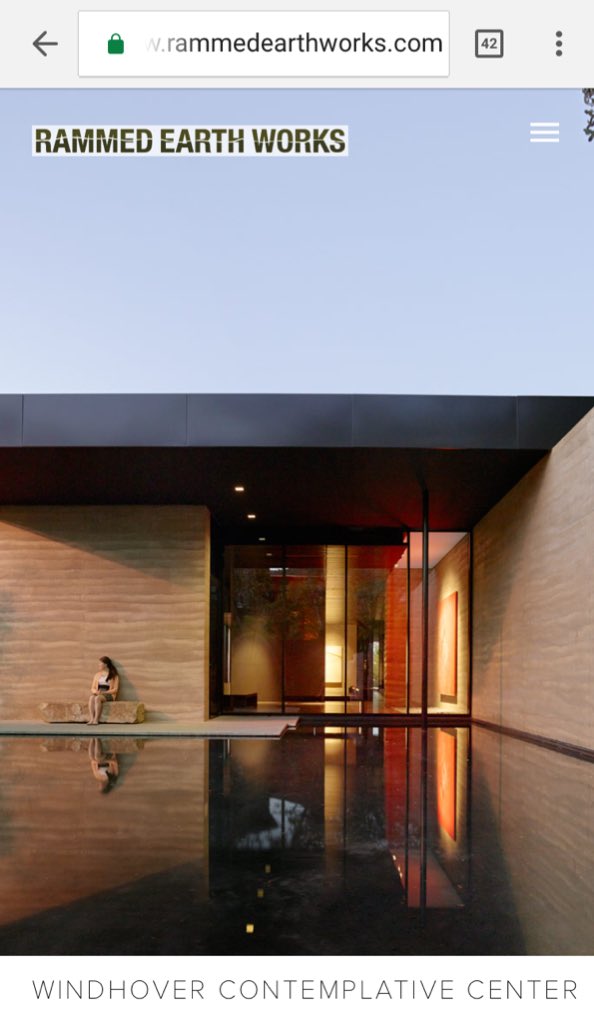

موقع شركة Rammed Earth Works

rammedearthworks.com

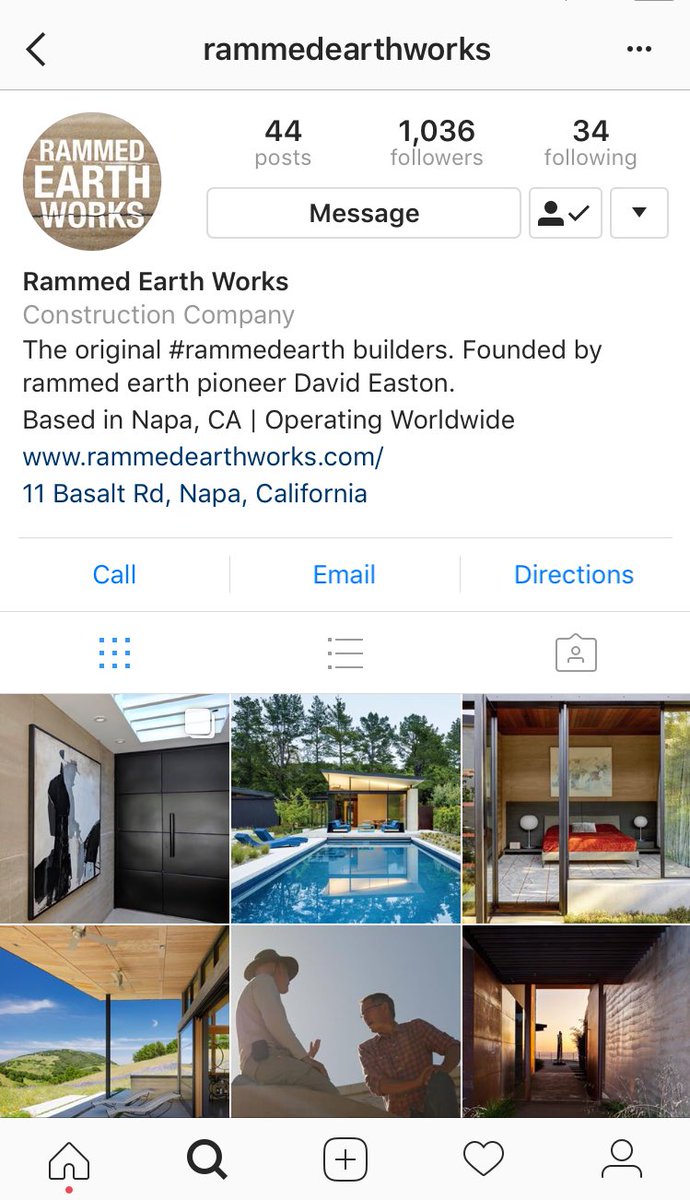

حسابهم بالانستقرام جميل.

الصور توضح التمديدات الكهربائية والصرف والتكييف من خلال الجدران. مع التسليح البسيط.

مرة أخرى هذا رابط لفيديو يشرح تفاصيل تنفيذ ال Rammed Earth. فيه يصف الفني العملية بال Aggregate composition, أي التكوين المخلوط من الحجر الصغير و الرمل و قليل من الإسمت بنسبة بسيطة ٢-٣٪، و الطين بنسبة ١٠-١٥٪. وصفها ايضاً بال Mimicking geology, اي تقليد الجيولوجيا الطبيعية.

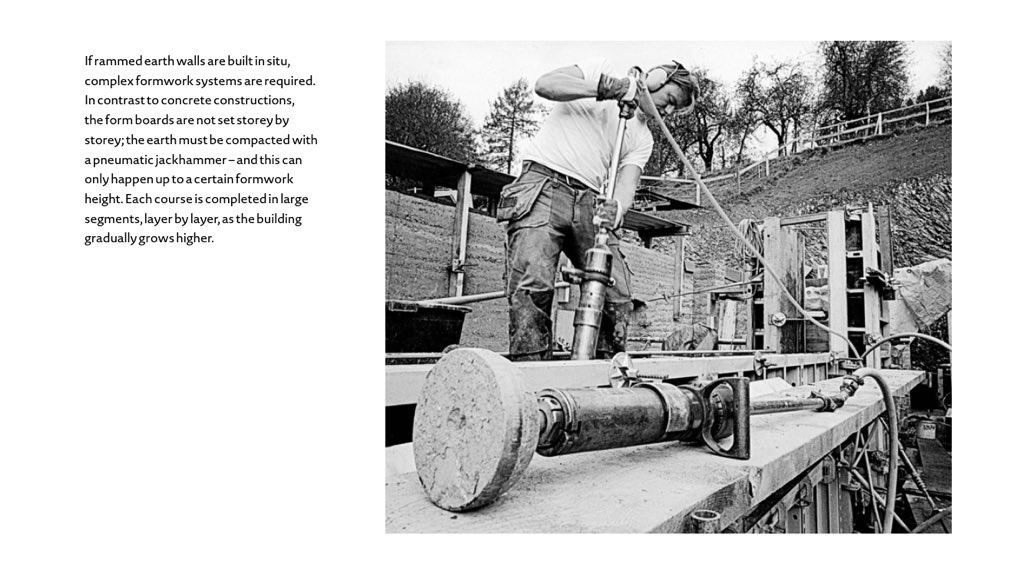

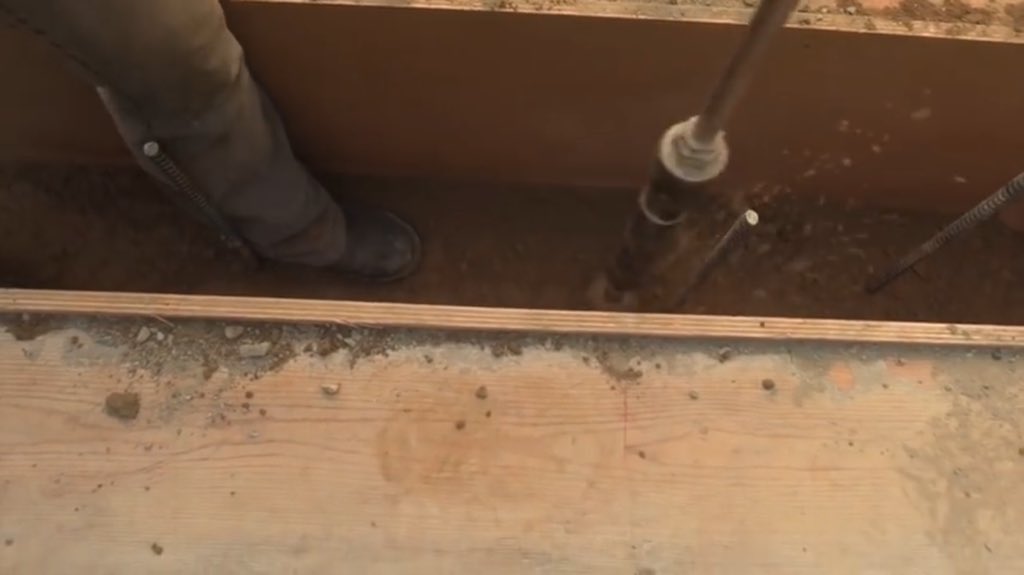

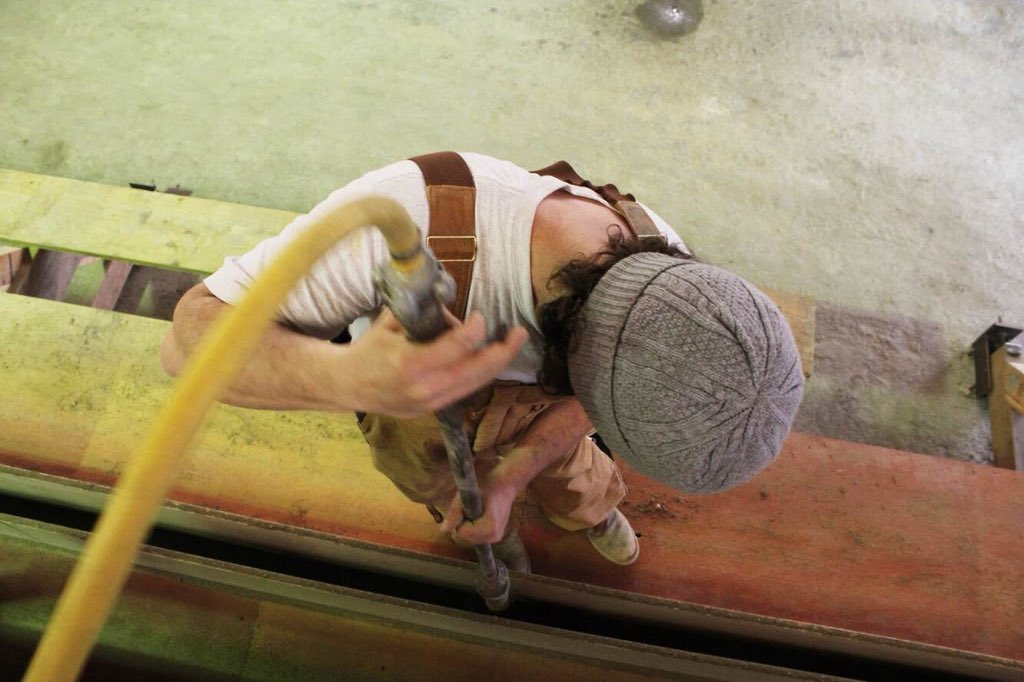

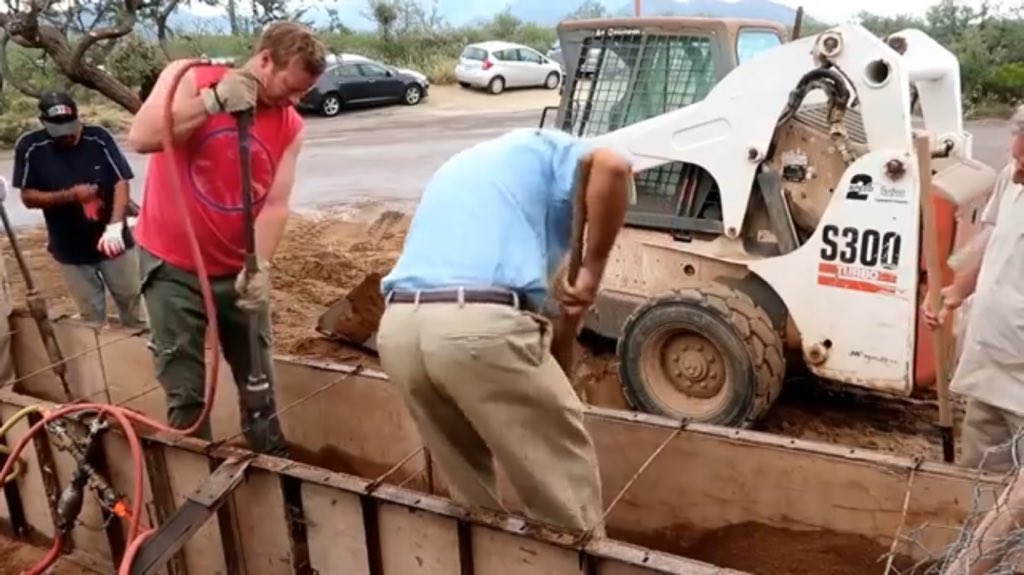

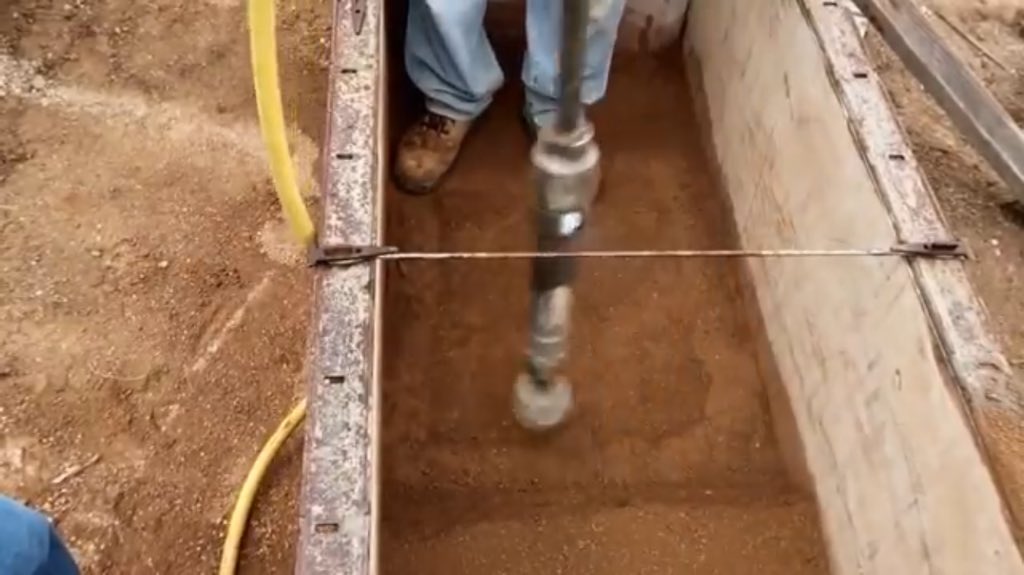

بعد الخلط الجيد يتم صب هذا المزيج في القالب على مراحل وطبقات. وتضغط كل طبقة يدوياً او بال Pneumatic tamper، وهو الضاغط الهوائي بحيث تكون مثل ال Sandstone وهو الحجر الرملي، كما في الطبيعة.

مشروع شغالين حالياً عليه في مكتب Jones Studio, وفيه نفس هذا النظام الجميل. من تصميم المبدع Eddie Jones.

Eddie Jones يحكي عن مشاريعه الي نفذ فيها Rammed Earth. وايش رأيه في المادة والفلسفة خلفها.

يتكلم عن التشققات الي تصير في الجدران وكيف انه يعشقها ويقول انها من تصميم الطبيعة ومافيه احد يقدر يصمم أفضل من الطبيعة.

Eddie يشرح طرقة تماسك الرمل والحصى بانه يكون مكسر ومجروش وحاد بحيث يتماسك مع بعضه. لكن الرمل ناعم الي جزيئاته كروية مايتماسك مع بعضه.

جواب Eddie لكم اقصى ارتفاع و هل ممكن يتنفذ السقف من نفس المادة !؟

David Easton, مؤسس شركة Rammed Earth Works. يحكي عن صعوبات بداياته في السبعينات و الثمانينات، وكيف اقنع الناس فيه و معانات شركات التأمين في تأمين هذي المباني. قصه كفاح طويل من أجل فكرة 😊

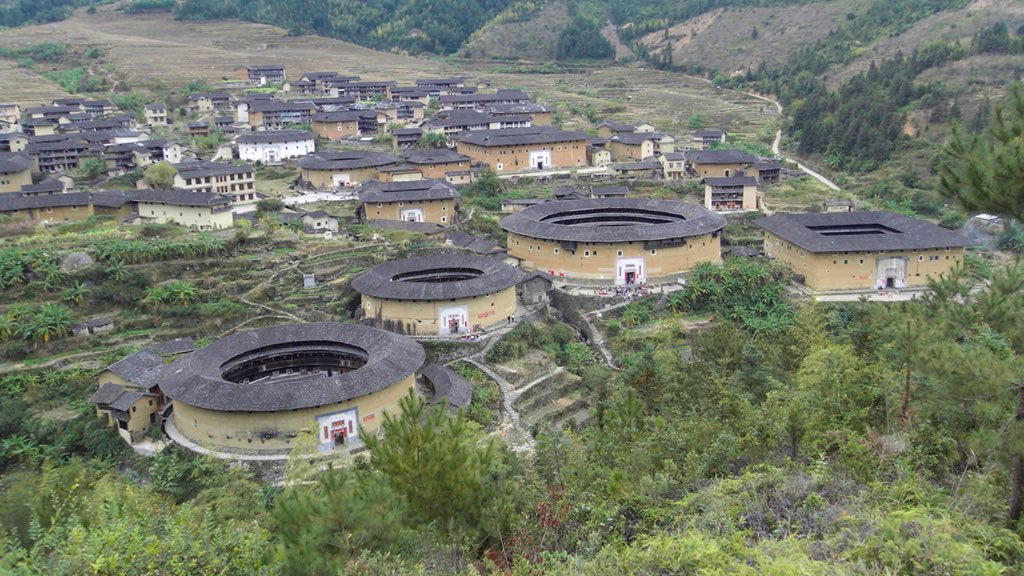

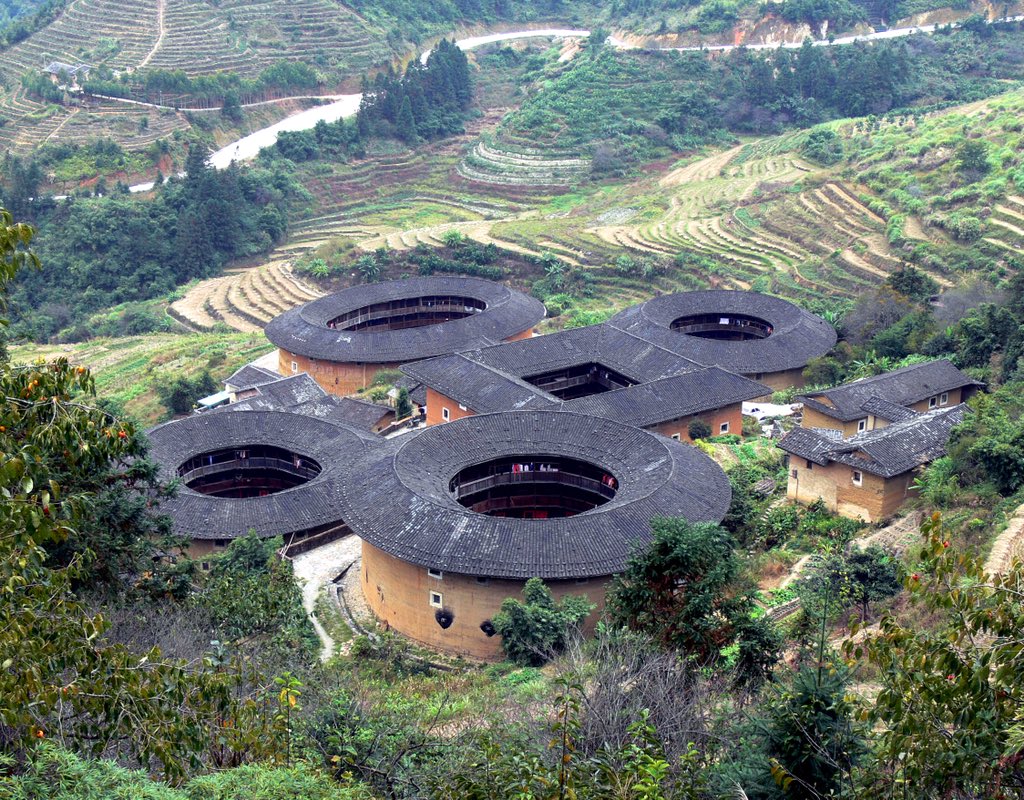

هذي المباني اسمها Fujian Tulou في الصين. مبنية من 800 سنة.
مباني سكنية زي الشقق. تكفي حوالي 800 شخص. طبعاً مبنية من الطين والحصى.

جميلة، لكن تذكرني في مبنى شهير لفوستر 😅

شرح لهذي المباني

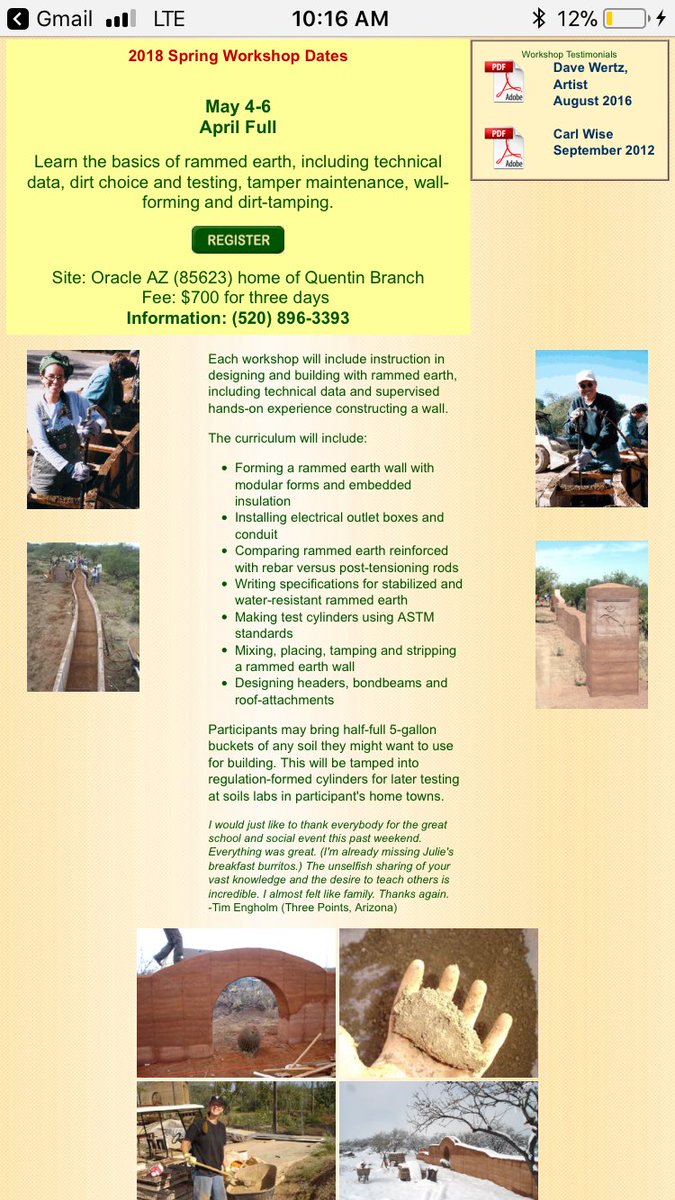

أشهر المتخصصين في البناء بهذي الطريقة في أريزونا اسمه Quentin Branch، يعمل ورش عمل للتدريب على التصمم و البناء والتنفيذ وتفاصيل تقنية والتنفيذ بالأيدي في هذي الورشة.

الحجز للورشة من خلال موقعه.
مدة الورشة ٣ أيام تكلف 700$. في ضواحي مدينة Phoenix.
rammedearthhomes.com/index.htm

بعض من مشاريعه. ويوجد في الموقع مجموعة صور لأعماله.

بعض الإستفسارات جتني عن طرق التنفيذ وتفاصيل التركيب و هل ممكن يكون البناء بال Rammed Earth مسبق الصنع او لا. حصلت معلومات ممتازة في كتاب

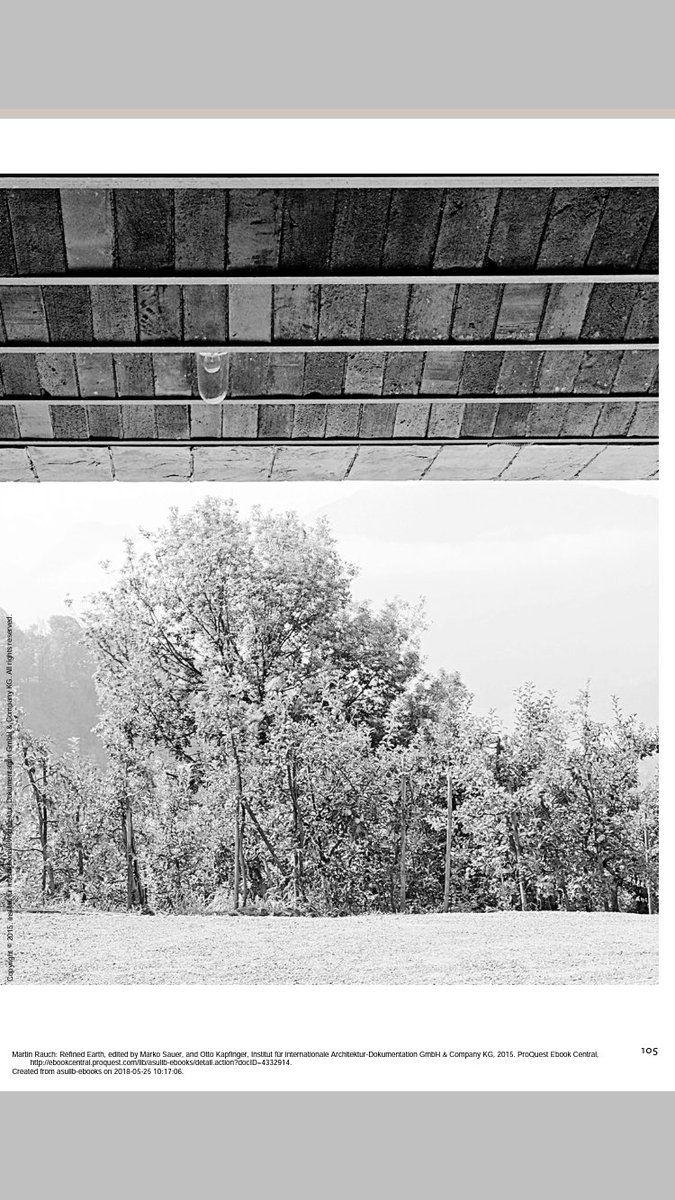

Martin Rauch
Refined Earth, Construction & Design with Rammed Earth

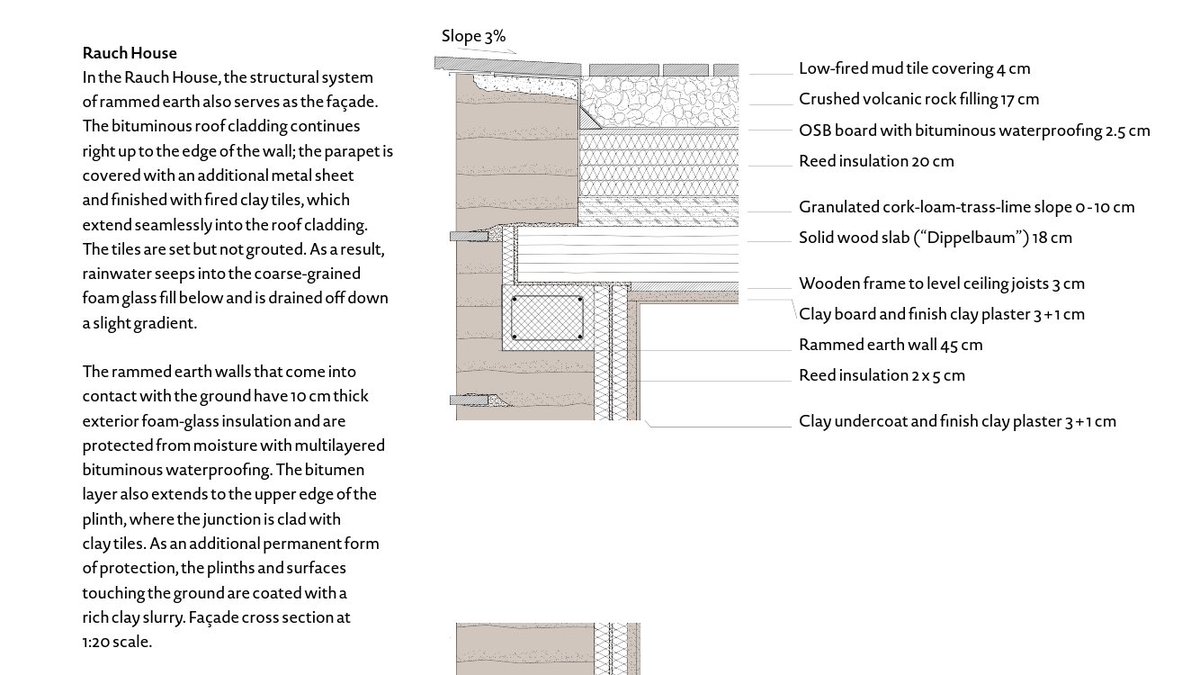

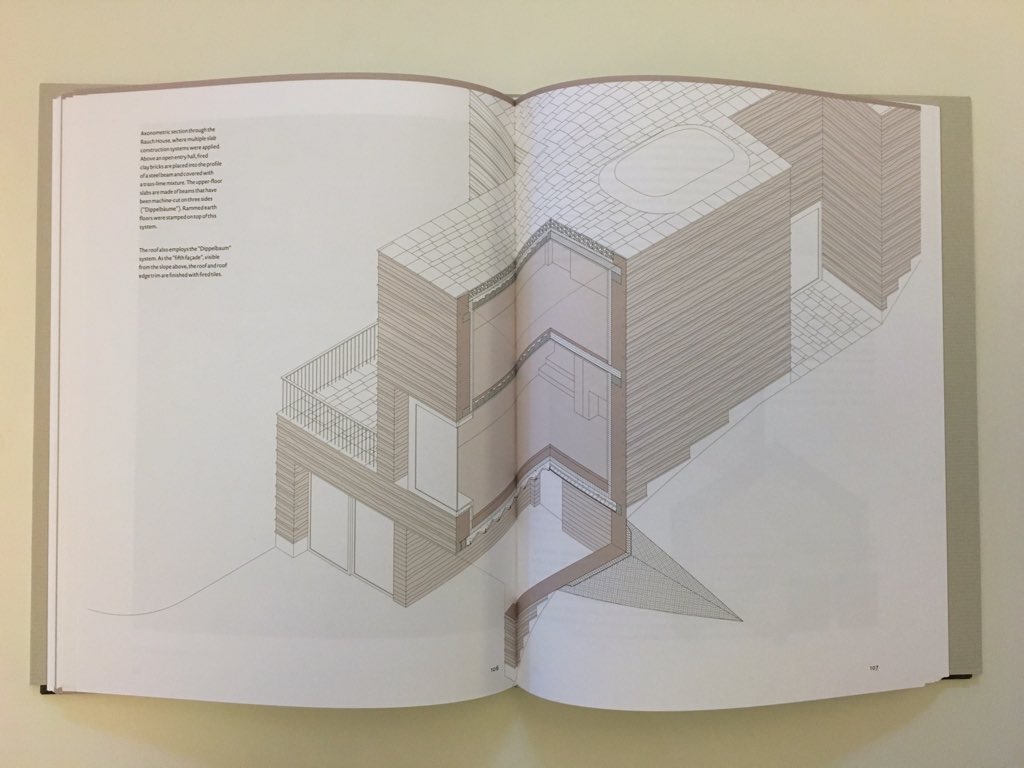

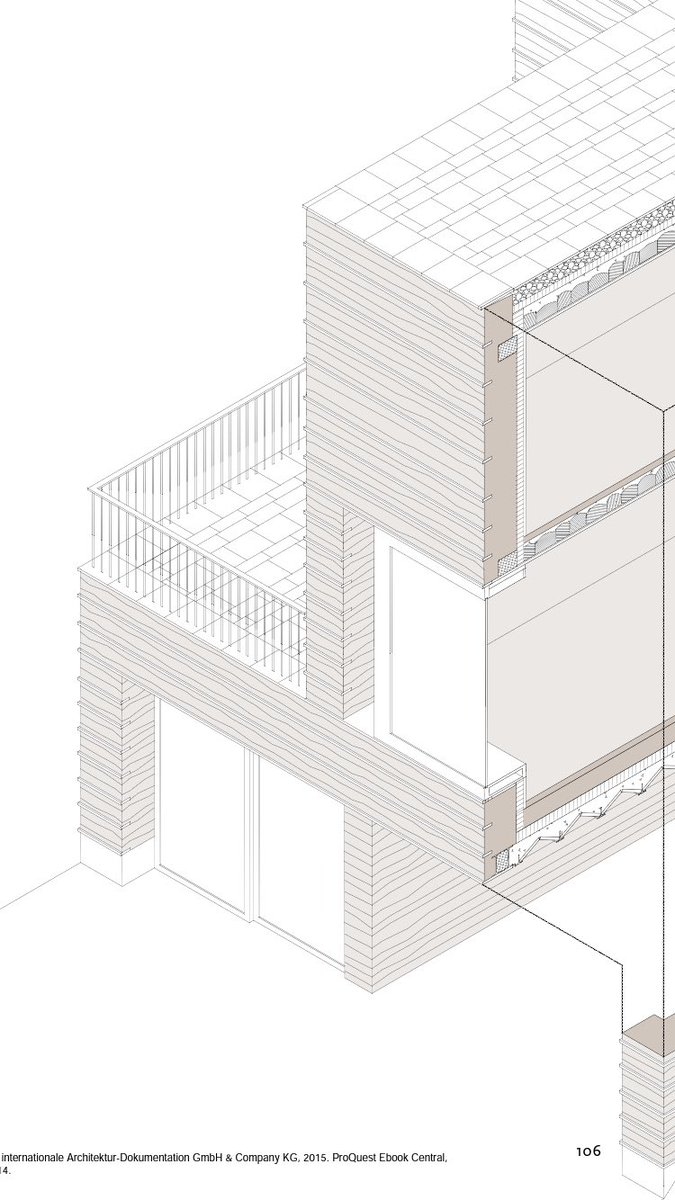

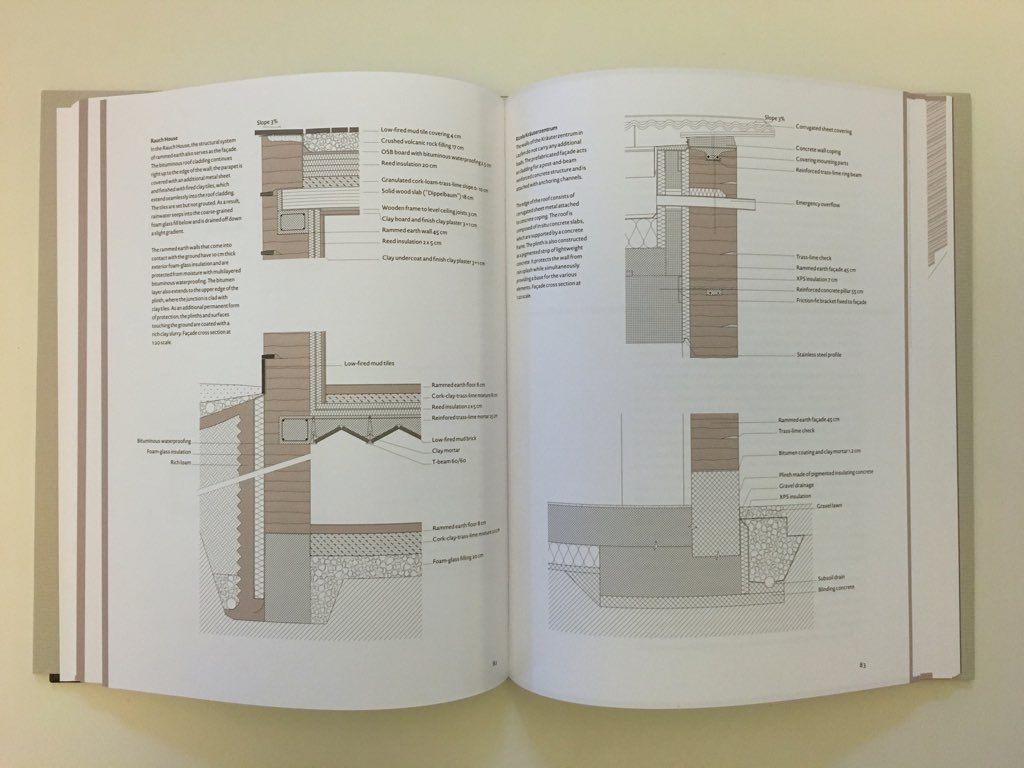

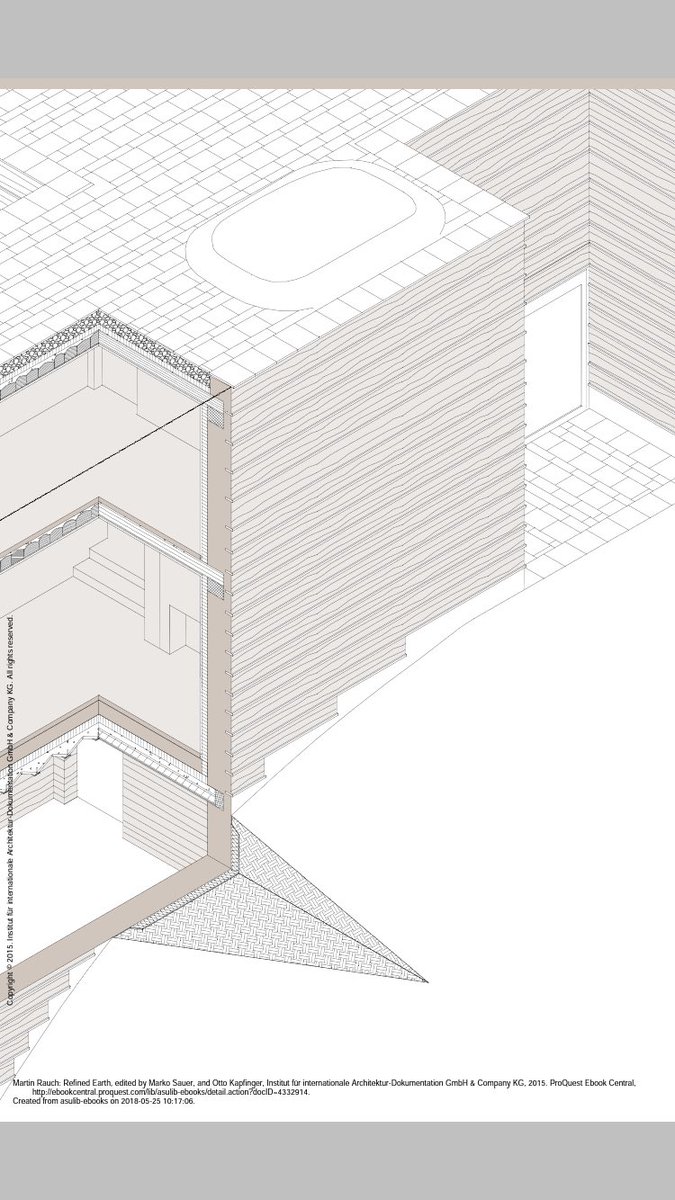

هذي بعض الصور لتفصيلات توضح عناصر معينة وطريقة إلتقائها ببعضها.

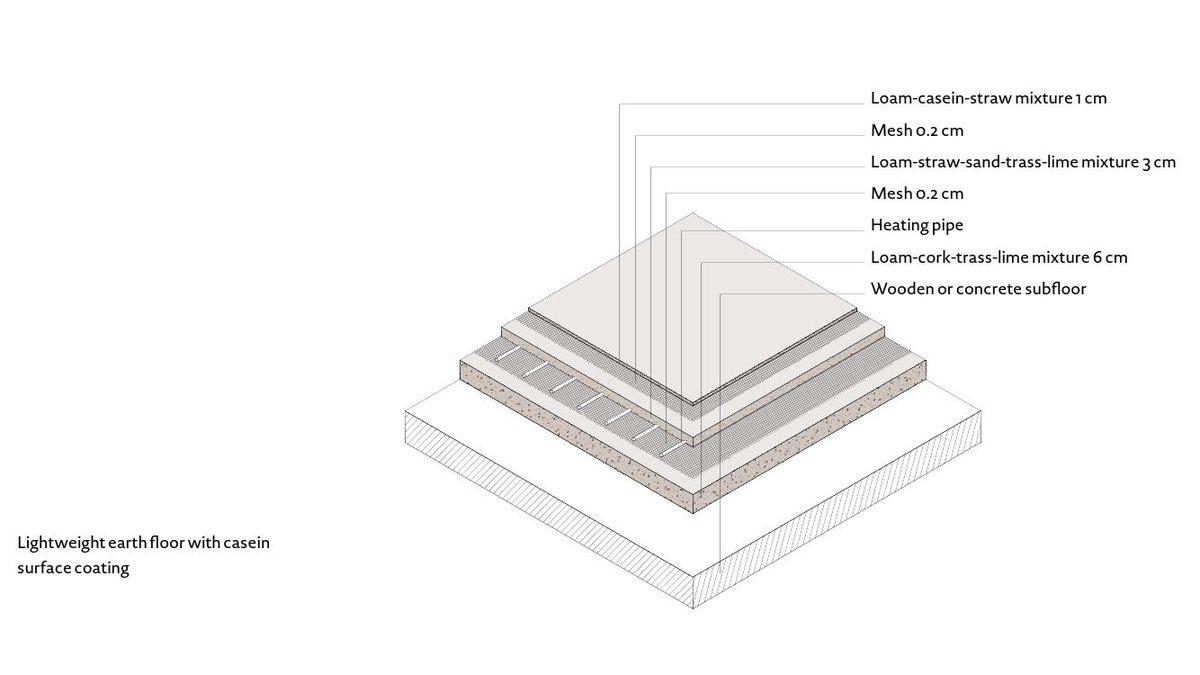

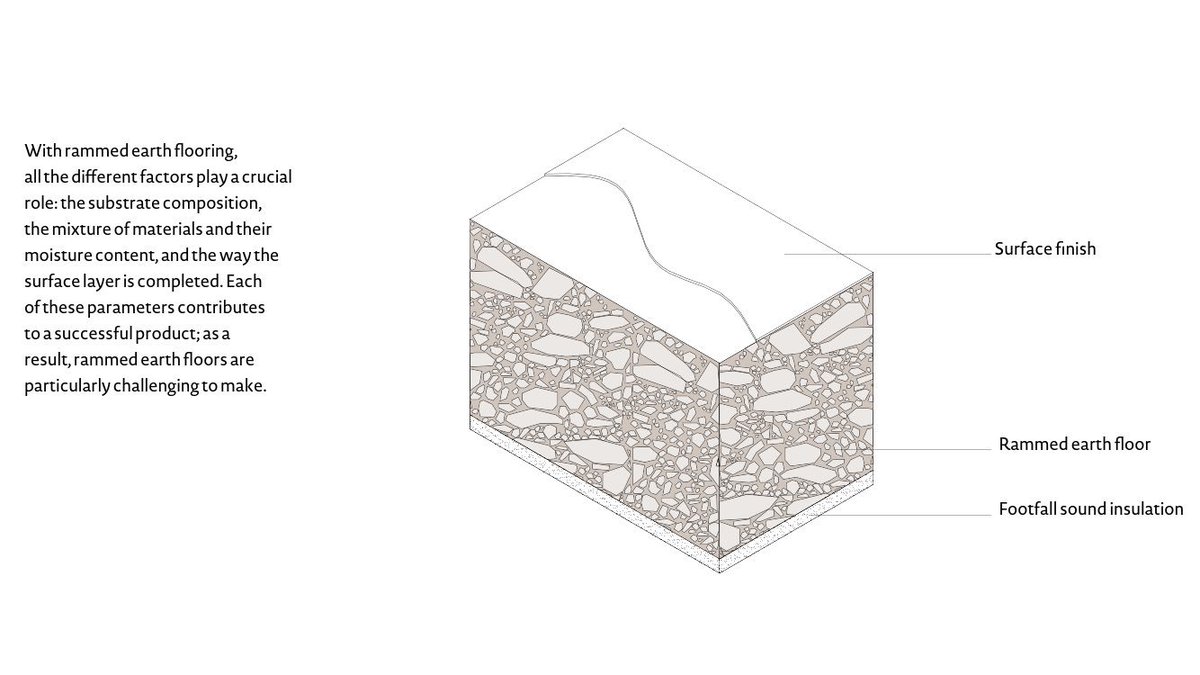

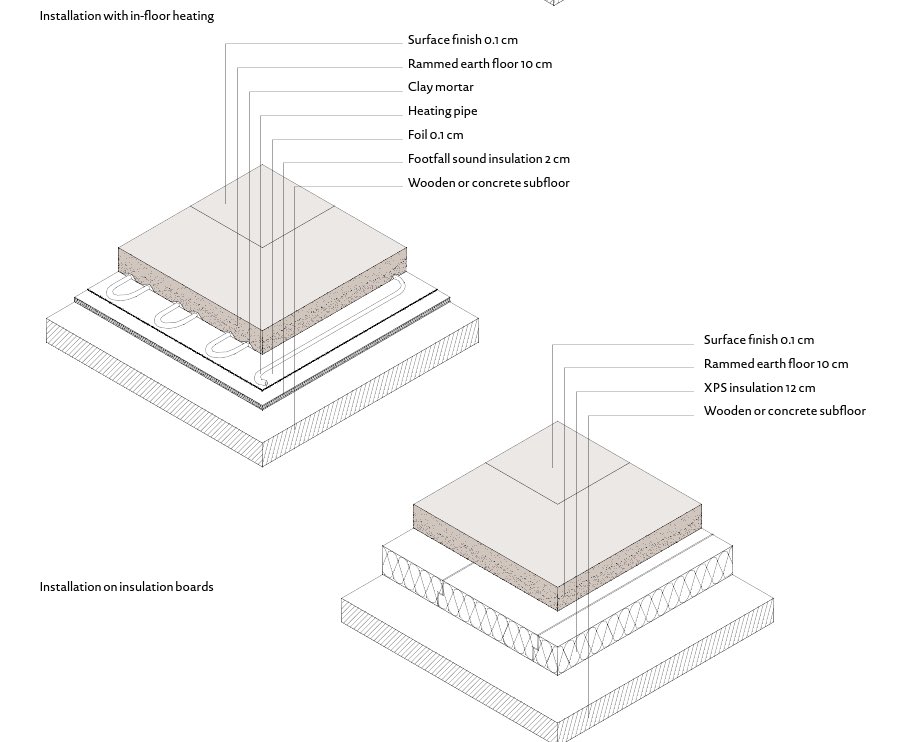

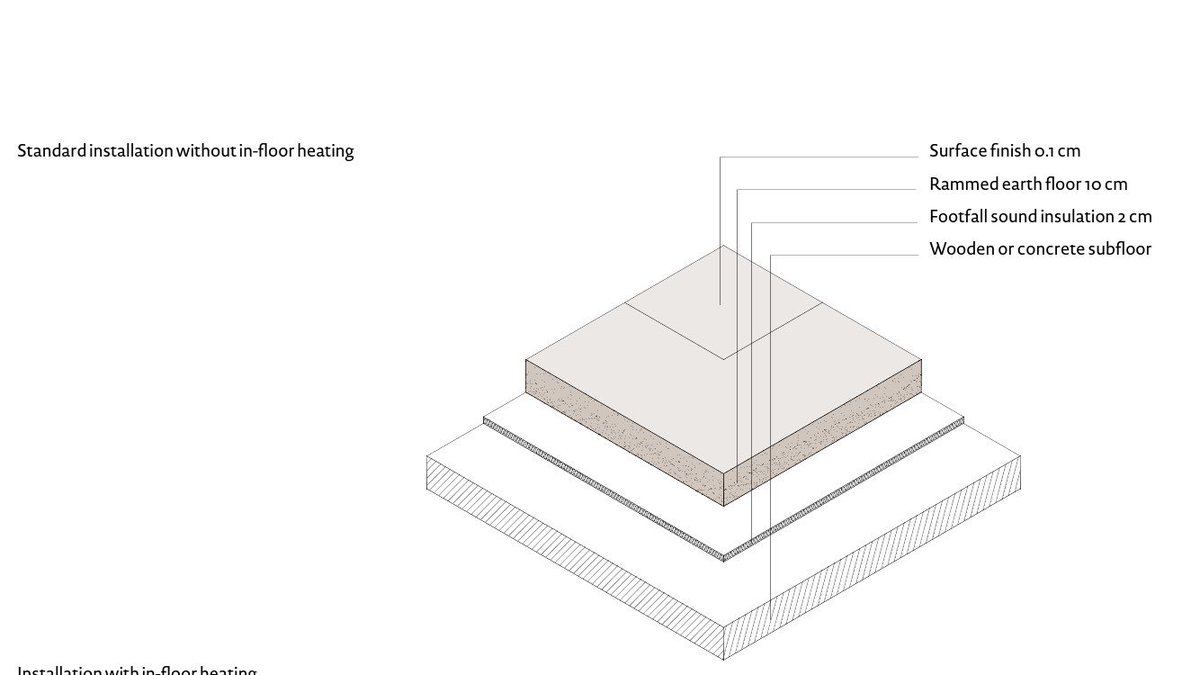

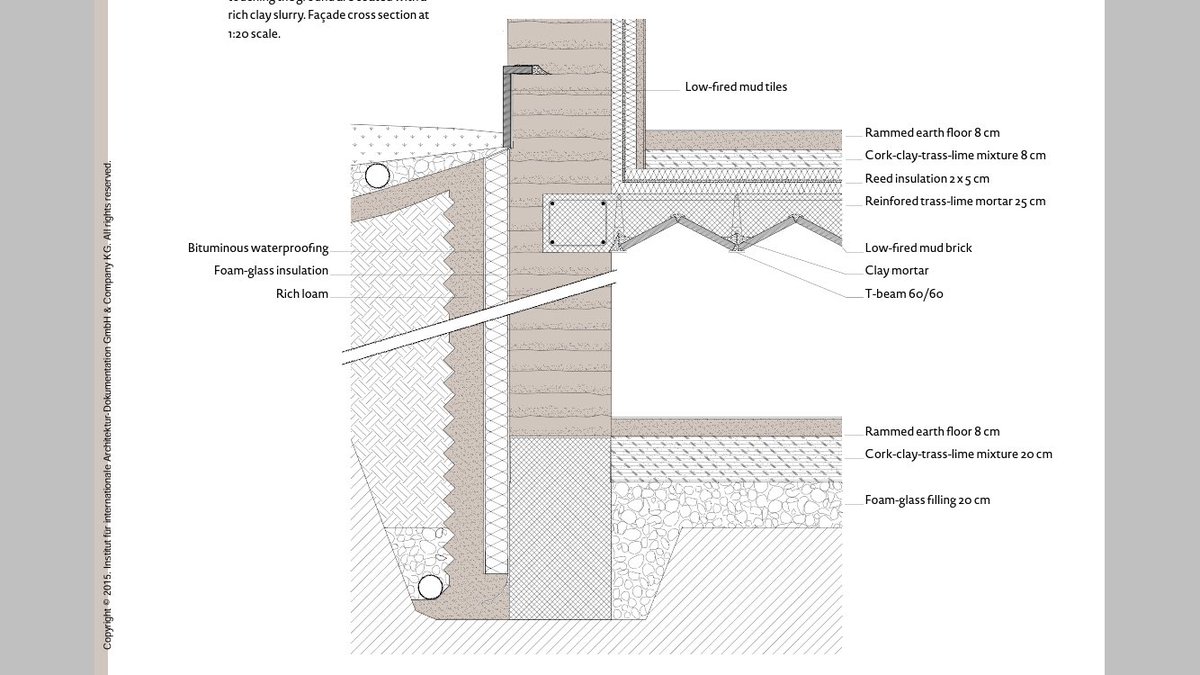

تفاصيل الأرضيات للمستوى الأرضي.

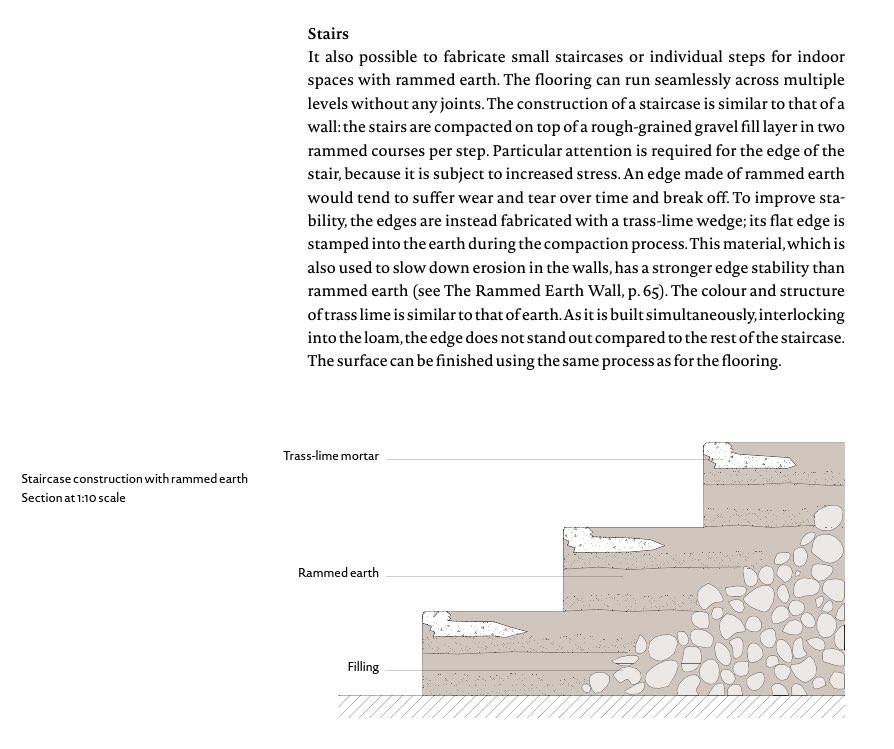

طريقة تركيب سنة الدرج الرملي بقطعة صلبة في زاوية كل درجة بحيث لا تتأثر بحركة المستخدمين مع مرور الزمن.

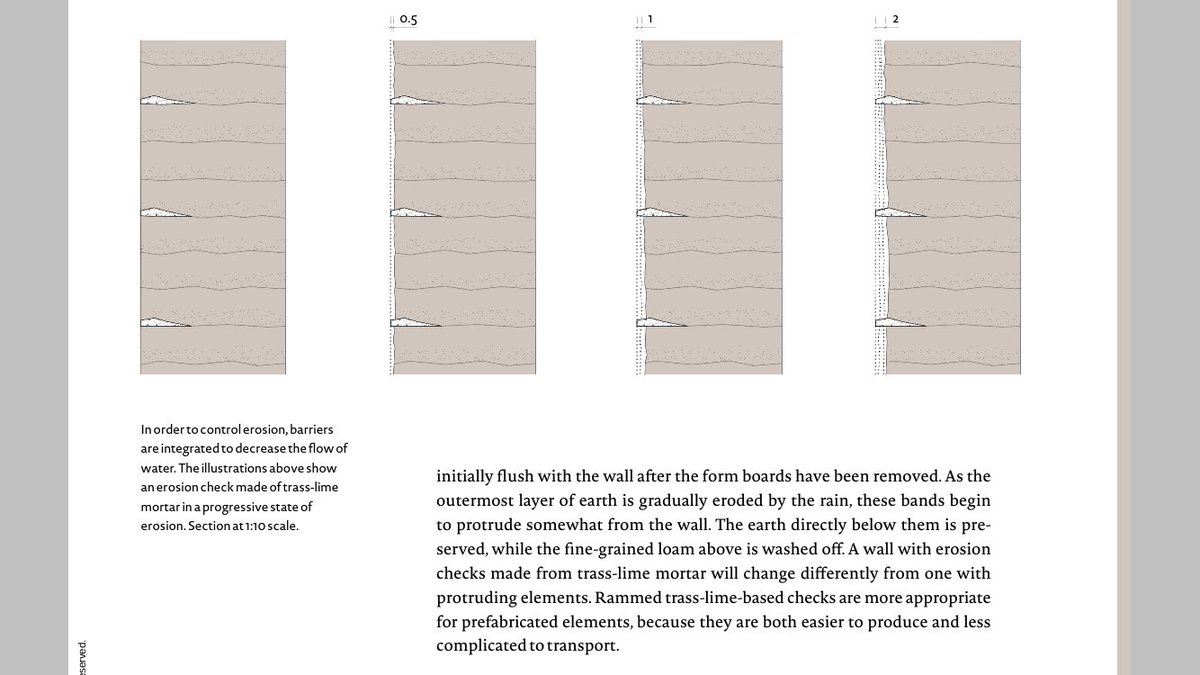

مقاطع توضح طريقة عمل عروق من الحجر في الجدار الرملي.

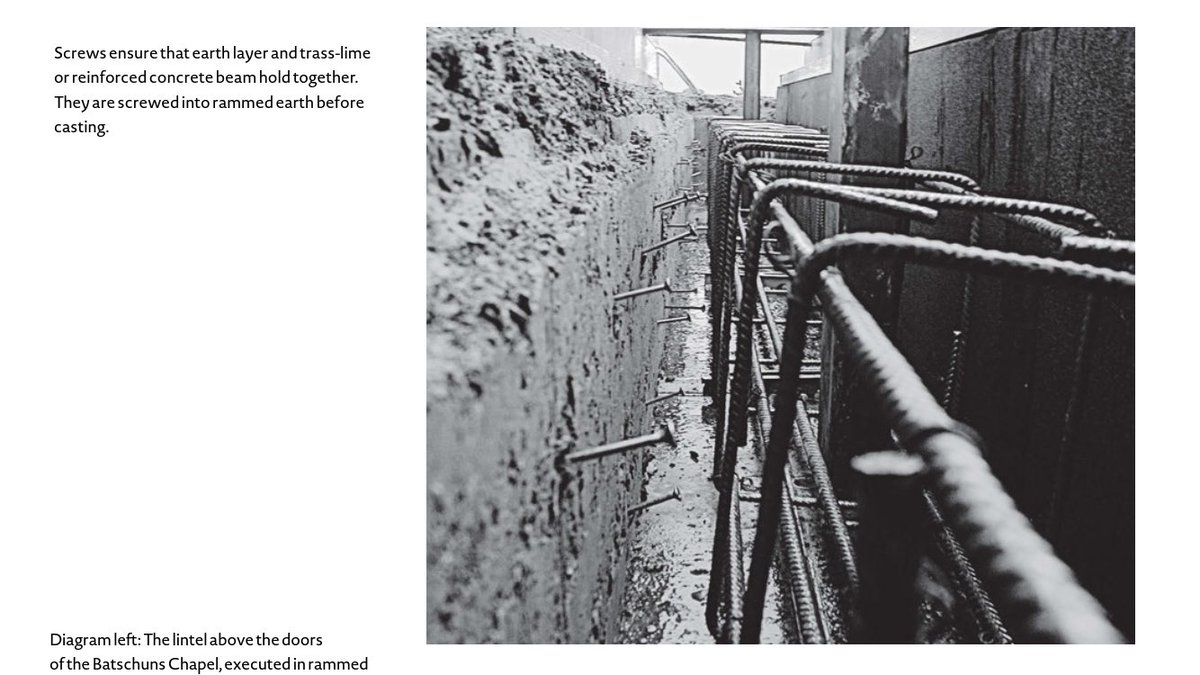

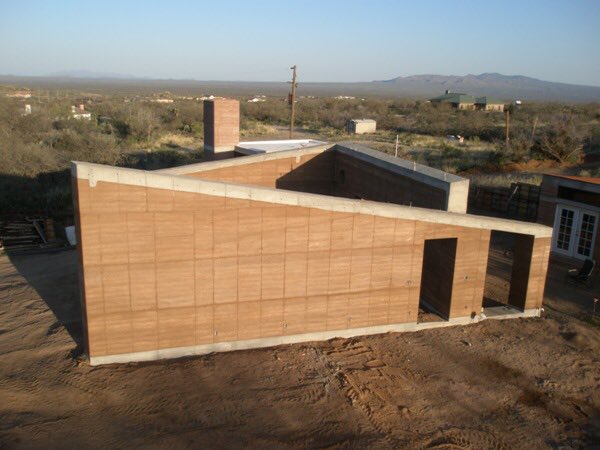

نلاحظ اعلى مقطع الجدار الرملي، يتم تركيب إطار خرساني مسلح يمر على كل الجدران بحيث يربطها ببعضها ويقوي تماسكها ويحميها من الامطار.

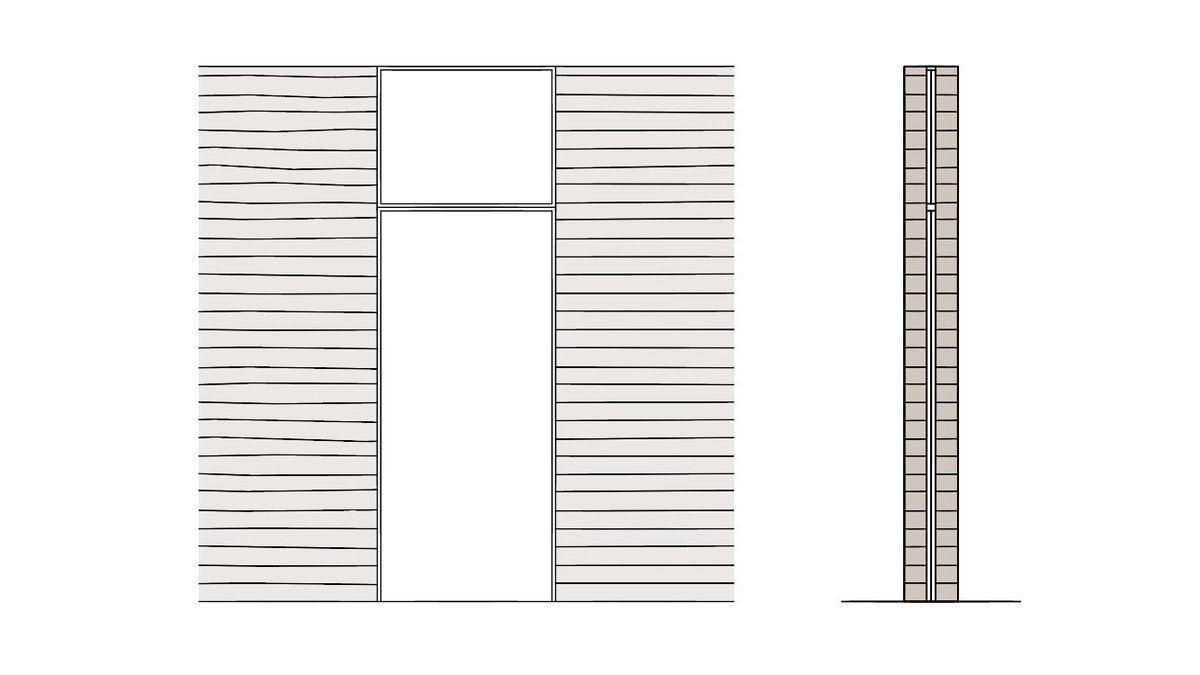

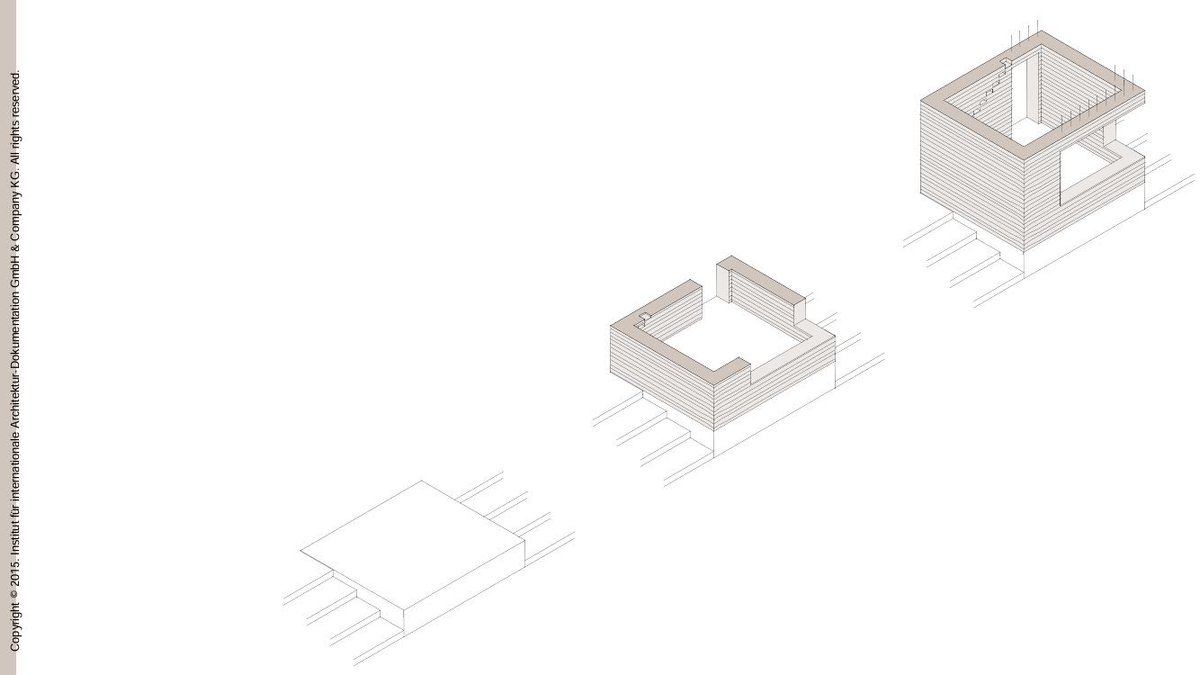

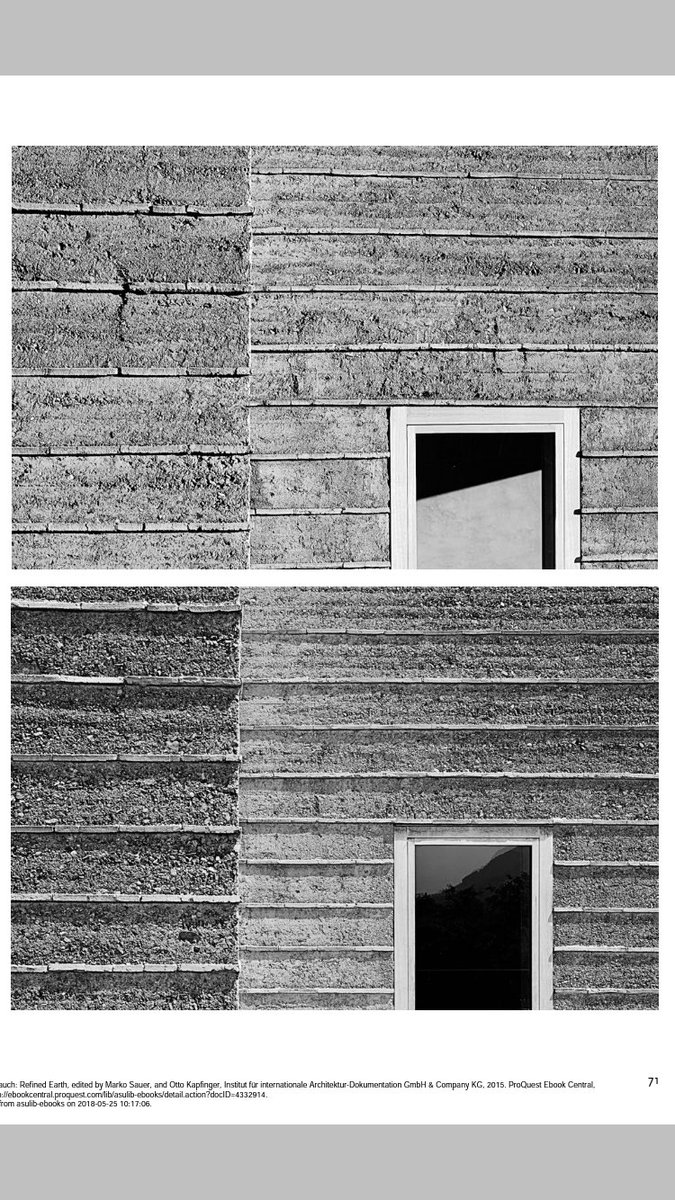

يوجد عدة طرق لتركيب الجدران. انا بقالب واحد كبير او عدة قوالب صغيرة تشكل جدار كبير. وهنا ممكن اي يبدع المصمم بتقسيم خطوط الجدران.

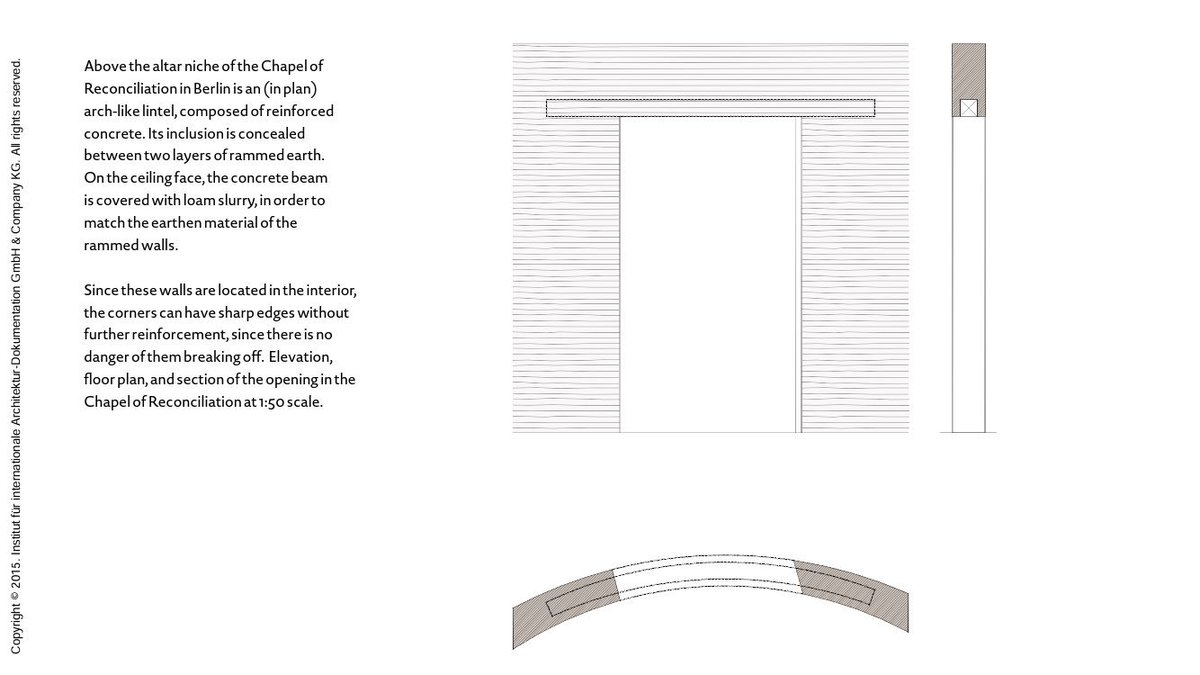

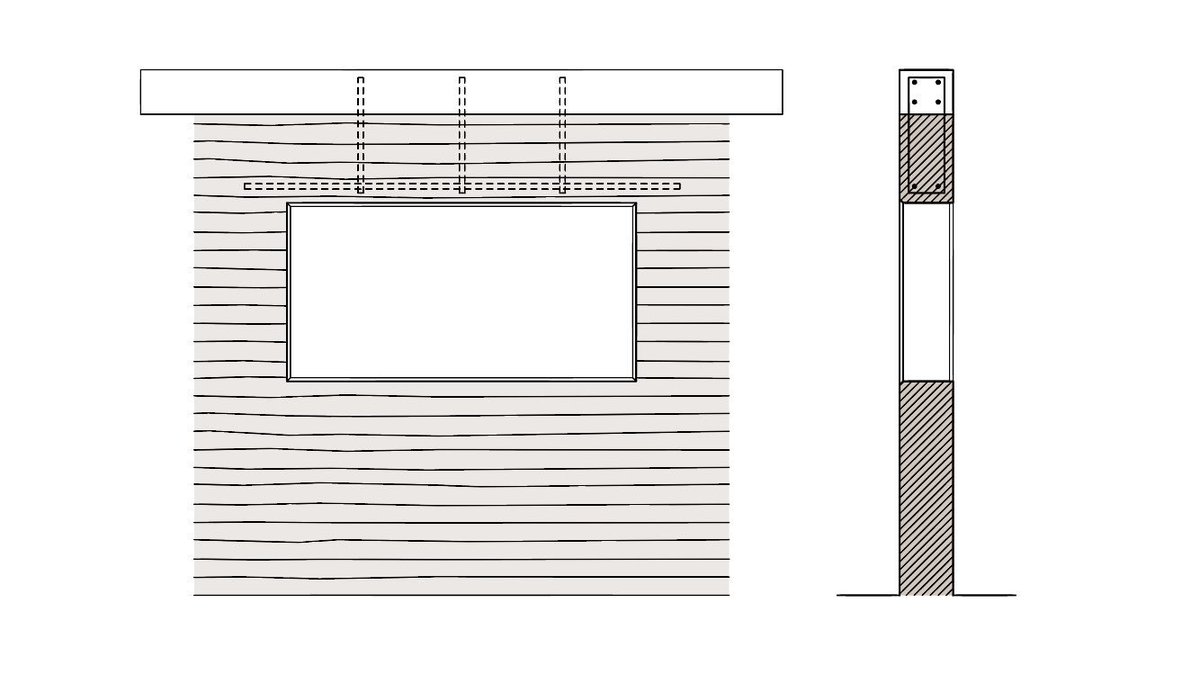

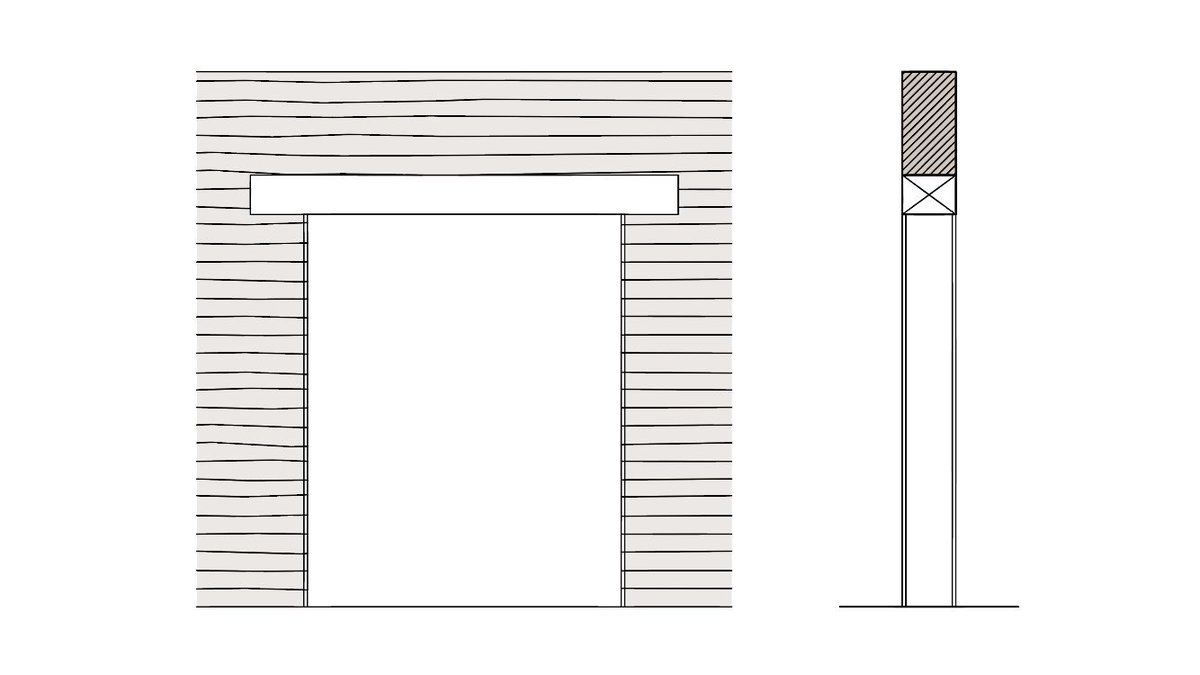

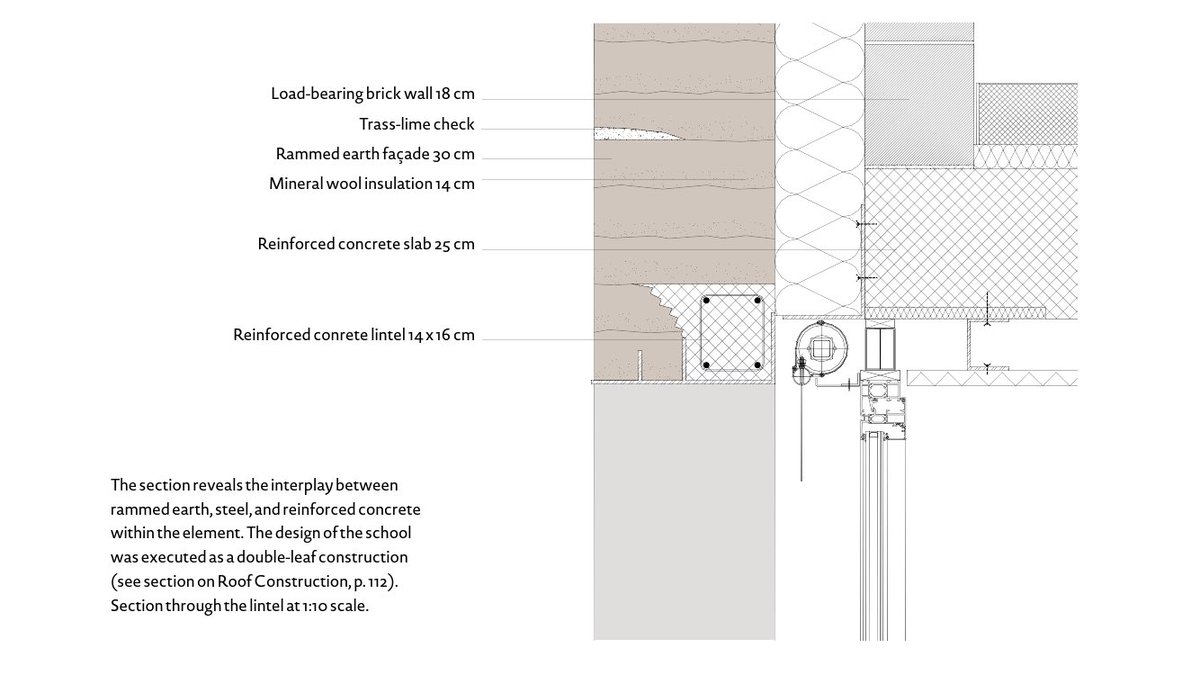

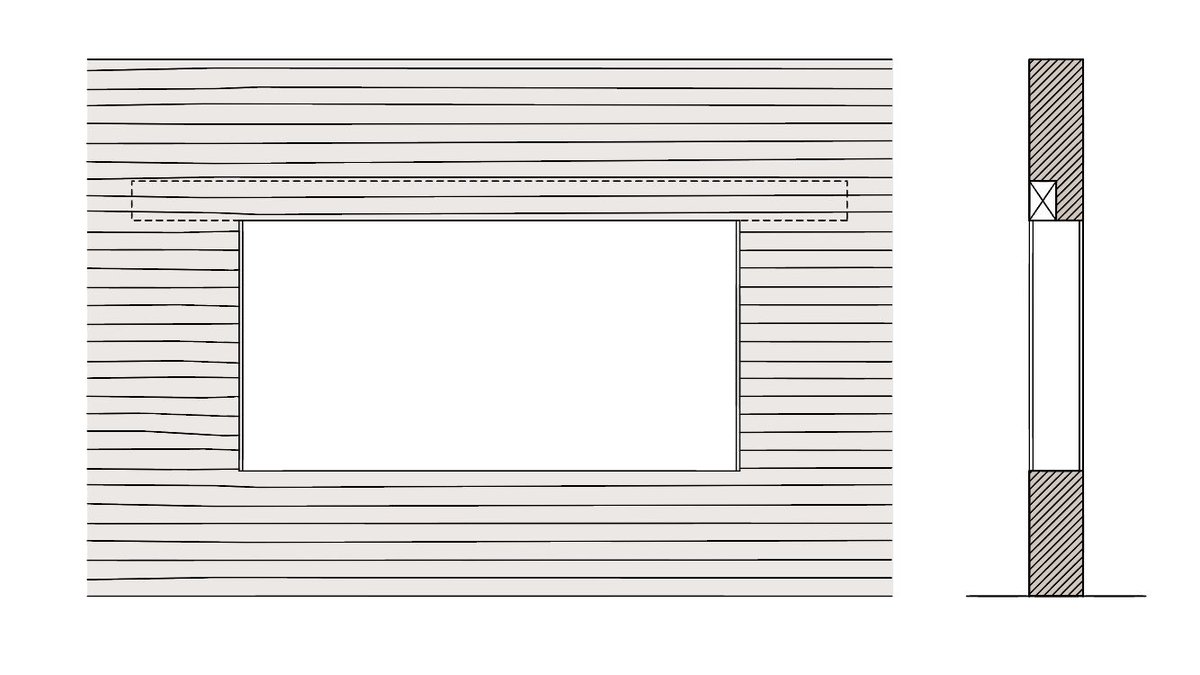

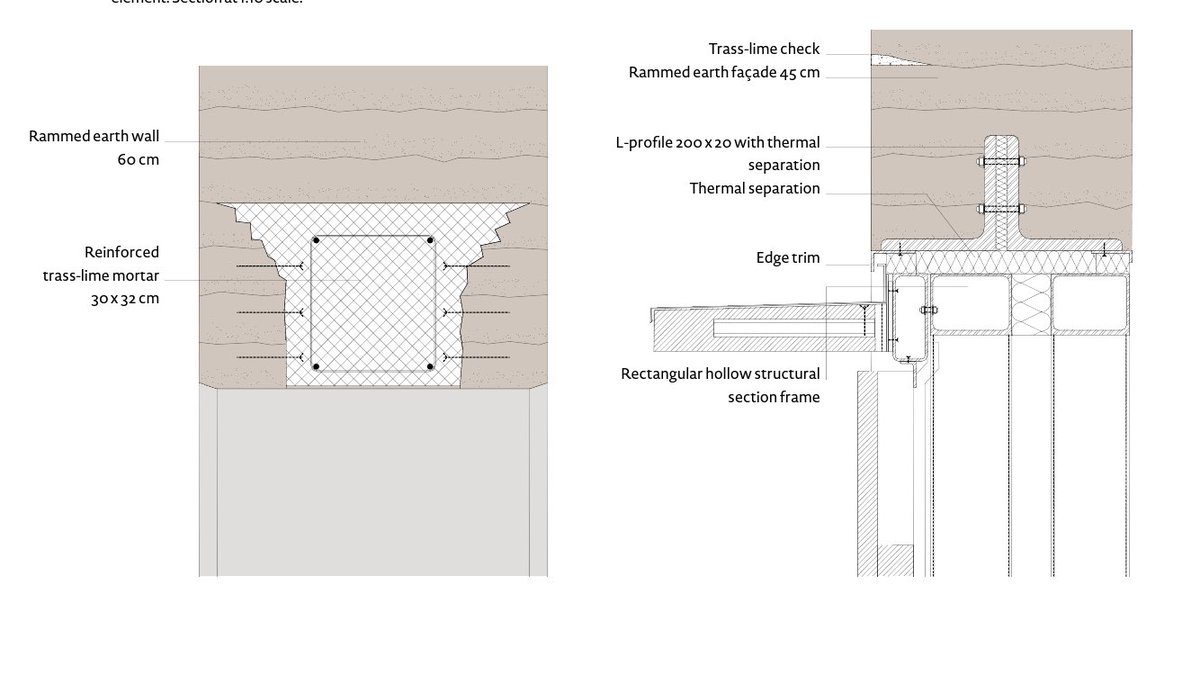

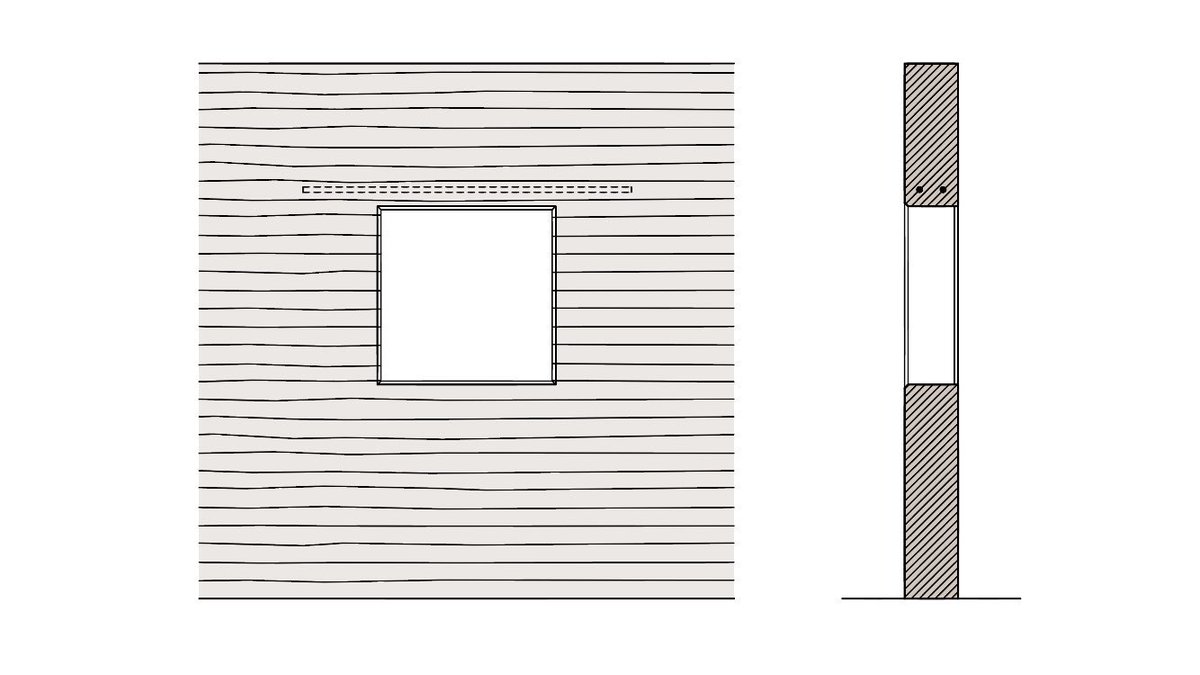

لاحظ في الجدران، يتم عمل تسليح فوق الفتحات بحسب حجمها ربط التسليح في الإطار الخرساني في أعلى الجدار. فبالإمكان عمل فتحات وأبواب كبيرة في الجدران الرملية.

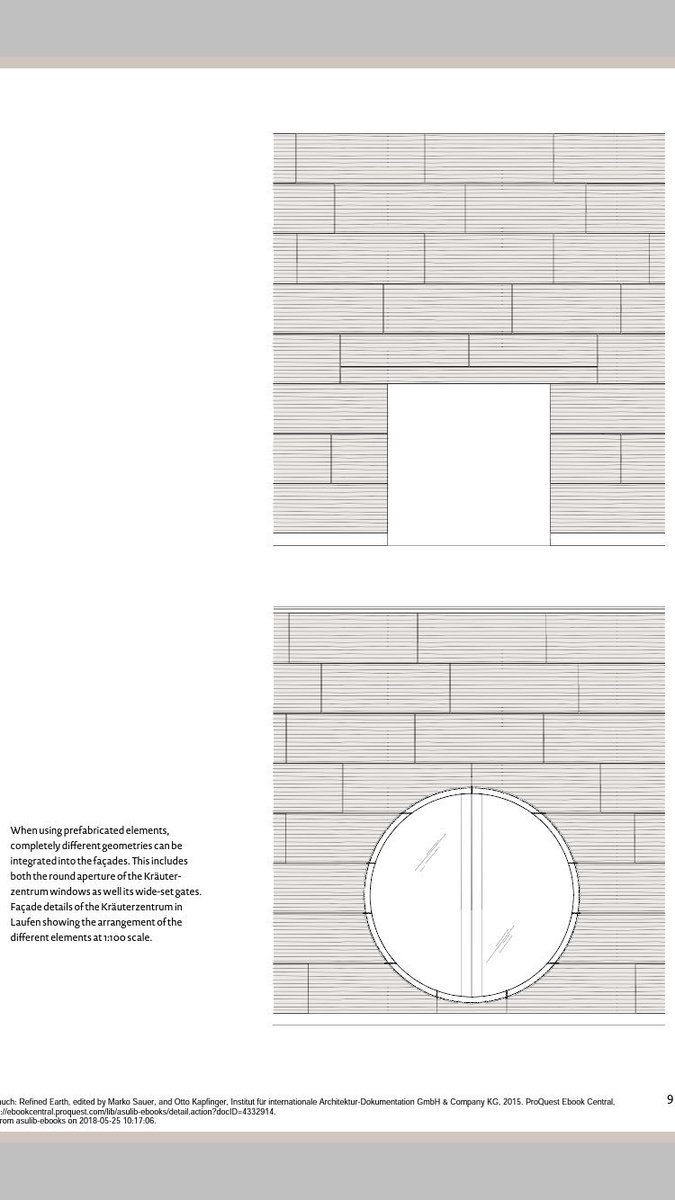

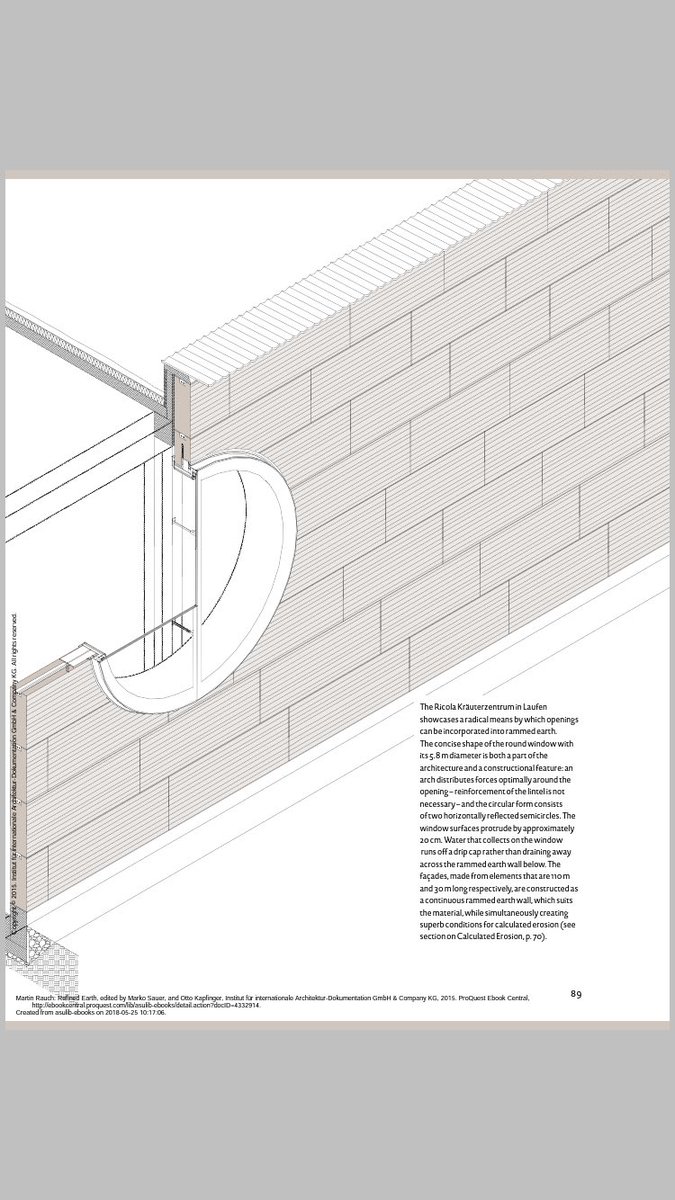

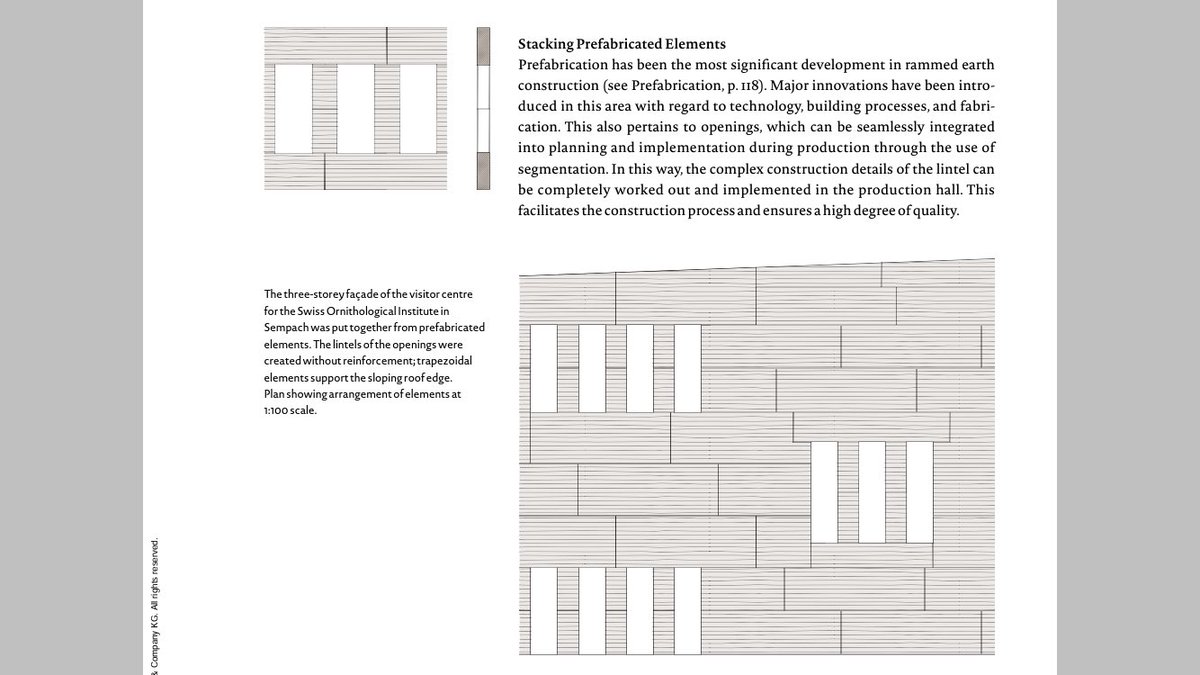

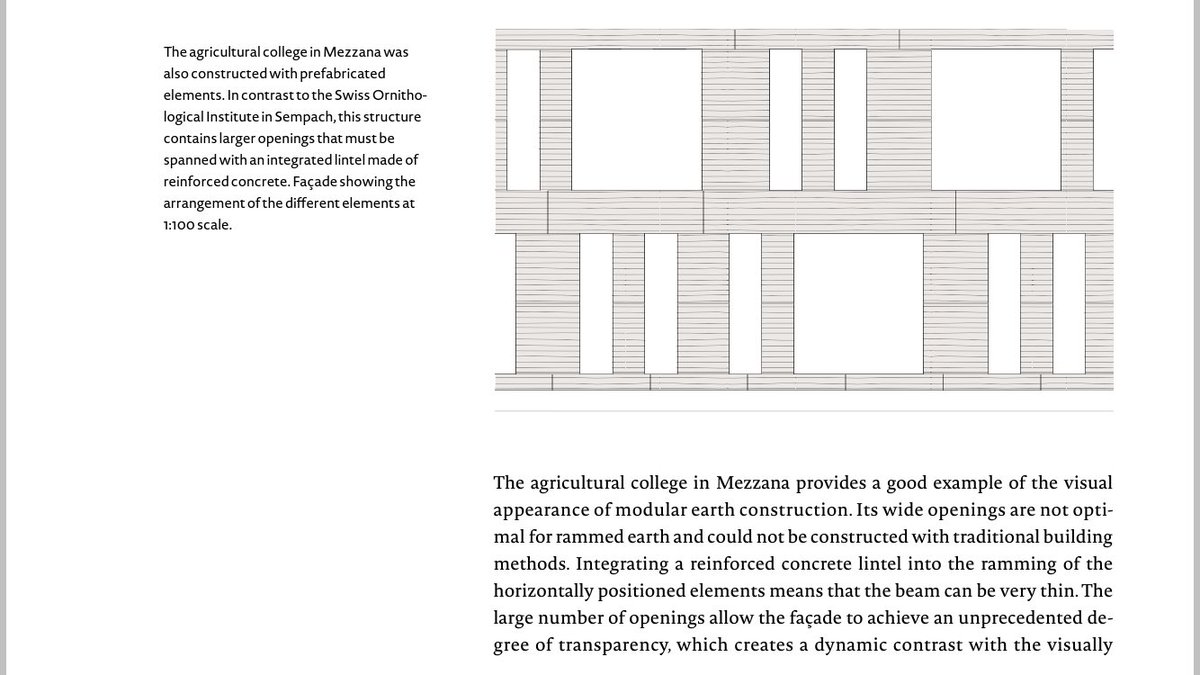

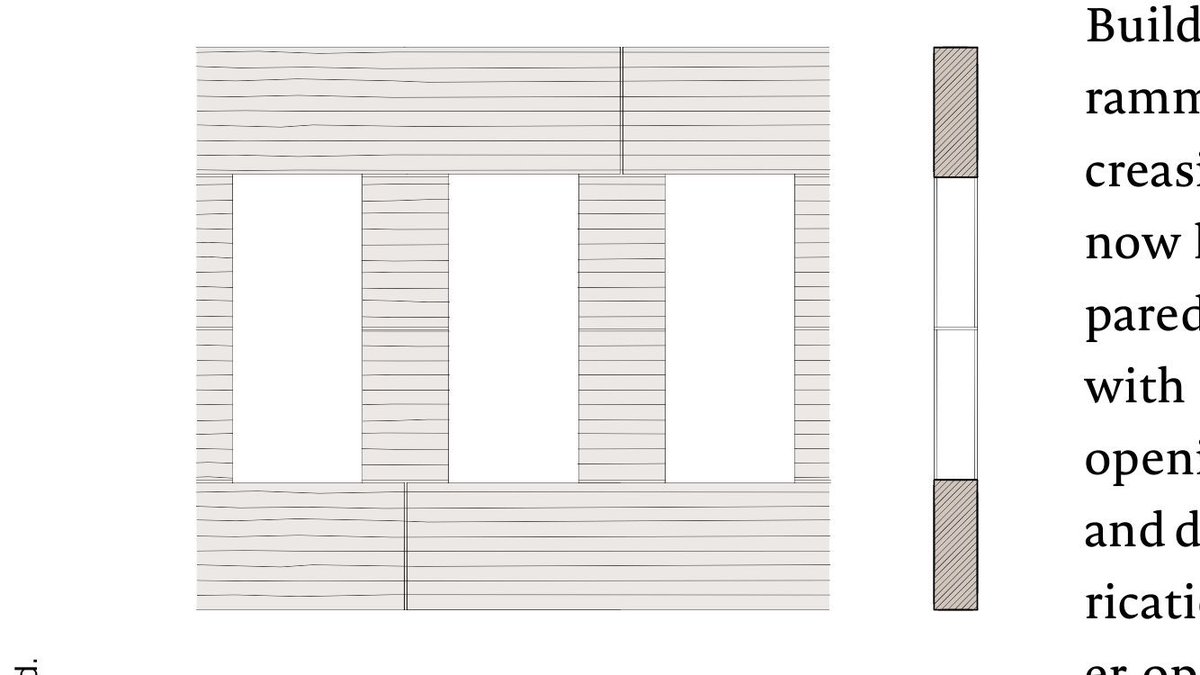

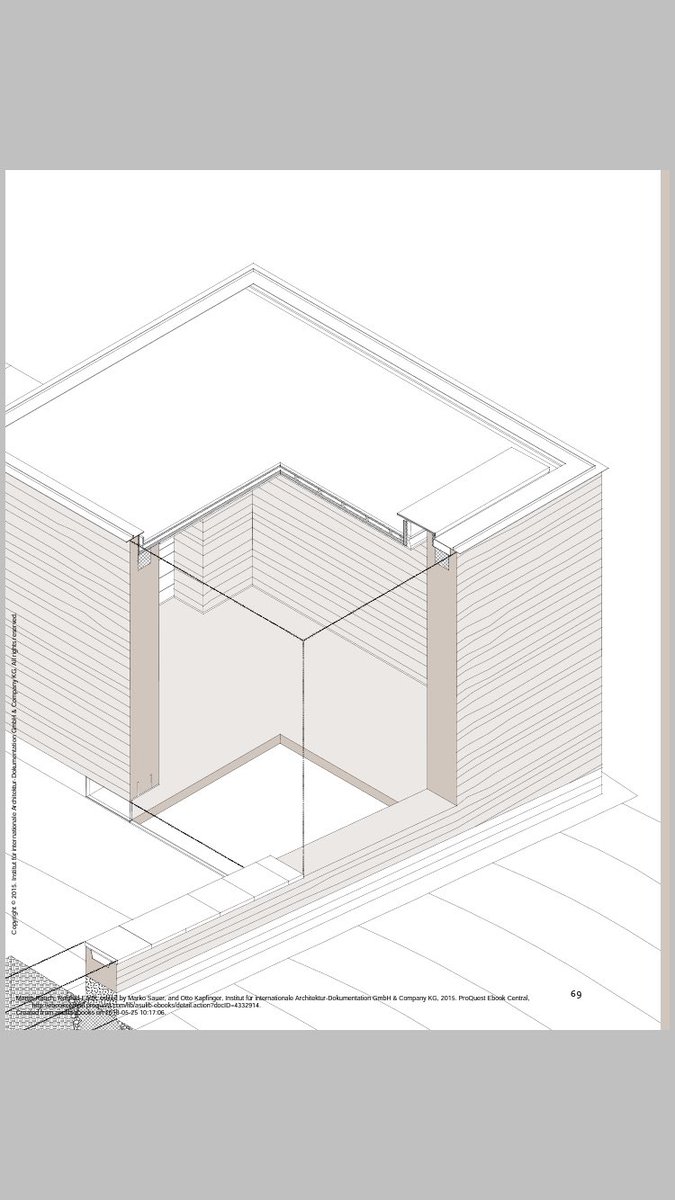

او يتم تقسيم القوالب الصغيرة بشكل ذكي لإيجاد فتحات في الجدران دون الحاجة الى تسليح و تموين نسق جميل في الواجهة. هنا يبدع المعماري في إيجاد الحلول و الخيارات ولا يدع محدودية المادة تعيقه وتوقفه عن الابداع.

بعض التفاصيل التي توضح التغريدة السابقة.

صور للإطار الخرساني فوق الفتحات الكبيرة. وافكار اخرى.

تتعدد الأفكار و الطرق لتطبيق هذا النظام الجميل.

في الأسقف يوجد خيارين، الأول يكون السقف من الخشب.

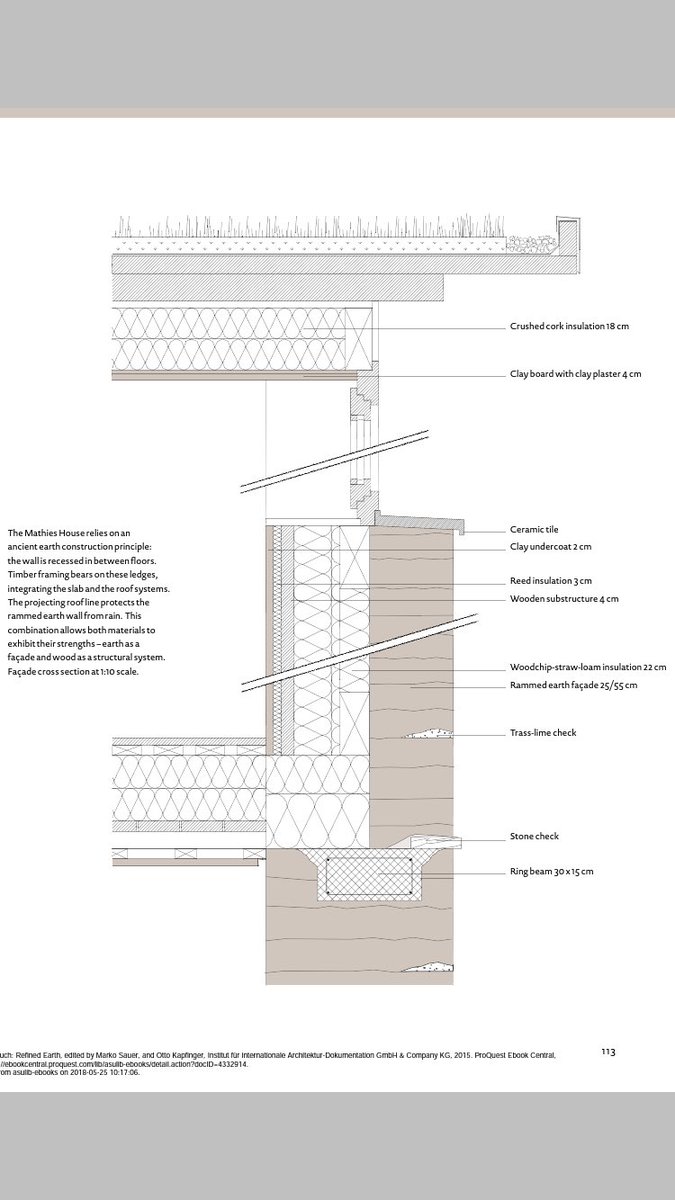

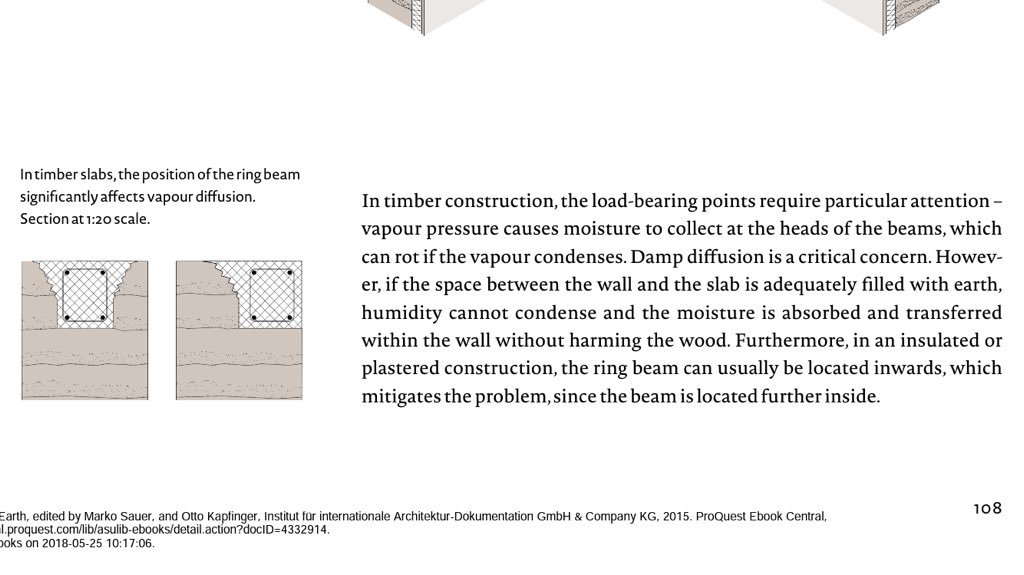

هذي تفاصيل توضح طريقة تنفيذة والتقائها مع الحدار الرملي. نلاحظ وحود إطار خرساني داعم في نقطة التقاء المادتين التدعيم وتقوية التماسك.

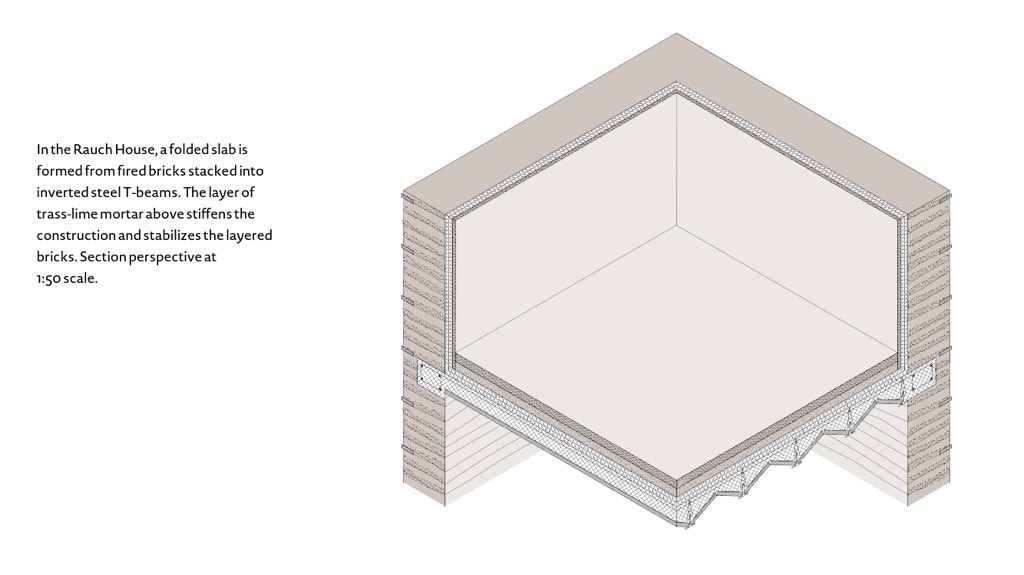

الطريقة الثانية تكون السلابه او السقف لكل دور من الخرسانة.

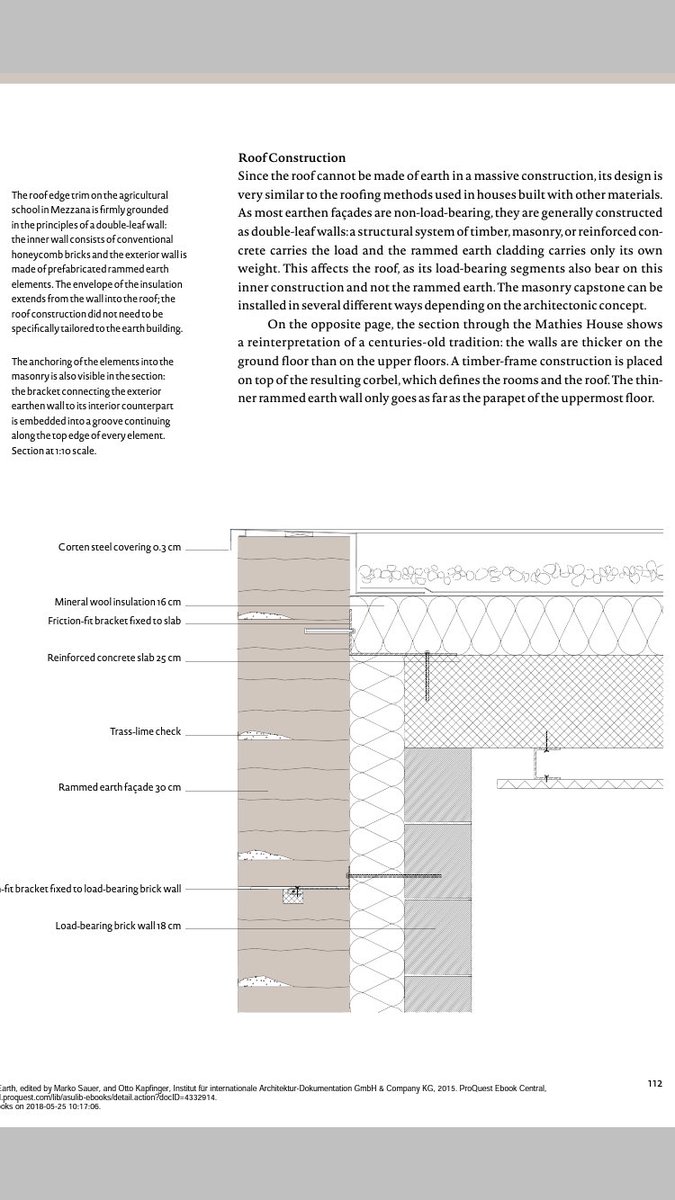

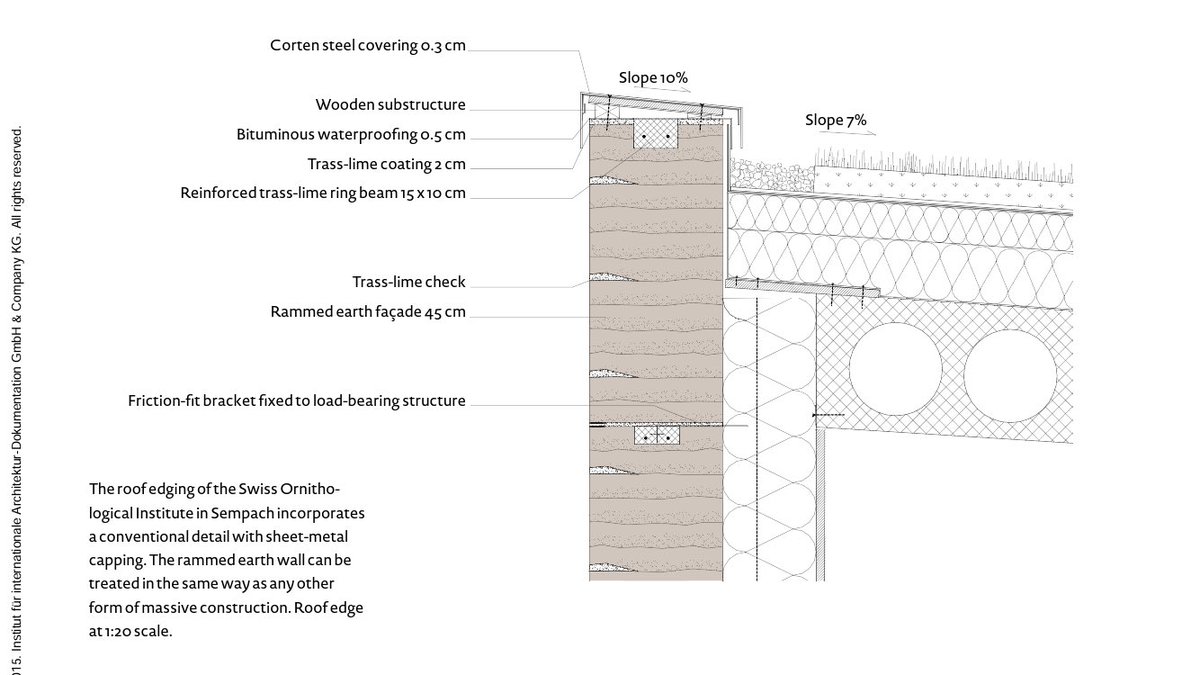

طرق لإقفال السقف او آخر دور من المبنى وحمايته من مياه الأمطار.

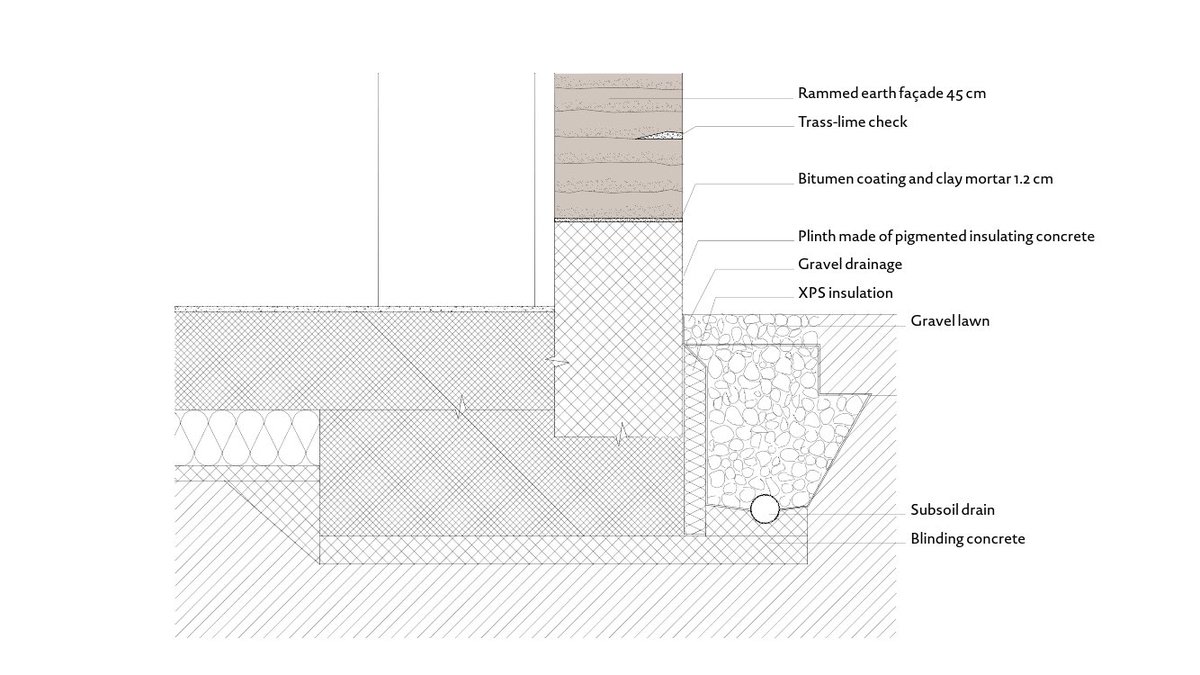

التقاء المبنى مع الأرض.

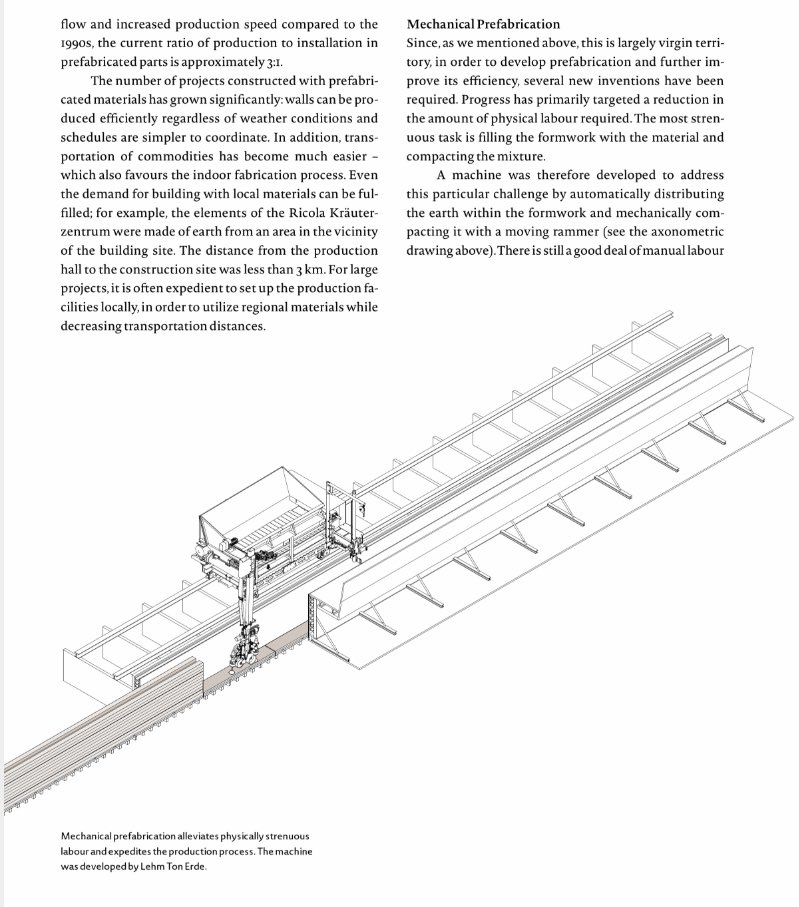

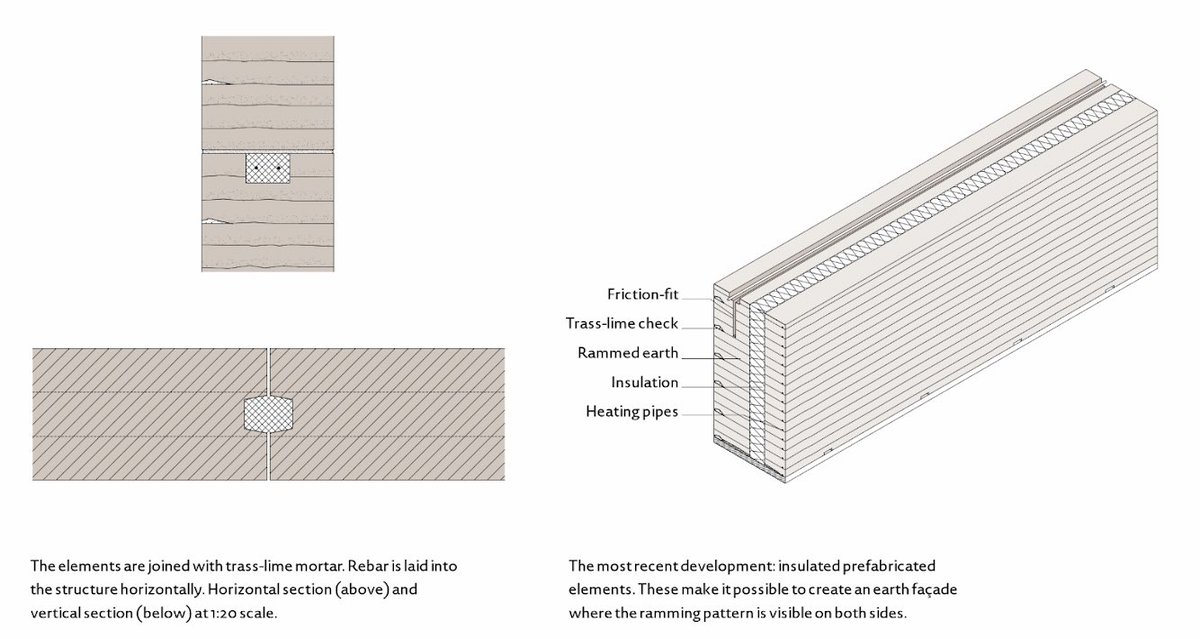

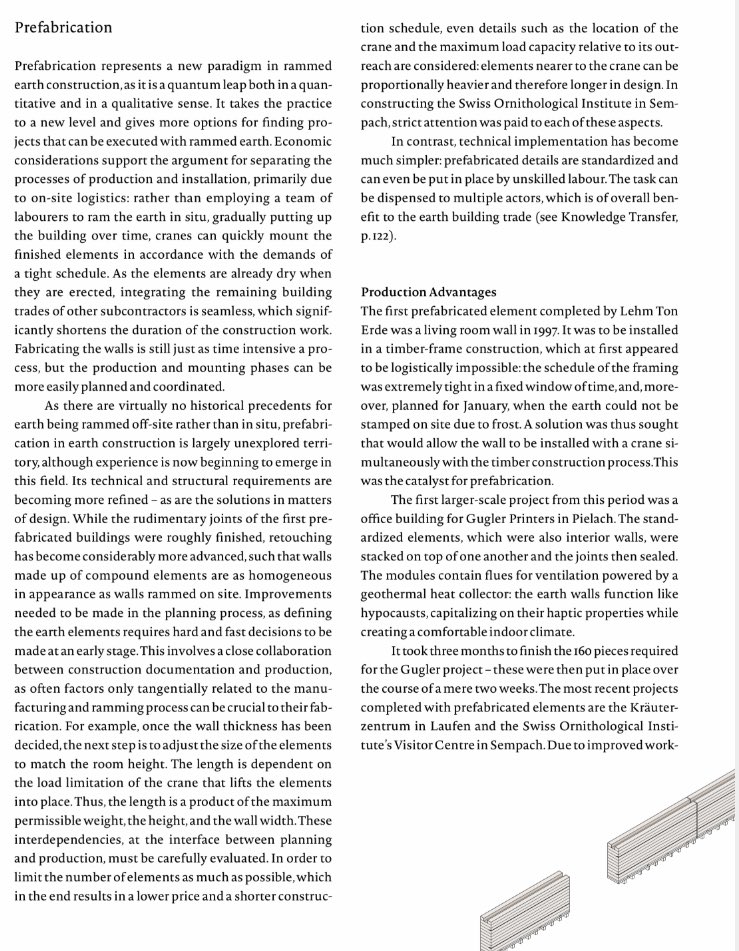

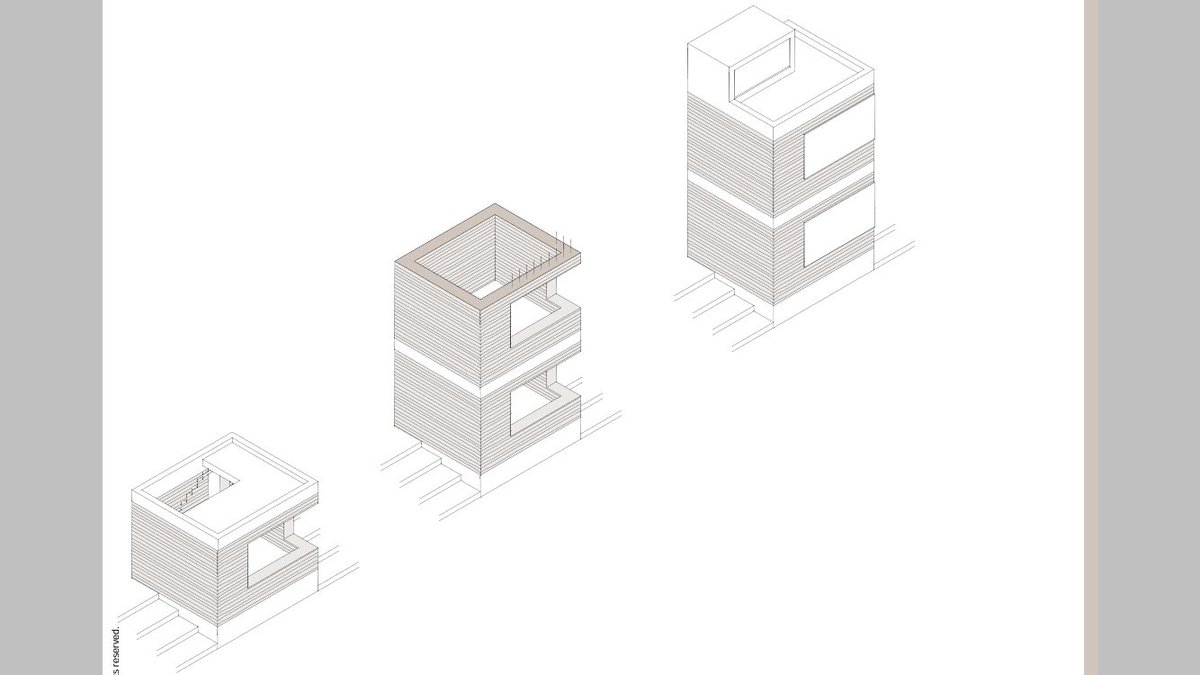

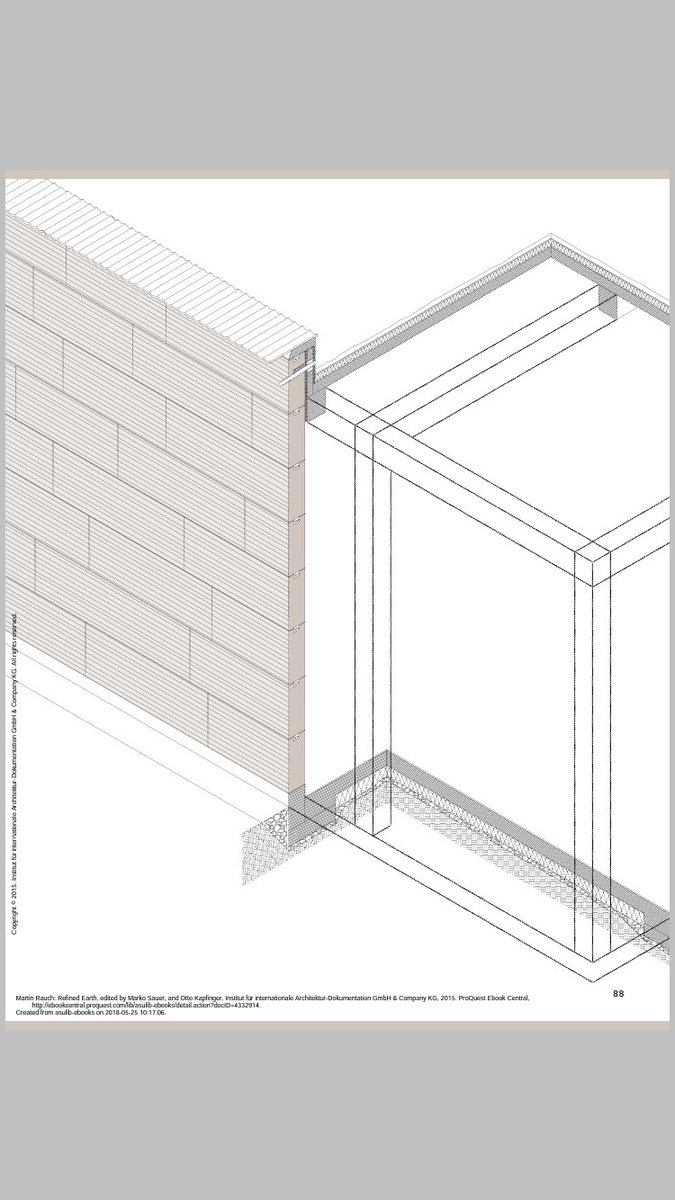

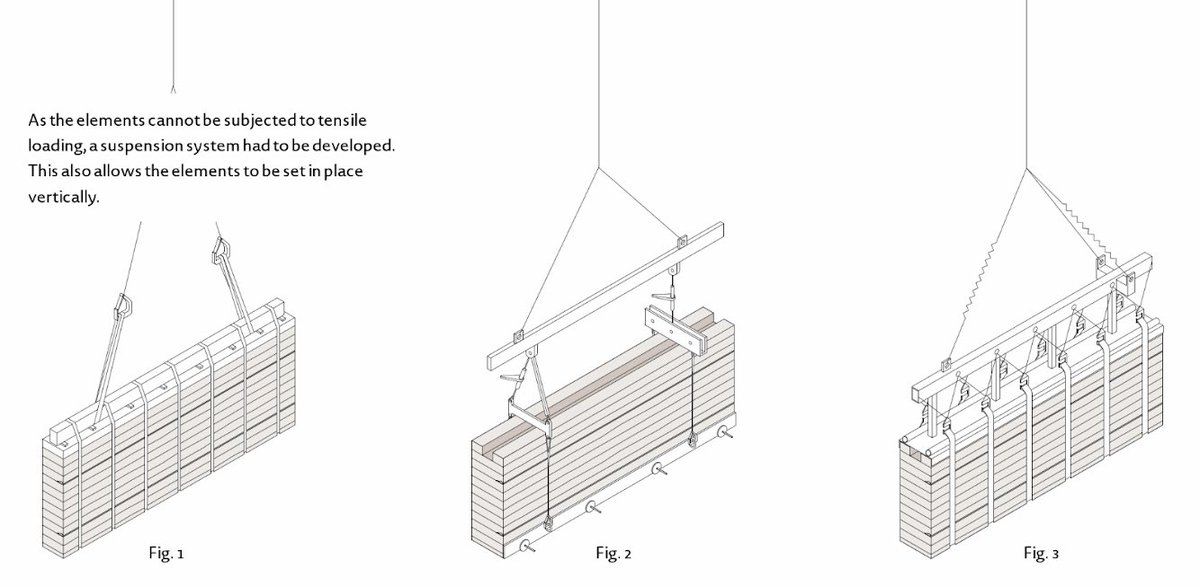

أخيراً، من الممكن عمل هذا النظام بشكل مسبق الصنع، بحيث يتم صناعة الحوائط كاملة من الرمل و معالجة الأسطح و عزلها في مصنع و توريدها لموقع المشروع وتركيبها بشكل لا يسلبها جمالها الطبيعي.

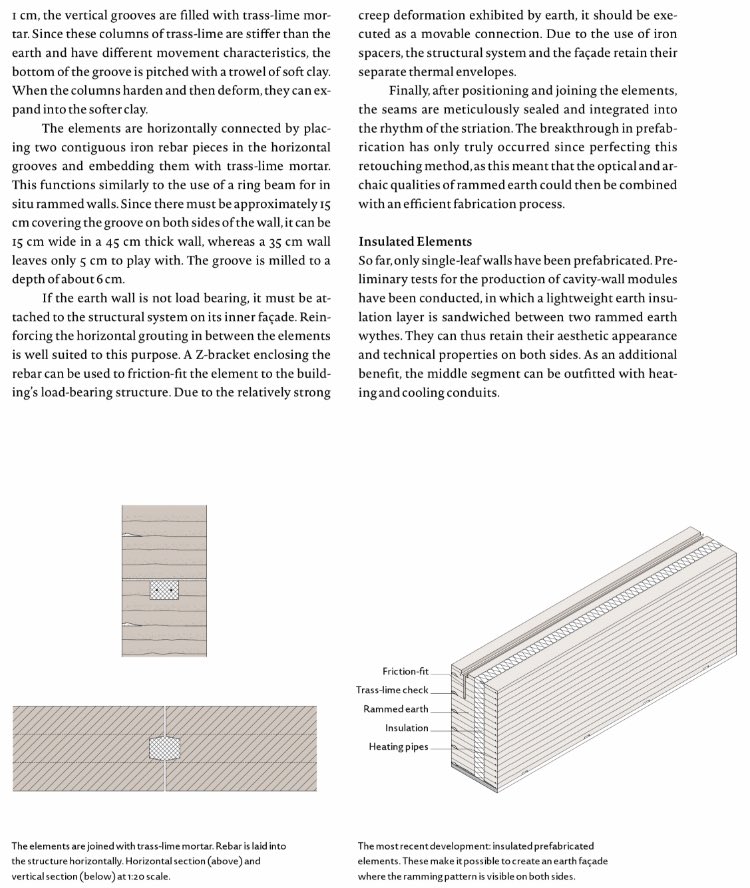

نلاحظ ان الحوائط يتم عملها من خلال آله تقوم بضغطها بشكل محكم و سريع بعمالة اقل و جودة افضل. ويتم إضافة عازل حراري في وسط الجدار الرملي وتركيب تفاصيل معدنية تجعلها قابلة للحمل والتركيب بشكل عملي وسريع. المهم أن نظام الحائط الرملي يعمل بشكل اساس وليس ديكور او تلبيس في الواجهة ☝🏻

هذي القطعة الخرسانية تُصب بين الجدارين المسبقة التصنيع هي التي تُحكم التماسك بينهما و وتربطهما ببعضهما.

أتوقع أن الإستثمار في هكذا مصنع في المملكة مطلوب و نحتاج للإستثمار و دعم الأبحاث و تطوير التقنيات المحلية لنخرج بمنتجات تعتبر أصل من أصول ثقافتنا المحلية و مادة تقليدية أزلية في تراثنا المحلي. التطوير والبحث و محاولة إعادة تعريف البناء بالرمل او الطين هو إحتياج وطني في رأيي.

كامل الصور و النصوص الي أرفقتها موجودة في جزء من الكتاب في هذا الرابط بصيغة PDF

drive.google.com/open?id=1djFEB…

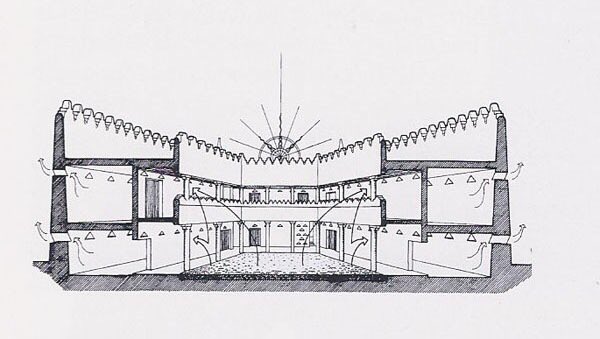

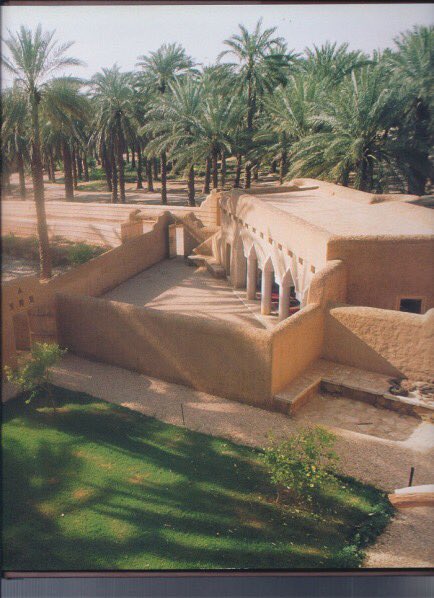

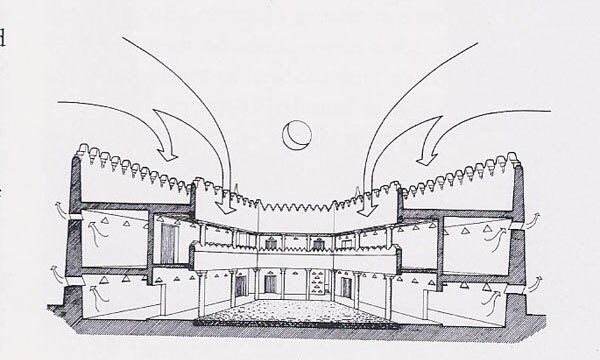

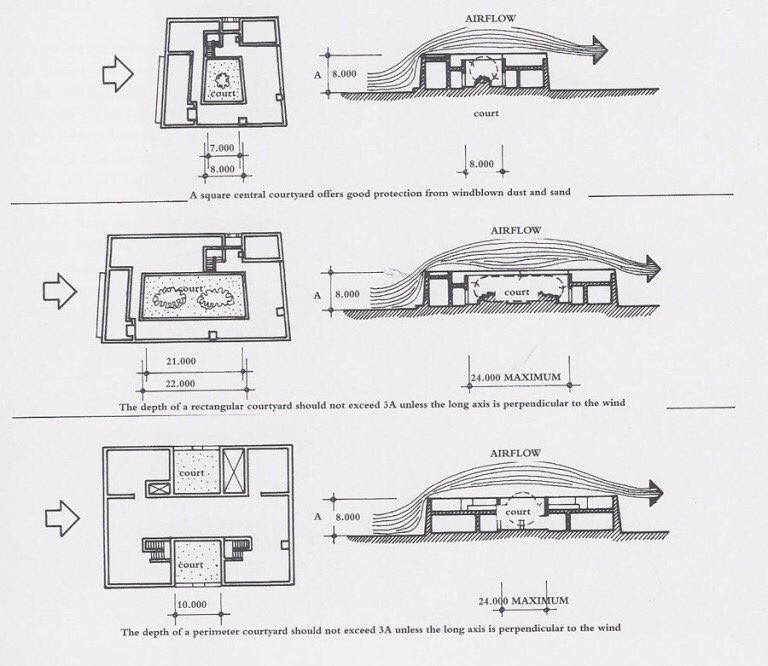

كتاب عن عمارة نجد القديمة، فيه تحليل و تفاصيل عجيبة أهل نجد و معمارييها يجهلونها في عمارتهم.

فيه طرق مبتكرة عملوها اهلنا في تفادي العواصف الرملية و خلق الظلال. لكن مادة البناء ما طورناها بعد ما أتت التقنية، قمنا باستبدالها مباشرة بمادة اخرى.

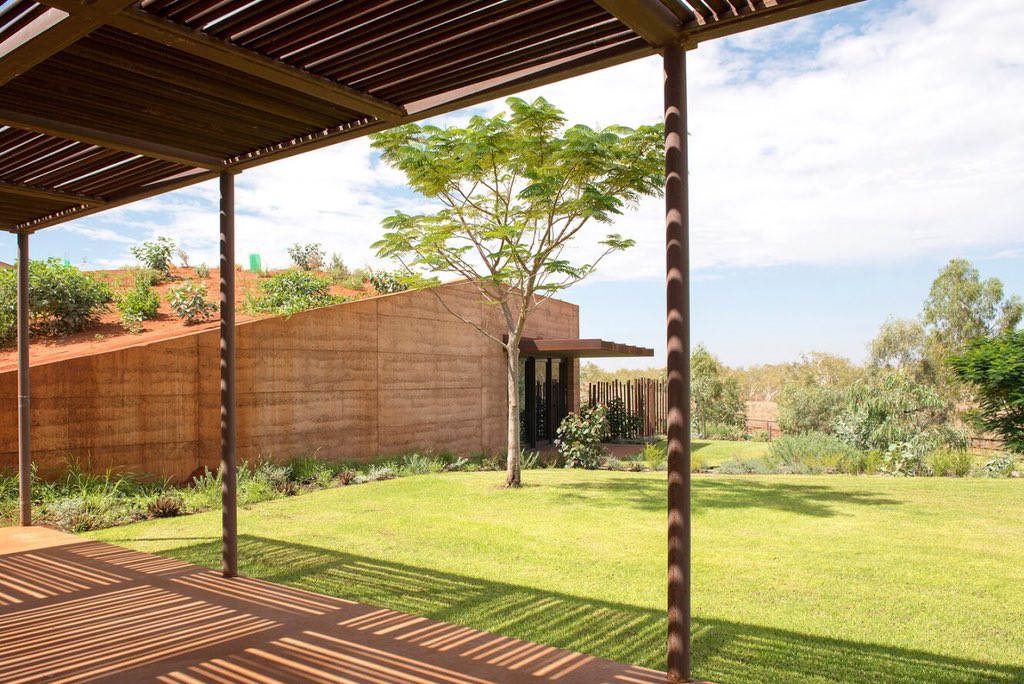

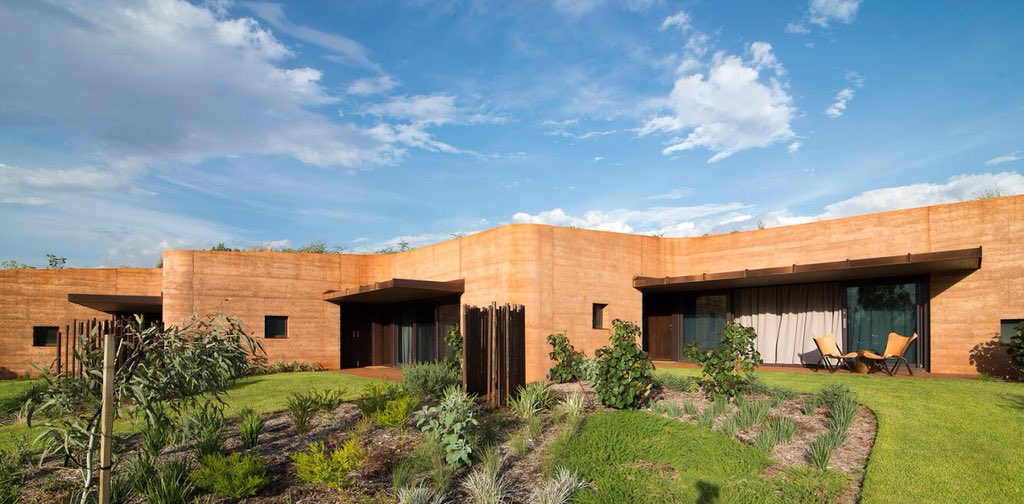

حدثني عن تكامل المبنى مع الطبيعة 😢. مبنى من تصمم Luigi Rosselli في غرب استراليا.

من زمان ما شدني شيئ مثل Rammed Earth, موضوع شيق جداً وملاحظ مافيه إهتمام أكاديمي كبير فيه من ناحية البحوث العلمية, زي ما لل HVAC مثلاً. فالتقصير عالمي.

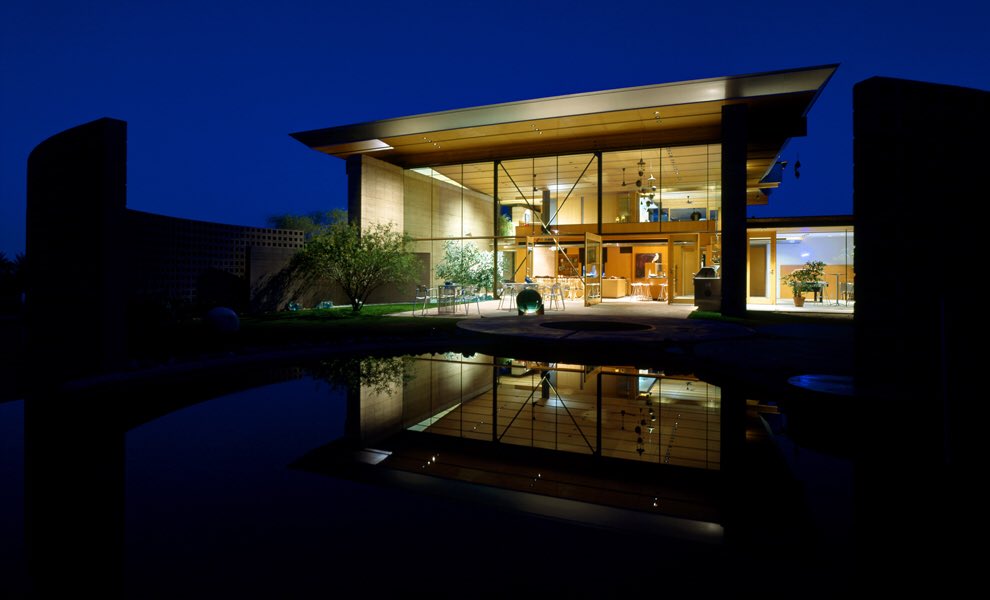

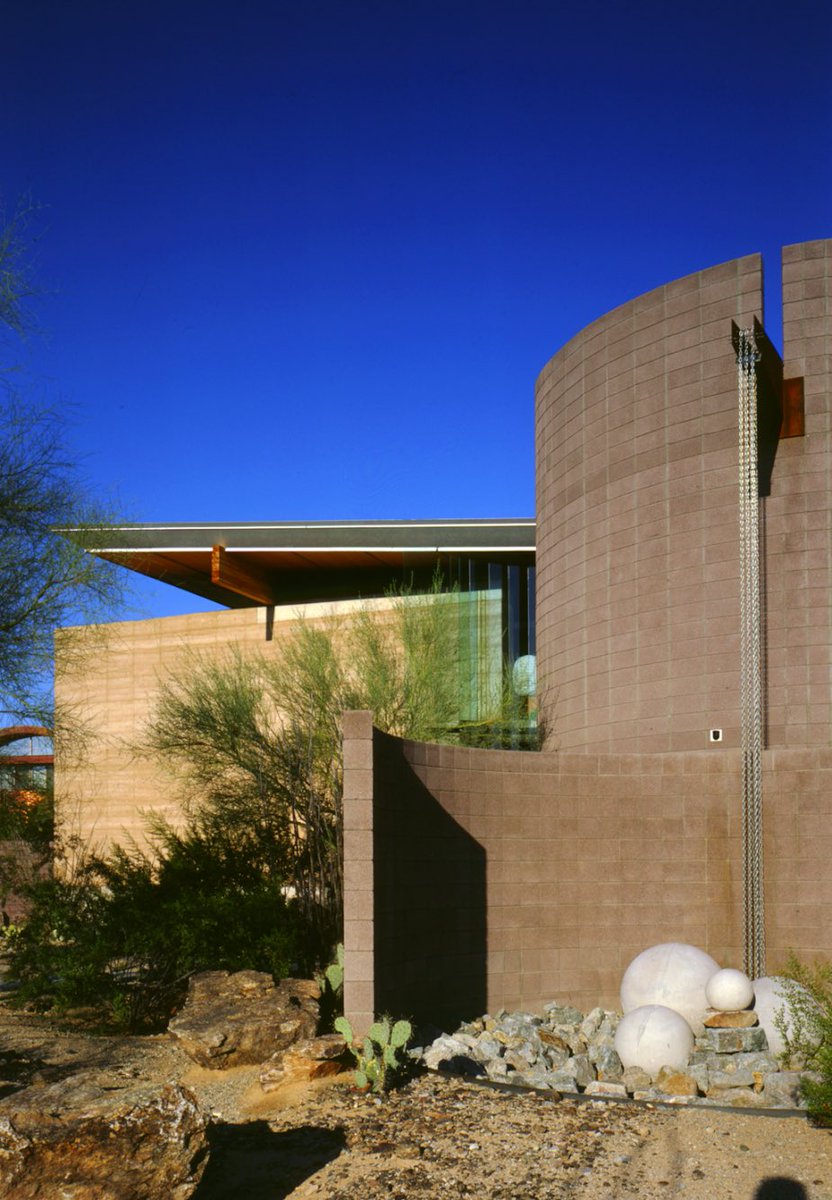

منزل المعماري Eddie Jones
من تصميمه طبعاً في عام 1997

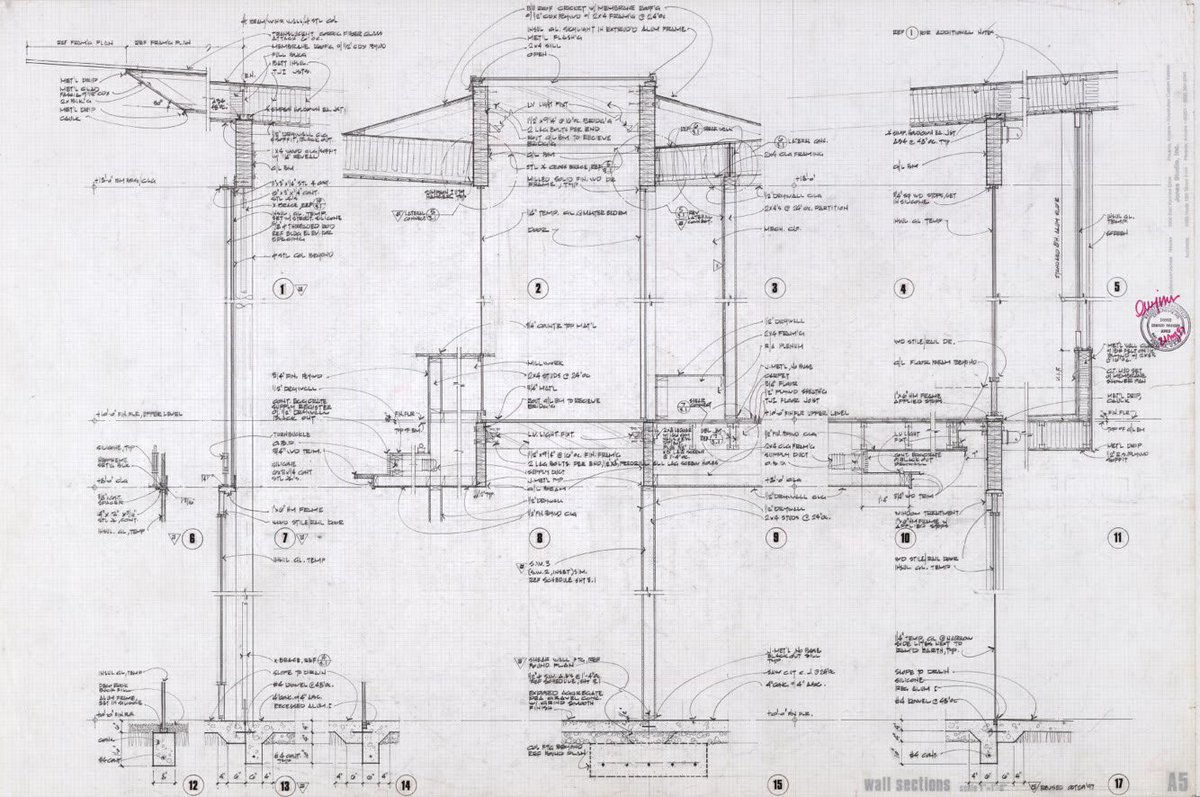

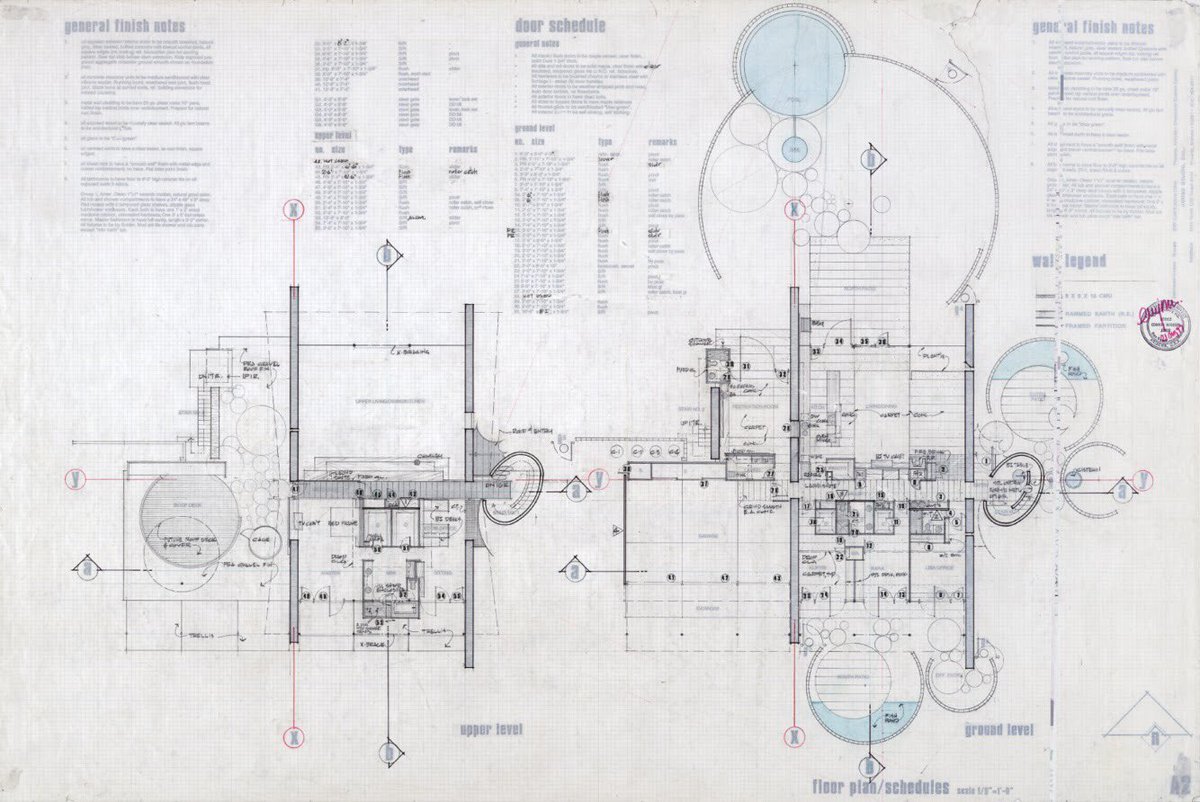

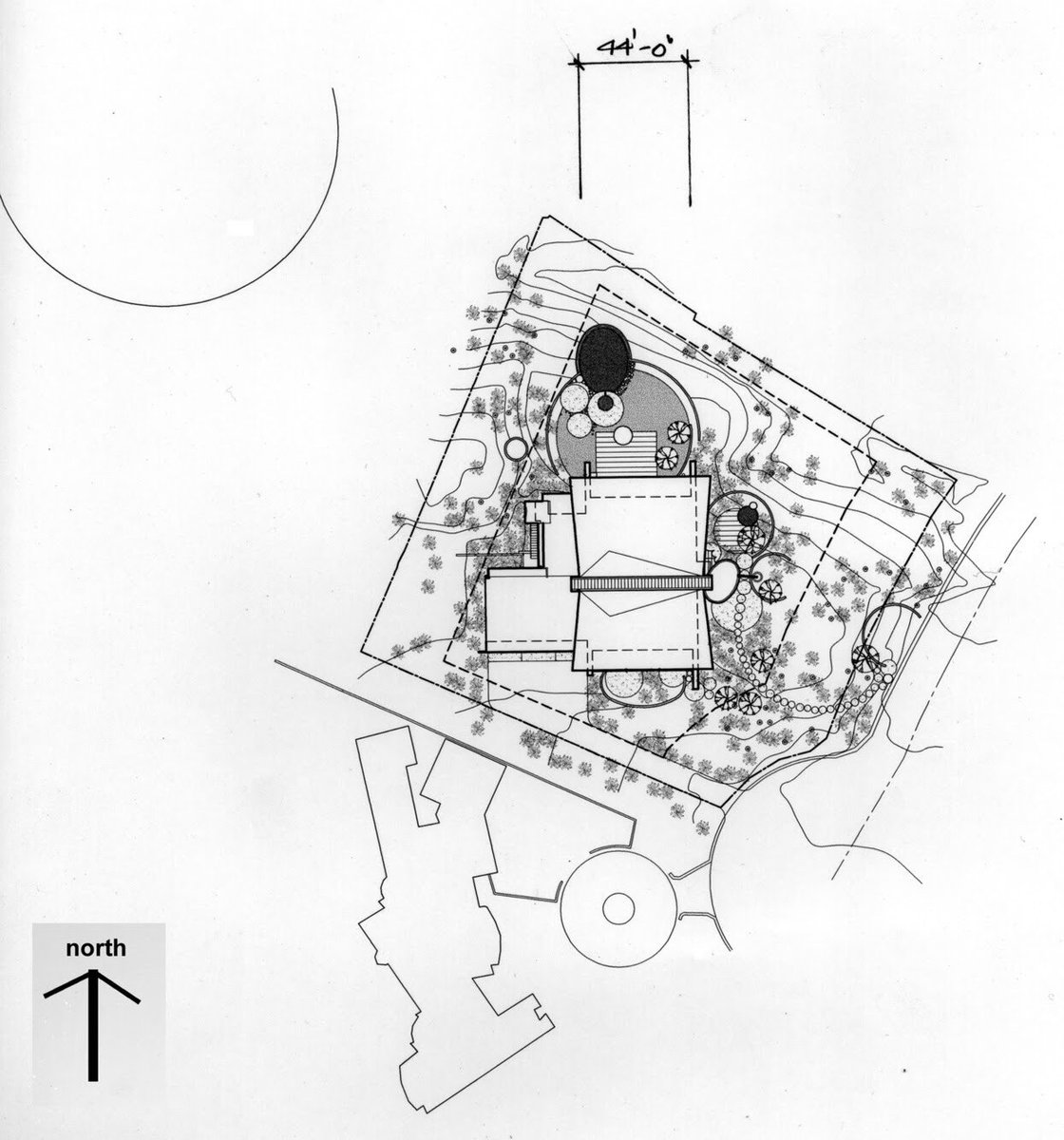

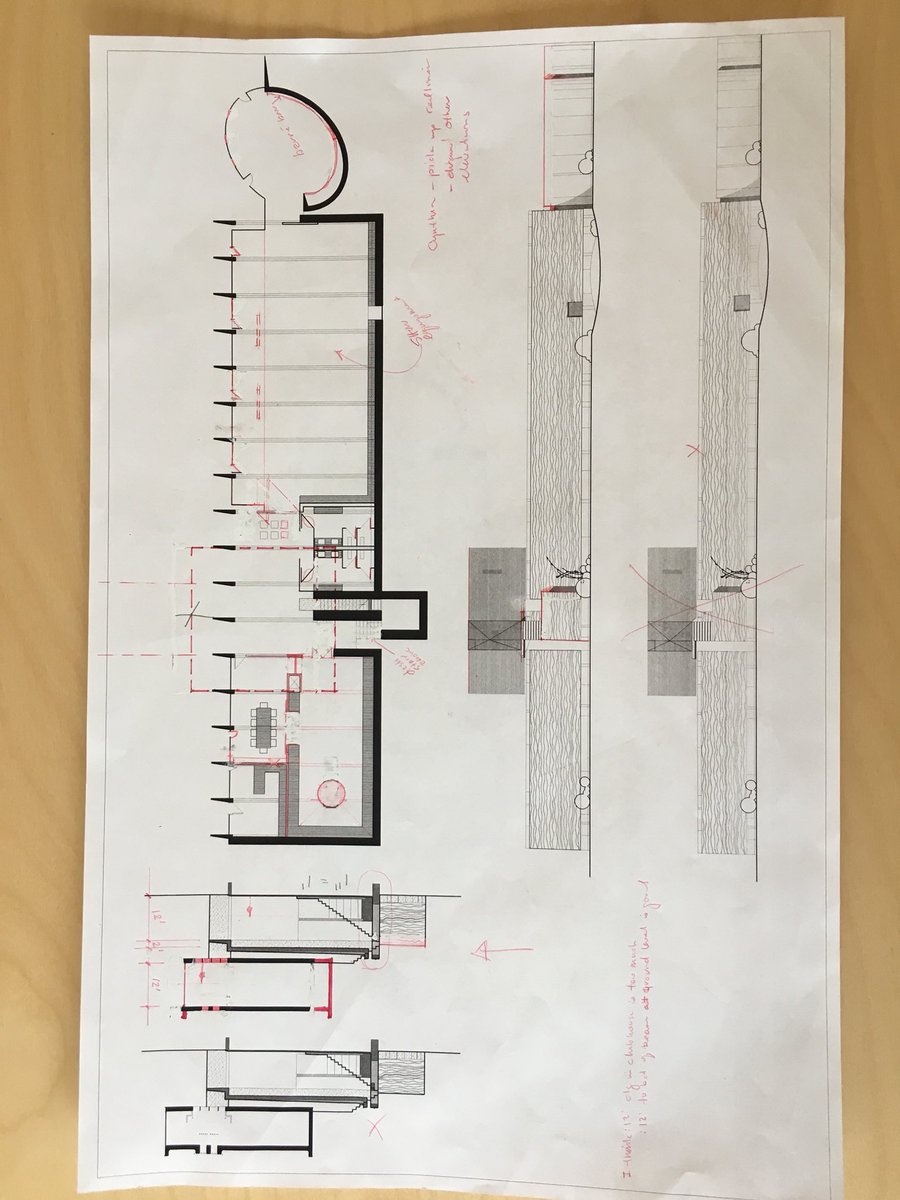

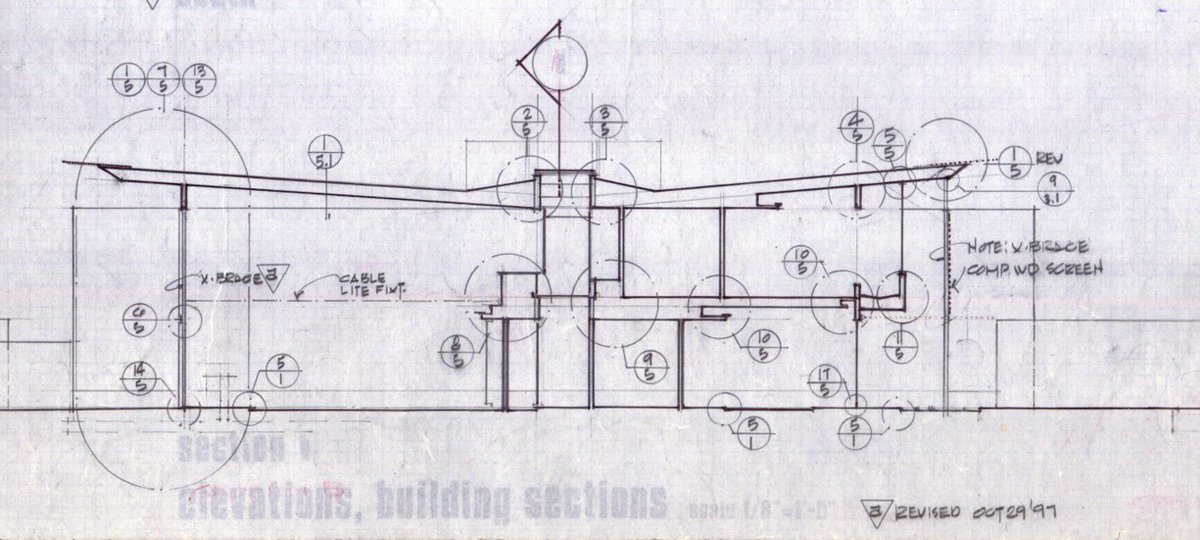

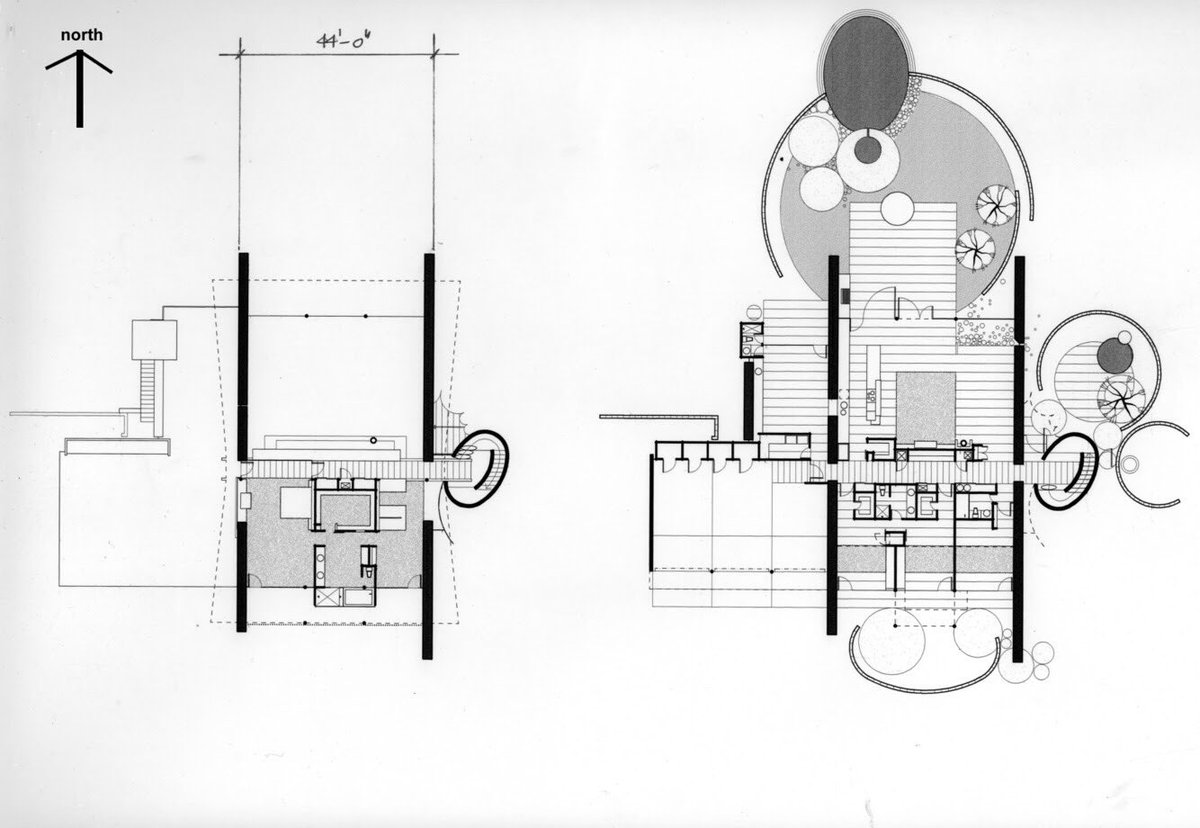

بعض المخططات و القطاعات، والتفاصيل المعمارية و التفصيلات للتشطيبات.

لاحظ الدقة و العمق الي واصل لها المعماري ليشرح طريقة تنفيذ وتركيب افكاره بدقة ولا يدع مجالاً لأي شخص بان يحاول التفكير في تنفيذها، بل ينفذها مباشرة

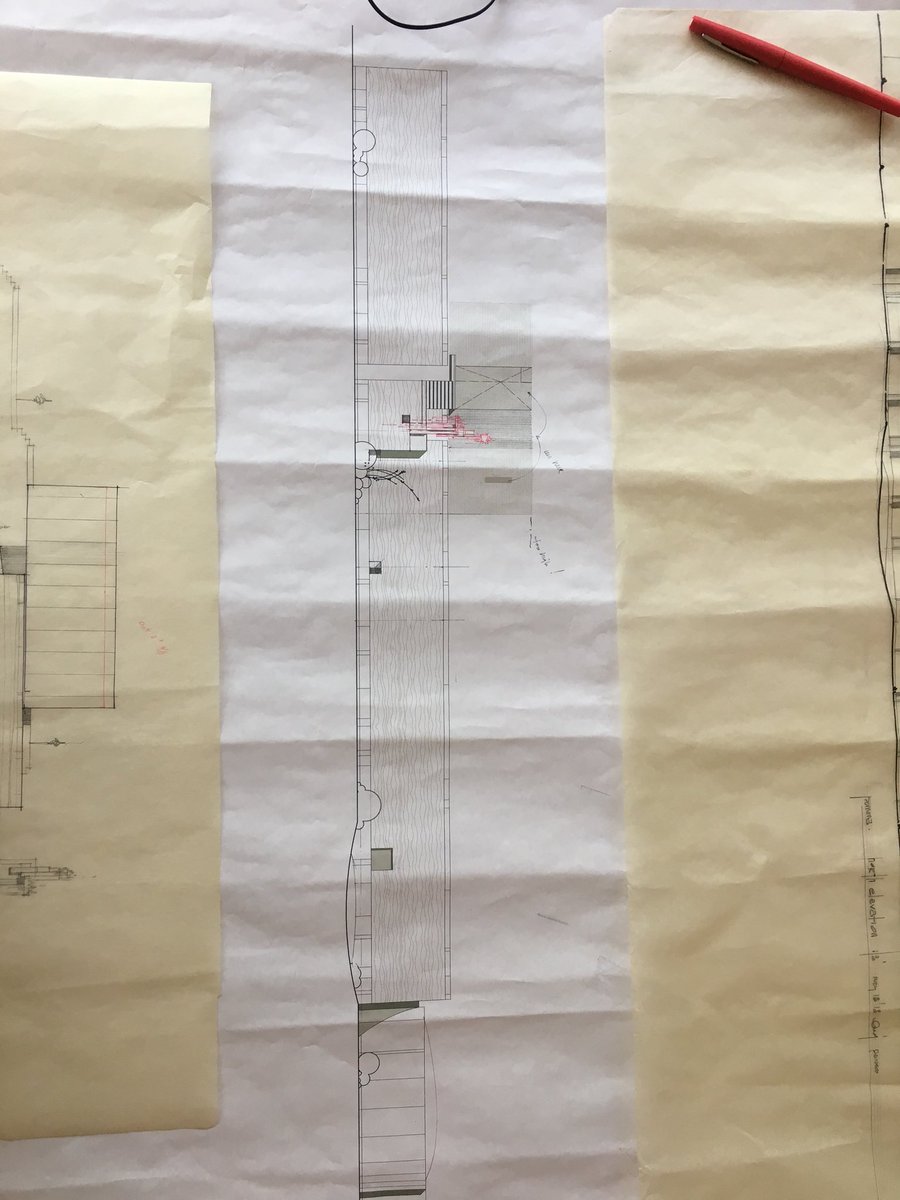

التفاصيل اليدوية 😪

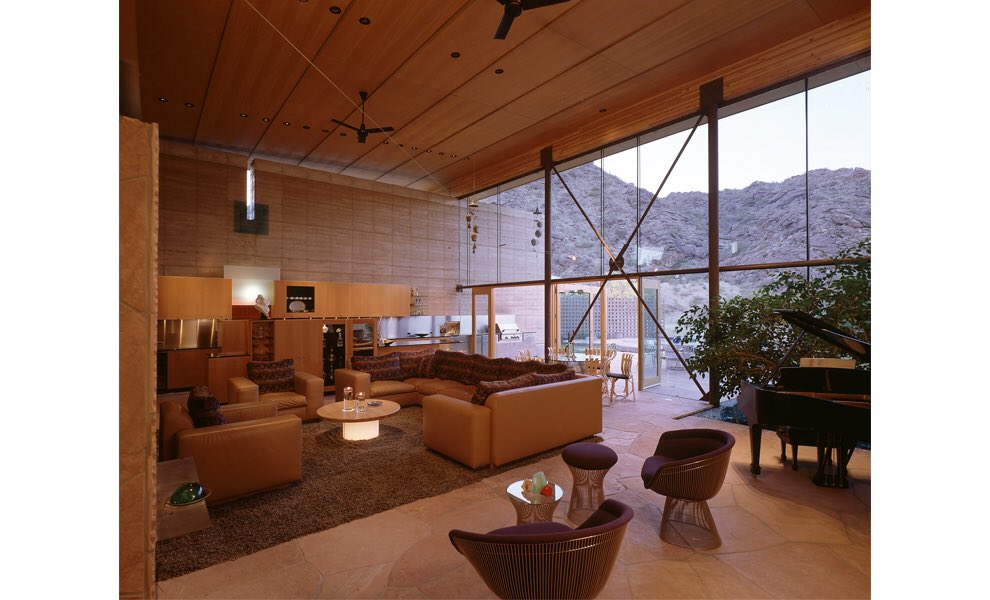

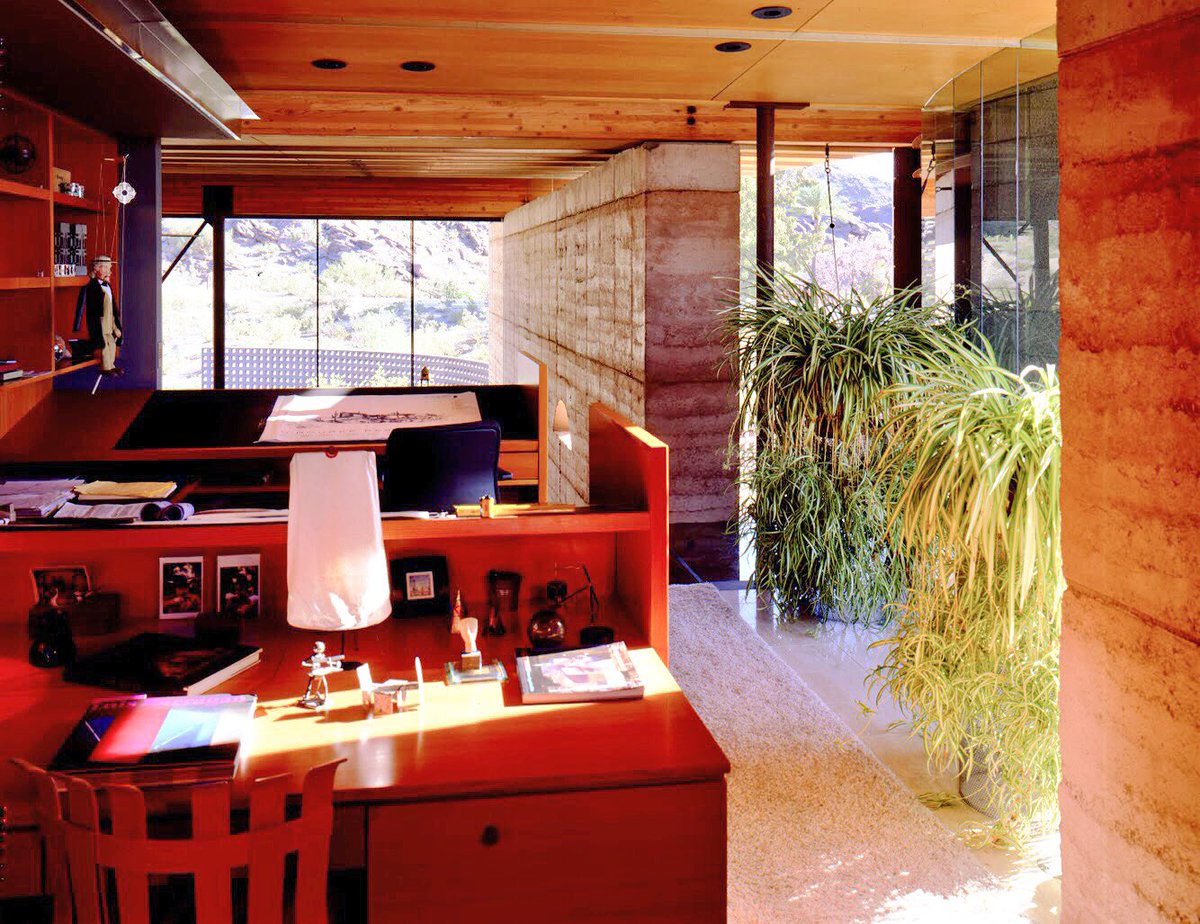

مكتبه الي يشتغل عليه ويصمم له إطلالة جميلة على الطبيعة الصحراوية والجبال.

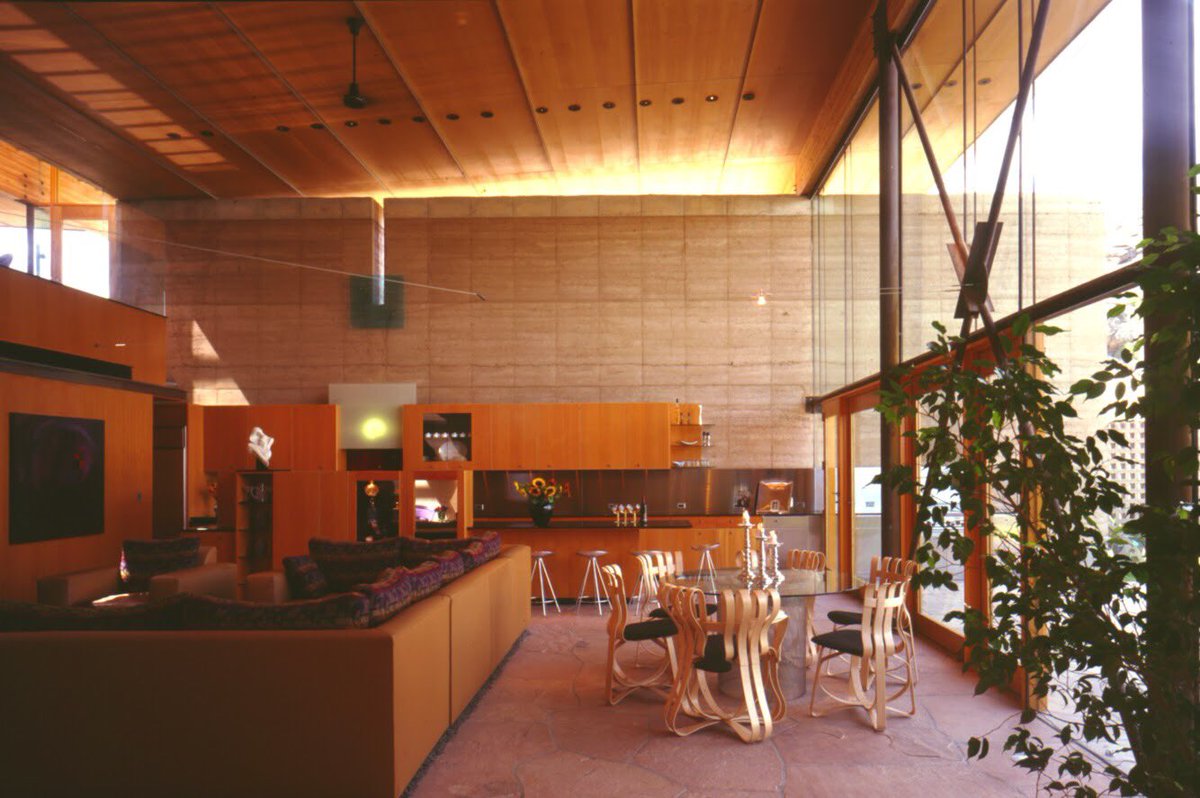

لاحظ الRammed Earth داخل المبنى وخارجه 😋

المعماري يحاول يعمل كل الافكار المجنونة في منزله الخاص.

السقف المائل يجمع مياه الامطار من المثعب على بركه صغيرة.

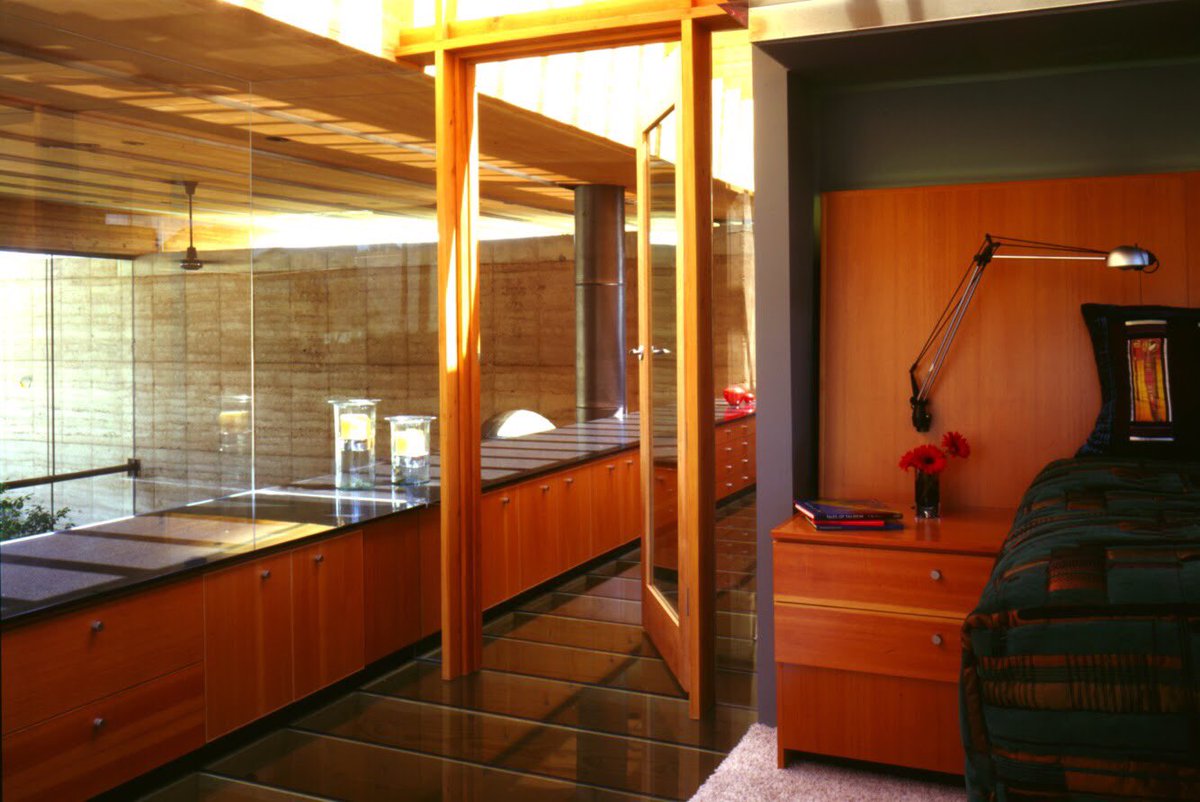

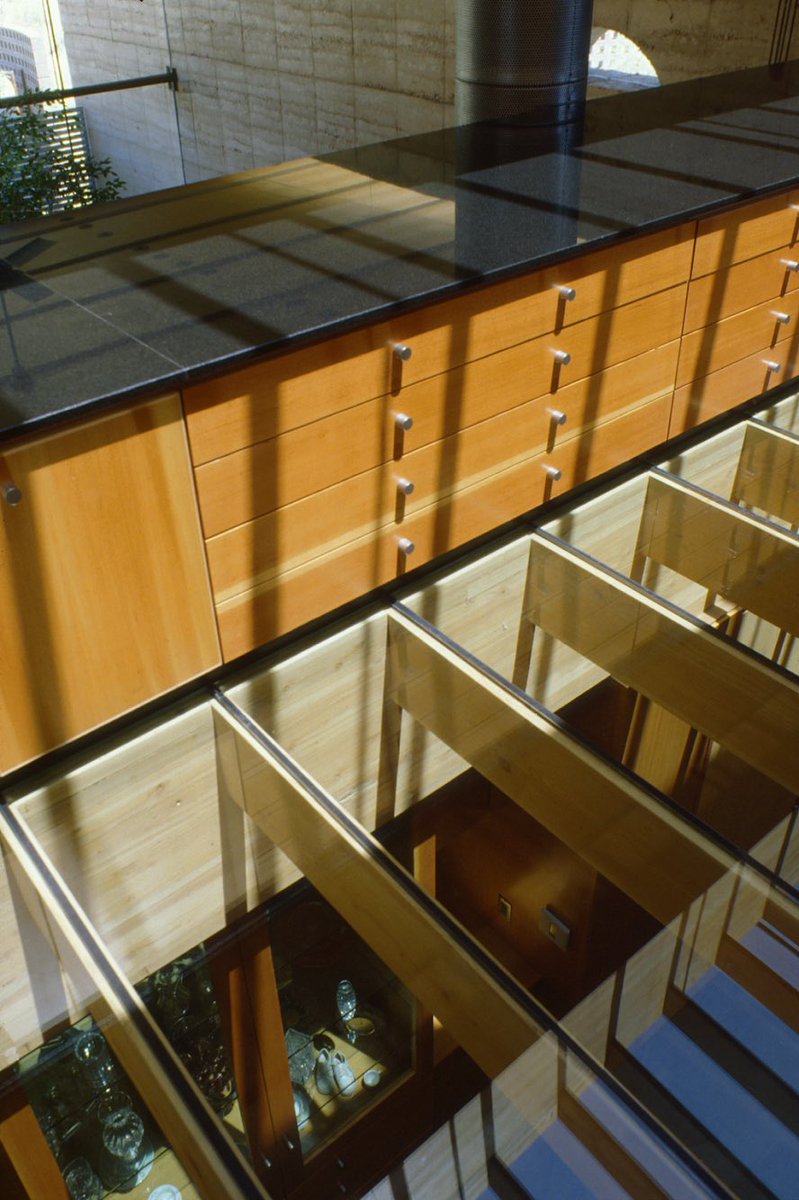

وسط المنزل في الدور الأول، الممر الرئيسي أرضيته زجاجية 😅

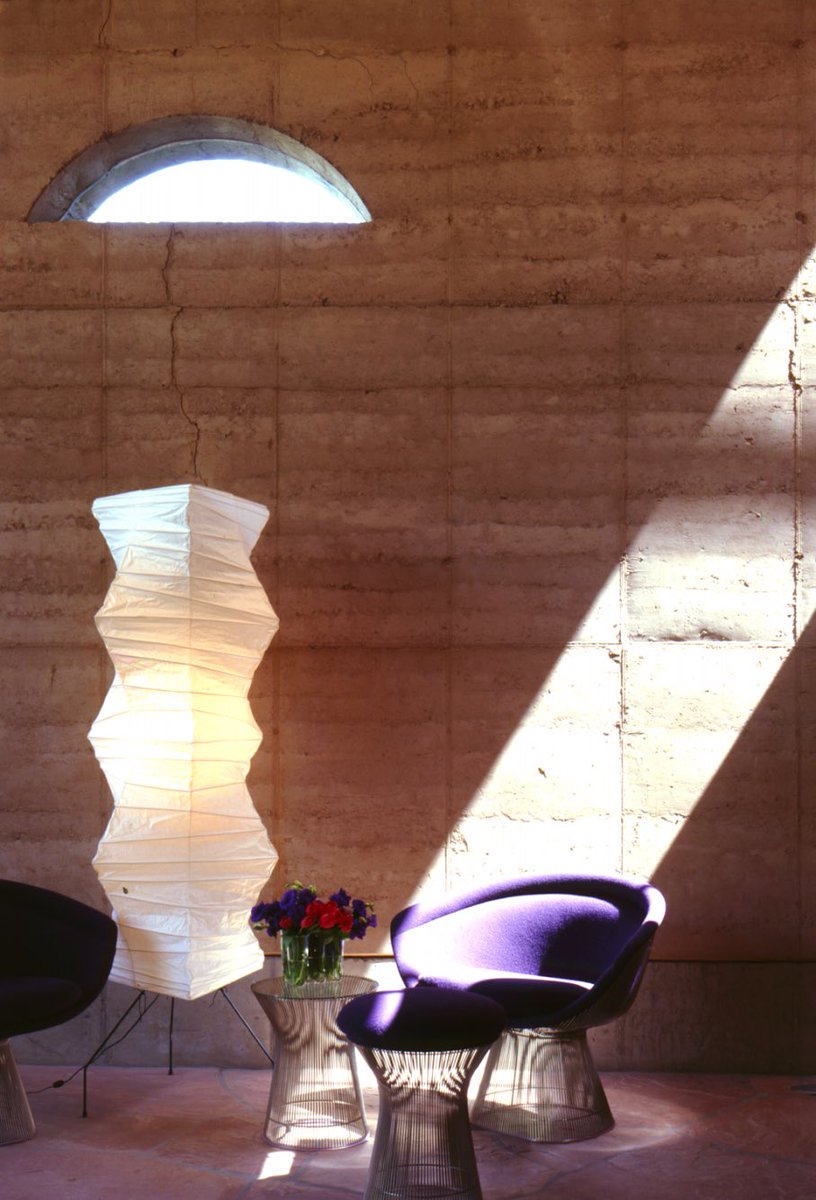

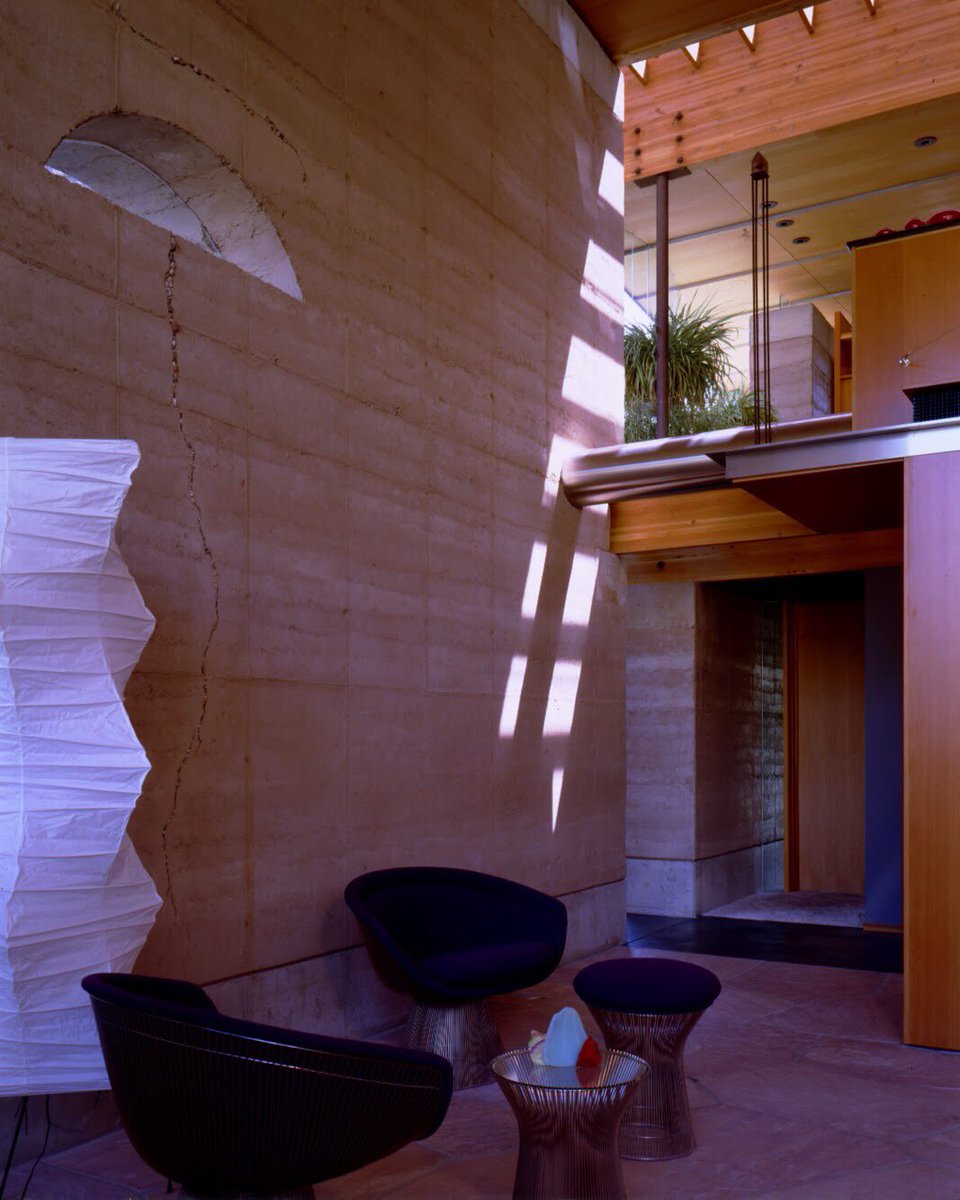

الجدران الرملية فيها تشققات طبيعية جملت المنزل.

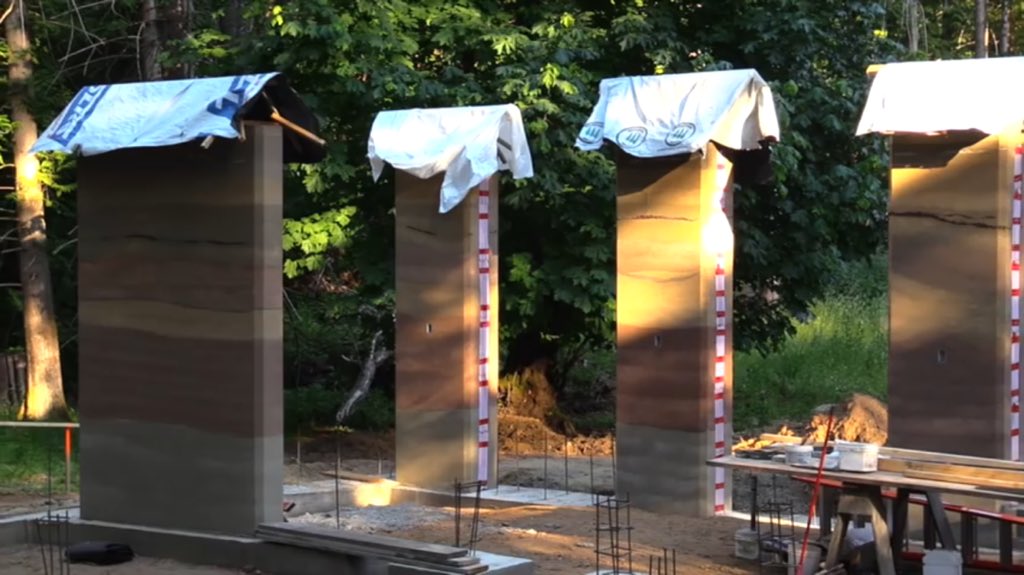

اليوم أكرمني الدكتور خالد السكيت بجولة في مزرعته ببنبان وشرح عن مشروعه البحثي الذي يستكشف فيه افضل خلطات الرمل المضغوط Rammed Earth في المملكة وخاصة نجد.

التجارب؛ كانت رمل مدكوك بدون إضافات، و رمل مع جير، ورمل مع جبس، ورمل مع نسبة إسمنت خفيفة.

نتائج جميلة و واعدة 👌🏻
